LC630係列變頻器在現場使用中，如果麵板顯示Err23，通常不是普通參數設置問題，也不是簡單按一下複位鍵就能長期消除的報警。根據LC630說明書故障代碼表，Err23（EtH）的故障名稱為“對地短路故障”。這一類故障的核心含義是：變頻器在輸出側或內部功率回路檢測到了異常的對地泄漏、搭鐵、短路或相關檢測電路異常。它與電機過載、加減速過流、欠壓、通訊異常等故障不同，排查時必須先把“外部電機與電纜問題”和“變頻器內部硬件問題”分開，否則很容易出現反複複位、反複報警，甚至擴大損壞範圍。

現場常見情況是：設備原本可以運行，經曆一次停電或電源波動後，再次上電時變頻器立即顯示Err23。客戶已經檢查了電機繞組電阻，結果正常；又檢查了電纜絕緣，結果也處於安全範圍，但報警依舊存在。這種描述很典型，說明排查不能隻停留在“電機電阻是否平衡”或“電纜兆歐表數值是否合格”這兩個項目上。電阻平衡隻能說明三相繞組直流電阻大體一致，不能完全證明繞組在高壓、潮濕、溫升、振動狀態下沒有對地弱擊穿；電纜絕緣合格也隻能說明被測電纜在測試條件下暫時沒有明顯漏電，並不能排除端子排、接線盒、屏蔽層、金屬屑、水汽、變頻器內部IGBT模塊或驅動檢測電路的問題。

一、Err23的故障定義與說明書處理方向

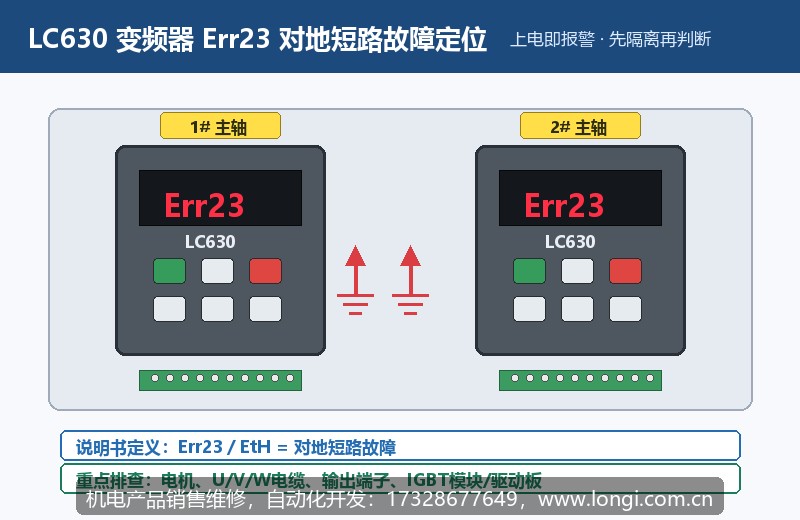

LC630說明書中對Err23（EtH）的定義是“對地短路故障”。表格列出的主要原因包括三類：第一，電機對地短路；第二，電機接線U、V、W搭鐵或輸出線對地短路；第三，變頻器模塊損壞。對應處理方法也很直接：檢修或更換電機；處理或更換電機線，排除短路搭鐵；更換變頻器模塊或驅動板。

從維修角度看，這個故障代碼的重點不是“複位”，而是“隔離”。如果外部電機和電纜確實存在對地短路，直接複位再運行會讓變頻器功率模塊承受更大的衝擊。如果外部線路沒有問題，而變頻器內部模塊已經損傷，強行多次上電複位同樣可能造成驅動板、整流橋、IGBT、母線電容或開關電源進一步損壞。因此，Err23出現後應先斷電，等待直流母線充分放電，再做分段排查。

二、停電後上電立即報警，為什麽更要重視內部硬件

如果Err23是在啟動運行後、帶負載加速時出現，首先要懷疑電機絕緣、輸出電纜、接線盒潮濕、機械卡滯造成的異常電流，以及電纜過長或屏蔽接地不當引起的漏電流。如果Err23是在送電後尚未運行時立即出現，判斷方向就要改變。因為此時變頻器還沒有向電機輸出正常三相PWM電壓，外部負載對報警的影響相對減小，內部檢測電路、功率模塊絕緣、輸出端殘留短路、端子汙染、控製板誤檢的可能性會上升。

停電或電源恢複瞬間，現場電網可能出現浪湧、三相不平衡、接觸器抖動、重複上電、缺相恢複、零地電位漂移等情況。小功率變頻器雖然體積不大，但內部同樣包含整流、預充電、直流母線、電源板、驅動板和IGBT輸出模塊。若上電瞬間出現過電壓或異常衝擊，可能造成IGBT結擊穿、模塊對散熱底板絕緣下降、驅動光耦或檢測回路異常。此時即便拆掉電機後再上電，也可能仍顯示Err23，這就是典型的變頻器內部故障特征。

三、複位鍵能不能消除Err23

LC630麵板上的紅色停止/複位鍵通常具備故障複位功能，部分場合也可以通過端子複位或斷電重啟複位報警記錄。但是，Err23屬於對地短路類故障，不能把複位當成維修手段。複位隻能清除當前報警狀態，前提是故障條件已經消失。如果變頻器檢測到的對地短路仍然存在，按下複位後會立即再次報警；如果內部硬件已經損壞，斷電重啟也不能真正解決問題。

因此，正確回答現場人員時應說明：可以嚐試按STOP/RESET鍵複位，但必須先完成安全檢查。若複位後馬上再次顯示Err23，不要繼續反複複位，也不要強行啟動。尤其是停電後兩台設備同時報警時，更要檢查供電係統、接地係統和櫃內環境，防止同一電源事件造成多台變頻器受衝擊。

四、現場排查的第一步：斷開輸出側U/V/W做空機上電試驗

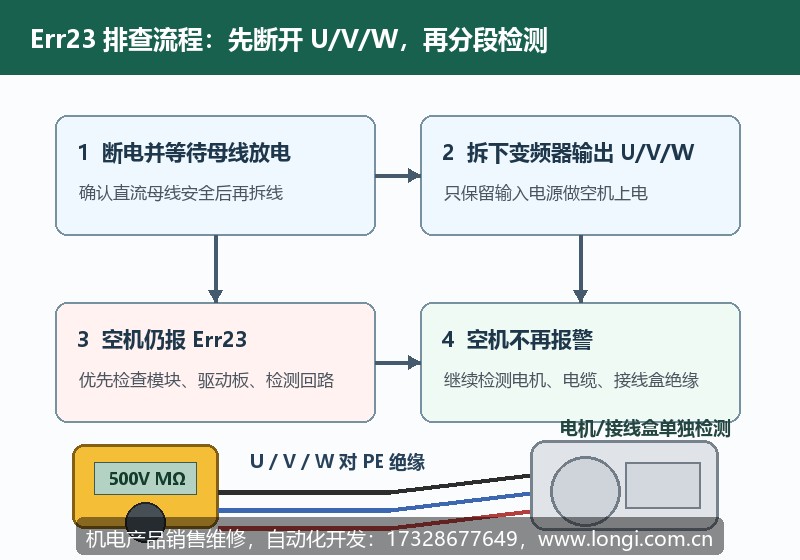

排查Err23最有效的第一步，是把變頻器與外部電機係統分開。操作前必須切斷主電源，等待至少5到10分鍾，並用萬用表確認直流母線電壓已經降到安全範圍。隨後拆下變頻器輸出端U、V、W到電機的三根線，注意做好標識，防止恢複時相序混亂。隻保留輸入電源和必要控製電源，不接電機線，重新上電觀察報警狀態。

如果拆掉U、V、W電機線後，變頻器上電仍然立即顯示Err23，基本可以判斷故障在變頻器內部或輸出端子附近。應重點檢查輸出端子是否有銅絲、金屬粉塵、潮氣、炭化痕跡；檢查功率模塊是否擊穿；檢查驅動板、檢測回路和模塊絕緣。對於小功率LC630-2R2G/4P-4T機型，如果內部模塊損壞嚴重，現場維修成本和時間要與整機更換成本對比，避免長時間停機。

如果拆掉電機線後不再報警，說明變頻器本體初步可疑性下降，問題大概率在輸出電纜、電機接線盒、電機內部絕緣或現場接地環境。此時不能簡單認為“之前測過絕緣所以外部沒問題”，而要重新分段檢測。

五、外部電機與電纜的分段檢測方法

輸出電纜檢測不能隻測線間電阻，還要測每相對地絕緣。建議使用合適電壓等級的兆歐表，分別測量U-PE、V-PE、W-PE，以及電機端拆開後的電纜三相對地絕緣。測試前必須把電纜從變頻器輸出端拆離，避免兆歐表高壓打到變頻器輸出模塊。對於380V係統，常用500V兆歐表進行絕緣初查；現場若有企業標準或設備製造商要求，應按現場標準執行。

電機也需要單獨檢測。拆開電機接線盒，檢查接線柱是否潮濕、積塵、進油、絕緣墊片破損、壓線鼻子碰殼、屏蔽層或接地線搭到相線。很多Err23並不是繞組本身燒毀，而是接線盒內有水汽、粉塵導電、線鼻子毛刺、絕緣套管老化，或者電纜進入電機處受振動磨損。電機冷態檢測正常，熱態或潮濕環境下仍可能漏電，因此對反複發生的故障要結合運行溫度和環境濕度判斷。

如果電纜較長，或者使用屏蔽電纜，還要檢查屏蔽層接地方式。屏蔽層破損、兩端接地不規範、與相線絕緣距離不足，都可能造成漏電流異常。變頻器輸出側不建議隨意加普通接觸器頻繁切換，也不應在輸出側並接不合適的電容、浪湧吸收器或濾波元件。若現場必須使用較長電纜，應根據變頻器容量和電纜長度考慮輸出電抗器或正弦濾波器。

六、為什麽兩台同時Err23要檢查供電和接地

如果同一控製櫃中兩台LC630變頻器在同一次停電後都出現Err23，不能隻把問題看作兩台電機同時損壞。兩台同時報警更像是共同條件發生異常，例如電源恢複瞬間衝擊、電櫃接地異常、控製櫃進水受潮、同一風道粉塵汙染、同一上級接觸器抖動，或同一接地排存在鬆動和電位漂移。

建議檢查三相輸入電壓是否在銘牌允許範圍內，LC630-2R2G/4P-4T為三相380V輸入，現場應確認三相電壓平衡、無缺相、無接觸器燒蝕、無端子鬆動。檢查PE接地是否可靠，接地排是否鬆動，變頻器散熱底板、電機外殼、電櫃門和機架是否有可靠等電位連接。對於停電頻繁的工況，應考慮在輸入側配置合適的浪湧保護、改善上電順序，避免多台變頻器在電網不穩定時同時受衝擊。

七、內部故障的判斷依據與維修建議

當輸出線完全拆除後仍然Err23，或變頻器輸出端對PE存在異常低阻，內部硬件故障概率較高。維修人員可以在斷電放電後，用萬用表二極管檔檢查整流橋和IGBT輸出橋臂是否有明顯擊穿，檢查U、V、W到P、N母線的正反向壓降是否異常一致，檢查輸出端到散熱底板或PE是否有異常導通。若有條件，還應檢查驅動板供電、驅動電阻、光耦、檢測采樣電路和模塊絕緣。

對於小功率變頻器，模塊損壞常常不是單一元件問題。IGBT擊穿後可能連帶驅動電阻、柵極電路、開關電源、采樣電阻或控製板受損。隻更換一個明顯燒毀的器件，未必能長期穩定運行。維修後必須做空載上電、空載運行、低頻帶電機試運行、逐步加載觀察電流和溫升，不能直接恢複滿負載生產。

八、預防Err23反複發生的維護要點

變頻器對地短路故障的預防，重點在環境、電纜、接地和電源質量。控製櫃應保持幹燥通風，避免粉塵、油霧、水汽進入變頻器內部。電機接線盒應定期檢查密封，特別是室外、潮濕、清洗頻繁或粉塵較大的現場。輸出電纜要使用合適截麵積和絕緣等級，端子壓接要牢固，線鼻子不得有毛刺，屏蔽層和接地線不能碰到相線端子。

輸入側應檢查接觸器、斷路器、端子排和接地排是否鬆動發熱。頻繁停電的現場，應關注來電瞬間的電壓波動和浪湧保護。若設備屬於連續生產線，建議建立故障記錄：記錄報警時間、停電情況、環境濕度、是否帶載、複位後是否立即複發、拆線空機測試結果。完整記錄比單次測量更能幫助判斷是外部絕緣問題，還是內部模塊已經受損。

九、結論

LC630變頻器Err23的本質是對地短路故障。客戶已經檢查電機電阻和電纜絕緣，但停電後上電立即報警，說明還需要進一步做輸出側隔離測試。最關鍵的判斷方法是拆除U/V/W電機線後單獨給變頻器上電：若仍報Err23，優先懷疑變頻器內部功率模塊、驅動板或檢測電路；若報警消失，則繼續追查電機、電纜、接線盒、接地和潮濕汙染。複位鍵隻能在故障排除後清除報警，不能替代故障處理。對於同櫃兩台設備同時報警的情況，還應同步檢查供電衝擊、接地係統和櫃內環境，避免更換單台設備後問題再次出現。
