KC500變頻器驅動400Hz高速主軸電機的參數設置與故障排查：從50Hz限頻、Err10過載到主軸無法啟動的技術分析

在數控雕刻機、木工加工中心、小型CNC機床、磨削設備以及高速切削設備中，400Hz高速主軸電機非常常見。這類電機通常銘牌參數為三相380V、額定頻率400Hz、額定轉速24000rpm，功率從1.5kW、2.2kW、3.3kW到5.5kW不等。由於其工作頻率遠高於普通50Hz工頻電機，因此必須通過變頻器供電運行，不能直接接入三相380V電網。

在實際維修和現場調試中，經常會遇到一種情況：客戶購買或更換了一台通用型變頻器，例如KC500係列變頻器，用來驅動一台400Hz高速主軸電機。接線看似正確，電機銘牌參數也已經抄下來，但上電運行後出現各種問題，例如頻率隻能到50Hz、設定100Hz也無法正常啟動、主軸隻是輕微抖動或“想轉但轉不起來”、變頻器報警Err10等。這類問題表麵上看像是電機壞、變頻器壞或接線錯誤，實際上很多時候是由變頻器選型、參數組理解錯誤、頻率上限未打開、V/F曲線不合適、加速時間過短以及低頻啟動轉矩不足共同造成的。

本文以一台KC500變頻器驅動一台3.3kW、380V、7A、400Hz、24000rpm高速主軸電機為例，係統分析這類應用中的參數設置邏輯、常見錯誤、故障含義和排查方法。

一、400Hz高速主軸電機與普通50Hz電機的本質區別

普通三相異步電機的額定頻率通常是50Hz或60Hz，額定轉速多在1450rpm、2900rpm左右。而高速主軸電機為了獲得更高轉速，會設計成較高的額定頻率，例如300Hz、400Hz、600Hz甚至更高。以400Hz、24000rpm主軸為例，它的額定工作點不是50Hz，而是400Hz。也就是說，隻有當變頻器輸出頻率達到400Hz附近時，電機才接近銘牌額定轉速和額定功率輸出狀態。

這點非常重要。很多調試人員看到三相380V電機，會習慣性按普通電機思路設置50Hz運行。但對於400Hz主軸電機，50Hz隻相當於額定頻率的八分之一，對應轉速大約隻有3000rpm左右。此時主軸可能會轉，但輸出能力很弱，散熱也不好，特別是帶負載或軸承阻力較大時，容易出現啟動困難、轉不起來、抖動、過流或過載報警。

高速主軸電機通常沒有普通工頻電機那樣強的低頻啟動能力。很多主軸更適合在100Hz以上逐步加速運行，而不是長期低頻大負載運行。如果變頻器參數仍停留在50Hz上限，或者頻率源、上限頻率、最大頻率沒有正確設置，就會出現“設備隻能到50Hz”“100Hz設置無效”“主軸想動但起不來”等現象。

二、變頻器選型不能隻看輕載功率，還要看輸出電流

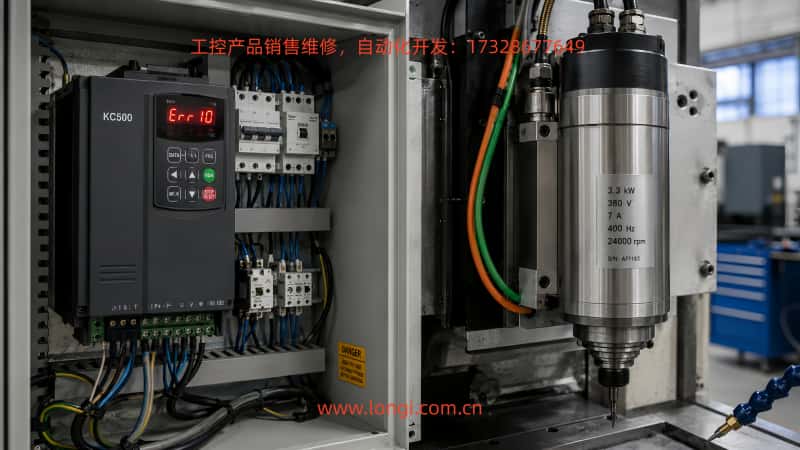

在案例中，客戶使用的變頻器銘牌為KC500-4T-0022G/0040P，輸入三相380V，輸出三相0–500Hz，輸出電流標注為6A/10A。該型號表示重載G型功率約2.2kW，輕載P型功率約4.0kW。很多用戶看到“4.0kW”就認為可以驅動3.3kW主軸電機，但這是一個常見誤區。

對於高速主軸、電主軸、機床主軸這類負載，不能單純按輕載功率判斷。主軸啟動、加速、切削、軸承摩擦、刀具負載都會對變頻器輸出電流提出較高要求。應重點看變頻器重載額定輸出能力和電機額定電流是否匹配。

該主軸銘牌為3.3kW、380V、7A，而KC500-4T-0022G/0040P的重載輸出電流約6A，低於電機額定7A。如果現場負載稍大、加速時間偏短、參數不完全正確，就很容易觸發Err10變頻器過載。即使輕載檔標稱10A，也不代表在主軸應用中一定可靠，因為主軸屬於需要較好動態電流裕量的負載，不能隻按風機水泵輕載邏輯選型。

因此，對於3.3kW、7A、400Hz高速主軸，更合理的選擇是KC500-4T3.7G/5.5P或更大一檔變頻器。3.7kW重載機型的輸出電流餘量更合適，啟動和加速更穩定，也能降低過載報警概率。

三、Err10故障的實際含義

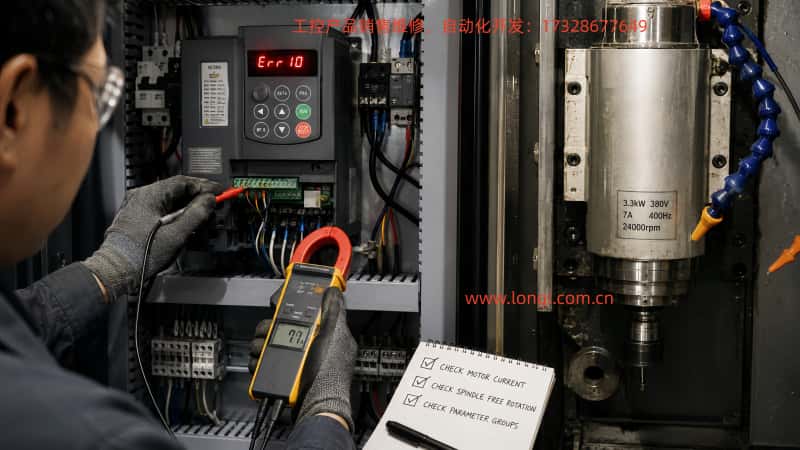

KC500顯示Err10時，一般表示變頻器過載。它與瞬時過流不同，更多反映的是變頻器在一定時間內承受了超過自身允許範圍的負載。導致Err10的常見原因包括：

第一，電機或機械負載過大。主軸軸承卡滯、刀具未卸下、皮帶過緊、聯軸器不同心、機械部分摩擦異常，都會導致啟動電流升高。

第二，電機參數設置錯誤。如果電機額定功率、額定電壓、額定電流、額定頻率和額定轉速沒有正確寫入，變頻器的保護模型和輸出控製都會偏離實際電機。

第三，變頻器容量偏小。電機額定電流7A，而變頻器重載輸出隻有6A，這本身就沒有足夠裕量。

第四，加速時間過短。高速主軸從靜止加速到幾百赫茲需要一定時間，如果設定過快，變頻器需要在短時間內輸出較大電流，容易過載。

第五，控製方式不適合。高速主軸初次調試時，通常建議先使用V/F控製，而不是隨意修改矢量控製速度環參數。錯誤地修改P2組速度環參數，可能導致控製不穩定、輸出異常或啟動困難。

四、P0、P1、P2、P3參數組的功能不能混淆

在現場調試中，一個非常典型的問題是用戶把P2-00、P2-01、P2-02誤認為最大頻率、加速時間、減速時間，並將其寫成400Hz、20s、20s。這種做法很容易導致參數邏輯錯誤。對於KC500這類變頻器，不同參數組有不同功能，不能憑感覺填寫。

P0組通常是基本運行功能組，包括控製方式、命令源、頻率源、設定頻率、最大頻率、上限頻率、加速時間、減速時間等。也就是說，主軸能否突破50Hz、頻率從哪裏給定、最高能跑到多少Hz、加速多快，主要看P0組。

P1組是第一電機參數組，主要填寫電機銘牌數據，包括額定功率、額定電壓、額定電流、額定頻率、額定轉速等。電機參數必須盡量按銘牌準確填寫，因為它直接影響保護和控製效果。

P2組通常屬於矢量控製參數或速度環相關參數，不適合作為普通用戶初次調試主軸時隨意修改的區域。把P2參數當作頻率和加減速參數來設置，是錯誤操作。若已經修改，應盡量恢複默認值，避免影響控製穩定性。

P3組一般與V/F控製曲線、轉矩提升等相關。對於高速主軸，初次調試可以采用線性V/F曲線，並適當增加低頻轉矩提升，但不能盲目加太大，否則容易低頻電流過高、發熱或報警。

五、為什麽設備會被限製在50Hz

主軸隻能運行到50Hz，通常不是電機本身限製，而是變頻器內部參數限製。常見原因包括最大頻率仍為50Hz、上限頻率仍為50Hz、頻率源被其他通道覆蓋、鍵盤設定頻率隻設到50Hz、端子模擬量對應範圍隻標定到50Hz，或者命令源與頻率源綁定參數沒有正確設置。

對於400Hz主軸，至少需要確認以下幾個核心點：

最大輸出頻率必須設為400Hz或更高，但不要超過電機銘牌允許範圍。上限頻率也必須設為400Hz。如果最大頻率設為400Hz，但上限頻率仍為50Hz，實際運行仍會被限製在50Hz。如果頻率源不是鍵盤數字設定，而是模擬量輸入或通訊給定，也可能出現麵板設定無效的情況。

因此，排查50Hz限製時，不應隻看一個參數，而要同時檢查最大頻率、上限頻率、設定頻率、頻率源和運行命令源。對於初次調試，建議先使用最簡單的鍵盤啟動和鍵盤頻率設定，排除端子、通訊、外部電位器等幹擾因素。

六、推薦的基礎參數設置思路

對於3.3kW、380V、7A、400Hz、24000rpm高速主軸，初次調試可以按以下思路設置：

控製方式設為V/F控製。運行命令來源設為鍵盤。頻率來源設為鍵盤數字設定。最大頻率設為400Hz。上限頻率設為400Hz。下限頻率可設為0Hz。加速時間建議先設為30秒，減速時間也設為30秒，避免急加速和急減速導致過流、過載或過壓。

電機參數應按銘牌輸入：額定功率3.3kW，額定電壓380V，額定電流7A，額定頻率400Hz，額定轉速24000rpm。

V/F曲線建議先選擇線性V/F曲線。低頻轉矩提升可以從較小值開始，例如3%到5%，根據啟動情況微調。轉矩提升切除頻率不宜設置得太高，可先設在50Hz附近。若轉矩提升過大，低頻電流會明顯升高；若轉矩提升太小，主軸低頻可能隻抖動不轉。

需要特別強調的是，P2組不要隨意改成400Hz或20秒。若用戶之前已經把P2-00、P2-01、P2-02改成了類似數值，應恢複P2組默認值，再重新設置P0、P1、P3中的正確參數。

七、為什麽50Hz或100Hz時主軸“想轉但轉不起來”

高速主軸在50Hz時無法啟動，並不一定代表電機壞。對於400Hz主軸來說，50Hz隻是低速區域，電機輸出能力有限。如果變頻器容量偏小、主軸機械阻力偏大、加速曲線設置不當或V/F補償不足，就會出現主軸抖動、輕微轉動、發出聲音但無法順利加速的現象。

如果在100Hz仍無法起來，就需要重點檢查三方麵：

第一，機械部分是否卡滯。斷電後用手轉動主軸，應該能比較順暢旋轉。如果轉動沉重、卡頓或有異響，先處理機械問題。

第二，電機三相繞組是否正常。需要檢查U、V、W三相電阻是否基本平衡，對地絕緣是否良好。若某相繞組開路、短路或對地漏電，變頻器會無法正常驅動。

第三，變頻器容量是否不足。2.2kW重載變頻器驅動3.3kW主軸，實際已經偏小。無負載可能勉強測試，帶負載或機械摩擦稍大時就容易失敗。

八、正確的現場調試流程

高速主軸調試不建議一開始就直接設400Hz運行。正確流程應分階段進行。

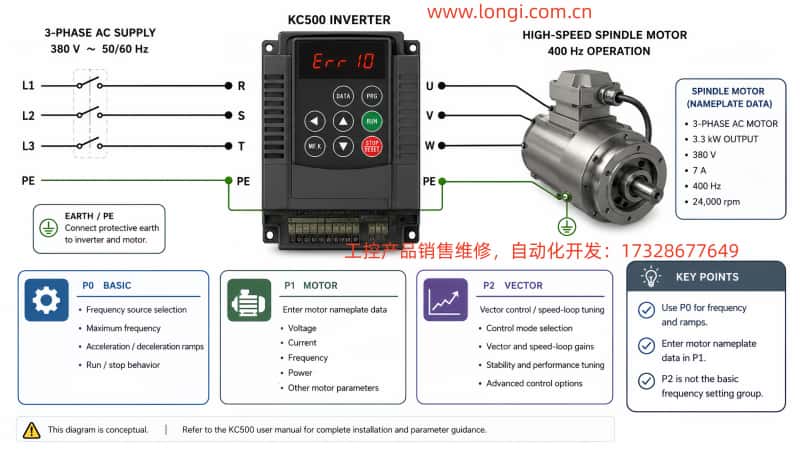

首先斷電檢查接線。三相電源接入變頻器R、S、T，主軸電機接變頻器U、V、W，保護地線可靠連接。嚴禁在變頻器輸出端接電容、接觸器、補償電容或浪湧吸收器。輸出到電機的線纜盡量不要過長，長電纜應用應考慮輸出電抗器。

其次檢查主軸機械狀態。斷電後手動轉動主軸，確認沒有卡死、軸承損壞或外部負載阻礙。初次調試最好卸下刀具或解除機械負載。

然後設置基礎參數。先用鍵盤控製，避免外部端子或通訊幹擾。確認P0組和P1組參數正確，P2組不要亂改。

接著低風險試運行。不要從50Hz長期測試，而是可以先設100Hz，長加速時間啟動，觀察主軸是否能平穩升速。若方向錯誤，停機後調換U、V、W任意兩相。不要在運行中切換輸出線。

之後逐步升頻測試。可按100Hz、150Hz、200Hz、300Hz、400Hz逐級增加，每一級觀察電流、聲音、振動和溫升。如果某一級電流突然明顯升高，說明負載、參數或電機存在問題。

最後再帶負載測試。空載正常並不代表帶負載一定可靠。帶負載後如果電流接近或超過電機額定7A，或變頻器頻繁Err10，說明係統餘量不足，應更換更大容量變頻器或降低負載。

九、變頻器偏小帶來的隱患

有些現場為了節省成本，會用小一檔變頻器驅動較大主軸，隻要空載能轉就認為可以使用。這種做法風險較大。變頻器容量偏小時，輕則頻繁報警，重則長期過載導致模塊發熱、電容壽命下降、驅動板損壞，甚至引起IGBT炸機。

對於高速主軸，選型應留有電流餘量。特別是在非標準應用、環境溫度高、散熱條件差、電機線較長、主軸軸承狀態不明或客戶操作不穩定的情況下，更應選擇大一檔變頻器。3.3kW、7A主軸建議使用3.7kW重載以上變頻器，而不是依賴2.2kW重載/4.0kW輕載機型。

同時，加減速時間也要合理。很多高速主軸並不適合幾秒內從0加速到400Hz。加速時間過短會導致電流衝擊，減速時間過短則可能引起直流母線過壓。初次調試設置20–30秒是比較穩妥的選擇，後續再根據工藝需求逐步優化。

十、維修人員應如何判斷是參數問題還是硬件問題

現場遇到“主軸不轉、隻抖動、Err10、限50Hz”時，不能馬上判斷電機或變頻器損壞。應按順序判斷。

如果變頻器空載運行正常，頻率可以從0升到400Hz，說明變頻器基本輸出功能存在。接上電機就Err10，則重點懷疑電機參數、機械負載、電機繞組或變頻器容量。

如果變頻器頻率無法超過50Hz，即使沒有接電機也一樣，重點查頻率上限、最大頻率、頻率源和命令源。

如果電機三相電阻不平衡，或對地絕緣差，則應先修電機。高速主軸長期在粉塵、潮濕、高溫環境下工作，繞組絕緣下降並不少見。

如果主軸手動轉動沉重、有明顯軸承噪音，說明機械問題優先。變頻器不能解決軸承卡滯問題，強行啟動隻會造成過載報警或損壞變頻器。

如果參數正確、機械正常、空載仍無法啟動，並且電流很快升高，則變頻器容量不足的可能性很高。

十一、給現場調試的實用建議

第一，先把係統簡化。隻保留三相輸入、U/V/W輸出、接地和鍵盤控製，暫時不要接外部啟停、模擬量、電位器、PLC通訊。係統越簡單，越容易判斷問題。

第二，先檢查電機銘牌。高速主軸最關鍵的是電壓、電流、頻率、轉速。不能把400Hz電機按50Hz電機設置。

第三，先設P0和P1，不要亂動P2。很多調試失敗並不是參數不夠，而是參數改錯組。

第四，先空載，後帶載。主軸空載都無法平穩運行時，不要繼續帶負載測試。

第五，觀察運行電流。電流是判斷係統是否正常的核心數據之一。對於7A額定電流的電機，空載電流不應異常偏高，帶載電流不應長期超過額定值。

第六，變頻器容量要有餘量。特別是主軸、電主軸、磨削、高速切削這類負載，不能勉強使用接近或低於電機額定電流的變頻器。

十二、結論

KC500變頻器驅動400Hz高速主軸電機，本身是可行的，但前提是變頻器容量、接線和參數設置都必須正確。對於3.3kW、380V、7A、400Hz、24000rpm主軸，若使用KC500-4T-0022G/0040P這類重載2.2kW機型，容量已經偏小，出現Err10過載和啟動困難並不意外。更合理的配置是使用KC500-4T3.7G/5.5P或更大機型。

當現場出現頻率被限製在50Hz、設定100Hz仍無法啟動、主軸隻抖動不轉、Err10報警等現象時，應重點檢查最大頻率、上限頻率、頻率源、P1電機銘牌參數、V/F控製方式、加速時間、主軸機械狀態和變頻器容量。尤其要避免把P2組矢量控製參數誤當作最大頻率或加減速時間參數來設置。

高速主軸調試的核心原則是：按銘牌設置電機參數，打開400Hz頻率上限，使用合適的V/F控製和加速時間，先空載逐級升頻測試，再帶負載運行，並確保變頻器輸出電流有足夠餘量。隻有這樣，才能讓400Hz高速主軸穩定、安全、可靠地工作，避免誤判故障和不必要的設備損壞。
