KNC-400 薄膜在線測厚儀啟動後不掃描故障分析：從氣浮壓力、回零動作到接近開關信號的係統排查思路

一、故障背景

在吹膜、流延膜、複合膜、包裝薄膜等生產線中，在線測厚儀通常用於連續監測膜材厚度，並將測量數據反饋給操作員或上位控製係統。對於圓周掃描式薄膜測厚儀來說，測量頭通常安裝在一個可沿圓周軌道運動的小車或支架上。設備啟動測量後，測量頭會沿膜泡或薄膜幅麵進行周期性掃描，從而形成厚度曲線、極坐標圖、線性趨勢圖以及最大值、最小值、平均（jun1）值等數據。

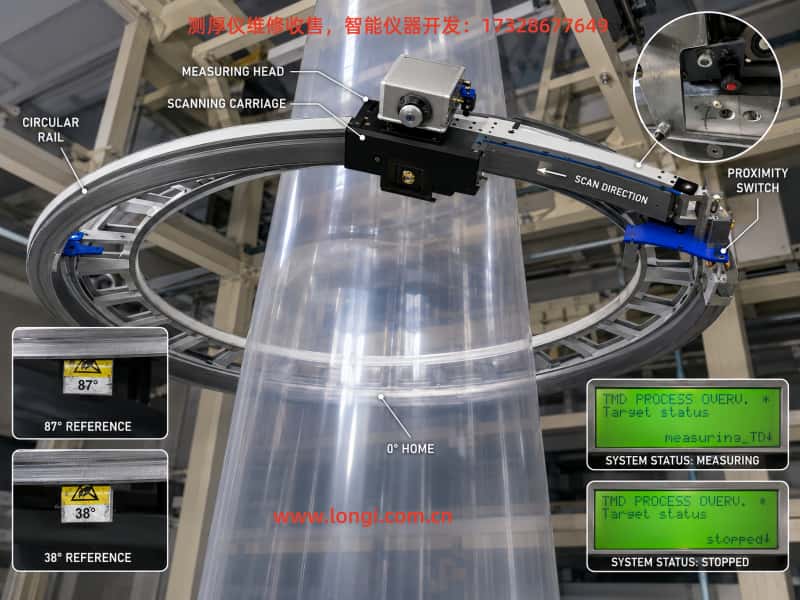

KNC-400 這類薄膜在線測厚係統的結構一般包括幾個部分：測厚探頭、圓周掃描小車、驅動電機、導軌或同步帶機構、氣浮或氣隙控製係統、接近開關或參考位傳感器、數據處理器、工業控製模塊以及上位機顯示軟件。它不是單純的一個“傳感器”，而是由測量、運動、氣路、通訊和軟件狀態共同組成的完整係統。

本案例中的故障現象比較典型：設備上電後，小屏顯示 “Warm Up / waiting”，等待二十多分鍾仍無明顯變化；按 F1 啟動測量後，探頭支架小車隻是輕微抖動一下，並沒有連續掃描；手動將小車推離 0 位後，再按 F1，小車可以移動，並且經過兩個角度擋塊位置後回到 0 位停止；再次按 F1 停止、啟動，又恢複到隻抖一下、不繼續掃描的狀態。上位機畫麵中可以看到 Kdesign 軟件界麵、Trend、Polar diagram、Alarm list 等頁麵，報警記錄中曾出現 “No communication to the kundig measuring device - Check Power Supply and data link” 以及 “Valve error compare special ALARM-page appeared/disappeared”等信息。

現場還觀察到幾個關鍵細節：探頭一直有壓縮空氣吹出，氣壓顯示在 290–300 mBar 之間波動；手動調高氣壓後，氣壓又會回落；ME、SE 數值會隨氣壓調整同步變化；探頭小屏在按 F1 前後數值有變化；探頭綠色狀態燈常亮；小控製櫃內數據處理板、RS-485 通訊板、電源模塊均有指示燈；Phoenix Contact 輸入模塊有燈亮，但小車經過擋塊時，輸入燈未觀察到明顯變化。客戶最初懷疑電機堵轉或機械卡死，但後續測試表明，小車在被手動推離零位後可以執行回零動作，說明故障點不能簡單歸結為電機或機械機構損壞。

這個案例的價值在於，它體現了在線測厚係統維修中一個常見誤區：看到設備不動，就首先懷疑電機、驅動器或機械卡滯；看到氣壓波動，就首先懷疑氣路故障；看到軟件無數據，就首先懷疑探頭壞。但是在實際維修中，這類設備通常有複雜的啟動邏輯，必須從“測量允許條件”“回零狀態”“氣浮條件”“傳感器反饋”“上位機狀態”和“數據處理器通訊”幾個維度綜合分析。

二、KNC-400 在線測厚儀的基本工作邏輯

要判斷故障，首先需要理解設備正常啟動時的大致流程。雖然不同版本的 KNC-400 或類似 KÜNDIG 在線測厚係統在硬件和軟件界麵上可能存在差異，但其基本邏輯通常相似。

設備上電後，數據處理器和探頭會先進入初始化狀態。初始化過程包括電源檢測、內部通訊檢測、傳感器狀態檢測、溫度條件檢測、氣壓條件檢測以及測量頭狀態自檢。如果係統需要保持測量環境穩定，屏幕可能顯示 Warm Up 或 waiting，表示當前處於預熱或等待測量允許條件的階段。

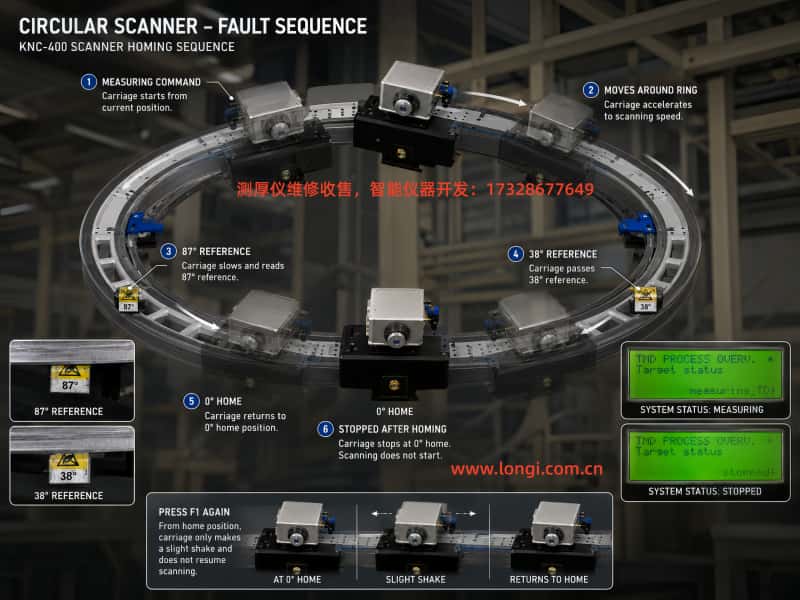

當操作員按下 F1 啟動測量後，係統並不一定馬上進入連續掃描。很多圓周掃描測厚儀會先執行一個回零動作，即讓小車尋找參考點或 0 位。這個參考點通常由接近開關、光電開關、霍爾傳感器或其他位置檢測元件提供。隻有當係統確認小車已經處於正確的參考位置，並且測量頭、氣路、通訊、外部聯鎖均滿足條件後，才會進入正式測量狀態。

正式掃描時，小車應該沿圓周導軌連續運動，探頭不斷采集厚度數據。上位機界麵中的 Actual profile、Basic centering profile、Linear diagram、Trend 等頁麵會逐步顯示數據曲線。如果沒有膜材，係統可能不會形成有效厚度曲線，但根據客戶反饋，以前即使沒有生產薄膜，設備也可以啟動空跑，隻是沒有掃描到有效數據。這一點非常重要，因為它排除了“沒有薄膜所以不能啟動”的可能性。也就是說，本故障不是單純因為沒有膜材，而是設備沒有進入正常掃描流程。

從本案例現象看，係統在手動推離零位後可以移動到 0 位，說明啟動命令有效，電機驅動基本有效，機械傳動也具備動作能力。但到達 0 位後停止，不再繼續掃描，說明係統很可能隻完成了回零動作，而沒有進入連續掃描測量階段。這個現象通常意味著：回零後的某個測量允許條件沒有滿足，或者控製器對 0 位、參考位、限位、測量狀態的判斷異常。

三、故障現象的分層分析

1. Warm Up / waiting 長時間不消失

上電後顯示 Warm Up / waiting，本身不一定是故障。很多測厚儀需要等待探頭溫度、電子電路、氣浮壓力或測量環境穩定。但是如果等待二十多分鍾甚至更久仍無變化，就要考慮是否存在某個條件一直未滿足。

常見原因包括：測量頭溫度未達到目標值；氣浮壓力未達到設定範圍；探頭通訊未建立；數據處理器未收到測量頭狀態；外部聯鎖信號未給到；測量頭內部狀態仍處於 stopped 或 waiting；係統時間、參數或狀態數據異常。

本案例中，小屏可以看到 Target 32.0℃，說明係統至少有目標溫度設置。但是最初隻拍到 Target，而沒有拍到 ME、SE、Actual 或 Current temperature 等實際溫度值，因此無法一開始就判斷是溫度不達標。後續客戶反饋 ME、SE 數值會隨氣壓調整同步變化，說明測量頭內部至少有部分傳感器數據是動態的，不是完全死機。

所以 Warm Up / waiting 不能孤立理解。它更像是一個總狀態提示，表示係統還沒有獲得正式測量許可。它可能由溫度、氣壓、通訊、位置、外部聯鎖中的任意一個條件引起。

2. 按 F1 隻有輕微抖動

按 F1 後小車隻是輕微抖一下，不連續運動。這個現象容易被誤判為電機堵轉、同步帶卡住、驅動器輸出不足或機械阻力過大。但後續測試表明，當手動將小車推離 0 位後，按 F1 小車可以移動，並且能經過兩個擋塊位置後回到 0 位。這說明電機、傳動、同步帶、圓周導軌並非完全失效。

如果電機真的堵轉，通常無論小車位於哪個位置，啟動時都隻會抖動、發熱、報警或完全不動，不應能穩定回零。如果機械嚴重卡死，手推也會明顯困難，電機也不可能完成較長行程的回零動作。因此，本案例中機械故障的優先級應下降。

更合理的解釋是：小車當前處於係統認為的 0 位或參考位附近，按 F1 後控製器試圖執行一個很短的定位確認動作，所以隻抖一下；當手動推離 0 位後，係統檢測到當前位置不在參考位置，於是執行回零；回到 0 位後，由於後續掃描條件未滿足，所以停止。

3. 手動推離零位後能回到 0 位

這是判斷故障方向的關鍵現象。它說明：

第一，F1 啟動命令可以被係統接收。
第二，運動控製回路至少部分正常。
第三，電機和傳動機構具備動作能力。
第四，係統可能仍然能夠識別某種位置或回零條件。
第五，故障主要發生在“回零完成之後到正式掃描開始之前”的邏輯環節。

這類故障在自動化設備中很常見。設備表麵看起來“不運行”，但實際上它不是不能運行，而是運行流程卡在某個前置條件上。例如伺服係統可以回原點，但不執行自動循環；機械手可以回零，但不進入自動程序；測厚儀可以找到參考位，但不開始測量掃描。維修時必須區分“運動能力問題”和“流程許可問題”。

4. 氣壓 290–300 mBar 波動

現場看到壓力顯示約 290–300 mBar，按 F1 後壓力可能升高，靜態也會有上下漂移。客戶手動調高後，壓力又回落，說明係統可能帶有自動調壓或閉環穩壓功能。氣壓不是簡單由手動旋鈕決定，而是受比例閥、調壓閥、控製板或測量頭內部氣路狀態影響。

對於氣浮式或氣隙式測厚探頭，穩定氣壓非常重要。氣壓過低，探頭可能不能形成穩定氣墊，測量間隙不穩定；氣壓過高，可能造成測量頭位置偏移或膜材擾動。係統如果檢測到壓力偏差過大，可能會出現 Valve error compare 或 Pressure waiting 等狀態。

但是本案例中，氣壓並不是完全沒有，也不是明顯為 0；ME、SE 會隨氣壓變化而同步變化，說明氣路和傳感器反饋存在動態響應。因此，氣路可能存在偏差或調節問題，但暫時不應把它作為唯一故障點。更準確的判斷是：氣壓條件可能是啟動許可鏈條中的一個環節，需要驗證是否達到設定範圍，而不是憑 290–300 mBar 的顯示就直接判斷氣路正常或異常。

5. 接近開關和擋塊信號不明確

現場最初認為圓周導軌有三處限位擋塊，後來確認隻有兩個擋塊，並且隻有一個接近開關，安裝在小車內部或被遮擋位置。客戶用銅片靠近接近開關，沒有觀察到探頭上有燈閃爍。這裏要特別注意：用銅片測試接近開關並不可靠。

很多工業接近開關是電感式傳感器，主要對鐵、鋼等導磁金屬敏感。銅、鋁、不鏽鋼的感應距離會明顯下降，有些情況下幾乎不能可靠動作。因此，判斷接近開關是否動作，應使用鐵片、普通鋼螺絲、鋼製螺絲刀或扳手靠近感應麵，同時用萬用表測量輸出電壓變化，而不是隻看指示燈。

客戶還反饋，小車經過兩個擋塊時，Phoenix Contact 輸入模塊燈沒有變化，小控製櫃集成板上的燈似乎也沒有變化。這一點很重要，但仍需謹慎解讀。因為現場看到的燈不一定就是接近開關輸入燈，可能是運行允許、測量啟動、數據通訊、輸出繼電器或其他狀態燈。必須根據線號、端子號或傳感器線纜追蹤，找到接近開關輸出線到底接到了哪個輸入點。

如果接近開關信號異常，可能導致係統出現以下行為：小車能回零，但控製器不能確認回零完成；係統誤認為小車一直處於零位；係統認為限位信號常有效，不允許繼續掃描；係統找到了參考點但沒有正確切換到測量掃描邏輯。所有這些都會導致按 F1 後隻抖一下或回零後停止。

四、為什麽不能簡單判斷為電機堵轉或機械卡死

在工業維修中，“設備不動”經常被直接歸因於電機或機械問題。但本案例不適合這樣判斷。

真正的電機堵轉通常有幾個特征：啟動時電機電流明顯升高；電機發熱；驅動器報警；小車無法手動順暢移動；無論處於什麽位置，電機都無法完成有效行程；機械部分可能伴隨異響、卡滯、皮帶跳齒、齒輪打滑等現象。

而本案例中，手動推離 0 位後，小車可以在 F1 命令下移動，並經過兩個擋塊，最後回到 0 位。這說明電機驅動、傳動機構、導軌和小車運動能力並未完全喪失。如果機械阻力很大，小車不可能完成這個動作。如果電機本體損壞，也不可能穩定執行回零。

當然，這並不代表機械部分絕對沒有問題。導軌髒汙、同步帶張力不足、滾輪磨損、局部阻力過大、擋塊位置偏移，仍然可能造成掃描不穩定。但從故障優先級看，機械卡死不是第一懷疑對象。當前最值得檢查的是位置檢測信號、回零邏輯和測量允許條件。

五、接近開關的正確檢測方法

接近開關是本案例中必須重點確認的部件。它通常承擔回零、參考位、角度基準或限位保護功能。在線測厚儀的圓周掃描需要知道小車從哪裏開始、運行到哪裏、是否經過參考點。如果這個信號錯誤，測量流程就可能中斷。

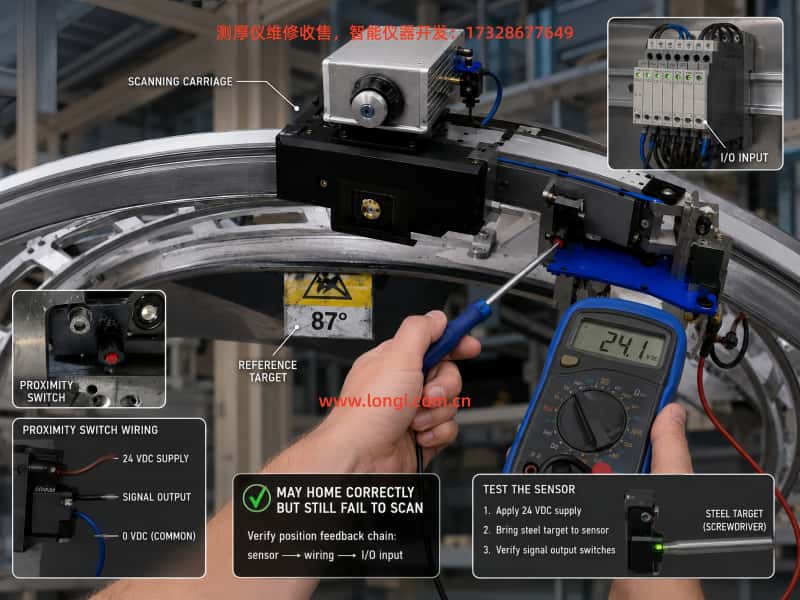

常見三線製接近開關線色如下：棕色為 +24V，藍色為 0V，黑色為輸出信號。不同廠家和型號可能有差異，但工業現場多數遵循這個習慣。檢測時不能隻看燈，應該用萬用表測量電壓。

第一步，測棕色對藍色，確認是否有 DC 24V。如果沒有 24V，說明傳感器供電異常，需要查電源、端子、保險、線路和公共端。

第二步，測黑色輸出線對藍色 0V。用鐵片或鋼螺絲刀靠近傳感器感應麵，再離開，看電壓是否有明顯變化。如果是 PNP 型，感應時輸出可能從 0V 變為 24V；如果是 NPN 型，感應時輸出可能從 24V 變為 0V。不要拘泥於高低方向，關鍵是靠近和離開時電壓必須穩定變化。

第三步，沿線路往後查。傳感器本體輸出有變化，不等於控製器已經收到信號。還要測端子排、航空插頭、拖鏈線纜、小控製櫃輸入端、Phoenix Contact 輸入模塊對應點、KNC 數據處理板輸入點。如果傳感器輸出變化，但輸入模塊不變化，故障可能在線纜、插頭、端子或公共端接法。如果輸入模塊有變化，但軟件狀態不變化，故障可能在控製邏輯、通訊映射或數據處理板。

第四步，確認信號是否常亮或常斷。接近開關不是隻要能動作就一定正常。感應距離偏小、安裝角度不對、擋塊位置偏移、金屬粉塵覆蓋、線纜虛接，都可能造成信號抖動。對於回零信號來說，抖動會導致係統誤判參考點；對於限位信號來說，常亮會讓係統以為小車處於禁止區域。

六、氣壓和閥控報警的排查思路

報警記錄中反複出現 “Valve error compare special ALARM-page appeared/disappeared”。這類描述通常與閥控、壓力比較、調節偏差有關。對於氣浮測厚係統，控製器可能會比較目標壓力和實際壓力。如果實際壓力無法達到設定值，或實際壓力與目標壓力偏差超過允許範圍，就會出現閥門比較錯誤。

但從現場現象看，壓力在 290–300 mBar 波動，按 F1 時壓力可能有變化，ME、SE 數值也會同步變化。這說明氣路不是完全失效。需要進一步明確幾個問題：

第一，目標壓力是多少？顯示的 300 mBar 是實際壓力，還是目標壓力，還是某個壓力通道的顯示？
第二，壓力允許範圍是多少？290–300 mBar 是否在正常範圍內？
第三，ME、SE 分別代表什麽？是兩側測量值、兩個傳感器值，還是內部氣隙參數？
第四，按 F1 後壓力變化是否符合正常流程？
第五，調壓後又回落，是係統閉環自動調整，還是泄漏、比例閥失控或減壓閥不穩？

如果目標壓力是 300 mBar，而實際壓力穩定在 290–300 mBar 附近，那麽氣壓大概率不是主要阻斷原因。如果目標壓力更高，而實際壓力始終達不到，則可能是氣源不足、過濾減壓閥堵塞、氣管漏氣、比例閥失靈、噴嘴堵塞、氣隙不正確或壓力傳感器漂移。

現場不建議盲目大幅調整氣壓。在線測厚儀的氣壓通常與測量校準、探頭間隙和膜材穩定性有關，亂調可能導致原有標定偏移。正確做法是先記錄原始壓力，確認目標值和實際值，再判斷是否需要調整。

七、上位機軟件狀態的意義

Kdesign 或類似上位機軟件並不僅僅顯示厚度曲線，它還反映測量係統的運行狀態。界麵中的 Measure F1、Control F2、Polar、Linear、Trend、Alarm list 等功能頁，可以幫助判斷係統處於測量、控製、趨勢顯示還是報警狀態。

在本案例中，按 F1 後 Target status 可以變成 measuring，再按 F1 停止後 Actual status 變為 stopped。這說明上位機與數據處理器之間至少存在一定程度的命令交互，F1 並非完全無效。但要注意 Target status 和 Actual status 是兩個不同概念。

Target status 表示上位機或操作員希望係統進入的目標狀態。Actual status 表示設備實際反饋的運行狀態。如果 Target status 是 measuring，但 Actual status 沒有真正進入 measuring，說明命令已經發出，但設備端沒有滿足執行條件。如果 Actual status 最終變成 stopped，說明設備可能在嚐試執行後自動退出測量流程。

因此，在軟件界麵中應重點觀察以下內容：Target status 是否為 measuring；Actual status 是否為 measuring；是否一直顯示 waiting；報警列表中是否有新的 active alarm；Trend 頁麵是否有數據刷新；Polar 或 Linear 頁麵是否有實際曲線；Alarm limit 是否被激活；Data Processor 通訊是否正常。

如果按 F1 後 Target status 變為 measuring，但小車回零後停止，且 Actual status 不保持 measuring，那麽要繼續查設備端的測量允許鏈條，而不是隻在上位機上反複點擊。

八、通訊報警的意義

報警記錄中曾出現 “No communication to the kundig measuring device - Check Power Supply and data link”。這類報警不能忽略。它說明某一時刻數據處理器或上位機沒有正常收到測量設備的通訊反饋。可能原因包括電源瞬斷、RS-485 或其他通訊鏈路接觸不良、數據處理板異常、測量頭供電異常、接插件氧化、屏蔽線接地不良或軟件通訊超時。

不過，後續現場可以讀取探頭小屏數據，RS-485 板有指示燈，探頭狀態燈為綠色，說明通訊可能不是完全中斷，而是間歇性異常或曆史報警。仍然需要做以下檢查：

檢查數據處理器電源是否穩定；檢查 RS-485 接線端子是否鬆動；檢查屏蔽線是否可靠；檢查插頭是否氧化；檢查拖鏈線纜是否隨小車運動出現斷續；觀察小車運動時通訊指示燈是否閃爍異常；清除報警後重新啟動，看通訊報警是否再次出現。

對於移動測量頭，拖鏈線纜是高發故障點。線纜在長期往複運動中可能內部斷芯，靜止時正常，運動到某個位置就斷續。這會導致係統偶發通訊失敗、位置反饋異常或測量數據丟失。因此，如果故障與小車位置有關，必須把拖鏈線纜列入檢查範圍。

九、當前最可能的故障鏈條

綜合所有現象，當前最合理的故障鏈條是：

設備上電後進入 waiting 狀態。按 F1 後，上位機發出測量啟動命令，數據處理器嚐試啟動測量流程。由於小車不在參考位時，係統先執行回零動作，小車經過擋塊位置後回到 0 位。到達 0 位後，係統沒有進入連續掃描，而是停在參考位置。再次按 F1 時，因為小車已經處於參考位附近，控製器隻做短促確認動作，所以表現為輕微抖一下。係統之所以不進入連續掃描，可能是因為某個測量允許條件未滿足，或者位置參考信號狀態異常。

具體可能包括：

第一，0 位接近開關信號異常。係統能找到某個位置，但不能正確確認掃描開始條件。
第二，接近開關信號到輸入模塊或數據處理器之間存在斷續、常亮、常斷或接線問題。
第三，氣壓實際值與目標值比較不通過，觸發 Valve error compare，導致測量流程被禁止。
第四，測量頭內部狀態仍處於 waiting，雖然 Target status 顯示 measuring，但 Actual status 沒有真正允許。
第五，數據處理器與測量頭通訊存在間歇性異常，導致回零後無法進入數據采集。
第六，外部聯鎖或生產線運行信號缺失。雖然以前可以空跑，但參數、聯鎖或係統狀態變化後，也可能要求某個外部允許信號。
第七，控製程序或參數中掃描啟動條件被改變，例如 Control F2 狀態、Alarm limit、profile selection、target status 等設置異常。

十、建議的現場排查順序

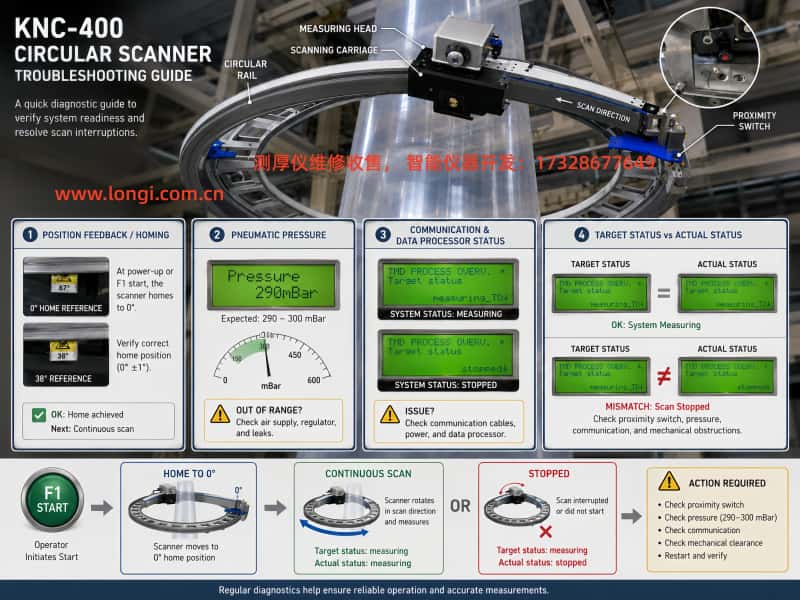

為了避免盲目拆機，應按“先確認狀態，再測信號，再查硬件”的順序進行。

第一步，確認 F1 前後軟件狀態。記錄 Target status、Actual status、Warm Up/waiting、Alarm list 的變化。特別要看按 F1 後 Actual status 是否真正進入 measuring，如果沒有，說明啟動條件未滿足。

第二步，確認氣壓目標值和實際值。記錄 Pressure target、Pressure actual、ME、SE、Target temperature、Actual temperature 等數據。如果找不到這些頁麵，應從數據處理器小屏菜單進入 Information、Gauge、Thickness、Process、System 等欄目逐項查看。當前已經能看到 General、Data Processor、Thick. Gauge、Parameterization 等菜單，說明可以繼續翻找相關頁麵。

第三步，正確測試接近開關。不要用銅片，用鐵片或鋼螺絲刀。用萬用表測棕藍供電和黑藍輸出。確認靠近擋塊時輸出是否穩定變化。

第四步，追蹤接近開關信號到輸入模塊。找到對應端子，觀察或測量 Phoenix Contact 輸入模塊對應輸入點。不要泛泛看“有無燈亮”，必須確認是哪一個輸入點。

第五步，檢查拖鏈線纜和接插件。特別是在小車運動過程中輕輕晃動線纜，觀察通訊燈、輸入信號、測量值是否異常跳變。拖鏈線纜內斷是這類設備的常見隱患。

第六步，檢查氣路。確認氣源壓力、過濾器、減壓閥、比例閥、氣管、噴嘴和測量頭吹氣孔是否堵塞或漏氣。記錄調壓前後變化，避免無依據大幅調整。

第七步，清除報警後重新測試。先記錄曆史報警，再清除報警，重新上電、等待、按 F1，觀察最新報警。曆史報警容易幹擾判斷，真正有價值的是當前故障複現時新出現的報警。

第八步，如果上述均正常，再考慮數據處理板、RS-485 通訊板、輸入模塊、測量頭內部板卡故障。此時需要示波器、萬用表和備用模塊進一步驗證。

十一、維修判斷中的幾個關鍵原則

第一，不要隻憑“不動”判斷電機壞。電機能回零，說明運動係統至少部分正常。
第二，不要隻憑“有氣壓”判斷氣路正常。必須比較目標值和實際值。
第三，不要隻看指示燈判斷傳感器狀態。要測輸出電壓。
第四，不要用銅片測試電感式接近開關。應用鐵片或鋼製工具。
第五，不要把 Target status 當成 Actual status。目標狀態和實際狀態不同。
第六，不要忽略曆史報警，但也不能被曆史報警誤導。應看當前複現時的新報警。
第七，不要輕易調亂氣壓、溫度、校準參數。測厚儀參數往往與標定相關，誤調會帶來新的測量誤差。
第八，移動設備一定要懷疑拖鏈線纜。靜止正常、運動異常，是拖鏈斷芯的典型表現。

十二、結論

本案例中的 KNC-400 在線測厚儀故障，不像是單純的電機損壞或機械卡死。因為現場已經證明：手動將小車推離 0 位後，按 F1 可以讓小車移動，並且能夠經過擋塊後回到 0 位。真正的問題集中在回零完成之後，係統沒有進入連續掃描測量。

從維修邏輯看，最優先懷疑的是位置參考信號、接近開關狀態、測量允許條件以及氣壓/閥控比較狀態。接近開關需要用鐵片而不是銅片測試，並且要用萬用表確認輸出電壓變化。Phoenix Contact 輸入模塊的燈也不能泛泛觀察，必須追蹤到具體輸入點。氣壓方麵，290–300 mBar 的波動說明氣路並非完全失效，但仍需要確認目標壓力與實際壓力是否一致。軟件方麵，必須區分 Target status 和 Actual status，判斷 F1 命令是隻發出了目標狀態，還是設備實際進入了 measuring。

對於這類在線測厚係統，維修的核心不是盲目更換探頭、控製板或電機，而是把“啟動測量”拆解成多個必要條件：電源正常、通訊正常、溫度允許、氣壓允許、參考位有效、外部聯鎖滿足、數據處理器狀態正常、上位機命令有效。隻要其中一個條件不滿足，設備就可能表現為 Warm Up / waiting、回零後停止、按 F1 隻抖一下、無掃描數據等現象。

因此，後續最有效的排查路線是：先清除曆史報警並複現故障；再記錄 F1 前後 Target status 與 Actual status；隨後測接近開關供電和輸出；繼續追蹤輸入模塊對應點；再確認壓力目標值、實際值和閥控報警；最後檢查拖鏈線纜、RS-485 通訊、電源穩定性以及數據處理板。按照這個順序排查，可以避免在機械、電機、氣路和主板之間反複猜測，也更容易找到真正導致 KNC-400 不能連續掃描的根本原因。
