派克 590P 直流調速器 AUX POWER 故障深度分析：從輔助電源到 CODING 編碼檢測鏈的診斷思路
一、故障現象與維修背景
派克 590P / 歐陸 590 係列直流調速器在工業現場應用非常廣泛，常用於大功率直流電機的調速控製。由於該係列設備既有單獨的輔助控製電源，又有三相主電源輸入，同時內部還要完成晶閘管同步觸發、缺相檢測、相序跟蹤、電壓等級識別和功率板編碼識別，所以當設備報出 AUX POWER 故障時，不能簡單理解為“開關電源壞了”。

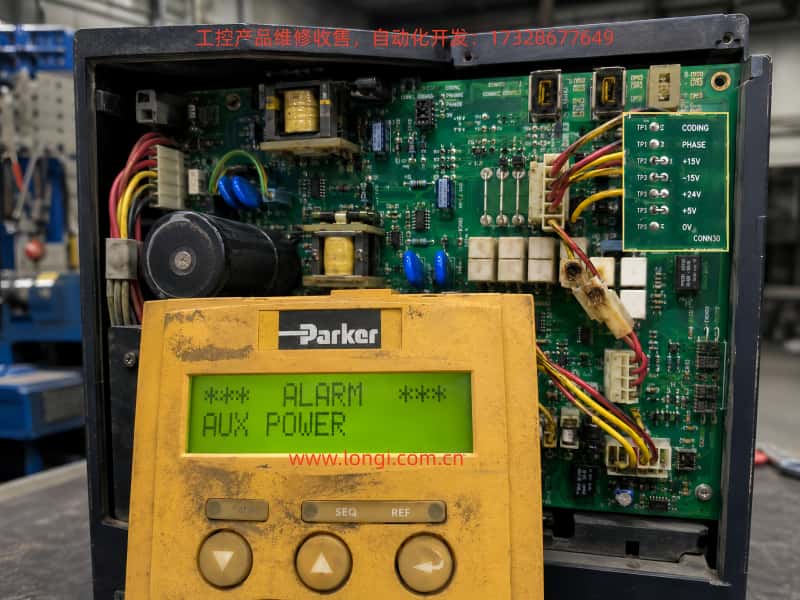

本案例中的故障現象是：一台 Parker 590P 直流調速器，上電後麵板顯示正常，但隻要發出啟動命令，立即報警，麵板顯示 AUX POWER。維修人員首先懷疑 CPU 主板，於是更換了一塊主板，但故障依舊存在。由此基本可以判斷，問題不在 CPU 主板本體，而是在電源驅動板、三相檢測鏈、輔助電源檢測鏈或電源板送往主板的狀態信號上。
590P 和 590C 在結構上有較強延續性。590C 老款電源板原理圖中可以看到，單獨的輔助電源經開關電源電路產生 +5V、+24V、+15V、-15V 等低壓電源，同時還有專門的輔助電源檢測電路，把電源狀態送給主控板。590P 版本雖然電路布局和器件編號不同，但基本邏輯仍然相同：主控板並不是盲目運行，它必須確認輔助電源正常、三相主電源存在、編碼電路有效、同步信號有效後，才允許設備進入運行狀態。

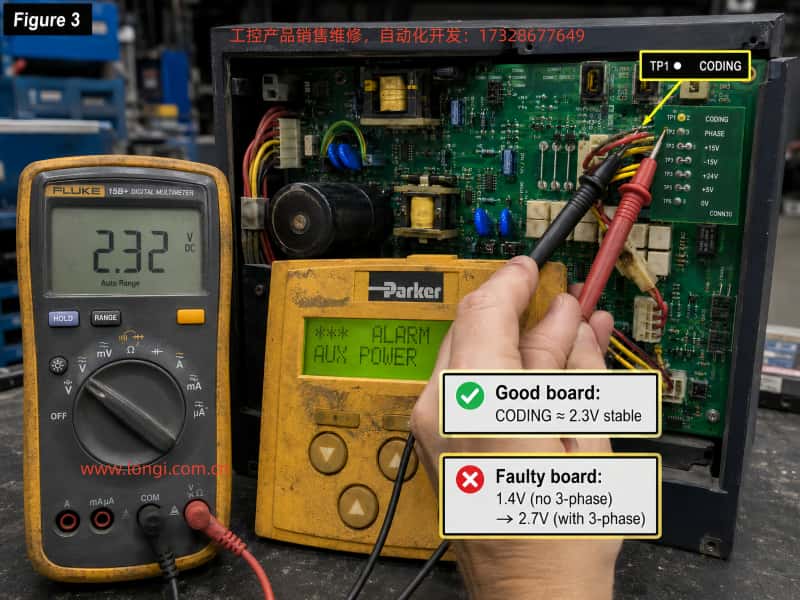

本案例的關鍵轉折點在於：維修人員後來找到一塊正常的 590P 電源驅動板作對比，發現故障板與好板在 TP1 CODING 測試點上的電壓表現完全不同。好板無論是否接入三相 380V 主電源，TP1 CODING 都穩定在約 2.3V；而故障板在不上三相電時約 1.4V，上三相電後變為約 2.7V。這個對比說明，故障板的 CODING 編碼電壓不是穩定的硬件識別電壓，而是異常地受到三相輸入檢測鏈影響。由此可以把診斷重點從“單相 220V 輔助開關電源”轉移到“編碼電路、三相檢測電路和主板識別信號鏈”。
二、590P 的兩套電源概念不能混淆
分析 590P 的 AUX POWER 故障，首先要區分兩套電源。
第一套是單相輔助控製電源。590P 除了 L1、L2、L3 三相主電源之外，通常還有一組獨立的 110V / 220V 輔助電源輸入。這一路電源進入電源板後，經整流、濾波、開關電源變壓器和二次側穩壓電路，產生控製係統所需的低壓電源，包括 +5V、+24V、+15V 和 -15V。+5V 主要用於邏輯電路、CPU 通信和數字處理；+24V 常用於繼電器、風扇、I/O、觸發相關輔助回路；±15V 通常供給運放、模擬反饋、相位檢測和電流/電壓采樣電路。
第二套是三相主電源。三相主電源不隻是給晶閘管主回路提供能量，它還參與調速器內部的同步檢測、缺相判斷、相序識別、主回路電壓采樣和晶閘管觸發角計算。對於直流調速器來說，晶閘管觸發必須與三相交流電源相位同步。如果同步信號錯誤、缺相、相位檢測異常或主控板無法確認三相輸入狀態，設備即使低壓電源全部正常，也不能進入正常運行。
因此，當麵板顯示 AUX POWER 時，不能隻盯著 +5V、+24V、±15V。手冊故障表中對 0xFF03 AUX POWER 的處理方向包含“檢查輔助電源或三相輸入電源”，這說明該故障既可能來自單相輔助開關電源，也可能來自三相主電源檢測和編碼同步鏈路。
三、為什麽低壓輔助電源不是本案例的主要故障點
在最初分析時，合理懷疑是輔助開關電源帶載能力不足。因為故障表現是“上電正常，一啟動就報警”，這很像老化電解電容、UC2844 供電維持不良、二次側整流濾波異常或 +24V 被啟動負載拉低。

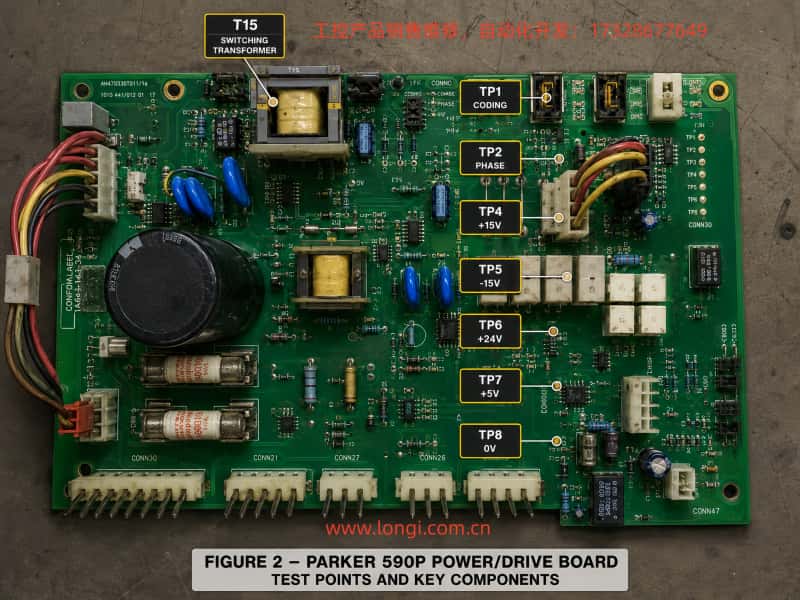

590P 電源板上提供了清晰的測試點：
TP7：+5V
TP6：+24V
TP4：+15V
TP5：-15V
TP8：0V
TP1：CODING
TP2：PHASE
維修中用萬用表測量 +5V、+24V、+15V、-15V，分別在上電未啟動和啟動後測試，未發現明顯電壓變化。雖然萬用表可能漏掉很窄的瞬態跌落，但結合更換主板無效、好板對比正常、CODING 電壓異常變化等現象，可以基本判斷：本案例的主要矛盾不在 T15 開關電源本體，也不在單相輔助電源產生的四組低壓電源上。
如果是典型輔助電源帶載不足，通常會看到以下現象之一：
+5V 啟動瞬間下跌，主控邏輯複位或誤報警；
+24V 啟動瞬間跌到十幾伏，繼電器、風扇或觸發輔助回路異常；
+15V 或 -15V 下跌，模擬采樣和相位檢測異常；
UC2844 供電腳 VCC 進入欠壓打嗝，所有二次側電源同時抖動；
輔助電源輸入端或保險座啟動瞬間存在壓降。
但本案例中這些低壓測試點相對穩定，說明“輔助開關電源輸出不穩”不是第一嫌疑。
四、CODING 編碼電路的真實作用
590 係列說明書中對“編碼”有專門說明。編碼電路位於電源板上，它不僅僅是一個簡單的硬件識別電阻網絡，而是為主處理機產生晶閘管組件同步觸發信號，並且參與缺相檢測和相序自動跟蹤。該電路通過光電隔離器與電源相隔離，使控製器在電源質量較差的環境下仍能獲得較可靠的同步與狀態信息。
這段說明非常關鍵。它表明 CODING 相關電路至少包含三層意義：
第一，硬件編碼識別。主控板需要知道當前電源板、功率組件、電壓等級和硬件配置是否匹配。如果編碼缺失或編碼電壓不在合法範圍，設備可能報出 0xF003，也就是“備妥前發生故障”或“沒有編碼”。
第二，三相主電源狀態識別。編碼電路與三相電源檢測有關，三相電源缺相、采樣異常、隔離光耦異常、相位信號異常時，主控板會通過編碼/相位相關信號判斷電源狀態不成立。
第三，晶閘管同步觸發基礎信號。直流調速器的晶閘管導通角必須依據三相交流波形計算，如果同步信號異常，設備不能安全觸發晶閘管，否則可能導致輸出電壓畸變、直流電流異常、快熔熔斷或晶閘管損壞。
因此，TP1 CODING 不是普通意義上的“一個故障點”，而是主控板判斷電源板和三相同步狀態的重要模擬信號。
五、0xF003 與 0xFF03 的關係
在本案例中，維修人員做了一個關鍵實驗：將 CODING 信號直接接地，啟動後麵板顯示 SEQ PRE READY。結合故障表，可以把它理解為 0xF003 類故障，也就是“備妥前發生故障 / 沒有編碼”。
這個實驗說明：CPU 主板確實讀取 CODING 線，而且如果 CODING 被拉到非法狀態，主控板不會繼續按原來的 AUX POWER 報警邏輯運行，而是直接判斷編碼缺失或預備條件不成立。
這也解釋了為什麽原機故障是 AUX POWER，而人為接地 CODING 後變成 SEQ PRE READY：
CODING 完全非法或缺失：主控板認為沒有有效編碼，觸發 0xF003 類故障。
CODING 存在但狀態異常、三相檢測鏈異常或編碼電壓偏離正常範圍：主控板可能歸類為 0xFF03 AUX POWER，因為故障表中 0xFF03 同時指向輔助電源和三相輸入電源。
低壓電源真實掉電：同樣可能觸發 AUX POWER，但本案例中低壓電源測試未發現明顯異常。
因此，不能把 AUX POWER 和 SEQ PRE READY 割裂看。它們可能都和電源板狀態識別有關，隻是觸發條件不同。
六、好板與壞板的 CODING 電壓對比意義
本案例最有價值的數據來自好板對比。
正常電源驅動板：
故障電源驅動板：
這個差異說明，正常情況下 TP1 CODING 應該是一個相對穩定的識別電壓，不應該被三相輸入大幅拉動。三相主電源可以參與編碼係統和同步係統，但 TP1 作為送往 CPU 的編碼電壓，其穩定性應明顯高於故障板表現。
故障板在不上三相時隻有 1.4V，說明 CODING 節點可能被某一路異常下拉；上三相後升到 2.7V，又說明三相檢測鏈通過某種漏電、串擾、錯誤導通或異常耦合把 CODING 節點拉高。這個表現不像正常的三相相序變化，而更像 CODING 模擬節點周圍存在器件漏電、分壓阻值漂移、運放輸出異常、三極管漏電或板麵汙染。
對於這類 2V 左右的模擬編碼電壓，幾百毫伏的偏移都可能導致主控板判斷錯誤。好板 2.3V 與壞板 1.4V / 2.7V 的差距已經很大，足以解釋啟動後 CPU 認為電源板狀態或三相輸入狀態不可信。
七、CODING 周圍三極管網絡的診斷意義
維修過程中發現，驅動板上 CODING 連接著三個三極管。拆掉其中兩個後，CODING 電壓一度變到約 4.5V；三個全部拆掉後，電壓約 0.5V。這說明這三個三極管不是無關器件，而是參與 CODING 電壓形成的核心網絡。
這種電路常見於以下幾類功能：
多路狀態信號通過三極管加權，形成一個模擬編碼電壓；
不同功率等級或硬件版本通過三極管開關組合輸出不同編碼；
三相檢測、缺相檢測和硬件編碼共同影響一個 CPU ADC 輸入；
運放或比較器輸出經三極管開關改變 CODING 電平；
開路、短路或漏電時，使主控板判斷編碼不合法。
由於好板 TP1 穩定在 2.3V，而壞板 TP1 隨三相大幅變化，最應該優先檢查的就是 CODING 三極管網絡。三極管本身存在 C-E 漏電、B-E 漏電、焊點汙染、基極電阻漂移時，都會導致編碼電壓偏離正常值。尤其老設備長期處於粉塵、油汙、潮濕、高溫環境，低壓高阻模擬節點很容易受到微弱漏電影響。
維修時不建議繼續通過拆三極管或強製接地來“試探”運行，因為這樣會改變原始電路狀態，造成新的 SEQ PRE READY 故障。正確做法是恢複原電路，然後對比好板測量每個三極管的基極、集電極、發射極電壓，以及斷電狀態下各腳對 TP1、0V、+5V、+15V 的電阻值。
八、LM324 與 CODING / PHASE 信號處理
在 TP1 CODING 附近可以看到 LM324 運放。LM324 在工業控製板中常用於模擬電壓緩衝、濾波、比較前級、加權求和、電壓跟隨和狀態信號整形。它可能直接或間接參與 CODING、PHASE 或三相采樣信號的處理。
如果 LM324 輸入端漏電、輸出端偏移、供電腳焊點不良、周圍反饋電阻漂移或小電容漏電，就可能造成 TP1 CODING 電壓偏離正常值。尤其在三相電源接入後，如果 PHASE 或三相采樣信號通過 LM324 某一路錯誤耦合到 CODING，TP1 就會出現“未上三相 1.4V，上三相 2.7V”的異常變化。
維修時應對比好板和壞板，重點測量 LM324 的以下位置：
如果好板某一路輸出穩定，而壞板對應輸出隨三相接入大幅變化，就可以把故障鎖定在該路運放或其外圍。
九、PHASE 信號與三相檢測鏈的排查
TP2 PHASE 是另一個必須關注的測試點。與 TP1 CODING 相比，PHASE 更可能對應三相同步或相位檢測信號。它未必是穩定直流電壓，用萬用表測 DC 值意義有限，最好用示波器觀察。
正常情況下，上三相主電源後，PHASE 應該出現穩定的同步脈衝、整形波形或穩定邏輯狀態。啟動時該信號不應消失、抖動或異常跳變。如果 PHASE 信號丟失，而 CODING 電壓也異常，主控板就可能認為三相主電源條件不成立，並報 AUX POWER。

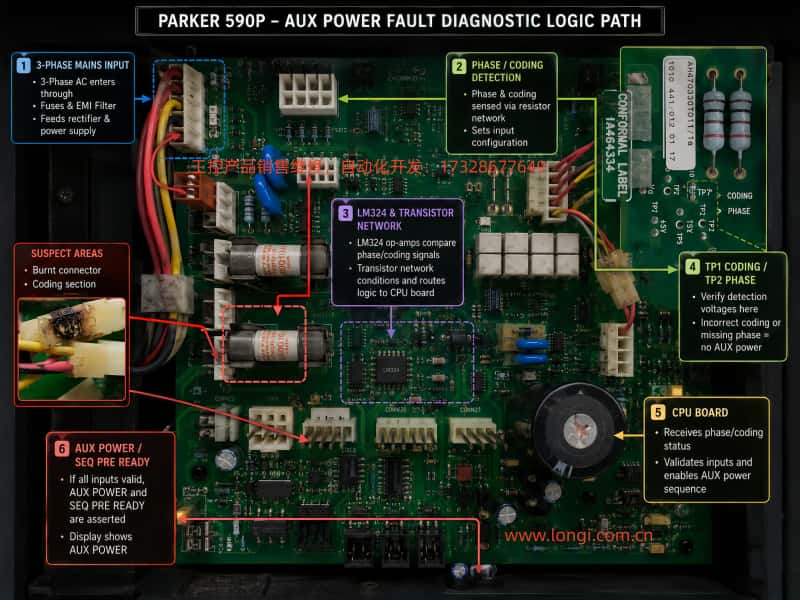

三相檢測鏈通常包含以下部分：
L1、L2、L3 三相輸入；
主接觸器前後電壓；
電源板上的采樣線束和插頭；
白色高壓采樣電阻；
47n Y2 電容及濾波網絡；
Schurter IF-0321-G 或類似隔離器件；
光耦、比較器或 LM393；
LM324 緩衝和整形；
三極管編碼網絡；
TP1 CODING、TP2 PHASE；
CPU 主板 ADC 或數字輸入。
在本案例照片中，部分插頭和線束存在明顯燒黑、碳化、過熱痕跡。這類問題不能忽視。碳化塑料會形成漏電路徑，高阻模擬信號非常容易受其影響。即使三相電壓本身正常，采樣插頭接觸不良、插針氧化、碳化汙染或線束局部過熱，也會導致 CPU 接收到錯誤的編碼或相位狀態。
十、為什麽相序不是唯一重點
直流調速器確實要考慮三相相序和相位同步，但本案例不能簡單判斷為“相序接反”。說明書中提到編碼電路具有相序自動跟蹤功能，這意味著普通的 L1/L2/L3 順序變化未必會直接造成報警。真正更容易造成 AUX POWER 的，是三相檢測鏈本身的異常。
例如：
這些問題比單純相序錯誤更值得優先排查。可以通過調換任意兩相做對比試驗，但如果相序調換後故障不變，重點仍應回到缺相檢測、采樣鏈和編碼電壓形成電路。
十一、推薦的維修檢測流程
針對類似 590P 啟動時報 AUX POWER 的故障，可以按以下順序排查。
第一步，確認單相輔助電源正常。檢查輔助 220V 輸入、保險、整流濾波、T15 開關電源、UC2844 供電、二次側整流和濾波電容。測量 TP7 +5V、TP6 +24V、TP4 +15V、TP5 -15V，黑表筆接 TP8 0V。上電、啟動、報警三個階段都要記錄。如果低壓電源穩定，則不應繼續盲目更換開關電源器件。
第二步，測量 TP1 CODING。正常板在本案例中約為 2.3V，接不接三相變化很小。故障板不上三相為 1.4V，上三相為 2.7V，明顯異常。維修時應恢複 CODING 三極管原狀，不要人為接地，不要拆件運行，然後對比好板測量 TP1 電壓。
第三步，測量 TP2 PHASE。最好使用示波器，不要隻依賴萬用表。觀察上三相、啟動瞬間和報警瞬間 PHASE 是否有穩定同步信號。如果 PHASE 丟失或異常抖動，應檢查三相采樣鏈。
第四步，對比好板和壞板的斷電電阻。重點測 TP1 對 TP8 0V、+5V、+15V、-15V、TP2 PHASE，以及 TP1 對三個三極管各腳的電阻。若壞板某一路阻值明顯小於好板，說明存在漏電或錯誤下拉。
第五步，檢查 CODING 三極管網絡。建議直接更換三個相關三極管，同時檢查基極電阻、集電極電阻、發射極電阻、小信號二極管和貼片電容。任何一個三極管輕微漏電，都可能導致 TP1 偏離正常值。
第六步，檢查 LM324 及外圍。對比好板測量 LM324 各輸出腳電壓，查找哪個輸出腳和 TP1 異常同步變化。必要時更換 LM324，並檢查反饋電阻和濾波電容。
第七步，處理三相采樣插頭和燒黑線束。燒黑插頭必須更換，碳化區域必須清理。如果板材已經碳化，應刮除碳化層並做絕緣處理。采樣線端子鬆動、氧化、發熱都會引發錯誤檢測。
第八步，檢查 LM393、光耦、IF-0321-G 和高壓采樣電阻。特別是三相檢測部分的白色大電阻、47n Y2 電容、隔離模塊輸入輸出和比較器輸出。缺相檢測和相位同步異常，很可能最終通過 CODING 或 PHASE 反饋給 CPU。
十二、維修結論
本案例表明，派克 590P 報 AUX POWER 時，不應隻從字麵理解為輔助開關電源損壞。590P 的 AUX POWER 故障既可能來自單相 220V 輔助電源，也可能來自三相主電源輸入、編碼同步電路、缺相檢測或相位檢測鏈路。
在本例中，+5V、+24V、+15V、-15V 在啟動前後均無明顯變化，說明低壓輔助電源基本正常。真正異常的是 TP1 CODING：好板無論是否接入三相電都穩定在約 2.3V，而故障板不上三相為 1.4V，上三相變為 2.7V。這說明故障板的 CODING 編碼節點被異常拉偏，並且受到三相檢測鏈影響。結合手冊中對編碼電路功能的描述，可以判斷故障重點應放在 CODING 三極管網絡、LM324、PHASE 信號、三相采樣隔離電路、燒黑插頭和主控板編碼輸入鏈路上。
對於這類故障，最有效的方法不是盲目更換主板，也不是單純代換 UC2844 或電解電容，而是利用好板作基準，圍繞 TP1 CODING 和 TP2 PHASE 做對比測量。隻要找到導致 TP1 從正常 2.3V 偏移到 1.4V / 2.7V 的支路，就能真正鎖定 AUX POWER 報警的根因。
最終維修方向應聚焦在：恢複 CODING 編碼電壓穩定性，清除三相采樣鏈對 CODING 的異常耦合，確保 CPU 主板獲得正確的功率板編碼、三相輸入狀態和同步相位信號。隻有這些條件全部成立，590P 才能從預備狀態進入正常運行狀態。
