安捷倫 VacIon Plus 20 離子泵使用指南——基於官方手冊的技術解讀與實操要點

一、產品定位與技術背景

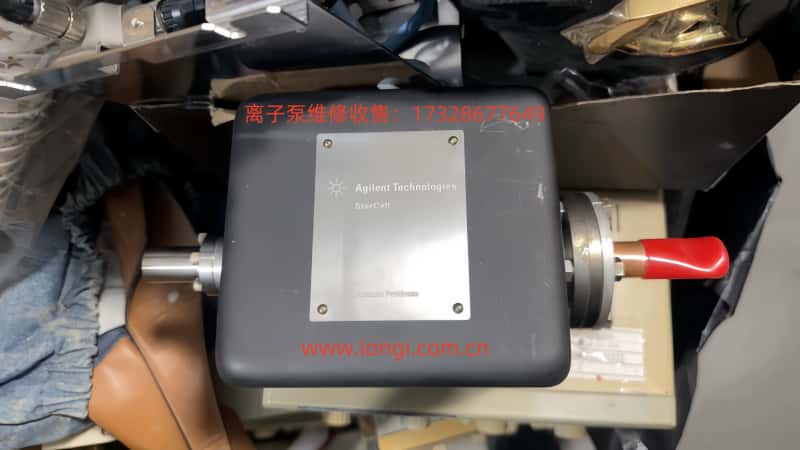

安捷倫 VacIon Plus 20 是一款中型離子泵，氮氣抽速為 20 L/s，屬於 VacIon Plus 係列中的主力型號（該係列涵蓋 0.4～1000 L/s 的完整區間）。它被設計用於超高真空（UHV）和極高真空（XHV）係統，核心應用場景包括：學術研究、高能物理學（HEP）實驗、粒子加速器與同步輻射環、掃描電子顯微鏡（SEM）、成像設備、放射醫療設備以及表麵分析儀器。

該泵的官方型號包括 919-1114（Diode，不帶磁體）、919-1115（Diode，帶鐵氧體磁體）、919-1144（StarCell，不帶磁體）、919-1145（StarCell，帶鐵氧體磁體）等多個變體，用戶可根據實際抽氣需求選擇不同的抽氣單元類型、磁體配置和真空高壓接頭方向。

二、核心技術原理

2.1 二極離子泵（Diode）工作機製

二極離子泵的核心由一個帶正電的陽極環和一個帶負電的鈦（Ti）陰極構成，二者浸沒在磁場中。通電後，電子在等離子體中撞擊氣體分子，產生正離子。輕離子（如 H₂、He）向陰極加速，穿透 Ti 層被掩埋吸收；重離子撞擊陰極使 Ti 濺射，濺射出的 Ti 覆蓋在陽極環內表麵，形成新鮮的化學活性膜，持續捕獲活性氣體（H₂、N₂、O₂ 等）。

關鍵局限：二極結構無法有效捕獲惰性氣體（如 Ar），因為惰性氣體不會與 Ti 發生化學反應，必須依靠物理濺射方式傳輸到陽極進行泵送，效率較低。

2.2 三極/StarCell 離子泵工作機製

安捷倫專有的 StarCell 抽氣單元是對傳統二極結構的根本性改進。其采用星形陰極幾何結構，大幅增加了惰性氣體作為高能中性粒子傳輸到陽極的概率，同時鈦陰極確保對 H₂ 保持高抽速。根據官方技術資料，StarCell 是唯一能夠處理大量惰性氣體和氫氣的離子泵，對甲烷（CH₄）、氬氣（Ar）和氦氣（He）具有最高的抽速和容量。

這意味著：如果你的係統中存在較高比例的惰性氣體或氫氣，StarCell 是明確優於 Diode 的選擇。

2.3 離子泵即真空計

由於離子泵產生的離子流與真空度成正比，在許多應用（尤其是 SEM）中，VacIon Plus 20 可以直接兼作電離真空計使用，這是渦輪分子泵等機械泵所不具備的特性。但前提是漏電流必須足夠低——安捷倫通過專利陽極設計（減少空體積、尖銳邊緣和金屬"晶須"）將漏電流降至極低水平，SEM 版本更是專門優化了這一指標。

三、關鍵性能參數一覽

參數解讀：最大啟動壓力 ≤ 5 × 10⁻² mbar 意味著該泵不能從大氣壓直接啟動，必須配合前級泵（如渦旋泵、隔膜泵）將係統抽至 10⁻² mbar 量級後方可開啟離子泵。極限真空 < 10⁻¹¹ mbar 已進入 XHV 範疇，足以滿足絕大多數表麵分析和粒子物理實驗的需求。

四、安裝前準備與係統集成

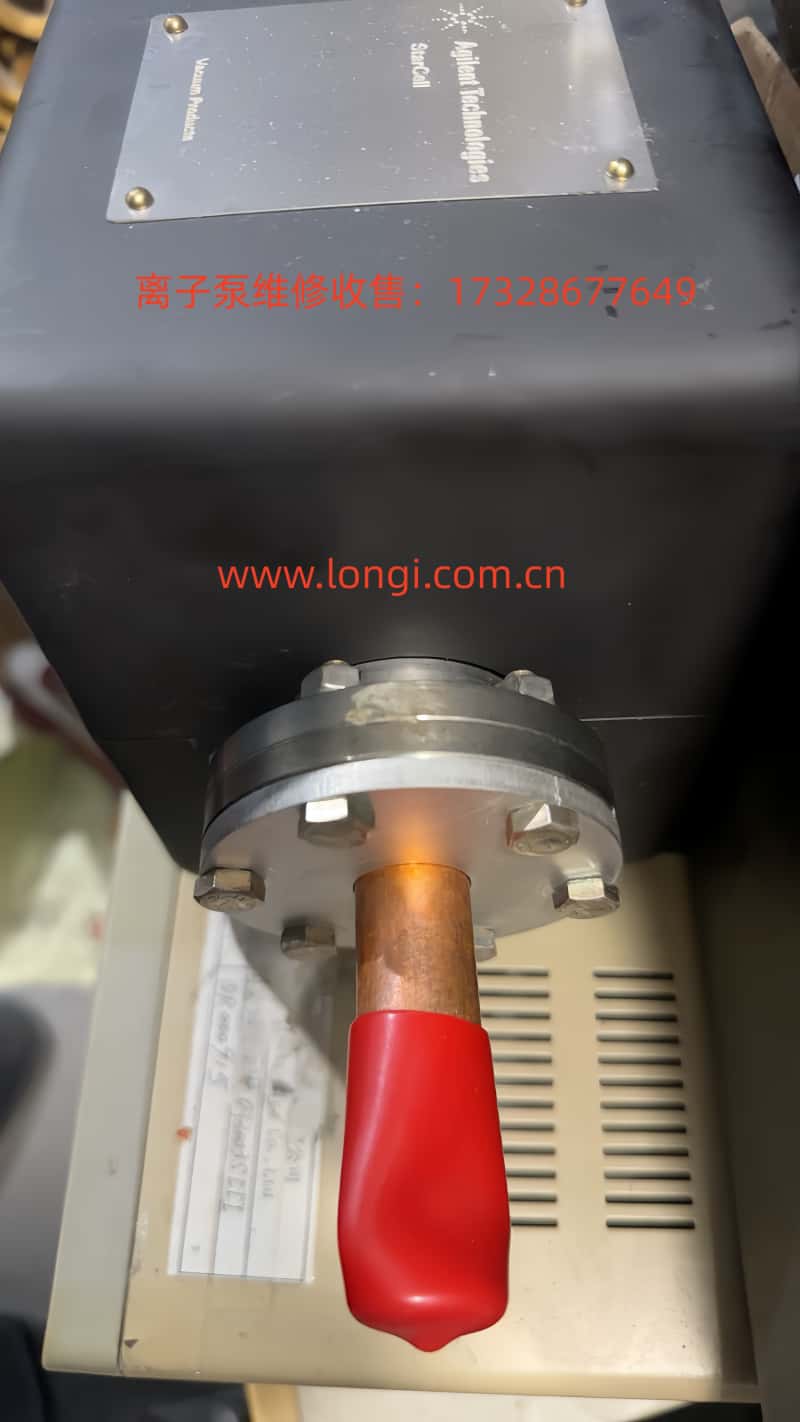

4.1 清潔度與真空密封性

手冊明確要求：泵在 >400 °C 條件下進行真空處理，並在真空下夾止，確保安裝前的清潔度和真空密封性。這一步驟絕非形式主義——任何表麵汙染物在 UHV 環境下都會成為放氣源，嚴重拖累極限真空。

實操建議：

• 安裝前用無水乙醇擦拭 ConFlat 法蘭麵，確保無劃痕、無顆粒。

• 銅墊圈（OFHC 銅）應為新件或經過退火處理的舊件，嚴禁使用有變形痕跡的墊圈。

• 螺栓按對角交叉順序分三次擰緊，力矩參考手冊推薦值（通常 ConFlat 2.75" 法蘭約為 20-25 N·m）。

4.2 磁體配置選擇

4.3 真空高壓接頭方向

ConFlat 法蘭為旋轉型設計，真空高壓接頭可選不同方向（Fischer、SHV 等）。選擇時需考慮：高壓電纜的走線空間、與其他部件的幹涉、以及是否需要光學擋板等附件。手冊支持定製泵體幾何形狀和額外孔位，如有特殊需求應在訂貨時明確。

五、開機操作流程

步驟一：前級泵抽氣

使用渦旋泵或隔膜泵將係統壓力降至 ≤ 5 × 10⁻² mbar。此為離子泵啟動的硬性門檻，不可跳過。

步驟二：開啟離子泵電源

接通加熱器電源（100-120 V 或 200-240 V，注意型號對應），待加熱器穩定後（約 5-10 分鍾），開啟高壓電源。

注意：手冊未給出具體的高壓開啟時序，但根據安捷倫離子泵通用操作規範，應先開啟燈絲（如果是帶燈絲的型號），等待離子流穩定後再逐步升至工作高壓。VacIon Plus 20 的 Diode/StarCell 版本通常無需燈絲，直接施加工作電壓即可。

步驟三：監控離子流與壓力

開機後，離子流應從高值（對應較差真空）逐漸下降，最終穩定在 nA 量級。同時真空計讀數應持續下降，最終達到 < 10⁻¹⁰ mbar。

異常判斷：

• 離子流始終居高不下 → 可能存在漏氣或前級泵未抽幹淨。

• 離子流異常波動 → 檢查高壓電源穩定性或磁體是否受外部幹擾。

• 壓力無法降至 10⁻⁹ mbar 以下 → 考慮烘烤係統（350 °C，數小時至數天）。

步驟四：烘烤（如需要）

若係統要求極限真空優於 10⁻¹⁰ mbar，需進行烘烤。VacIon Plus 20 最高可承受 350 °C 烘烤溫度（真空處理可達 400 °C 以上），但注意：

• 烘烤期間離子泵應保持開啟狀態，以持續抽除放氣。

• 升溫速率建議 ≤ 5 °C/min，避免熱衝擊導致法蘭泄漏。

• 烘烤結束後自然冷卻至室溫再關閉離子泵。

六、日常運維與故障排查

6.1 漏電流監控

低漏電流是 VacIon Plus 20 穩定運行的基石。手冊指出，SEM 版本具有低漏電流和高穩定性，可將電子幹擾降至更低。日常運維中應定期記錄離子泵在閉閥狀態下的離子流（即漏電流），若漏電流明顯升高（超過幾百 nA），說明陽極或絕緣體可能已被汙染，需安排維護。

6.2 磁體退磁風險

鐵氧體磁體在高溫環境下可能退磁。若係統需要頻繁烘烤至 300 °C 以上，建議選用耐高溫稀土磁體（NdFeB），但需評估其對周圍設備的磁場幹擾。手冊提供屏蔽磁體選項，可在強磁場環境中使用。

6.3 抽氣單元更換

根據安捷倫官方維護指南：

• 150 L/s 及以上規格的離子泵可單獨更換抽氣單元（StarCell / Diode / Noble Diode）。

• VacIon Plus 20 屬於較小規格，通常更換整個泵體，保留磁體繼續使用，以降低維護成本。

可選抽氣單元對比：

6.4 常見故障與處理

七、關機與長期停機

7.1 正常關機

1. 關閉離子泵高壓電源。

2. 保持加熱器開啟，繼續運行 10-15 分鍾（驅除泵體內殘餘氣體）。

3. 關閉加熱器電源。

4. 關閉前級泵。

5. 充入幹燥氮氣或氬氣至大氣壓（防止大氣中水分在泵體內凝結）。

7.2 長期停機（超過 1 周）

手冊建議長期停機前將泵內充滿甲醇或惰性氣體，防止密封件幹化。具體操作：用甲醇衝洗係統 30 分鍾，關閉泵前將流速降至零，保持泵內充滿甲醇。重新啟用時，需先用前級泵將甲醇蒸氣抽除，再按正常流程啟動離子泵。

八、選型決策樹

麵對 919-1114、919-1115、919-1144、919-1145 等多個型號，決策邏輯如下：

1. 係統中是否有大量惰性氣體（Ar、He）？

• 是 → 選 StarCell（919-1144 / 919-1145）

• 否 → 進入下一步

2. 是否需要兼顧混合氣體抽速？

• 是 → 選 Noble Diode（如有此配置）

• 否 → 選 Diode（919-1114 / 919-1115）

3. 是否已有外部磁體？

• 是 → 選不帶磁體版本（節省成本）

• 否 → 根據磁場幹擾容忍度選鐵氧體或稀土磁體

4. 高壓接頭方向是否有特殊要求？

• 是 → 選對應定製型號（如 919-1145M021 為 SHV 接頭，919-1145M022 為 90° 接頭）

• 否 → 標準 Fischer 接頭即可

九、總結

VacIon Plus 20 並非一台"接上電就能用"的設備，它是一套需要與前級泵、真空計、烘烤係統協同工作的完整真空解決方案。手冊中每一個參數——從 5 × 10⁻² mbar 的最大啟動壓力到 350 °C 的烘烤上限，從 StarCell 的惰性氣體處理能力到 SEM 版本的低漏電流設計——都是在數十年 UHV 應用中錘煉出來的工程約束。

理解這些約束，比記住操作步驟更重要。因為當係統出問題時，真正能幫你定位故障的，不是手冊第幾頁寫了什麽，而是你是否真正理解了離子泵在每一個壓力區間、每一種氣體環境下的物理行為。
