施耐德 ATV660 變頻器報 SCF1“Motor short circuit”與 Power Brick 1 Diag Not OK 的故障機理、診斷流程與維修處理
一、故障背景與設備基本情況
在大功率工業傳動係統中，施耐德 Altivar Process 係列變頻器廣泛應用於風機、水泵、壓縮機、冷卻係統、輸送設備以及大型工藝機組。ATV660 屬於 Altivar Process 係列中的櫃式變頻器，通常用於中大功率電機控製場合。本文討論的故障對象為一台 Schneider Electric Altivar Process ATV660C31Q4X10-EP 櫃式變頻器，銘牌功率等級為 ND 315kW / HD 250kW，輸入電壓為 三相 380–415V，輸出電流等級約為 ND 590A / HD 477A。
現場配套電機為 WEG 三相異步電機，銘牌顯示電壓 400V，頻率 50Hz，功率約 260kW，額定電流約 435A，轉速約 2984rpm。從容量匹配角度看，該電機電流低於變頻器 HD 輸出電流 477A，正常情況下兩者容量基本匹配。因此，當變頻器啟動後報 SCF1 Motor short circuit，同時診斷界麵顯示 IGBT Diag w motor / Power Brick 1 Diag：Not OK 時，不能簡單理解為普通參數設置錯誤，而應重點按照“輸出側短路、電機電纜絕緣異常、功率模塊異常、驅動板或電流檢測異常”這幾條主線進行係統排查。
該類故障如果處理不當，反複複位、反複啟動，很容易造成 IGBT 功率模塊二次損壞，甚至進一步燒毀驅動板、直流母排、熔斷器或整流單元。因此，本文圍繞 SCF1 與 Power Brick 1 Diag Not OK 這兩個核心故障信息，分析其產生機理、現場判斷邏輯、檢測方法以及維修處理方案。
二、SCF1“Motor short circuit”的含義
ATV660 麵板顯示 SCF1 Motor short circuit，從字麵意思看是“電機短路”。但在變頻器實際診斷邏輯中，它不一定隻代表電機繞組真正短路，也可能是變頻器檢測到了與電機短路特征類似的異常電流波形或功率級異常。
常見觸發條件包括：
電機繞組相間短路；
電機繞組對地絕緣下降；
電機電纜相間短路；
電機電纜對地漏電嚴重；
輸出端 U/V/W 接線錯誤；
輸出側接有不允許的電容、補償櫃或舊星三角啟動回路；
輸出接觸器接觸不良或在運行中動作；
變頻器 IGBT 模塊內部短路；
IGBT 驅動板異常導致某橋臂誤導通；
電流傳感器或檢測回路異常，造成控製板誤判；
變頻器參數與電機嚴重不匹配，啟動電流異常；
電機機械負載卡死，引起啟動電流瞬間過大。
因此，SCF1 不能隻按“電機壞了”處理，也不能隻按“變頻器壞了”處理。正確做法是先區分故障發生在 變頻器輸出外部回路，還是發生在 變頻器內部功率單元。
三、Power Brick 1 Diag Not OK 的診斷意義
第二個重要信息是診斷界麵顯示：
IGBT Diag w motor
Power Brick 1 Diag：Not OK
這個信息比單獨 SCF1 更關鍵。ATV660 這類大功率櫃式變頻器內部通常由功率模塊、驅動板、電流檢測、電容母線、散熱係統和控製單元組成。所謂 Power Brick，可以理解為功率磚、功率單元或功率模塊組。Power Brick 1 Diag Not OK 表示變頻器在進行功率級診斷時，第 1 組功率單元的檢測結果不正常。
需要注意，“w motor”通常表示該診斷與電機連接狀態相關，或者診斷是在帶電機條件下進行。此時診斷異常可能來自兩個方向：
一是電機或電纜接上以後，外部短路條件使功率模塊診斷失敗；
二是功率模塊本身已經異常，即使不接電機也會顯示 Not OK。
所以判斷該故障的關鍵步驟不是繼續修改通信參數，也不是繼續嚐試 RUN，而是必須進行 斷開電機後的本體診斷。
四、故障現象背後的電氣機理
變頻器輸出端並不是普通工頻電源，而是由 IGBT 高頻開關調製後形成的 PWM 電壓。控製板根據電流傳感器、直流母線電壓、IGBT 驅動反饋、輸出相電流平衡情況來判斷係統是否安全。
當輸出側存在短路或嚴重絕緣問題時，變頻器啟動瞬間可能出現以下現象：
某一相輸出電流瞬間異常升高；
三相電流嚴重不平衡；
IGBT 飽和壓降異常；
驅動板檢測到 desaturation 保護信號；
直流母線電流衝擊過大；
控製板根據電流反饋判斷輸出短路；
變頻器停止輸出並報 SCF1。
如果 IGBT 模塊內部已經局部損壞，例如某一橋臂擊穿、驅動電阻燒毀、門極回路異常、反饋光耦損壞，也會導致類似結果。此時即使電機完全正常，變頻器也可能一運行就報短路，甚至不運行時診斷也顯示功率磚異常。
這類故障的危險點在於：如果現場人員認為隻是“報警誤報”，不斷複位強啟，功率模塊可能從輕微異常發展成徹底擊穿，造成維修成本成倍增加。
五、第一原則：不要反複強行啟動
當變頻器顯示 SCF1，並且 Power Brick 1 Diag Not OK 時，現場第一條處理原則是：
禁止反複按 RUN 或反複複位啟動。
很多現場人員遇到故障後會習慣性按 STOP/RESET，再重新啟動。對於普通過載、外部聯鎖或低壓故障，這種操作有時問題不大；但對於 SCF1 這類短路類故障，重複啟動風險很高。
因為每一次啟動，IGBT 都會重新承受一次衝擊電流。如果輸出側確實短路，或者功率模塊本身已經異常，重複啟動可能導致：
IGBT 模塊炸裂；
驅動板燒毀；
直流熔斷器熔斷；
母排拉弧；
輸入整流橋受衝擊；
控製板報更多級聯故障；
維修範圍擴大。
所以正確處理思路是：停機、斷電、放電、斷開輸出、電氣檢測、分段判斷。

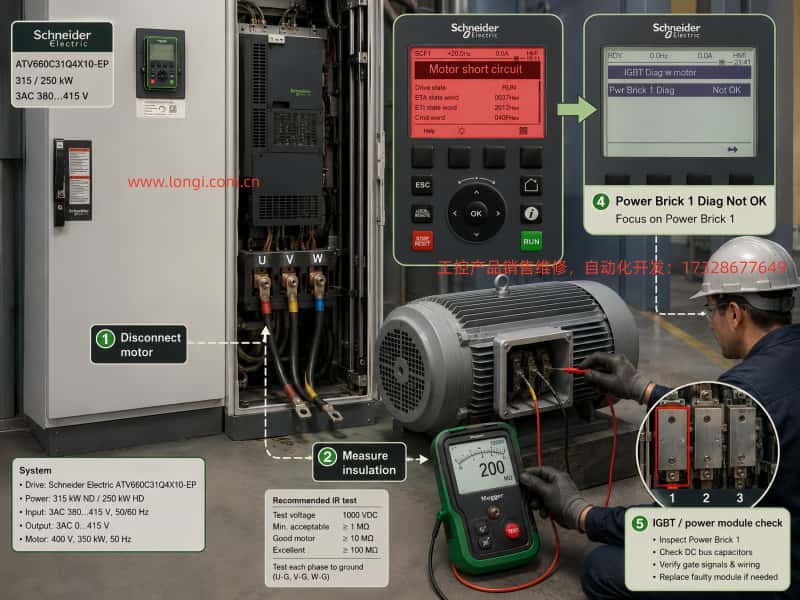

六、核心判斷步驟：斷開電機後測試
區分外部問題與內部問題的最有效方法，是斷開變頻器輸出端到電機的三根線。
操作流程如下：
切斷主電源；
等待變頻器直流母線完全放電；
用萬用表確認 DC+ 與 DC- 之間電壓已降到安全範圍；
拆下變頻器輸出端 U/T1、V/T2、W/T3 到電機的三根線；
保持變頻器輸出端空載；
重新上電；
進入診斷菜單，觀察 Power Brick 1 Diag 狀態；
必要時進行低頻空載輸出測試，但必須謹慎。
判斷邏輯如下：
如果斷開電機後，Power Brick 1 Diag 變為 OK，說明變頻器本體大概率沒有明顯硬件短路，問題重點轉向電機、電機電纜、輸出側接線或負載。
如果斷開電機後，Power Brick 1 Diag 仍然 Not OK，則變頻器內部硬件故障概率很高，重點懷疑 Power Brick 1 對應的 IGBT 模塊、驅動板、檢測電路、母排絕緣或電流傳感器。
如果斷開電機後仍報 SCF1，基本可判定問題不在電機，而在變頻器功率級內部或輸出端子附近存在短路、漏電、碳化、潮濕導電等問題。
如果斷開電機後正常，重新接電機立即報 SCF1，則重點檢查電機繞組、電纜、接線盒、輸出接觸器及輸出附件。
這個步驟在現場非常關鍵，因為它可以快速把故障範圍一分為二，避免盲目拆機或盲目更換電機。
七、電機和電纜絕緣檢測方法
對於 400V、260kW 等級的大功率電機，檢查絕緣不能隻用普通萬用表。普通萬用表隻能發現明顯短路，對受潮、老化、局部擊穿等問題判斷能力很弱。應使用 1000V 兆歐表 對電機和電纜進行絕緣測試。
測試前必須斷開變頻器輸出線，避免兆歐表高壓損壞變頻器內部器件。測試項目包括：
U 相對地；
V 相對地；
W 相對地；
U-V 相間；
V-W 相間；
U-W 相間。
對於這種等級的電機，理想狀態下絕緣應達到幾十兆歐甚至上百兆歐。若絕緣值明顯偏低，特別是低於 10MΩ，現場就必須謹慎；若低於 1MΩ，則不應直接接變頻器運行。
除了冷態絕緣，還要考慮熱態絕緣。有些電機冷態測量還可以，但運行一段時間後繞組受熱、絕緣膨脹、潮氣遷移，絕緣下降，變頻器啟動或升頻時就會報短路或過流。因此，如果故障是在運行到某個頻率或某個負載點後才出現，也要考慮熱態絕緣下降問題。
另外，電機電纜同樣需要單獨檢測。現場常見問題包括：
電纜外皮破損；
電纜中間接頭受潮；
穿管處擠壓損傷；
電纜屏蔽層與相線接觸；
電纜接線端子碳化；
電機接線盒進水；
接線鼻子鬆動發熱後絕緣燒焦。
對於大功率變頻器，電機電纜絕緣問題非常常見，尤其是設備長期停放、現場潮濕、櫃體進灰、線纜老化或經過搬遷後重新接線的場合。
八、輸出側接線與附件檢查
SCF1 故障還經常由輸出側接線結構不合理引起。變頻器輸出端 U/V/W 到電機之間，原則上應保持清晰、直接、可靠。現場如果曾經使用工頻啟動、星三角啟動、軟啟動器或功率因數補償裝置，改造為變頻器後必須徹底檢查原有回路。
以下裝置如果接在變頻器輸出側，容易引發故障：
功率因數補償電容；
電容補償櫃；
未拆除的星三角接觸器回路；
輸出側接觸器動作時序錯誤；
熱繼電器接線方式不當；
多台電機並聯但沒有正確配置；
輸出濾波器型號或接線錯誤；
電抗器接錯位置；
電機保護器內部接點燒蝕；
輸出端子鬆動、發熱、碳化。
特別是輸出側電容，是變頻器輸出回路中的高風險因素。變頻器輸出為 PWM 波形，電容會造成很大的高頻充放電電流，可能被變頻器識別為短路，也可能直接損壞 IGBT。
輸出接觸器也要謹慎。如果接觸器在變頻器運行中吸合或斷開，會產生劇烈衝擊，容易觸發短路、過流、IGBT 保護等故障。若係統必須使用輸出接觸器，應確保接觸器動作邏輯與變頻器運行狀態嚴格聯鎖，不能在有輸出時切換。
九、參數設置錯誤是否會導致 SCF1
參數錯誤通常更容易導致過流、過載、失速、速度異常或電機發熱，但在某些情況下也可能誘發 SCF1。例如：
電機額定電流設置過大；
電機額定電壓、頻率設置錯誤；
控製方式選擇不適合；
加速時間設置過短；
轉矩提升過高；
啟動頻率設置異常；
電機自整定數據錯誤；
電機容量與變頻器參數不匹配；
多電機係統按單電機方式設置；
機械負載很重但加速斜坡過陡。
對於本文中的電機，正確的基礎參數應圍繞銘牌輸入：
電機額定電壓：400V；
電機額定頻率：50Hz；
電機額定功率：260kW；
電機額定電流：435A；
電機額定轉速：2984rpm；
功率因數：0.90。
加速時間建議先設長一些，例如 30–60 秒，重載場合可更長。減速時間也不能太短，否則可能導致直流母線過壓。初次調試建議先使用本地麵板低頻測試，例如 5Hz 或 10Hz，確認方向、電流、振動、聲音均正常後，再逐步升頻。
但是需要強調，若診斷菜單已經顯示 Power Brick 1 Diag Not OK，不能隻依賴參數調整。參數可以檢查，但不能替代硬件檢測。
十、機械負載因素的影響
大功率變頻係統報 SCF1 時，也不能完全忽視機械負載。雖然 SCF1 主要指向短路類問題，但如果電機啟動時機械負載卡死，或者泵、風機、壓縮機存在嚴重堵轉，也會導致啟動電流異常大，間接觸發保護。
應檢查：
電機軸是否能手動盤動；
負載是否卡死；
泵體是否有異物；
風機葉輪是否碰殼；
軸承是否抱死；
聯軸器是否卡滯；
皮帶或傳動機構是否過緊；
閥門是否處於不合理狀態；
工藝管道是否堵塞；
是否存在反向壓力或倒灌。
如果可以安全脫開負載，應先進行電機空載測試。若電機空載正常，帶負載立即報故障，則說明機械側或負載特性需要進一步分析。
十一、變頻器內部硬件故障的判斷
當斷開電機後 Power Brick 1 Diag 仍然 Not OK，維修重點應轉向變頻器內部。ATV660 這種大功率櫃機內部結構複雜，不建議非專業人員隨意拆卸功率模塊，但可以做初步檢查。
重點檢查部位包括：
Power Brick 1 對應的 IGBT 模塊；
IGBT 驅動板；
驅動板供電；
門極電阻；
驅動光耦或隔離器件；
直流母排；
輸出銅排；
電流傳感器；
功率模塊連接排線；
散熱器及風道；
控製板到功率板的通訊連接；
櫃內是否有灰塵、油汙、潮氣、金屬粉末或蟲害。
IGBT 模塊損壞通常有幾種表現：
一是模塊內部 C-E 短路，用萬用表二極管檔或專用測試儀可發現明顯異常；
二是模塊靜態測量正常，但帶電驅動時某橋臂失控；
三是驅動板無法正確驅動 IGBT，造成保護；
四是電流反饋異常，使控製板誤判短路；
五是功率模塊局部老化，升頻或帶載後才出現故障。
對於大功率模塊，普通萬用表隻能做初步篩查，不能完全判斷好壞。若變頻器曾經受潮、進灰、遭雷擊、電機短路衝擊或長期高溫運行，即使靜態測量沒有明顯短路，也可能存在動態故障。
十二、電流傳感器與檢測回路的可能性
SCF1 的判斷依賴電流檢測。如果電流傳感器損壞、偏置漂移、連接線鬆動、供電異常，也可能造成變頻器誤以為輸出短路。
常見表現包括：
未運行時顯示有異常電流；
三相電流顯示不平衡；
輸出空載仍報過流或短路；
診斷界麵顯示功率單元異常；
複位後短時間正常，運行後再次故障；
拍打或震動櫃體後故障狀態變化。
檢查時應觀察麵板監控參數中的輸出電流。如果變頻器沒有運行，理論上輸出電流應接近 0A。若停止狀態仍顯示明顯電流，或某相電流異常，就要懷疑電流檢測回路。
電流傳感器周圍也要檢查是否有接插件鬆動、灰塵導電、潮濕、屏蔽線破損、插頭氧化等問題。
十三、櫃體環境與維護因素

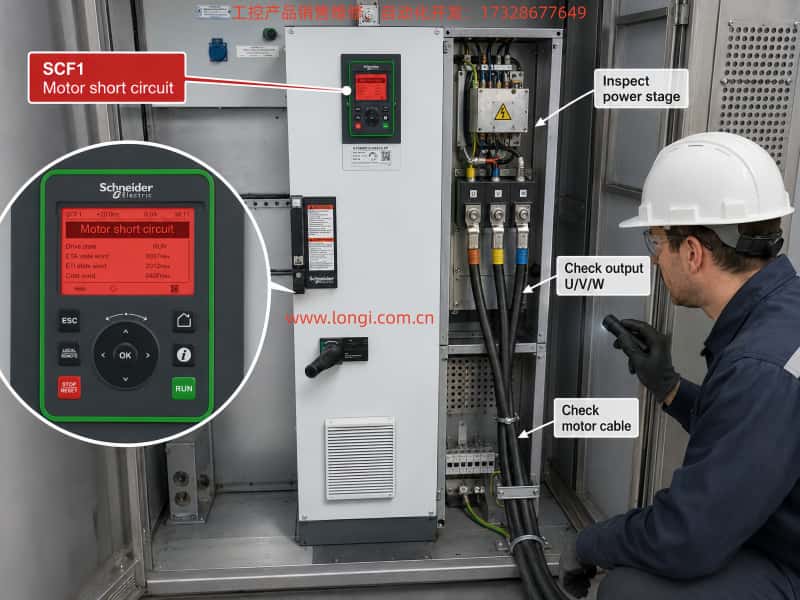

ATV660 是櫃式變頻器，現場安裝環境對穩定性影響很大。本文圖片中可以看到變頻器位於設備櫃或機房環境中，櫃體周圍有灰塵和雜物。大功率變頻器長期運行時，內部散熱風道會吸入灰塵、油霧、潮氣、金屬粉塵，若維護不到位，會造成絕緣下降和功率器件過熱。
環境問題可能導致：
IGBT 散熱不良；
驅動板表麵漏電；
母排間灰塵導電；
接插件氧化；
風扇故障；
溫度傳感器異常；
電容老化加速；
櫃內局部凝露；
功率端子發熱變色；
控製板誤報警。
因此，在處理 SCF1 時，應同步檢查櫃體環境和散熱係統。特別是大功率櫃機，散熱風扇、濾網、風道、熱交換區域必須保持暢通。若風道堵塞，功率模塊長期高溫運行，最終也可能發展成功率磚診斷異常。
十四、推薦的現場診斷流程
針對 ATV660 報 SCF1 與 Power Brick 1 Diag Not OK，建議采用如下流程：
第一步：記錄故障信息。拍下麵板故障代碼、診斷菜單、運行頻率、電流、命令源、狀態字等信息。
第二步：停止複位和重複啟動，切斷電源，等待放電。
第三步：檢查輸出端子 U/V/W 是否鬆動、燒蝕、接錯或有異物。
第四步：斷開電機電纜，使變頻器輸出端空載。
第五步：重新上電，查看 Power Brick 1 Diag 是否恢複 OK。
第六步：若空載診斷 OK，轉向檢測電機、電纜和輸出回路。
第七步：使用 1000V 兆歐表測量電機和電纜絕緣。
第八步：檢查電機接線盒是否進水、端子是否燒蝕、繞組是否不平衡。
第九步：檢查輸出側是否存在接觸器、電容、星三角舊回路、濾波器或其他附件。
第十步：如果外部全部正常，再進行低頻本地模式測試。
第十一步：如果斷開電機後診斷仍 Not OK，則拆檢變頻器內部功率單元。
第十二步：重點檢測 IGBT 模塊、驅動板、電流傳感器、母排和排線。
第十三步：修複或更換故障部件後，先空載測試，再接電機低頻測試，最後逐步恢複 UCP 或 PLC 通訊控製。
這個流程的核心是先區分內外部故障，避免在故障原因未明時盲目修改參數。
十五、維修後的調試注意事項
當故障排除後，不應立即恢複滿負載運行。應按以下步驟逐步調試：
確認所有功率端子已緊固；
確認電機絕緣合格；
確認櫃內無工具、螺絲、金屬屑；
確認風扇和散熱係統正常；
確認電機銘牌參數輸入正確；
先切換到本地 Local 模式；
低頻 5Hz 試運行；
觀察三相電流是否平衡；
升至 10Hz、20Hz、30Hz 分段測試；
檢查電機振動、聲音和溫升；
檢查負載側是否正常；
確認無故障後再切回 Remote 或 UCP 控製；
最後恢複自動控製邏輯。
對於 UCP 通訊控製，還應確認命令源與頻率源設置正確。例如啟動停止來自端子還是通訊，頻率給定來自模擬量還是通訊，故障複位來自麵板還是遠程係統。通訊控製沒有配置正確，通常不會直接造成 SCF1，但可能造成誤啟動、頻率給定異常或運行狀態判斷錯誤，所以應在硬件故障確認排除後再處理通訊問題。
十六、結論
施耐德 ATV660 變頻器啟動後報 SCF1 Motor short circuit，同時診斷界麵顯示 IGBT Diag w motor / Power Brick 1 Diag Not OK，屬於需要高度重視的短路類和功率級診斷類故障。該故障不能簡單歸結為參數設置錯誤，也不能通過反複複位啟動來解決。
正確的判斷思路是：先停機保護設備，再斷開電機輸出線，通過空載診斷區分外部電機電纜問題與變頻器內部功率單元問題。如果斷開電機後診斷恢複正常，應重點檢查電機繞組、電纜絕緣、輸出接線、接觸器、電容補償和負載卡滯。如果斷開電機後 Power Brick 1 Diag 仍然 Not OK，則應重點檢查 IGBT 功率模塊、驅動板、電流傳感器、母排、排線以及櫃內環境。
對於 250–315kW 等級的大功率櫃式變頻器，SCF1 故障的維修風險較高。現場人員應避免盲目強啟，必須使用兆歐表、低阻測試、靜態模塊檢測、診斷菜單和分段隔離法進行係統排查。隻有在確認電機、電纜、輸出回路和變頻器功率單元均正常後，才可以重新進行電機參數設置、自整定、本地低頻試運行以及 UCP/PLC 遠程控製恢複。
這類故障的本質不是單一報警代碼，而是變頻器、電機、電纜、負載和控製係統共同作用下的保護結果。維修人員隻有按照“先安全、後隔離、再檢測、再判斷、最後恢複”的邏輯處理，才能避免誤判和二次損壞，最終實現可靠修複。
