施耐德 ATV660 驅動器故障排查：由 X22 通訊線問題引起的 Internal Error 29

摘要

工業變頻器（VFD）在現代自動化係統中發揮著關鍵作用，能夠對電機速度和轉矩進行精確控製。施耐德 Altivar Process ATV660 係列廣泛應用於重工業場景，要求高可靠性和連續運行。盡管設計穩健，驅動器仍可能出現內部錯誤，影響生產。本文分析了 ATV660 常見的 Internal Error 29 故障，並通過案例說明該錯誤可由 X22 通訊線未正確固定 引發，而非控製板故障。文章內容涵蓋係統架構、故障診斷、維護實踐以及預防策略，為工程技術人員提供參考。

1. 引言

變頻器通過調節電機輸入電壓和頻率來控製電機運行。在高功率工業環境中，變頻器故障可能導致顯著停機和生產損失。施耐德 ATV660 係列設計用於高負荷工業應用，具備集成過程控製、節能和與上位自動化係統的通信功能。

雖然該係列驅動器結構穩健，但仍可能出現 Internal Error 29。傳統上，這類錯誤通常被認為是控製板、EEPROM 或固件異常導致。然而實際案例表明，外部硬件連接問題，特別是通訊線問題，也可能觸發相同錯誤。本文通過案例研究、故障分析以及維護建議，為工程師提供排查 Internal Error 29 的方法。

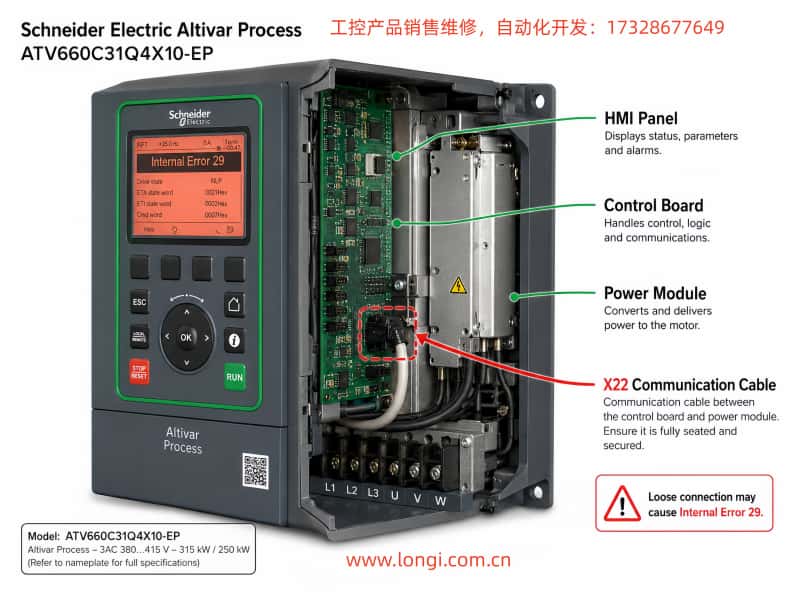

2. ATV660 係統架構概述

ATV660 驅動器主要由以下模塊組成：

1. 功率模塊 (Power Module, PM)： 負責將交流輸入轉換為可控交流輸出，供電機使用，包括 IGBT 橋、直流母線電容和輸出濾波器。

2. 控製板 (Control Board, CB)： 實現驅動邏輯、控製算法，並與其他模塊及上位係統通信。

3. 接口與通訊模塊： 提供與過程自動化網絡和 SCADA 係統的連接。X22 通訊線為控製板與功率模塊之間的重要內部通信線。

4. 輸入/輸出端子： 接收啟動/停止、速度命令及反饋信號。

5. 操作麵板 (HMI Panel)： 提供狀態顯示、參數設置和故障報警。

X22 通訊線用於在控製板和功率模塊之間傳輸關鍵同步及監測信號。任何連接中斷都會導致控製板在自檢時檢測到通信失敗，從而觸發 Internal Error 29。

3. Internal Error 29 的典型原因

Internal Error 29 被診斷為 關鍵內部通信或控製故障。常見觸發因素包括：

• 控製板元件故障（邏輯芯片、FPGA 或 EEPROM）

• 功率模塊故障影響控製信號

• 固件損壞或版本不匹配

• 內部通信線鬆動或接觸不良（如 X22、X21）

• 模塊間接線鬆動或環境因素（振動、灰塵、濕度）

很多工程師初步診斷時會認為錯誤源自控製板，導致不必要的板件更換。實際案例顯示，僅是通訊線問題也會產生相同症狀。

4. 案例研究：X22 通訊線問題

4.1 故障描述

尼日利亞客戶報告其 ATV660C31Q4X10-EP 驅動器顯示 Internal Error 29。初步判斷為控製板故障。驅動器額定功率 315 kW / 250 kW，輸入電壓 3AC 380–415V，用於重工業生產。

4.2 初步診斷步驟

1. 斷電重啟並嚐試麵板 RESET

2. 驗證輸入輸出電壓穩定

3. 檢查電機連接，排除短路

4. 使用 SoMove 檢查參數和固件版本

執行以上步驟後，錯誤仍然存在，且控製板和功率模塊未發現可見損壞。

4.3 根本原因確認

詳細檢查後發現 X22 通訊線未正確固定，連接器輕微位移導致控製板與功率模塊信號間歇中斷。控製板檢測到通信失敗，從而觸發 Internal Error 29。

在固定 X22 線後：

• Internal Error 29 立即消除

• 驅動器恢複正常運行，無需更換硬件

• 無其他錯誤或報警

該案例顯示，維護或運輸後的內部通訊線檢查非常關鍵。

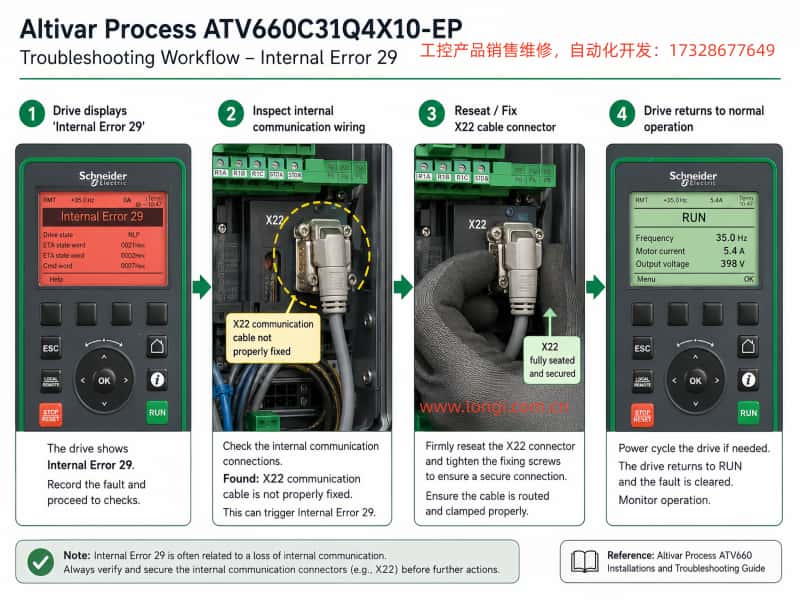

5. Internal Error 29 的診斷策略

排查 Internal Error 29 可遵循以下係統步驟：

1. 記錄驅動狀態

• 記錄錯誤碼、運行條件及參數

2. 受控重啟

• 斷電 5–10 分鍾後上電並 RESET

3. 檢查外部連接

• 確保電機及現場接線、接地正確

• 檢查 X22 等內部通信線是否牢固

4. 檢查內部模塊

• 檢查控製板、功率模塊及接口連接

• 清理灰塵或氧化，確認插接良好

5. 軟件與固件驗證

• 使用 SoMove / Drive Composer 備份參數

• 確認固件版本及兼容性

6. 受控測試運行

• 空載測試，監控是否再次出現錯誤

• 若錯誤持續，考慮模塊更換

通過以上步驟，可避免不必要的控製板更換，降低停機成本。

6. 維護最佳實踐

1. 線纜管理

• 內部連接器確保牢固

• 線纜標識清晰，便於後續維護

2. 定期檢查

• 維護或運輸後檢查連接器

• 使用固定夾或紮帶防止振動鬆動

3. 環境控製

• 保持驅動器內部清潔幹燥

• 避免灰塵、濕度及極端溫度

4. 操作員培訓

• 教育操作員正確處理內部連接器

• 強調檢查通信線的重要性

5. 參數備份

• 定期備份驅動器參數和固件

• 維護固件和參數更新記錄

7. 防止故障再次發生

X22 通訊線引發的 Internal Error 29 完全可預防：

• 確保 X22 及其他關鍵線纜固定牢靠

• 維護或運輸後檢查所有連接

• 建立維護記錄，保證可追溯性

執行以上措施，可提升驅動器運行可靠性，降低不必要的硬件更換及停機風險。

8. 結論

ATV660 係列驅動器雖然穩健，但 內部通訊線鬆動 也可能觸發 Internal Error 29。案例表明：

• Internal Error 29 並非總是控製板故障

• X22 通訊線鬆動即可導致相同錯誤

• 係統化診斷、仔細檢查和維護預防措施，可有效解決問題，無需更換硬件

通過采用結構化排查和預防策略，可提升驅動器可靠性、降低維修成本、保障生產連續性。
