AC 伺服驅動器 MG-KAS20AA “A.03” 報警故障分析與處理指南

一、故障概述

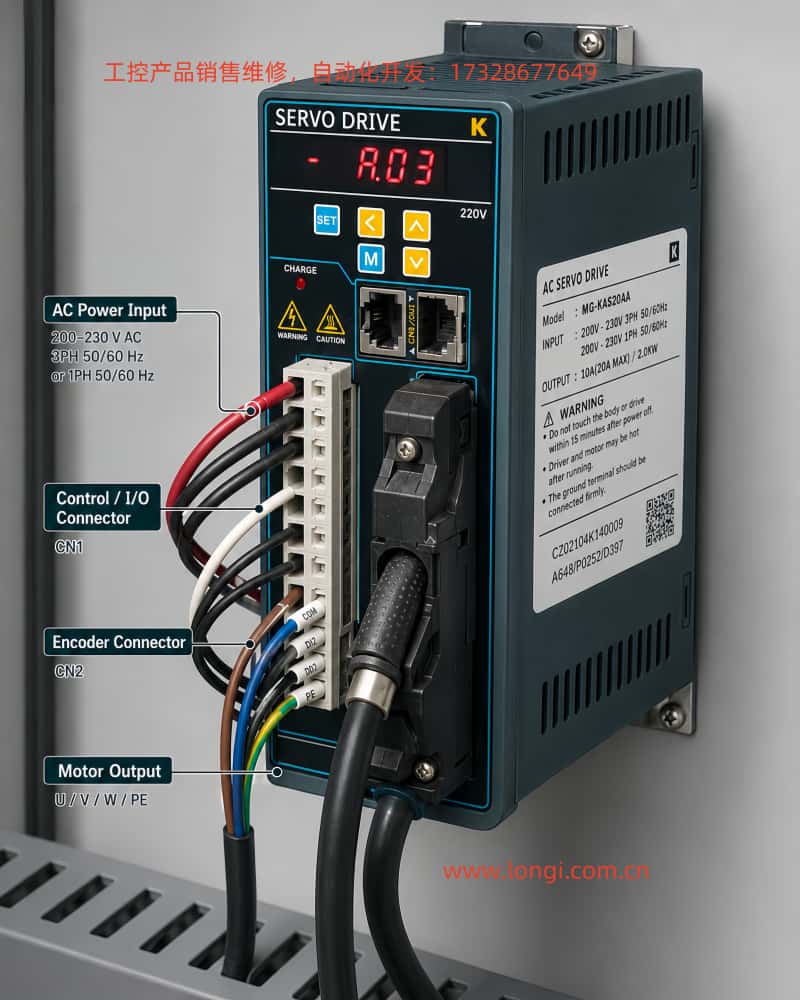

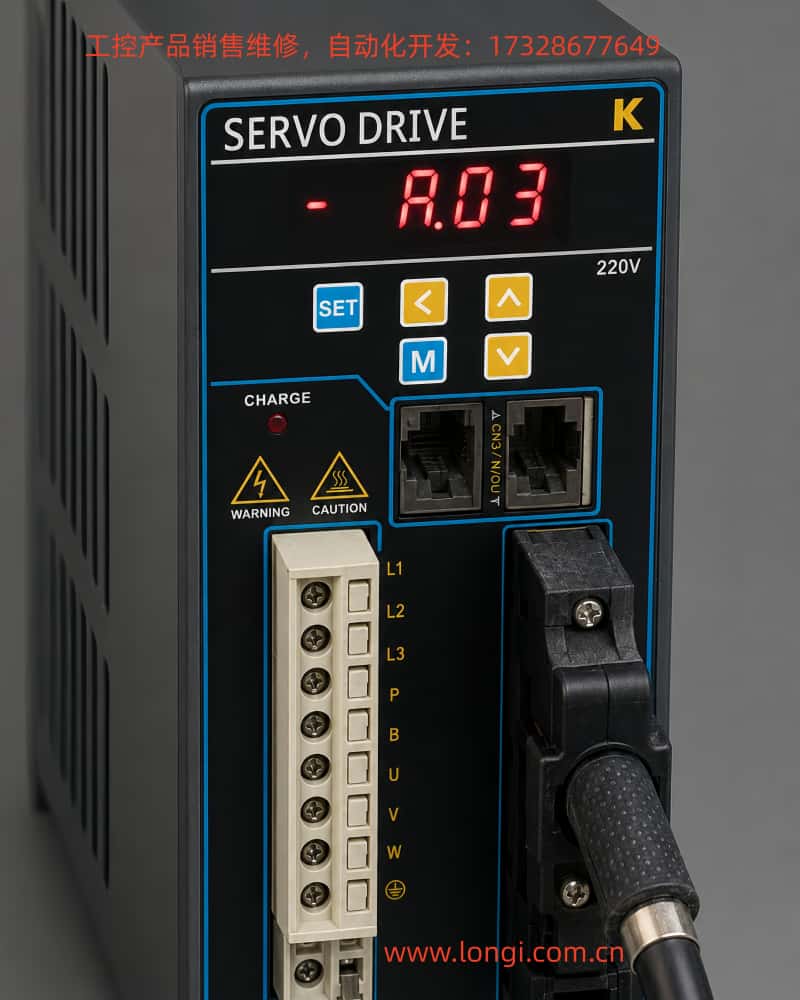

在工業自動化控製係統中，伺服驅動器是實現精密位置、速度及轉矩控製的核心設備。根據用戶反饋與實測圖片（見附件 1 和 2），型號為 MG-KAS20AA 的 K 係列交流伺服驅動器在運行過程中出現 “A.03”報警代碼。該報警代碼顯示在驅動器前麵板的數碼管上（圖 2），同時驅動器無法執行正常旋轉動作，造成整個機械負載停止響應。

通過參考《K 係列交流伺服驅動器用戶手冊》（2017 工程師版 V3.0）中第七章“異常診斷與處理措施”內容，以及附錄 C 報警說明表可知，A.03 報警屬於過載/扭矩異常類故障，主要與以下幾個方麵相關：

1. 伺服驅動器電路板故障

2. 電機配線異常

3. 編碼器信號異常

4. 負載扭矩超限

在現場照片中，可以觀察到驅動器接線端子 U/V/W 正確連接，編碼器接口 CN1/CN2 已接好，PE 已牢固接地；但設備仍報告 A.03。這意味著故障可能涉及電路板或信號匹配異常，而非簡單接線鬆動。

二、故障觸發條件分析

結合手冊說明，A.03 報警可能在以下場景觸發：

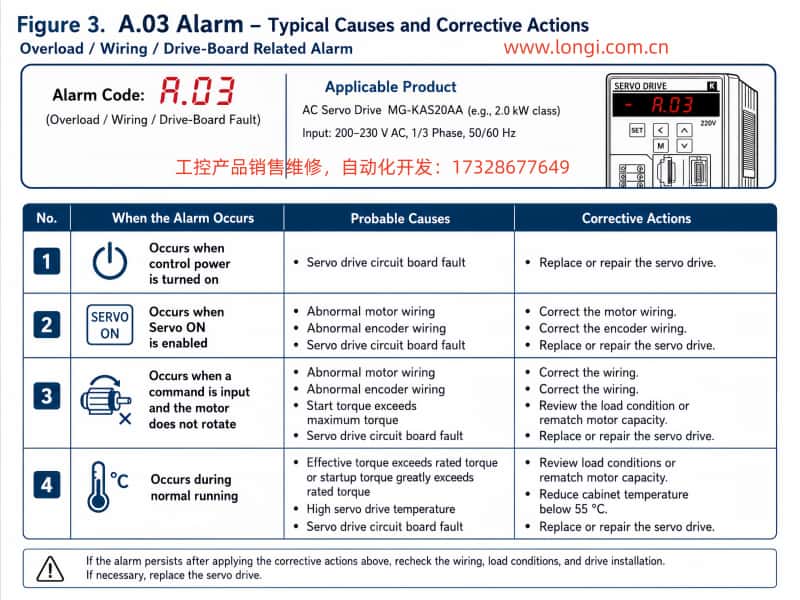

從現場圖片（圖 2、圖 3）可以判斷，此驅動器在通電且指令輸入正常的情況下仍報 A.03，且接線符合手冊規範。因此首要考慮 驅動器電路板或功率模塊故障。

三、詳細故障診斷步驟

3.1 外觀檢查與接線驗證

1. 電源檢查

• 確認 L1/L2/L3 主電源端子電壓為 220V 三相（允許誤差 ±15%）。

• 檢查 L1C/L2C 控製電源輸入端子單相電壓是否穩定。

2. 伺服電機接線

• U/V/W 接線與驅動器端子一一對應。

• 使用萬用表測量各相線電阻，確認無斷路或短路。

3. 接地與屏蔽

• PE 接地端子與電機、驅動器及機櫃接地良好。

• 編碼器屏蔽線正確連接到殼體（Shell）。

3.2 編碼器信號檢查

根據手冊 3.4 編碼器信號定義：

• A 軸編碼器端子 CN1

• B 軸編碼器端子 CN2

操作步驟：

1. 使用示波器檢查編碼器 A/B 相信號是否正常輸出。

2. 確認分頻脈衝輸出（PG Dividing Ratio Output）與用戶參數設置一致。

3. 檢查 IN1~IN8 輸入信號是否分配正確（P□509~P□512）。

4. 驅動器與編碼器之間的接線長度及屏蔽線布線，確保不超過手冊推薦值（指令線最長 3m，反饋線最長 20m）。

若編碼器信號異常，則驅動器會誤判負載狀態，從而觸發 A.03 報警。

3.3 電路板及功率模塊檢查

手冊 7.2.3 提到，驅動器電路板常見損壞部位包括：

1. 功率模塊（IGBT/驅動 MOSFET）

• 若驅動板內 MOSFET 短路或開路，會導致驅動器過流保護，觸發 A.03。

• 可使用萬用表測量 U/V/W 輸出端阻值；斷電時測量各 MOSFET 極間電阻是否異常。

2. 驅動板溫度過高

• 驅動器運行時溫度傳感器異常或散熱不良，也可能導致 A.03。

• 建議使用紅外測溫儀測量 PCB 溫度，確保不超過 55℃。

3. 控製板故障

• MCU 或邏輯控製部分異常，無法正確處理過載信號。

• 如果電路板存在燒焦氣味或電容鼓包現象，需更換主控製板。

3.4 負載條件評估

A.03 警報也可能因 負載扭矩超限 觸發：

• 負載慣量超過電機慣量的 5 倍。

• 機械阻力或負載過大，超出電機額定扭矩。

• 起動或加減速條件過激，導致瞬時電流超限。

處理方法：

1. 檢查負載軸承與聯軸器是否卡滯。

2. 測量機械負載扭矩並與電機額定值匹配。

3. 在參數 P-OT / N-OT 中調節過程限位和動態製動模式。

3.5 軟件與參數確認

• 檢查用戶參數 P□□□，特別是扭矩限製、負載慣量設定、超程限位。

• 確認控製模式（速度/位置/扭矩）與機械負載匹配。

• 若使用絕對值編碼器，確保 F□009/F□010 設置正確。

四、故障處理與恢複方案

1. 短期應急措施

• 停機並斷電至少 15 分鍾，確保電容放電後再操作。

• 檢查驅動器散熱情況，清理風道或加裝風扇。

2. 接線與編碼器確認

• 按手冊 3.1~3.4 對照接線端子，確保無鬆動、錯接。

• 使用示波器確認編碼器信號質量。

3. 電路板或功率模塊維護

• 若確認 A/B 相電機接線正確且編碼器信號正常，考慮更換電路板或功率模塊。

• 可通過更換驅動器或聯係原廠維修服務完成。

4. 參數與負載調整

• 確認用戶參數設置合理。

• 調整負載條件或使用扭矩補償功能降低瞬時扭矩峰值。

5. 長期防護措施

• 確保驅動器周圍環境溫度低於 45℃。

• 避免高濕、高灰塵環境，保持 PE 接地良好。

• 定期檢查編碼器與電機連接，防止信號幹擾。

五、總結

A.03 報警是 K 係列交流伺服驅動器的過載/扭矩異常類故障，可能由以下幾類原因引起：

1. 驅動器電路板或功率模塊損壞。

2. 電機接線或編碼器信號異常。

3. 負載超出電機能力範圍。

4. 驅動器過熱或散熱不良。

處理原則：

• 先外觀檢查、接線驗證。

• 確認編碼器信號與 IN/OUT 參數配置。

• 評估機械負載與電機匹配。

• 必要時更換驅動器電路板或功率模塊。

遵循以上診斷和處理步驟，可有效解決 A.03 報警，提高設備可靠性，確保工業自動化係統安全、穩定運行。
