ZEISS Sigma 300 掃描電鏡腔體真空無法建立與 Waiting Penning 狀態的診斷思路
一、故障現象概述
在場發射掃描電子顯微鏡的日常使用中，真空係統是決定設備能否正常成像、能否安全開啟高壓以及能否保護電子槍的核心係統之一。對於 ZEISS Sigma 300 這類場發射掃描電鏡而言，樣品室、柱腔、電子槍腔體、前級泵、分子泵、真空計、氣動閥組和真空控製係統之間存在嚴格的聯鎖邏輯。任何一個環節未達到條件，係統都會禁止開啟 EHT，並阻止柱腔閥打開，以避免汙染電子槍或損傷高真空部件。
某台 ZEISS Sigma 300 在正常運行過程中，用戶執行常規破真空、打開樣品室、放置或調整樣品後，再次關閉腔門並抽真空時，出現腔體真空無法正常恢複的現象。設備軟件界麵顯示真空狀態停留在 Waiting Penning，EHT 真空條件未就緒，Column Chamber Valve 保持關閉，係統無法進入正常工作狀態。現場反饋中還提到，設備開機後會自動進入抽真空流程，樣品室門能夠被負壓吸緊，沒有明顯漏氣聲，但係統真空無法繼續下降到正常高真空狀態，部分真空計讀數存在無示數或異常顯示的情況。
從維修診斷角度看，這類故障不能簡單歸結為“泵壞了”或“真空計壞了”。掃描電鏡真空係統是一個分階段、分區域、分條件控製的係統。樣品室能夠被吸緊，隻能說明粗抽階段存在一定抽氣能力；軟件顯示 Waiting Penning，則說明係統在進入高真空確認階段時未能收到 Penning 高真空計的有效反饋。若同時出現 Gun Vacuum 顯示異常、EHT Vac Ready 為 No、Column Chamber Valve 為 Closed，則需要進一步區分是真空實際沒有達到條件，還是測量回路、閥動作或控製邏輯未能確認真空狀態。
二、ZEISS Sigma 300 真空係統的基本構成
要理解該故障，首先需要了解掃描電鏡真空係統的大致結構。不同配置的 ZEISS Sigma 300 可能存在細節差異，但總體上通常包括以下幾個部分。
1. 樣品室真空區域
樣品室是用戶最頻繁操作的真空區域。正常更換樣品時，係統通過 Vent 閥向樣品室充氣，使腔體回到大氣壓；關門後通過 Pump 流程重新抽真空。樣品室門密封圈、門鎖結構、樣品台高度、樣品夾具、探測器接口、EDS/EBSD/BSE 附件接口等，都會影響樣品室是否能夠順利建立真空。
樣品室故障最常見的表現是抽真空速度變慢、抽不下去、壓力停留在較高水平、門無法被負壓吸住或反複出現 Vacuum Timeout。若樣品室門密封麵有導電膠、樣品粉末、金屬屑、纖維、手套碎屑，或者 O-ring 局部脫槽、壓傷、翻邊，都可能導致腔體無法建立足夠的負壓。
2. 前級泵與粗抽通道
ZEISS Sigma 300 現場常見配置中會使用 Edwards nXDS 係列幹式渦旋泵作為前級泵。該泵負責粗抽樣品室，同時為分子泵提供前級支持。前級泵正常運轉並不等於整套真空係統正常，因為它隻是整個真空鏈路的第一級。
如果前級泵完全不工作，樣品室通常無法形成明顯負壓，門不容易被吸緊，System Vacuum 會長期停留在大氣壓附近。如果前級泵工作但抽速不足，則可能出現壓力緩慢下降、長時間達不到切換分子泵條件的現象。如果前級泵正常，但抽氣閥沒有打開、Vent 閥未關閉或管路存在嚴重泄漏，樣品室同樣無法進入後續高真空階段。
3. 分子泵與高真空階段
粗抽達到一定壓力後，係統會依靠分子泵繼續將腔體抽至高真空範圍。分子泵必須完成啟動、加速、達到額定轉速並處於 Ready 或 Normal 狀態，高真空閥及相關閥組也必須動作到位，係統才會繼續進入高真空確認流程。
如果分子泵未啟動、控製器報警、未達到轉速、前級壓力不滿足條件，或者高真空閥沒有打開，即使樣品室已經粗抽到幾 Pa 或十幾 Pa，也可能停留在 Waiting Penning、Waiting HV、Vacuum not ready 等狀態。
4. Pirani 真空計與 Penning 真空計
掃描電鏡真空係統通常會使用不同類型的真空計覆蓋不同壓力範圍。粗真空階段常用 Pirani 真空計，高真空階段常用 Penning 真空計或 Cold Cathode Gauge。
Pirani 真空計用於較高壓力範圍，常負責判斷樣品室是否從大氣壓進入粗真空。Penning 冷陰極真空計用於高真空範圍，通常在壓力足夠低時才可靠工作。如果係統顯示 Waiting Penning，說明真空控製流程正在等待 Penning 真空計提供有效高真空狀態，或者等待其啟動、點火、讀數穩定和滿足聯鎖條件。
Penning 真空計故障不一定會產生明顯報錯。有時軟件隻顯示 Waiting Penning，而 Server 或 Message Log 中沒有紅色報警。原因在於控製係統可能隻是沒有等到有效確認信號，並不一定把它判定為硬故障。
5. 真空閥組與氣動係統
許多掃描電鏡內部閥門由壓縮空氣驅動，包括 Vent 閥、抽氣閥、高真空閥、柱腔隔離閥等。氣源壓力不足、氣管脫落、閥島故障、電磁閥異常、閥體卡滯、閥反饋信號異常，都可能導致係統抽真空流程卡在某一步。
對於需要水機和空壓機先行穩定的設備，上電前必須確認冷卻水、水壓、氣壓、幹燥空氣、外部互鎖條件都正常。否則即使泵本體正常，閥也可能無法按流程動作。
三、根據故障過程進行初步判斷
該故障的重要特點是：設備原本可以正常使用，用戶進行正常 Vent 開腔後，再次關門抽真空時出現問題。這一故障發生背景非常關鍵，因為它提示故障可能與“開腔—關腔—重新抽氣”這一過程相關。
如果故障發生在開腔後，首先應考慮樣品室門密封、樣品台位置、樣品夾具幹涉、密封圈異物、Vent 閥複位、腔體粗抽通道等問題。因為這些因素最容易在用戶操作後發生變化。
然而，後續觀察顯示，樣品室門在抽真空初期能夠被負壓吸緊，且沒有明顯漏氣聲。軟件界麵中 System Vacuum 能達到約 8.4e-02 mbar 至 8.6e-02 mbar，換算約為 8.4–8.6 Pa。這說明設備並不是完全處於大氣壓狀態，也不是粗抽完全無效。前級泵和樣品室粗抽通道至少已經發揮作用，樣品室門大漏氣的可能性明顯下降。
此時診斷重點應從“樣品室是否能形成負壓”轉向“為什麽粗抽後無法進入高真空確認”。軟件顯示 Waiting Penning，說明係統已經到達等待 Penning 高真空計確認的階段，但 Penning 或相關真空測量鏈路沒有提供有效狀態。
因此，故障範圍應集中在以下幾個方向：
Penning / Cold Cathode 高真空計本體異常；
Penning 真空計電纜、接插件、供電或高壓激勵異常；
真空計接口板或真空控製板無法讀取 Penning 信號；
分子泵未啟動、未升速或未 Ready；
高真空閥未打開或閥反饋未到位；
氣動係統壓力不足導致相關閥動作異常；
真空測量公共回路、通信或供電異常；
Gun Vacuum 讀數異常提示更大範圍的測量通道問題。
四、System Vacuum 到 8 Pa 左右意味著什麽
System Vacuum 顯示約 8 Pa，是診斷中的重要分界點。大氣壓約為 101325 Pa，而 8 Pa 已經明顯低於大氣壓，說明腔體已完成一定程度的粗抽。這個數值可以排除一些低級故障，但不能說明高真空係統正常。
1. 可以基本排除完全粗抽失敗
如果前級泵完全不工作，或樣品室門完全沒密封，System Vacuum 通常不會下降到 8 Pa。樣品室門也不會很快被負壓吸緊。因此，在已經達到 8 Pa 左右的情況下，不能再簡單認為是“泵沒有抽”“門沒有關”“大氣壓力不變”。
2. 不能排除輕微漏氣
盡管門能吸緊，仍然不能完全排除輕微漏氣。輕微漏氣可能允許粗抽到幾 Pa，但無法進入更低壓力範圍。常見漏點包括門密封圈微小顆粒、探測器接口法蘭、樣品室附件接口、Vent 閥微漏、閥密封麵汙染等。不過，如果狀態明確停在 Waiting Penning，且真空計無示數，則測量和高真空確認鏈路的可疑程度更高。
3. 提示係統處於粗抽與高真空切換階段
8 Pa 左右通常屬於粗真空範圍。此時係統可能正在準備啟動或確認分子泵、高真空閥、Penning 真空計。若後續不能繼續下降，則需要判斷分子泵是否真正升速、高真空閥是否打開、Penning 真空計是否具備工作條件。
五、Waiting Penning 的技術含義
Waiting Penning 並不是一個簡單的“真空計壞”的結論，而是一個流程狀態。它表示係統正在等待 Penning 高真空計或冷陰極真空計滿足某種條件。這個條件可能包括規管被允許啟動、高壓激勵正常、規管點火成功、壓力進入有效量程、讀數穩定、控製板接收到有效信號、軟件確認高真空達到閾值等。
1. Penning 真空計本體故障
Penning 規管長時間使用後可能出現汙染、內部沉積、點火困難、放電不穩定、讀數漂移或完全無讀數。掃描電鏡樣品室中常見的汙染源包括導電膠、有機樣品揮發物、粉末、油汙、水汽、殘留溶劑等。這些汙染會降低規管可靠性，使其不能穩定建立放電，從而無法輸出有效高真空讀數。
2. 真空計電纜或接插件問題
真空計電纜鬆動、接插件氧化、屏蔽層損壞、線纜被拉扯、接口接觸不良，都可能導致軟件讀不到 Penning 信號。此類問題有時不會觸發明確報警，隻會表現為 Waiting Penning 或無示數。
3. 高壓激勵或規管供電異常
Penning 冷陰極真空計需要高壓激勵才能工作。如果高壓激勵模塊、規管供電、接口板輸出異常，規管本體即使完好，也無法產生有效測量信號。
4. 真空控製板或測量通道異常
如果真空控製板的某個輸入通道損壞，或者規管接口模塊異常，軟件可能無法接收真實讀數。若同時出現多個真空讀數異常，例如 Gun Vacuum 顯示 1000 mbar，則應懷疑真空測量公共電源、通信鏈路、控製板或數據采集通道存在問題，而不是隻盯著單個規管。
六、Gun Vacuum 顯示 1000 mbar 的風險意義
在某次觀察中，Gun Vacuum 顯示 1000.00 mbar，這一數值接近大氣壓，對於場發射電子槍而言非常異常。正常情況下，場發射槍區域應維持極高真空，通常遠低於樣品室壓力。如果電子槍真空真實達到大氣壓，則屬於嚴重故障，設備絕對不能開啟 EHT，也不應嚐試發射或成像。
不過，結合此前曾經觀察到 Gun Vacuum 為高真空數值，例如 1.33e-07 Pa，後續顯示 1000 mbar 也可能是軟件啟動初期無效默認值、讀數未加載、通信未建立、槍真空計讀數丟失，或真空測量係統異常導致的顯示問題。無論是哪一種情況，隻要 Gun Vacuum 仍顯示 1000 mbar，就必須停止任何高壓操作。
該現象提示診斷人員不能隻檢查樣品室 Penning，還應關注整套真空測量係統。若腔體 Penning 無示數，同時槍室真空讀數異常，則可能存在公共電源、真空控製板、通信模塊或多個規管信號讀取異常。
七、診斷步驟與現場檢查方法
1. 禁止開啟 EHT 和強製打開柱腔閥
在 EHT Vac Ready 為 No、Column Chamber Valve 為 Closed、Vac 狀態異常時，不能嚐試開 EHT，也不能通過服務模式強製打開 Column Chamber Valve。柱腔閥關閉是係統保護電子槍和柱腔高真空的重要措施，強行打開可能使汙染進入電子光學係統。

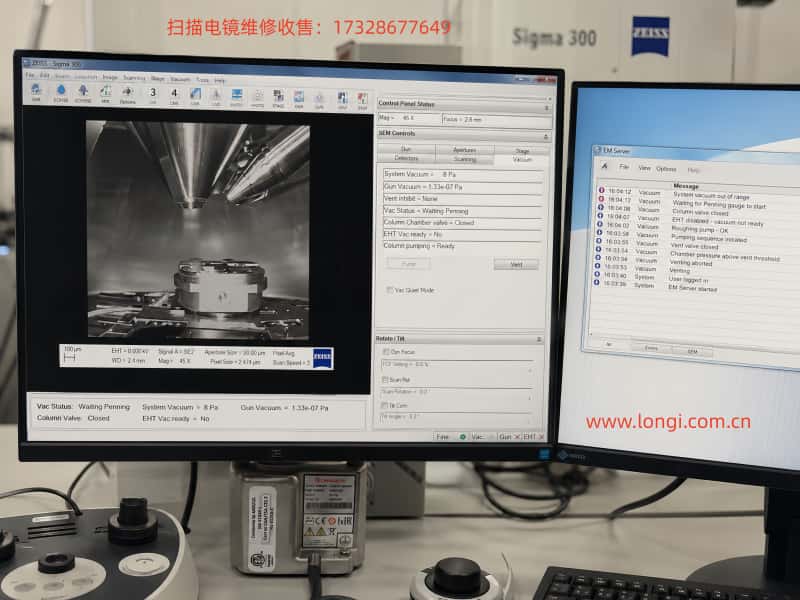

2. 觀察完整 Vacuum 頁麵
現場應持續觀察軟件 Vacuum 頁麵，而不是隻看局部截圖。需要記錄以下內容：
System Vacuum；
Gun Vacuum；
Vac Status；
Column Chamber Valve；
EHT Vac Ready；
Column Pumping；
Pump / Vent 按鈕狀態；
底部 Vac、Gun、EHT 狀態圖標；
是否出現 Warning 或 Message。
特別要區分 System Vacuum 是完全無示數、固定大氣壓、下降到某個數值後停止，還是緩慢繼續下降。這幾種表現對應不同故障方向。
3. 記錄抽真空全過程
應在點擊 Pump 或開機自動 Pump 後連續錄像至少 10–20 分鍾，觀察 System Vacuum 的變化曲線。如果壓力從大氣壓快速下降到 8 Pa 左右後長期停滯，說明粗抽有效但高真空階段未能繼續。如果壓力完全不變，則應重新檢查門密封、Vent 閥、抽氣閥和粗抽真空計。

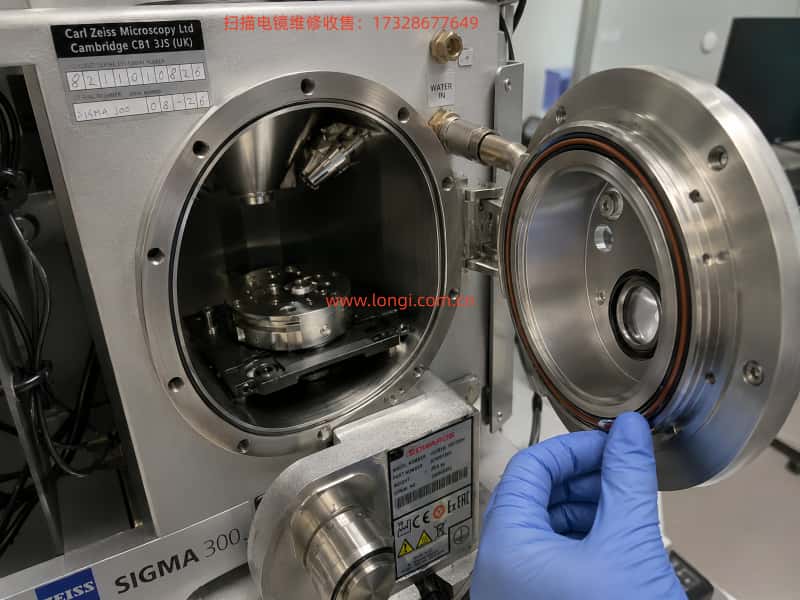

4. 檢查樣品室門和密封圈
盡管當前樣品室大漏氣可能性下降，但由於故障發生在開腔後，仍應檢查門密封。檢查項目包括：
最好進行一次空倉抽真空測試，排除樣品和夾具導致的幹涉。

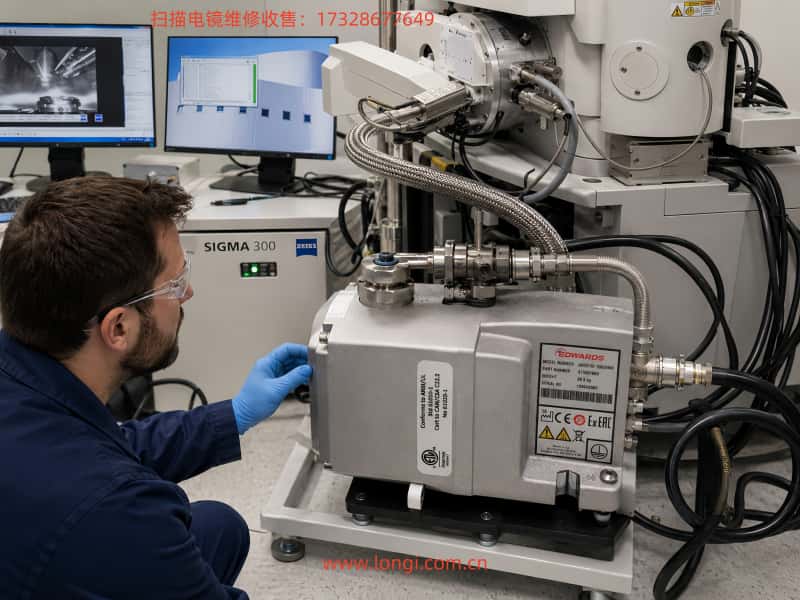

5. 檢查 Edwards 前級泵
前級泵應檢查運行聲音、指示燈、報警狀態、抽氣負載變化、管路連接和排氣狀態。泵能夠運行不代表抽速正常，也不代表閥路打開。若泵聲音一直像空載，可能說明腔體沒有真正接入泵路；若泵聲音很重但壓力不下降，可能存在大漏氣或 Vent 閥未關閉。
6. 檢查分子泵和控製器
當 System Vacuum 已經降到 8 Pa 左右時，分子泵狀態尤其關鍵。應檢查：
如果分子泵沒有升速，即使 Penning 規管完好，也可能無法進入有效高真空測量範圍。

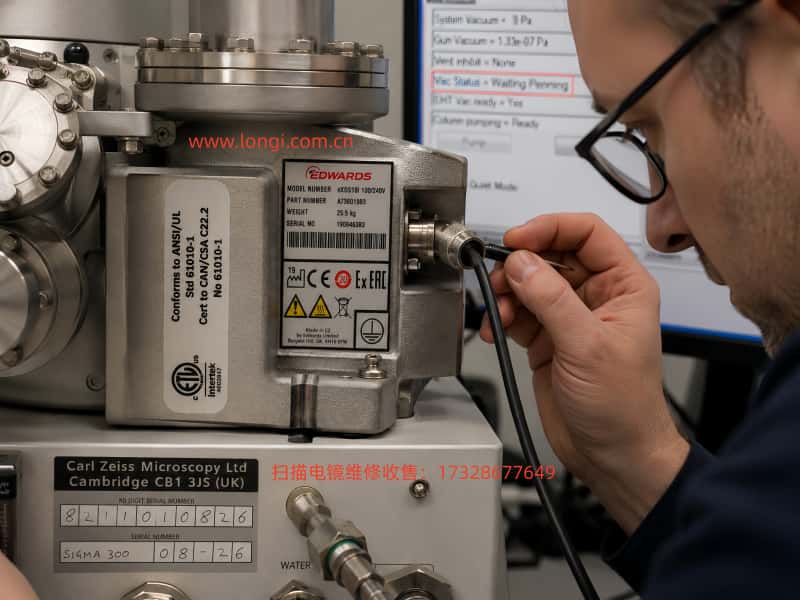

7. 檢查 Penning / Cold Cathode 真空計
應找到 Penning 真空計本體，拍攝或記錄其型號、安裝位置、連接電纜、接插件狀態。檢查重點包括：
如果現場具備條件，可通過替換同型號規管或調換通道來判斷是規管本體故障，還是控製板/電纜問題。但此類操作需要熟悉設備結構，避免誤拔高壓或真空相關線纜。
8. 檢查氣源與閥組
許多 SEM 真空閥為氣動閥，必須確認空壓機和設備氣源穩定。檢查內容包括：
空壓機輸出壓力；
設備端氣壓表；
氣源是否幹燥；
氣管是否脫落；
閥島是否有指示燈；
Pump / Vent 時是否有閥動作聲；
Vent 閥是否完全關閉；
高真空閥是否動作；
閥反饋是否返回控製係統。
若高真空閥未打開，樣品室可能隻能停在粗真空階段，軟件繼續等待 Penning 確認。
9. 檢查日誌與狀態記錄
即使 Server 沒有明顯報錯，也應查看更完整的 Message Log、Event Log、Vacuum Log。重點檢索以下關鍵詞：
Penning；
Cold Cathode；
Gauge；
Pirani；
TMP；
Turbo；
Valve；
Vacuum timeout；
Gun vacuum；
EHT；
Interlock。
沒有報錯不代表沒有故障。許多聯鎖狀態隻表現為等待，不一定被歸類為 Error。
八、故障原因的優先級分析
結合現象，當前故障優先級可以按以下順序排列。
1. Penning 真空計或測量回路異常
這是最直接的懷疑方向。係統狀態明確顯示 Waiting Penning，且真空計維持無示數狀態。如果分子泵和高真空閥均正常，則 Penning 本體、線纜、供電、接口板或真空控製板通道就是重點。
2. 分子泵未 Ready
如果分子泵未達到工作狀態，腔體無法進入高真空範圍，Penning 也可能沒有有效讀數。必須通過控製器狀態和軟件狀態確認，而不能僅憑“泵有聲音”判斷。
3. 高真空閥或氣動閥未動作到位
如果閥門沒有打開或反饋信號未返回，係統可能在流程上等待 Penning，但實際高真空通道沒有建立。氣源壓力不足、電磁閥異常、閥體卡滯、閥反饋故障都可能造成該問題。
4. 真空測量控製模塊異常
Gun Vacuum 顯示 1000 mbar 是一個擴大故障範圍的重要信號。如果多個真空讀數異常，則需要檢查真空測量模塊、控製板、通信、電源和接口。若隻更換 Penning 規管，可能無法解決問題。
5. 輕微漏氣或汙染導致高真空無法建立
雖然樣品室可以粗抽到 8 Pa，但輕微漏氣仍可能使係統無法進入高真空。若分子泵正常、Penning 正常但壓力無法下降，則需要進行密封圈、法蘭、探測器接口、Vent 閥和腔體泄漏檢查。
九、維修處理建議
1. 不建議盲目更換真空計
雖然 Penning 真空計是高疑點，但在未確認分子泵、閥組、氣源和測量電路之前，不應直接判斷“換 Penning 即可解決”。盲目更換可能造成維修成本增加，也可能掩蓋真正故障點。
2. 先做現場檢測與分級判斷
合理的維修流程應是先進行現場檢測，確認以下基礎條件：
樣品室門密封；
前級泵抽速；
粗抽讀數；
分子泵狀態；
氣源壓力；
閥動作；
Penning 規管和電纜；
Gun Vacuum 讀數；
控製板和日誌狀態。
若現場發現隻是接插件鬆動、規管輕度汙染、閥組狀態異常、密封麵汙染，則可通過清潔、複位、重新連接、狀態恢複解決。如果確認規管損壞、控製板通道異常、分子泵故障或閥組損壞，則需另行報價和備件處理。
3. 維修過程中保護電子槍
場發射電子槍對真空汙染極其敏感。維修期間必須遵守以下原則：
設備軟件保持閥關閉和 EHT 禁止，通常是為了保護電子槍和柱腔高真空係統，不應繞過這些保護邏輯。
十、典型診斷結論
對於這類 ZEISS Sigma 300 腔體抽真空異常案例，若現場觀察到樣品室能夠被負壓吸緊，System Vacuum 可下降至約 8 Pa，軟件長期停留在 Waiting Penning，Server 無明顯報錯，真空計無有效示數，則可以得出以下階段性結論：
樣品室門大漏氣的可能性下降；
前級粗抽係統並非完全失效；
故障主要集中在高真空確認鏈路；
Penning / Cold Cathode 真空計及其測量回路是第一懷疑對象；
分子泵 Ready 狀態、高真空閥動作和氣源壓力必須同步排查；
Gun Vacuum 若持續顯示 1000 mbar，則需要擴大到真空測量控製模塊或通信/供電回路；
在 EHT Vac Ready 為 No 之前，不允許開啟高壓或強製打開柱腔閥。
十一、結語
掃描電鏡真空故障的診斷不能隻看一個壓力數值，也不能根據某個狀態提示直接更換部件。ZEISS Sigma 300 這類設備的真空係統由前級泵、分子泵、Pirani 真空計、Penning 真空計、閥組、氣源、控製板和軟件聯鎖共同構成。樣品室能被吸緊說明粗抽有一定效果，但不代表高真空已經建立；Waiting Penning 指向高真空確認鏈路，但不等於 Penning 規管本體必壞；Gun Vacuum 異常顯示則提示真空測量係統可能存在更深層問題。
正確的維修思路應是按真空建立流程逐級排查：先確認樣品室密封和粗抽能力，再確認分子泵和閥組動作，然後檢查 Penning 真空計、線纜、供電、接口板和真空控製板，最後結合日誌和聯鎖狀態判斷是否存在公共測量回路異常。隻有把“實際真空沒有達到”和“真空已經達到但係統讀不到”這兩種情況區分清楚，才能避免誤判和盲目更換昂貴部件。
對於當前類似故障，維修重點應放在 Penning 高真空計及其測量回路、分子泵 Ready 狀態、高真空閥動作和真空控製模塊上。在未明確故障點之前，應保持 EHT 關閉、柱腔閥關閉，避免任何可能汙染電子槍或擴大故障範圍的操作。
