Rotork YT3300智能閥門定位器4mA即出氣故障分析：從“CHK AIR”到氣路失控的係統排查方法

一、故障背景：4mA低信號下，定位器輸出1口直接出氣

在氣動調節閥係統中，智能閥門定位器的核心作用，是根據控製係統給出的4–20mA模擬信號，精確調節進入執行機構的氣壓，使閥門開度穩定在目標位置。正常情況下，4mA通常對應閥門0%開度，20mA對應100%開度，當然也可以根據現場工藝需要設置成反作用方式。

本案例中，現場使用的是一台 Rotork YT3300智能閥門定位器。客戶反饋的問題是：當給定位器輸入4mA信號時，定位器已經直接從輸出1口排出大量空氣，執行機構隨即動作，閥門不再處於應有的初始位置。與此同時，定位器屏幕上出現類似 “CHK AIR” 的提示。

這個現象很典型：定位器已經上電，電流信號也能被識別，但氣動輸出沒有按照4mA低位信號進行比例控製，而是直接進入異常輸出狀態。對於調節閥而言，這類問題非常危險，因為它可能導致閥門誤開、誤關或快速衝擊，影響生產過程的穩定性，嚴重時還會造成介質泄漏、壓力波動、設備聯鎖甚至安全事故。

要解決這類問題，不能簡單判斷為“定位器壞了”，也不能盲目更換電子板。Rotork YT3300屬於電氣—氣動一體化設備，故障可能來自信號輸入、氣源、管路接法、執行機構、內部噴嘴擋板或氣動放大器，也可能來自參數組態和自動校準數據。因此，正確思路應當是先確認故障現象，再按氣源、接管、執行機構、參數、校準、內部氣路、電子控製的順序逐層排查。

二、Rotork YT3300定位器的基本工作邏輯

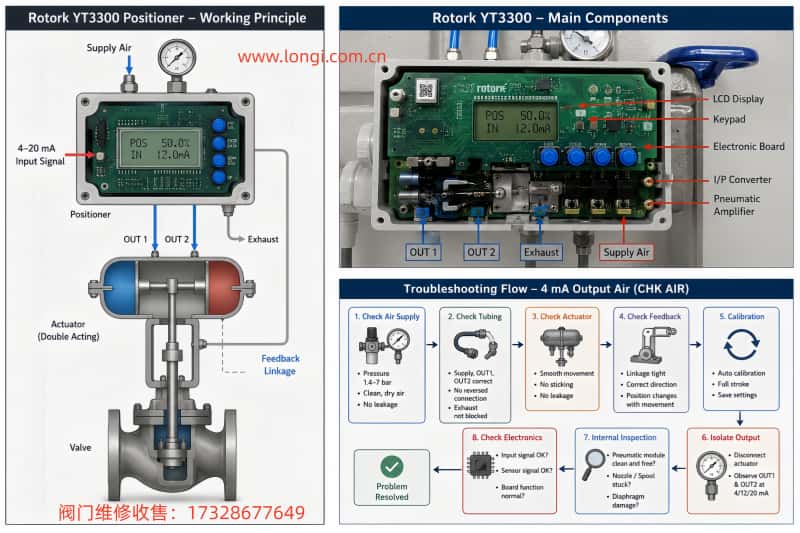

Rotork YT3300是一種智能電氣閥門定位器，通常用於氣動調節閥或開關閥執行機構。它接收4–20mA控製信號，根據閥杆位置反饋，控製內部電氣—氣動轉換單元和氣動放大機構，使執行機構氣室壓力變化，從而推動閥門到達目標位置。

它的基本控製邏輯可以簡化為以下過程：

控製係統輸出4–20mA信號；
定位器識別目標閥位；
位置反饋機構檢測當前閥位；
定位器比較目標閥位與實際閥位；
如果實際閥位偏低，則增加輸出氣壓；
如果實際閥位偏高，則排氣或降低輸出氣壓；
最終讓閥門停在目標開度附近。

對於一個正常安裝和標定好的定位器來說，4mA不應該無條件大量出氣。除非係統被設置成反作用、分程控製、特殊關閉方向，或者定位器認為閥門當前位置與目標位置存在很大偏差，否則4mA時應當處於低開度、關閉位或接近關閉位。

因此，本案例的關鍵不是“4mA有沒有氣”，而是要判斷：
定位器是否把4mA理解成正確的目標位置；
閥門當前位置反饋是否準確；
氣源和輸出管路是否接對；
內部氣動模塊是否卡滯；
執行機構動作方向是否與參數相反；
“CHK AIR”提示是否說明氣源壓力或氣路檢測異常。

三、“CHK AIR”提示的含義與判斷重點

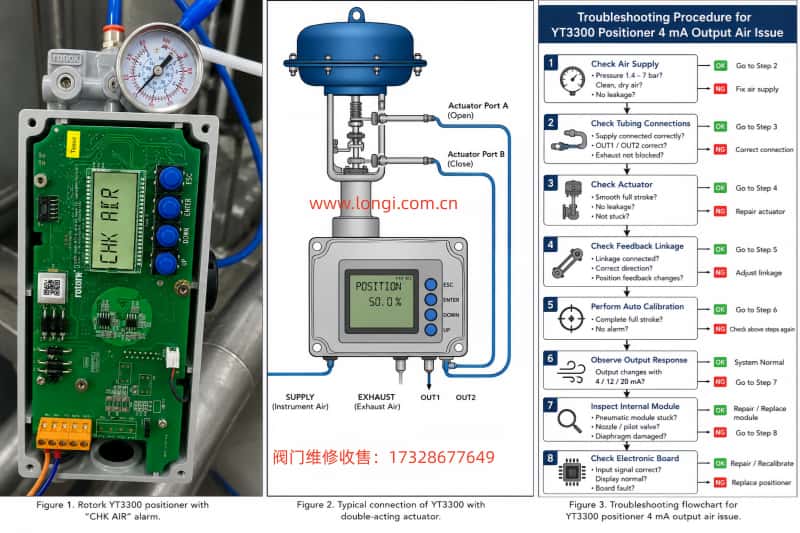

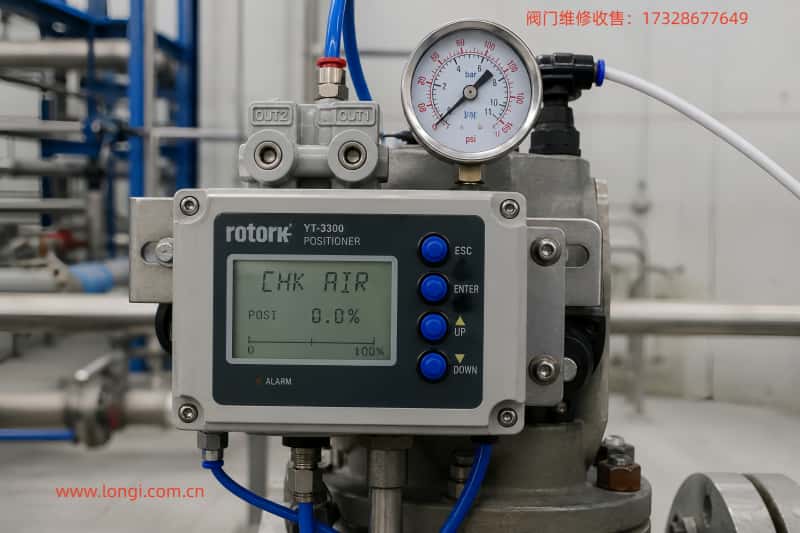

現場屏幕出現“CHK AIR”，一般可以理解為定位器提示檢查氣源或氣動回路。它並不一定表示空氣沒有進入定位器，也不一定單純等於氣源壓力低。很多智能定位器在自動校準、自檢或運行過程中，會通過閥位響應來判斷氣動係統是否正常。

也就是說，定位器發出控製指令後，它會觀察閥位有沒有按照預期變化。如果它打開輸出氣路，但閥門沒有按正常速度移動，或者反饋位置變化異常，它就可能提示檢查空氣。

“CHK AIR”常見相關原因包括：

氣源壓力不足；
氣源壓力過高或不穩定；
進氣口和輸出口接錯；
輸出1和輸出2接反；
執行機構氣室泄漏；
執行機構膜片破裂；
定位器內部噴嘴、節流孔、閥芯堵塞；
內部氣動放大器卡滯；
反饋杆安裝角度不對；
閥杆行程反饋不變化；
自動校準未完成；
定位器參數與執行機構類型不匹配。

本案例中，客戶描述為“給4mA時，空氣直接從輸出1出來”。如果隻是有少量調節氣流，這不一定異常；但如果輸出1直接大流量供氣，使閥門快速動作，並且屏幕提示“CHK AIR”，則說明定位器沒有形成穩定閉環控製。它可能一直在嚐試推動閥門達到某個目標位置，但閥位反饋、氣路響應或參數方向並不符合它的判斷。

四、第一類可能原因：氣源壓力或氣源質量異常

氣動定位器對氣源質量要求很高。很多現場故障表麵看像電子板問題，實際根源是氣源髒、濕、壓力不穩或者減壓閥設置不當。

Rotork YT3300銘牌上可見供氣壓力範圍約為 0.14–0.7MPa，即1.4–7bar。現場還使用了過濾減壓閥和壓力表，這說明氣源經過了調壓處理。但壓力表讀數是否穩定，氣源是否幹燥，管路是否存在水分、油汙、鐵鏽粉末，仍然需要確認。

如果氣源壓力過低，定位器可能無法推動執行機構，自動校準時出現“CHK AIR”；如果氣源壓力過高，內部氣動模塊可能輸出過猛，閥門動作劇烈，甚至超過執行機構和定位器的穩定控製範圍。若氣源中含水含油，內部節流孔、噴嘴、氣動放大閥芯會被汙染，導致氣路不能線性控製，表現為一給信號就猛出氣、無法停住、排氣不暢或反應遲滯。

排查方法如下：

第一，確認過濾減壓閥出口壓力。不要隻看空載壓力，要在定位器動作時觀察壓力是否明顯跌落。如果動作時壓力突然掉很多，說明氣源流量不足或減壓閥堵塞。

第二，排放過濾杯。若排出水、油汙或黑色雜質，必須先處理氣源，否則即使更換定位器也可能再次損壞。

第三，檢查進氣口是否接到定位器的SUPPLY口，不能誤接到OUT1或OUT2。

第四，臨時使用幹淨穩定的儀表空氣進行測試。如果換用幹淨氣源後故障明顯改善，說明原現場氣源質量存在問題。

對於智能定位器，氣源問題一定要優先排查。因為氣源異常不僅會造成故障，還會導致自動校準誤判，進一步把問題複雜化。

五、第二類可能原因：進氣口、輸出口或執行機構管路接錯

氣動定位器接管錯誤，是4mA即出氣的高頻原因之一。尤其是雙作用執行機構，輸出1和輸出2接反後，定位器雖然在努力控製閥位，但實際動作方向完全相反，最終會導致定位器越調越偏，出現大量輸出、報警或校準失敗。

Rotork YT3300通常有進氣口和一個或兩個輸出口。對於單作用執行機構，通常隻用一個輸出口，另一個輸出口封堵或排氣；對於雙作用執行機構，兩個輸出口分別接執行機構兩個氣室。

如果現場是單作用氣動執行器，4mA時輸出1有氣，可能是因為定位器被設置為反作用，或者氣路接到了錯誤的氣室。例如閥門應為氣開型，但實際按氣關型接法連接，定位器在低信號時反而給氣推動閥門。此時不一定是定位器損壞，而是動作方向、氣管連接和參數設定不一致。

如果現場是雙作用執行器，則要重點確認：

OUT1接哪個氣室；
OUT2接哪個氣室；
4mA時閥門應開還是應關；
20mA時閥門應開還是應關；
反饋杆方向是否與閥杆實際運動一致；
定位器參數中作用方向是否設置正確。

簡單判斷方法是斷開輸出管，單獨觀察OUT1和OUT2的出氣關係。給4mA、12mA、20mA逐步變化信號，看輸出口是否隨目標閥位變化而比例調整。如果信號變化時輸出口沒有邏輯變化，可能是內部氣路或電子控製問題；如果輸出有變化，但閥門動作方向相反，則更可能是接管或參數方向錯誤。

對於客戶描述的“4mA時OUT1直接出氣”，不能馬上認定為故障。必須先問清楚：這個閥門是氣開還是氣關？是單作用還是雙作用？OUT1接的是開閥氣室還是關閥氣室？現場希望4mA對應閥門全關還是全開？這些信息決定了後續判斷方向。

六、第三類可能原因：定位器校準數據丟失或未完成自動整定

智能定位器安裝到閥門上以後，必須進行行程自動校準。定位器需要知道閥門的機械零點、滿量程位置、反饋角度範圍、執行機構反應速度以及控製參數。若這些數據丟失或不匹配，定位器就會誤判當前閥位。

例如定位器認為當前閥門在80%位置，但實際閥門在0%；或者定位器認為反饋杆方向應該正向變化，但實際反饋信號反向變化。這種情況下，即使輸入4mA，它也可能大幅輸出氣壓去尋找它認為的目標位置。

自動校準失敗或校準數據錯誤時，常見表現包括：

4mA時閥門不在關閉位；
20mA時閥門不能全開；
12mA時閥門跳動或來回震蕩；
定位器屏幕提示檢查空氣；
閥門動作到一端後不再回來；
行程顯示與實際開度不一致；
自動校準過程中閥門動作幾下後報警。

解決方法是重新進行完整自動校準，而不是隻調一個參數。

重新校準前必須滿足幾個條件：

氣源壓力正常；
閥門機械部分不卡滯；
反饋杆安裝正確；
執行機構可以完整走完全行程；
管路接法正確；
輸入信號穩定；
定位器內部沒有明顯泄漏。

如果這些條件沒有滿足，直接自動校準可能失敗，甚至寫入錯誤的校準數據。因此，正確順序是先查氣源、管路和機械，再做校準。

在遠程指導客戶時，可以要求客戶先把輸入信號設為4mA、12mA、20mA，拍攝閥杆實際位置和定位器顯示。這樣可以判斷定位器是否能識別信號、反饋是否變化、行程方向是否相反。若三點信號下閥門都亂動或直接滿氣輸出，再進入內部故障判斷。

七、第四類可能原因：反饋機構安裝角度錯誤或反饋杆脫開

智能定位器不是單純根據4–20mA輸出氣壓，而是根據閥位反饋形成閉環控製。若反饋機構出問題，定位器就會失去位置判斷能力。

Rotork YT3300通常通過反饋杆、連杆或磁性反饋機構檢測閥杆位置。安裝時反饋杆需要在規定角度範圍內運動，閥門從0%到100%時，定位器內部傳感器應獲得連續、穩定、方向正確的位置變化。

如果反饋杆安裝錯誤，會出現以下問題：

閥門實際在動，但定位器檢測不到變化；
反饋方向與閥門動作方向相反；
反饋杆到一端頂死；
反饋連杆鬆動；
定位器顯示開度跳變；
自動校準提示空氣或行程異常；
定位器持續輸出氣壓，因為它認為閥門沒有到位。

本案例中，4mA時OUT1直接出氣，也可能是定位器輸出氣壓後，閥門已經動作，但反饋信號沒有正確返回。定位器誤以為閥門沒有動，於是繼續輸出，最終表現為氣路失控。

排查時應讓客戶觀察以下幾點：

給氣後閥杆是否實際移動；
閥杆移動時定位器屏幕上的開度是否同步變化；
反饋杆是否跟隨閥杆運動；
反饋杆有沒有鬆脫、卡死、角度過大；
閥門到兩端位置時反饋機構是否碰到機械限位。

如果閥杆在動，但屏幕開度不變化，優先檢查反饋安裝。如果屏幕開度變化方向相反，則需要調整反饋方向或參數作用方向。如果閥杆根本不動，但輸出氣壓很大，則要查執行機構、氣路或閥門機械卡滯。

八、第五類可能原因：執行機構或閥體機械卡滯

很多現場把定位器當成故障對象，卻忽略了執行機構和閥體本身。定位器隻是控製氣壓，真正推動閥門的是執行機構。如果閥杆卡住、填料過緊、閥芯抱死、執行機構膜片漏氣，定位器就會持續增加氣壓，最終觸發氣源或行程異常提示。

執行機構問題通常包括：

膜片破裂；
氣缸密封圈漏氣；
彈簧斷裂或彈力異常；
閥杆鏽蝕；
填料壓蓋過緊；
閥芯被介質結晶卡住；
連杆機構鬆動；
機械限位位置錯誤；
氣缸內壁磨損。

如果執行機構卡滯，定位器在4mA時是否出氣，要結合目標動作方向來看。假如定位器認為4mA應關閥，但閥門反饋顯示沒有關到位，它就會給氣或排氣試圖糾正。如果閥門不動，它會一直調節，最終顯示“CHK AIR”或類似報警。

排查機械部分時，可以暫時斷開定位器輸出，直接用手動減壓閥或小流量氣源給執行機構單獨供氣，觀察閥門是否能平穩從全關走到全開，再從全開回到全關。動作應當連續、無突跳、無卡點、無明顯漏氣聲。

如果直接給執行機構供氣都不正常，就不應繼續懷疑定位器。必須先修執行機構或閥體。否則重新校準定位器沒有意義。

九、第六類可能原因：內部氣動放大器、噴嘴或閥芯卡滯

如果氣源、接管、執行機構和反饋都確認正常，但4mA時OUT1仍然直接大量出氣，那麽定位器內部氣動模塊故障的可能性就很高。

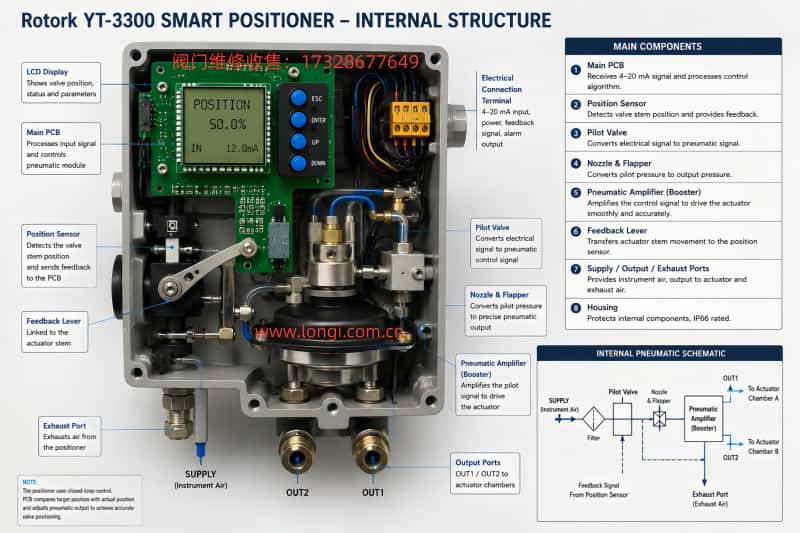

智能定位器內部一般有電氣轉換單元、噴嘴擋板或壓電控製結構、氣動放大器、閥芯、膜片、節流孔和排氣通道。它們共同實現小電信號到氣壓輸出的放大。如果內部閥芯被汙染物卡在供氣位置，或者膜片破損，輸出口就會持續通氣，不再受控製電流影響。

這類故障的典型表現是：

沒有輸入變化，輸出氣壓仍然持續上升；
4mA、12mA、20mA時輸出狀態差異不明顯；
斷電後仍有異常漏氣或串氣；
輸出口一直有氣，排氣口也異常漏氣；
定位器內部有明顯氣流聲；
自動校準無法完成；
清潔氣源後故障仍存在。

內部氣路卡滯常由以下原因導致：

氣源含水；
氣源含油；
管道鐵鏽進入定位器；
長期未使用造成閥芯粘連；
高濕環境腐蝕；
內部密封件老化；
曾經使用非儀表空氣；
定位器受到強烈振動或衝擊。

維修時可以先做無損排查：斷開執行機構輸出管，觀察定位器輸出口是否在不同信號下變化；拆下過濾減壓閥排汙；檢查排氣口是否堵塞；輕敲定位器殼體觀察輸出是否短暫變化。若輕敲後輸出狀態變化，往往說明內部閥芯或氣動放大器存在卡滯。

如果確認內部氣動模塊失控，建議更換氣動放大組件、噴嘴組件或整套定位器，而不是隻更換電子板。因為此類故障多半是氣動部件汙染、磨損或密封老化造成。

十、第七類可能原因：電子板控製異常

電子板故障雖然存在，但不應作為第一判斷。因為在現場故障中，氣源、接管、校準、反饋和執行機構問題遠比電子板損壞更常見。

電子板相關故障可能包括：

4–20mA輸入檢測異常；
內部A/D轉換異常；
位置傳感器信號處理異常；
電氣—氣動轉換驅動信號異常；
參數存儲損壞；
主控程序異常；
接線端子虛接；
防爆接線腔進水腐蝕。

如果電子板故障，通常會伴隨以下現象：

屏幕顯示異常；
按鍵無響應；
輸入4mA、12mA、20mA時顯示電流不變化；
閥位反饋顯示跳動；
反複重啟；
無法進入菜單；
參數保存失敗；
校準過程中報錯且重複性很強。

本案例圖片中電路板外觀看起來沒有明顯燒毀痕跡，並且設備能顯示信息，所以不能直接認定電子板損壞。但如果經過前麵所有檢查後，仍然發現定位器不能根據輸入信號改變輸出，那就需要進入電子層麵的檢查。

電子板檢查可以包括：

測量輸入端實際電流是否為4mA；
確認信號源極性正確；
檢查端子接觸是否可靠；
觀察屏幕是否能識別輸入變化；
檢查反饋傳感器信號是否隨閥杆運動變化；
必要時與同型號定位器交叉互換電子板或氣動模塊。

如果互換氣動模塊後故障跟著氣動模塊走，說明電子板大概率正常；如果互換電子板後故障跟著電子板走，才可判斷電子板問題。

十一、標準排查流程：不要跳步更換配件

針對Rotork YT3300出現4mA即出氣並提示“CHK AIR”的情況，建議按以下流程排查。

1. 確認現場基礎信息

先確認閥門類型：

是單作用還是雙作用執行機構；
是氣開型還是氣關型；
4mA應該對應閥門關閉還是打開；
OUT1和OUT2分別接到哪裏；
氣源壓力設定多少；
定位器以前是否正常使用；
最近是否拆過管、換過定位器、改過參數。

如果這些信息不清楚，後續判斷很容易走偏。

2. 檢查氣源

看過濾減壓閥壓力表，確認壓力在允許範圍內。排放過濾杯，檢查有沒有水、油、雜質。用肥皂水或檢漏液檢查接頭漏氣。動作時觀察壓力是否明顯跌落。

3. 檢查管路接法

確認SUPPLY接氣源，OUT1/OUT2接執行機構，排氣口沒有被堵住。若是單作用執行機構，確認沒有把供氣管錯接到輸出口，也沒有把輸出口接錯氣室。

4. 檢查執行機構

不用定位器控製，單獨給執行機構慢慢加氣，看閥門是否能平穩動作。若閥門卡滯或漏氣，先修執行機構。

5. 檢查反饋機構

給閥門手動動作時，觀察定位器顯示開度是否跟隨變化。反饋不變、跳變或方向反，均需要調整機械反饋或參數。

6. 重新自動校準

確認機械、氣源、管路無誤後，執行完整自動校準。校準過程中觀察閥門是否能從0%到100%完整動作。若校準中再次出現“CHK AIR”，記錄出現在哪一步。

7. 分離判斷定位器內部氣動故障

斷開輸出管，單獨觀察定位器輸出。給4mA、12mA、20mA，觀察OUT1和OUT2的變化。如果輸出一直不受信號控製，重點檢查內部氣動模塊。

8. 判斷電子板故障

若內部氣動模塊無卡滯，信號輸入也正常，但控製輸出仍異常，再檢查電子板、位置傳感器和參數存儲部分。

這個流程的核心原則是：先外部，後內部；先氣動，後電子；先機械，後參數；先確認方向，再做校準。

十二、遠程指導客戶時應重點索要哪些視頻和照片

對於跨國客戶遠程求助，單靠一句“4mA時出氣”是不夠的。為了快速判斷故障，應要求客戶補充以下資料。

第一，拍攝定位器銘牌，確認完整型號、作用方式、防爆等級和供氣範圍。

第二，拍攝完整氣管連接，必須能看到SUPPLY、OUT1、OUT2分別接到哪裏。

第三，拍攝過濾減壓閥壓力表，最好在靜止狀態和動作狀態各拍一次。

第四，拍攝給4mA、12mA、20mA時定位器屏幕顯示和閥杆位置變化。

第五，拍攝執行機構整體，確認是單作用還是雙作用，閥門是直行程還是角行程。

第六，拍攝反饋杆或反饋機構連接位置，確認是否鬆動、脫開或角度不合適。

第七，拍攝斷開輸出管後，OUT1和OUT2在不同信號下的出氣情況。

第八，如果客戶說校準失敗，需要拍攝校準過程從開始到報錯的完整視頻。

這些資料能把問題從“模糊猜測”變成“結構化判斷”。尤其是氣管連接和反饋杆位置，往往一眼就能發現問題。

十三、現場處理建議：如何避免誤操作造成二次故障

在排查這種故障時，要避免幾個常見誤操作。

第一，不要盲目提高氣源壓力。很多人以為“CHK AIR”就是氣壓不夠，於是把壓力調得更高。若實際問題是管路接錯或內部閥芯卡滯，提高壓力隻會讓閥門動作更猛烈，甚至損壞執行機構。

第二，不要在閥門帶工藝壓力時隨意自動校準。自動校準會讓閥門全行程動作，可能影響生產過程。必須確認現場允許閥門動作，必要時拆離工藝或切換旁路。

第三，不要隻改參數不檢查機械。參數可以改變方向和特性，但不能解決閥杆卡滯、氣室漏氣、反饋杆脫開等硬件問題。

第四，不要立即更換電子板。電子板價格高，且更換後仍需重新校準。如果根因是氣源汙染或內部氣動模塊卡滯，換板沒有作用。

第五，不要在氣源未過濾的情況下反複測試。汙染物進入定位器內部後，會造成噴嘴和氣動放大器進一步損壞。

第六，不要忽略閥門安全位置。4mA通常對應安全關閉，但有些工藝閥門可能設置為4mA全開。排查前必須明確工藝要求和閥門失氣狀態。

十四、維修判斷：什麽情況下可以修，什麽情況下建議更換

如果故障來自外部氣源、管路接法、反饋杆安裝或校準數據，通常不需要更換定位器。現場重新接管、調整反饋機構、清潔氣源並重新校準即可恢複。

如果故障來自執行機構膜片、氣缸密封或閥體卡滯，需要維修執行機構或閥門本體，定位器本身可能是好的。

如果故障來自定位器內部氣動模塊汙染或閥芯卡滯，可以視備件情況進行維修。若有原廠氣動組件、噴嘴組件、氣動放大器或密封件，可以拆檢清潔或更換。但如果現場沒有潔淨維修條件，建議更換整台定位器或送專業維修點處理。

如果故障來自電子板、位置傳感器或主控部分，則需要更換對應電子組件，並重新寫入或設置參數。對於防爆型定位器，拆修時還要特別注意防爆密封和認證完整性，不能隨意改裝。

從經濟性看，若定位器已經長期使用、內部氣路被油水嚴重汙染、氣動模塊和電子板都有異常，整體更換往往比逐項維修更可靠。若隻是校準錯誤或反饋杆安裝不良，則維修成本很低。

十五、本案例的初步結論

結合本案例現場信息，Rotork YT3300在4mA時OUT1直接出氣，同時屏幕顯示“CHK AIR”，最可能的方向有三個：

第一，氣源或氣管連接問題。需要確認SUPPLY、OUT1、OUT2是否接對，氣源壓力是否穩定，排氣口是否堵塞。

第二，校準或動作方向問題。定位器可能沒有正確識別4mA對應的閥位，或者執行機構氣開/氣關方向與參數不一致，導致低信號時反而給氣。

第三，內部氣動模塊問題。如果外部氣源、管路、執行機構、反饋機構都正常，而4mA、12mA、20mA下輸出氣路仍不受控製，則應重點懷疑內部氣動放大器、閥芯、膜片或噴嘴組件卡滯。

從維修優先級看，建議先讓客戶做三個動作：

先拍清楚氣管連接和執行機構類型；
再確認氣源壓力和氣源質量；
然後在安全條件下重新做完整自動校準。

如果重新校準仍然失敗，並且OUT1持續大流量出氣，就應拆檢定位器內部氣動模塊或更換定位器進行交叉測試。

十六、總結

Rotork YT3300智能閥門定位器出現4mA低信號時輸出1口直接出氣，並伴隨“CHK AIR”提示，本質上是定位器閉環控製失效。它可能不是單一的電子故障，而是氣源、管路、執行機構、反饋機構、校準參數和內部氣動模塊共同作用下的結果。

正確處理這類故障，不能隻看輸入電流，也不能隻看屏幕報警。必須從控製邏輯出發：4mA代表什麽目標閥位，定位器檢測到什麽實際閥位，輸出氣壓後閥門是否按預期動作，反饋信號是否正確返回。如果目標、輸出、動作、反饋四者之間有任何一個環節不一致，定位器就會持續調節，最終表現為出氣失控和報警。

在實際維修中，最有效的方法是按順序排查：氣源壓力和質量、氣管接法、執行機構動作、反饋機構、自動校準、內部氣動模塊、電子板。隻要流程正確，大多數故障都能在不盲目更換配件的情況下定位清楚。

對於遠程技術支持，更要要求客戶提供清晰的視頻和照片，尤其是氣管連接、壓力表、閥杆動作、屏幕顯示和反饋機構位置。隻有把現場動作過程看清楚，才能判斷是“定位器真的壞了”，還是“安裝、氣路、方向或校準條件不正確”。

本案例給維修人員的啟示是：智能閥門定位器雖然帶有電子顯示和自動校準功能，但它的基礎仍然是氣動控製和機械反饋。處理這類故障時，不能隻用電子維修思路，也不能隻用儀表參數思路，而應同時理解閥門、執行機構、氣源和定位器之間的閉環關係。這樣才能快速、準確、安全地解決問題。
