燙鑽點鑽機噴嘴不吸鑽、送料盤卡滯、氣壓過大割布的係統化維修與調試方法

燙鑽點鑽機、超聲波貼鑽機、自動吸鑽機一類設備，在服裝、鞋帽、箱包、裝飾布料加工中使用較多。它的工作過程看起來簡單：送料盤把水鑽排列出來，噴嘴或針嘴吸起一粒水鑽，移動到布料指定位置，然後通過氣缸下壓、超聲波或熱壓方式把水鑽固定在布料上。但實際維修中，這類機器經常出現一些讓用戶很難判斷的問題，例如噴嘴不吸鑽、送料盤不轉、針嘴卡在盤上、機器動作太快、換了針嘴和盤還是不工作、最後好不容易能打鑽了又把布料壓破。

這類故障最容易被誤判。很多用戶一開始會懷疑主板壞了、程序亂了、電磁閥壞了，或者直接更換針嘴、送料盤、氣缸、連杆機構。但從維修邏輯看，燙鑽點鑽機的多數故障並不是單一部件損壞，而是氣路、真空、機械位置、送料盤狀態和工藝參數共同失調造成的。尤其是二手機器、長期停用機器、換過針嘴或換過送料盤的機器，更容易出現“零件沒有壞，但機器就是不穩定”的情況。

本文結合一台華桂 HUAGUI 類似結構的燙鑽點鑽機故障過程，係統分析噴嘴不工作、wheel 送料盤卡滯、stone 不吸取、機器動作太快、氣壓過大割布等問題的判斷方法和處理順序。文章麵向維修人員、設備使用者和遠程技術支持人員，重點不是羅列抽象理論，而是把現場排查邏輯講清楚。

一、設備基本工作原理

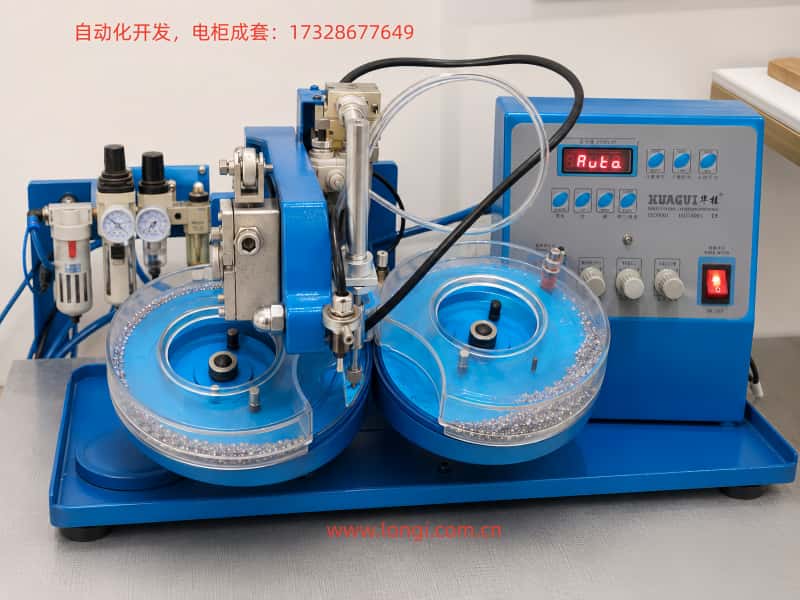

這類燙鑽點鑽機通常由以下幾個部分組成：

第一是送料盤，也就是用戶常說的 wheel 或 plate。送料盤上一般會標有 SS6、SS8、SS10 等規格，用來匹配不同尺寸的水鑽。送料盤通過旋轉、振動或機械導向，把散亂的水鑽逐漸排到固定取鑽點。

第二是噴嘴或針嘴，也就是 nozzle、needle。它負責在取鑽點吸起一粒水鑽。噴嘴內部通常有很細的小孔，依靠真空吸力吸附水鑽。如果小孔堵塞、噴嘴彎曲、安裝高度錯誤或真空不足，機器就會出現吸不起鑽、空動作、鑽被打飛等現象。

第三是氣動係統。設備後部通常有 Festo 或類似品牌的氣源處理器，包括過濾器、減壓閥、壓力表、油水分離杯等。氣源通過電磁閥控製氣缸動作，氣缸再帶動噴嘴、壓頭、擺臂或連杆機構完成下壓、回程、取鑽、壓鑽等動作。

第四是真空係統。部分機器采用獨立真空泵，部分機器采用氣動真空發生器。真空吸力是否正常，直接決定噴嘴能否吸起水鑽。

第五是超聲波或壓合係統。有些機器通過超聲波能量使水鑽膠層與布料結合，有些則通過熱壓或機械壓合。麵板上的 MARKING、ULTRASONIC SWITCH 等旋鈕或開關，通常與打點強度、壓合時間、超聲波作用量有關。

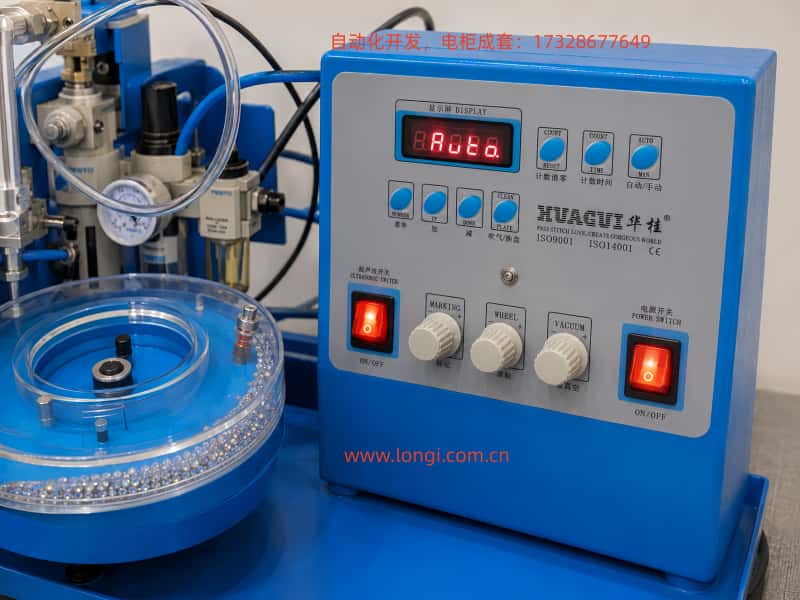

第六是控製麵板。常見按鍵包括 AUTO/MAN 自動手動切換、UP/DOWN 上下動作、COUNT 計數、TIME 時間、CLEAN PLATE 清盤、WHEEL 送料盤速度、VACUUM 真空調節、MARKING 打點或壓合強度等。需要注意的是，麵板上的速度或時間參數不一定能直接控製氣缸瞬間下壓速度。氣缸真實的快慢，多數情況下由氣管上的調速閥、節流閥或電磁閥排氣節流控製。

理解這些基本結構後，就能避免一個錯誤方向：看到機器動作快，就隻調麵板；看到不吸鑽，就隻換針嘴；看到送料盤不順，就隻懷疑電機。實際上，這些係統是相互影響的，必須按順序排查。

二、典型故障現象

這類機器常見的現場描述包括：

噴嘴不工作，英文用戶可能說 “nozzle not working”。

噴嘴卡在送料盤附近，可能說 “stuck with wheel”。

水鑽不能正常出來，可能說 “stone not working”。

已經換了 needle/nozzle，也換了相同規格的 plate，但故障依然存在。

機器手動模式可以動作，但速度非常快，即使把麵板速度調慢，機器還是“啪”一下衝下去。

送料盤用手轉動不順，但用戶認為以前也是這樣，所以覺得不是問題。

機器最後可以打鑽了，但氣壓太強，水鑽把布料壓破，用戶會說 “air pressure is so strong, fabric cut by stone”。

這些現象不要孤立看。它們往往代表同一個係統調試過程中的不同階段：先是吸鑽失敗，然後發現送料和噴嘴位置不準，再發現氣缸速度不可控，最後機器能工作但壓合力過大。維修時要隨著故障狀態變化，調整排查重點。

三、第一階段：噴嘴不吸鑽、stone 不工作時，先不要懷疑主板

當機器能夠開機，顯示屏能顯示 Auto 或 Manual，按鍵能切換模式，氣缸也能上下動作時，一般不應首先懷疑主控板。主板完全損壞通常會表現為不能開機、無輸出、按鍵無反應、顯示異常、動作邏輯完全混亂等。而噴嘴不吸鑽、送料盤附近卡住，更多是機械和氣路問題。

對於“nozzle not working”的判斷，第一步不是換噴嘴，而是確認它到底是哪種“不工作”：

如果噴嘴完全不升降，要查氣壓、電磁閥、氣缸、氣管、控製輸出。

如果噴嘴能升降，但吸不起水鑽，要查真空、噴嘴堵塞、噴嘴對位、送料盤出鑽狀態。

如果噴嘴下降時碰到送料盤，要查噴嘴高度、氣缸杆長度、機械限位、plate 安裝位置。

如果噴嘴能吸起鑽，但打到布上後不牢或破布，要查氣壓、下壓速度、超聲波時間、MARKING 設置、墊板和布料支撐。

所以第一步要把故障分層，而不是籠統地說噴嘴壞。

四、噴嘴和針嘴的檢查方法

噴嘴是這類機器最容易被誤判的部件。它可能確實損壞，但更多時候是堵塞、彎曲、裝歪或安裝高度不對。

檢查噴嘴時，必須注意以下幾點：

首先看噴嘴尖端是否彎曲。針嘴很細，一旦下降時碰到送料盤、透明蓋或堆積的水鑽，就可能輕微彎曲。彎曲不明顯時肉眼不一定容易發現，但隻要尖端偏離中心，就會導致吸鑽點偏移，水鑽吸不起來或者被推開。

其次看噴嘴小孔是否堵塞。水鑽粉塵、膠粉、布屑、碎鑽、油汙都可能堵住小孔。可以拆下噴嘴，用細針輕輕通孔，再用壓縮空氣反吹。注意不要用太粗的針強行擴大孔徑，否則會改變吸附特性，導致小鑽吸不穩。

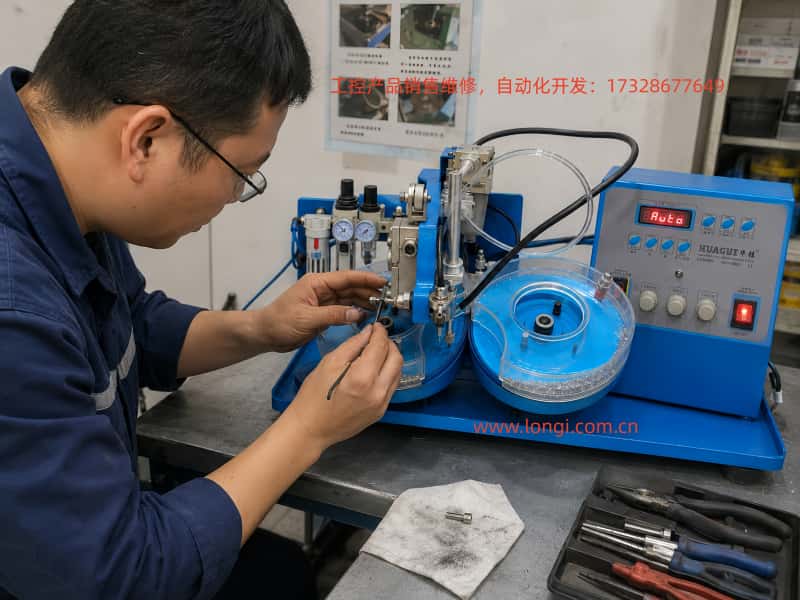

第三看噴嘴安裝是否垂直。噴嘴夾頭、鎖緊螺母、固定螺絲必須鎖緊，噴嘴不能左右晃動。黑色氣管或線纜不能拉扯噴嘴，否則噴嘴即使是新的，也會偏向一邊。

第四看噴嘴最低點。這個非常關鍵。噴嘴下降到最低位置時，不能碰到藍色 plate、透明蓋、wheel 邊緣或送料槽底部。它隻能接近水鑽並吸起水鑽。如果沒有放水鑽時噴嘴也會刮盤，那說明高度太低，繼續運行會使新噴嘴很快彎曲。

第五看噴嘴中心是否對準取鑽點。送料盤把水鑽送到固定出口後，噴嘴必須正好在出口正上方。哪怕偏差一毫米，對 SS6、SS8 這類小規格水鑽來說也足以導致吸鑽失敗。

因此，換了新針嘴並不等於問題解決。更換 needle/nozzle 後，必須重新調高度、垂直度和取鑽中心。

五、真空吸力測試必須做標準

很多現場用戶會拿一張紙放在噴嘴下麵，讓機器下壓紙麵，然後認為這是在測試 vacuum。這個方法是錯誤的。噴嘴壓到紙上，隻能說明氣缸在動作，不能證明真空吸力存在。

標準的真空測試方法應該是：

切換到手動模式，讓噴嘴停在安全位置。打開真空或執行吸附動作。拿一小片很輕的紙片，靠近噴嘴尖端，而不是放在下麵讓噴嘴去壓。觀察紙片是否被噴嘴穩定吸住。

如果紙片能被牢牢吸住，說明真空基本存在。此時吸不起水鑽，就要重點查噴嘴對位、送料盤出鑽、石頭方向和規格。

如果紙片隻是輕微抖動，說明吸力偏弱。要檢查氣源壓力、真空旋鈕、氣管接頭、真空發生器、噴嘴堵塞和漏氣。

如果紙片完全不吸，說明真空係統沒有工作。此時繼續調整送料盤、換水鑽、調麵板都沒有意義，因為噴嘴根本沒有吸附能力。

真空係統常見問題包括：VACUUM 旋鈕關得太小，氣源壓力不足，真空發生器堵塞，透明管漏氣，接頭鬆動，電磁閥沒有切換，噴嘴小孔堵死，噴嘴與氣管連接處漏氣等。

對於遠程技術支持，必須要求客戶拍攝“紙片被噴嘴吸住”的近距離視頻。沒有這個證據，就不能輕易判斷真空正常。

六、送料盤 plate/wheel 的問題不能忽視

送料盤常被用戶低估。很多用戶會說 wheel 以前也轉得不輕鬆，但機器仍然能工作，所以現在也不是問題。這個判斷不可靠。

送料盤工作並不是單純能轉就行，而是要穩定、連續、均勻地把水鑽送到取鑽點。隻要出現卡點、碎鑽、粉塵、透明蓋壓盤、中心螺絲過緊、plate 裝歪，就會導致出鑽不穩定。

如果送料盤裏水鑽放得太多，也會出問題。很多使用者以為水鑽越多越好，實際上小型點鑽機的盤道並不適合堆滿。水鑽堆積在出口附近，會造成翻麵、堵塞、擠壓、噴嘴下去碰到水鑽堆、鑽被打飛等故障。

正確做法是先把盤裏的水鑽全部倒出，清理碎鑽、灰塵、膠粉和異物，然後隻放 20 到 30 粒水鑽測試。確認送料穩定後，再逐步增加數量。不要一開始就把盤填滿。

同時要檢查 plate 規格。藍色盤上刻有 SS6、SS8 等標識時，說明它適合相應尺寸範圍的水鑽。如果實際使用的水鑽規格與 plate 不匹配，即使機器其他部分正常，也會吸鑽失敗。噴嘴、plate 和水鑽尺寸必須成套匹配。SS6-SS8 的盤不適合隨便使用過大或過小的水鑽，也不能混入破碎鑽、變形鑽和不同規格鑽。

送料盤手動檢查時，關機後輕輕轉動 wheel。它可以有一定阻力，但不能一頓一頓卡死。透明蓋不能壓住盤，中心螺絲不能鎖得過緊，plate 底部不能有碎鑽和異物。若發現硬卡點，必須拆開清理，而不是繼續自動運行。

七、噴嘴卡 wheel 的本質原因

“Stuck with wheel” 是一個很重要的現場描述。它通常不是電控故障，而是噴嘴與送料盤之間發生機械幹涉。

常見原因有：

噴嘴安裝太低。換了新 needle 後，如果插入夾頭太深，噴嘴最低點就會下降過多，直接碰到 plate。

氣缸杆長度改變。更換氣缸、連杆或接頭後，即使型號相同，安裝長度差 1 到 2 毫米，也會造成噴嘴撞盤。

plate 安裝位置偏移。送料盤沒有裝到定位銷或定位槽內，中心螺絲未鎖正，透明蓋位置偏移，都會讓取鑽點偏離噴嘴中心。

噴嘴彎曲。噴嘴尖端彎了以後，下行時會刮到盤邊或透明蓋。

水鑽堆積。出口處水鑽太多，噴嘴不是吸一粒鑽，而是壓到一堆鑽上，自然會卡住或打飛。

處理方法是先清空 plate，不放水鑽，在手動模式下按 DOWN，讓噴嘴慢慢下降，觀察最低點是否碰到 plate 或透明蓋。隻有在無鑽狀態不發生幹涉，才可以進入少量水鑽測試。

這個測試非常重要。很多人一開始就放滿水鑽開 Auto，結果機器高速動作，噴嘴不斷撞盤，最後針嘴彎了、送料盤刮傷了、調試更加困難。

八、為什麽麵板速度調慢了，機器動作還是很快

很多用戶遇到一個困惑：麵板上已經把速度或時間調低，但機器動作仍然非常快。原因在於麵板參數和氣缸真實運動速度不是一回事。

麵板上的參數可能控製的是工作周期、自動節拍、送料盤速度、計數間隔、超聲波作用時間或打點時間，但氣缸瞬間下壓速度通常由氣路節流決定。氣缸速度取決於進氣、排氣、氣壓、調速閥開度、電磁閥排氣狀態和氣缸緩衝。

如果氣缸兩端調速閥開得太大，氣壓又高，氣缸會像衝床一樣快速下壓。此時就算把麵板速度調慢，機器也隻是動作間隔變長，但每一次下壓仍然很猛。

要控製氣缸速度，應尋找以下部件：

氣缸氣口上的小調速接頭。

氣管中間的流量控製閥。

電磁閥排氣口上的節流消聲器。

帶小旋鈕或一字槽調節螺絲的氣動接頭。

調節時不能一次亂擰很多圈。正確方法是每次隻轉四分之一圈，手動測試一次，觀察 DOWN 和 UP 的變化。目標是讓下壓動作變慢、變柔和，回程可以稍快。尤其是壓鑽動作，絕不能“啪”一下衝擊布料。

如果調節閥怎麽調都沒有效果，可能是調錯了閥、閥已損壞、安裝方向錯誤、氣路繞過了調速閥，或者電磁閥排氣端沒有節流。

九、氣壓過高與布料被割破

當機器終於能吸鑽、能落鑽後，新的問題可能出現：水鑽把布料壓破。現場用戶常說 “air pressure is so strong, fabric cut by stone”。這說明設備已經從維修階段進入工藝調試階段。

水鑽壓破布料的原因通常不是單一的“氣壓大”，而是以下因素疊加：

主氣壓過高。

氣缸下壓速度過快。

噴嘴或壓頭最低點太低。

MARKING 或超聲波作用時間過大。

布料太薄、太軟或彈力太大。

布料下麵是硬台麵，沒有軟墊支撐。

水鑽方向不對，尖角或棱邊朝下。

混入破碎水鑽或規格不一致的水鑽。

對於薄布、彈力布、網紗、亮麵布等材料，絕不能用高氣壓硬壓。建議先把主氣壓降到 0.20 到 0.30 MPa 左右測試。如果是厚布，可以逐步提高到 0.35 到 0.45 MPa，但不要盲目升高。

需要強調一點：氣缸調速閥控製的是速度，不是真正的壓入力。要降低壓入力，必須調 Festo 減壓閥或主氣壓。調速閥隻能減小衝擊，讓動作柔和，但如果主氣壓過高，最終壓入力仍然可能過大。

如果布料被壓破，應該同時做四件事：

降低主氣壓。

減慢下壓速度。

把噴嘴或壓頭最低點略微調高。

降低 MARKING 或超聲波作用量。

每次調整都要用廢布測試，不要直接在正式產品上試機。正確狀態是水鑽能固定在布麵，布料正麵無明顯破壞，背麵無嚴重鼓包、破紗或孔洞。

十、壓頭最低點的調試

壓頭最低點是決定布料是否被壓壞的關鍵因素。即使氣壓不高，如果機械行程過深，水鑽接觸布麵後壓頭仍繼續下行，也會把水鑽硬壓進布料裏。

調整最低點時，通常需要檢查氣缸杆、連杆長度、噴嘴夾頭、機械限位螺絲、擺臂位置等。不同機器結構不同，但原則相同：壓頭最低位置必須剛好完成貼鑽動作，不能過度壓入。

調節時每次隻調整 0.5 到 1 毫米。不要一次調太多。調高後如果水鑽粘不牢，再適當增加 MARKING 或壓力；如果布料仍然有明顯壓痕或破損，則繼續減小行程或降低壓力。

判斷最低點是否合理，可以看三個結果：

水鑽是否貼牢。

布料正麵是否被壓白、壓破或拉絲。

布料背麵是否有明顯凸起、破紗或洞。

如果水鑽貼牢而布料沒有受傷，就是合理範圍。若水鑽牢固性不足，但布料完好，則可以稍微增加超聲波時間或 MARKING，而不是第一時間加大氣壓。

十一、MARKING 與超聲波強度的影響

很多超聲波貼鑽設備麵板上有 ULTRASONIC SWITCH 和 MARKING 旋鈕。MARKING 可能控製超聲波作用時間、能量、打點強度或壓合時間。雖然不同廠家定義不同，但從工藝結果看，它會影響水鑽與布料結合的強度和熱/機械作用量。

MARKING 過大可能出現：

布麵發白。

纖維被破壞。

水鑽周圍有明顯壓痕。

薄布被壓穿。

膠層過熱。

水鑽位置周邊出現硬化或變形。

MARKING 過小則可能出現水鑽粘不牢，輕輕一扣就掉。

調試時應從低值開始，配合合適氣壓和壓頭高度逐步增加。不要在氣壓過高、下壓速度過快的情況下再加大 MARKING，否則布料更容易損壞。

十二、布料下麵必須有合適支撐

很多人忽略了底部支撐。薄布直接放在硬金屬台麵或硬板上，水鑽受壓時就像小刀一樣把布料壓破。尤其是 SS6、SS8 小鑽，邊緣雖然小，但在瞬間衝擊和高氣壓下，局部壓強很高。

正確做法是在布料下麵放一層軟橡膠墊、矽膠墊、耐熱軟墊或合適的彈性墊。軟墊可以吸收衝擊，避免水鑽硬切布料，同時讓膠麵更均勻地貼合布麵。

墊子不能太軟，否則定位不準；也不能太硬，否則保護效果不明顯。實際生產中應根據布料厚度、彈性、水鑽尺寸和壓合方式選擇底墊。

十三、不要盲目更換擺臂連杆機構

有些用戶看到噴嘴動作快、卡頓或不穩定，會圈出機械擺臂、連杆、鉸鏈部位，問是否需要更換。這個部位當然需要檢查，但不應作為第一優先更換件。

擺臂連杆機構的檢查重點是：

軸孔是否磨損嚴重。

銷軸是否鬆動。

連杆是否彎曲。

擺動是否卡滯。

固定螺絲是否鬆動。

軸承或銅套是否磨損。

是否缺油或積灰。

如果隻是氣缸動作太快，換擺臂通常解決不了問題。動作速度主要由氣壓和調速閥決定。如果擺臂沒有明顯變形、嚴重曠量或卡死，應先調氣路和工藝參數。

當然，如果用手斷氣推動機構時感覺非常緊，或者擺動過程中有明顯卡點，就要清潔、潤滑、檢查軸套和銷軸。若軸孔磨損嚴重導致噴嘴位置每次都不一致，則需要更換相關機械件。

十四、正確的遠程排查流程

對於沒有本地技術人員的用戶，遠程排查必須要求對方按固定順序發視頻，否則很容易被大量無關視頻幹擾。建議按以下流程：

第一，拍整機狀態，確認型號、麵板、氣源壓力、送料盤規格和針嘴位置。

第二，切手動模式，清空送料盤，不放水鑽，拍噴嘴慢速下降到最低點的視頻，確認是否撞 plate。

第三，拍標準真空測試視頻，用輕紙片靠近噴嘴尖端，看是否被吸住。

第四，拍送料盤手動旋轉視頻，確認 wheel 是否連續順暢，有無硬卡點。

第五，隻放 20 到 30 粒水鑽，拍近距離取鑽點，觀察 wheel 是否把水鑽送到噴嘴下方。

第六，拍噴嘴吸起一粒水鑽的視頻，確認取鑽成功。

第七，在廢布上試壓，觀察是否貼牢、是否割布、是否壓痕過重。

第八，根據結果調整氣壓、調速閥、噴嘴高度、MARKING 和底墊。

這個流程的核心是“單項驗證”。一次隻驗證一個係統，不要同時放水鑽、開 Auto、調麵板、測試布料。否則不知道故障來自哪裏。

十五、典型維修順序總結

對於噴嘴不工作、wheel 卡、stone 不吸、動作太快、壓破布料這一類綜合故障，可以按以下順序處理：

第一，確認機器能開機，麵板能切換 Auto/Manual，氣源正常。

第二，暫停 Auto，所有測試改用 Manual。

第三，檢查噴嘴是否彎曲、堵塞、鬆動、裝歪。

第四，清空 plate，檢查噴嘴最低點是否碰到 plate 或透明蓋。

第五，做標準 vacuum 紙片吸力測試。

第六，清理 wheel/plate，去除碎鑽、灰塵、膠粒，檢查中心螺絲和透明蓋。

第七，隻放少量水鑽，觀察送料是否順暢。

第八，調整噴嘴與取鑽點中心對位。

第九，降低主氣壓到安全測試範圍。

第十，調氣缸調速閥，使 DOWN 動作柔和。

第十一，確認噴嘴能吸起水鑽。

第十二，在廢布上測試壓鑽效果。

第十三，若割布，繼續降低氣壓、減慢速度、調高壓頭最低點、降低 MARKING，並增加軟墊。

第十四，所有參數穩定後，再進入 Auto 連續運行測試。

這個順序可以避免盲目換件，也能快速把故障從“機械卡滯”“真空不足”“送料不順”“氣動衝擊”“工藝壓力過大”中分離出來。

十六、最終判斷邏輯

這類燙鑽點鑽機的維修，不應該以“哪個零件壞了”為唯一思路。很多情況下，設備並沒有嚴重硬件損壞，而是多個小問題疊加：

噴嘴換過，但高度沒調。

plate 是同型號，但安裝位置或出鑽狀態不對。

wheel 能轉，但有卡點。

真空似乎有，但沒有標準測試確認。

麵板速度調慢了，但氣缸節流沒有調。

機器終於能打鑽了，但氣壓和行程過大，布料被水鑽壓破。

所以正確的結論是：當機器可以手動動作、可以送料、可以吸鑽時，不應繼續追著主板或大件更換；當布料被割破時，也不應再懷疑 needle 或 plate，而應進入工藝調試階段，重點控製氣壓、速度、行程、MARKING 和底部支撐。

對於遠程維修來說，最關鍵的不是讓客戶不停發視頻，而是讓客戶按指定動作拍攝關鍵位置：噴嘴最低點、真空吸力、取鑽點、wheel 旋轉、廢布試壓結果。隻要這幾個視頻清楚，絕大多數問題都能定位。

十七、結語

燙鑽點鑽機的噴嘴、送料盤、真空、氣缸和超聲波壓合係統，是一個連續配合的鏈條。任何一個環節偏差很小，都會表現為機器“不工作”。噴嘴偏一毫米，吸不到鑽；氣壓高一點，布料被壓破；wheel 卡一點，出鑽不穩定；調速閥開大一點，氣缸動作就像衝床；MARKING 大一點，薄布就可能被打壞。

因此，維修這類機器必須堅持一個原則：先機械，後氣路；先手動，後自動；先空載，後少量水鑽；先確認吸力，再確認取鑽；先廢布測試，再正式生產。不要在故障未分離時盲目更換大件，也不要把所有問題都歸結為主板損壞。

對於噴嘴不工作、wheel 卡滯、stone 不吸取、動作過快、氣壓過強割布等問題，最有效的處理方案通常不是複雜維修，而是係統調試：清理送料盤，校正噴嘴高度和取鑽中心，確認真空吸力，降低氣壓，調慢氣缸下壓速度，適當提高壓頭最低點，降低 MARKING，並給布料加合適軟墊。隻要按這個邏輯逐項驗證，大多數類似故障都可以在現場恢複到穩定工作狀態。
