JT330S2變頻器AO2模擬量輸出電流偏差的診斷與校準：從F6-08參數到PLC工程量換算的完整分析

在工業現場，變頻器的模擬量輸出經常被用於把運行頻率、輸出電流、輸出電壓、輸出轉矩、輸出功率等運行狀態傳送給PLC、儀表或上位機。表麵上看，這隻是一個簡單的模擬量信號接線問題，但實際調試中，經常會出現“參數已經設置了，PLC顯示卻不準”的情況。

例如一台JT330S2係列變頻器，用戶希望通過AO2端子輸出0～20mA電流信號，並讓西門子S7-200 SMART PLC讀取電機實際輸出電流。現場人員按照說明書將參數F6-08設置為2，也就是把AO2輸出功能選擇為“輸出電流”。但是運行後發現，變頻器或鉗形表顯示電機實際電流約20A，而PLC畫麵或程序中顯示隻有10A，剛好少了一半。

這類問題不能簡單判斷為“變頻器壞了”或者“參數F6-08沒有設置對”。從維修和調試角度看，這種現象更像是模擬量輸出比例、PLC模擬量輸入量程、工程量換算公式三者之間沒有統一造成的。要解決問題，必須把“變頻器輸出了什麽信號”“PLC實際收到多少信號”“PLC程序又把這個信號換算成了多少電流”三個環節分開檢查。

一、AO2模擬量輸出的基本作用

JT330S2變頻器提供AO1、AO2兩路模擬量輸出端子。模擬量輸出可以根據參數選擇不同的輸出內容，例如運行頻率、設定頻率、輸出電流、輸出轉矩、輸出功率、輸出電壓、AI輸入量、電機轉速、通訊設定值等。

在這個案例中，用戶關心的是電機實際輸出電流，所以AO2應當選擇輸出電流功能。對應參數為：

F6-08 = 2

其含義是：

AO2輸出功能選擇 = 輸出電流

這個設置方向是正確的。但是，F6-08隻決定“AO2輸出什麽內容”，並不等於自動保證“20A一定對應20mA”。模擬量輸出還涉及輸出類型、零偏、增益、滿量程對應值以及PLC端的換算範圍。

也就是說，F6-08隻是第一步，後麵還要確認AO2到底輸出的是電流信號還是電壓信號，輸出電流信號是0～20mA還是4～20mA，PLC模塊按什麽輸入範圍采集，程序中又如何把原始數字量換算成實際電機電流。

二、為什麽F6-08設成2以後，PLC顯示仍然少一半

現場反饋的關鍵現象是：

實際電機電流：20A
PLC顯示電流：10A

這種“剛好少一半”的現象，通常不是隨機故障，而是比例關係錯誤。

假設變頻器AO2輸出的滿量程邏輯是：

20mA = 40A

那麽當電機實際電流為20A時，AO2隻需要輸出滿量程的一半，也就是約10mA。

如果PLC程序卻按照下麵的方式換算：

20mA = 20A

那麽PLC收到10mA後，就會計算成10A。

這就出現了現場看到的結果：

實際20A → AO2輸出約10mA → PLC按0～20A量程換算 → 顯示10A

因此，這個問題的本質很可能不是AO2沒有輸出電流，而是PLC程序裏的工程量滿量程設置不對，或者變頻器AO2輸出增益沒有根據現場需要校準。

三、必須先測量AO2實際輸出mA值

很多現場人員一看到PLC顯示不準，就馬上去改參數。這個思路不嚴謹。正確做法應該先用萬用表確認AO2實際輸出了多少mA。

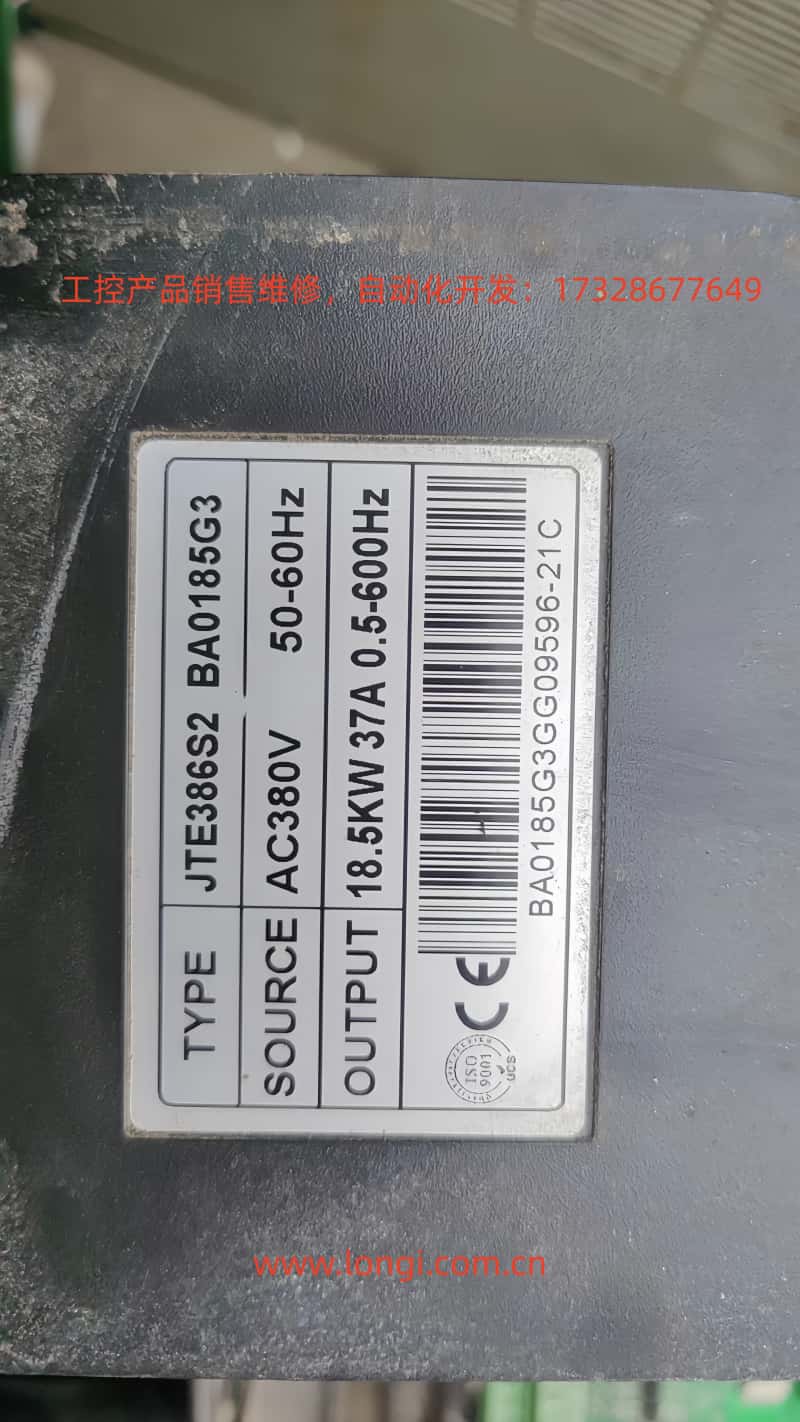

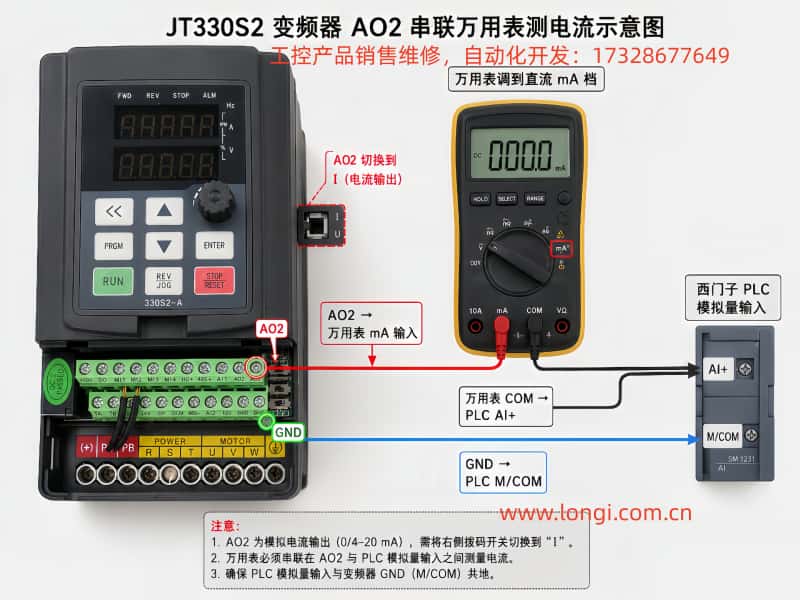

測量時，萬用表不能並聯測量，而必須串聯到AO2輸出回路中。因為電流信號測量和電壓信號測量不同，電流表必須接入回路，讓輸出電流流過萬用表。

正確接法如下：

變頻器 AO2  →  萬用表 mA 輸入端
萬用表 COM  →  PLC 模擬量輸入 AI+
變頻器 GND  →  PLC 模擬量輸入 M/COM

也可以理解為：把原來AO2到PLC AI+的那根線斷開，中間串入萬用表。變頻器GND仍然接PLC模擬量公共端M或COM。

萬用表應調到：

直流 mA 檔

注意不要調到交流電流檔，也不要調到電壓檔。表筆也要插到正確插孔，紅表筆插mA孔，黑表筆插COM孔。如果把紅表筆插在電壓孔，通常測不到正確電流；如果誤插10A大電流孔，低電流分辨率會變差；如果把電流檔並聯到電源上，還可能燒保險或損壞儀表。

四、通過實測結果判斷故障方向

測試時可以讓電機在幾個不同負載點運行，然後同時記錄三組數據：

1. 變頻器麵板顯示的輸出電流
2. 萬用表測得的AO2輸出mA值
3. PLC顯示的電流值

建議至少記錄三個點：

低負載：例如5A左右
中負載：例如10A左右
高負載：例如20A左右

然後根據數據判斷。

情況一：實際20A時，AO2約10mA，PLC顯示10A

這說明PLC顯示值與AO2的mA信號基本一致，但PLC換算量程可能設小了。例如PLC把20mA定義為20A，而變頻器AO2實際滿量程可能對應40A。此時優先修改PLC工程量換算。

例如原程序可能是：

實際電流 = AI原始值 × 20 / 27648

如果AI原始值滿量程27648代表20mA，那麽這個公式表示：

20mA = 20A

如果現場測量發現20A隻對應10mA，那麽應改為：

實際電流 = AI原始值 × 40 / 27648

也就是：

20mA = 40A

這樣10mA就會顯示為20A。

情況二：實際20A時，AO2已經約20mA，但PLC顯示10A

這種情況說明變頻器AO2輸出沒有問題，PLC已經收到了滿量程電流信號，但PLC程序換算錯誤，或者PLC模擬量模塊配置錯誤。

重點檢查：

PLC模擬量模塊輸入類型是否設置為0～20mA
PLC程序是否按0～20mA換算
AI原始值是否達到接近滿量程
HMI畫麵比例是否又二次縮放
程序中是否有除以2、百分比縮放或單位換算錯誤

如果PLC原始值已經達到滿量程附近，但畫麵隻顯示一半，問題一定在PLC程序或HMI工程量顯示，不在變頻器。

情況三：實際20A時，AO2幾乎沒有mA輸出

這種情況要檢查硬件輸出類型和接線。

重點檢查：

AO2撥碼/跳線是否切換到I電流輸出
AO2與GND是否接到PLC正確端子
PLC模擬量輸入是否支持電流輸入
PLC模塊是否需要外部供電或特殊接法
GND與PLC模擬量M/COM是否共地
F6-08是否確實保存成功
F6-12、F6-13是否被異常改動

如果AO2硬件還停留在V電壓輸出模式，而PLC按電流輸入接收，信號肯定不正常。JT330S2控製板右側有AO1、AO2、AI1、AI2等I/V選擇開關或撥碼，AO2用於電流輸出時必須切到I位置。

五、變頻器側參數的建議設置

針對“AO2輸出電機實際電流”這個應用，變頻器側可按以下思路設置。

1. AO2硬件選擇

AO2選擇：I

I代表電流輸出。不要選V。V是電壓輸出，通常對應0～10V。如果PLC接的是電流輸入，AO2卻選成電壓輸出，PLC讀數會嚴重異常。

2. AO2輸出功能

F6-08 = 2

選擇輸出電流。

3. AO2零偏

F6-12 = 0.0%

一般先保持默認。零偏用於修正低端輸出，如果沒有明確需要，不要隨意改。亂改零偏可能導致零電流時PLC仍有顯示，或者小電流段偏差更大。

4. AO2增益

F6-13 = 1.00

先保持默認。如果實測確認AO2輸出比例確實小了一半，而且希望通過變頻器側直接修正，可以嚐試：

F6-13 = 2.00

這相當於把AO2輸出增益放大一倍。

但是要注意，增益放大後AO2可能提前飽和。例如原來40A對應20mA，改成2倍增益後，20A就可能對應20mA。如果實際運行電流超過20A，AO2會到頂，PLC就無法繼續區分更大的電流。因此是否調整F6-13，要看現場電機最大運行電流和PLC需要顯示的量程。

如果電機最大實際電流可能達到30A或40A，就不建議簡單把增益放大到2倍，而應在PLC程序中按正確滿量程換算。

六、PLC工程量換算是最容易被忽略的環節

在西門子S7-200 SMART係統中，模擬量輸入模塊會把0～20mA或4～20mA信號轉換成一個數字量。很多西門子模擬量模塊常用的滿量程數字值為27648，但具體還要看模塊型號和配置。

假設0～20mA對應0～27648，那麽工程量換算公式通常為：

工程量 = AI原始值 × 工程量滿量程 / 27648

如果要顯示電機電流，就要明確：

20mA到底代表多少A？

這不是PLC自己知道的，也不是F6-08自動告訴PLC的，而是調試人員必須在程序裏定義。

如果把滿量程設為20A：

電流顯示 = AI原始值 × 20 / 27648

那麽10mA約等於半量程，顯示10A。

如果實際變頻器AO2輸出邏輯是20mA對應40A，那麽就應改為：

電流顯示 = AI原始值 × 40 / 27648

這樣10mA約等於20A。

如果使用4～20mA，則公式還要扣除4mA對應的零點。例如4～20mA對應0～40A時，應按有效量程16mA計算。不能簡單把4mA也當成有效電流，否則低端會有偏移。

七、0～20mA和4～20mA不能混淆

模擬量電流信號常見有兩種：

0～20mA
4～20mA

0～20mA的特點是0mA代表零輸出，20mA代表滿量程。它簡單直觀，但斷線時也是0mA，PLC不容易區分“真實為0”和“線路斷開”。

4～20mA的特點是4mA代表零輸出，20mA代表滿量程。它常用於工業儀表，因為斷線時電流會低於4mA，PLC可以判斷信號異常。

在變頻器模擬量輸出接PLC時，必須保證三處一致：

變頻器AO2輸出類型
PLC模擬量模塊輸入類型
PLC程序工程量換算方式

如果變頻器輸出0～20mA，而PLC程序按4～20mA換算，低端和中間段都會出現偏差。如果變頻器輸出4～20mA，而PLC按0～20mA換算，則零電流時PLC會顯示一個不該有的數值。

在本案例中，用戶描述“輸出0～20mA電流”，因此PLC程序應按0～20mA處理，除非現場實測確認AO2實際為4～20mA輸出。

八、為什麽不建議盲目使用特殊輸出選項

在JT330S2的F6-08選項中，除了普通“輸出電流”外，還可能存在類似“輸出電流，100.0%對應1000.0A”的特殊選項。這類選項通常用於特殊比例顯示、通訊映射、大電流標定或廠家預設邏輯，不適合普通小功率變頻器直接接PLC顯示電機實際電流時隨意使用。

如果用戶原本隻是想讓PLC顯示電機實際電流，優先選擇：

F6-08 = 2

然後用F6-13或PLC工程量換算進行校準即可。隨意改成特殊電流比例選項，可能導致AO2輸出更小，PLC顯示更不直觀，後續調試更加混亂。

九、現場標準調試流程

為了避免反複猜測，可以按以下流程處理。

第一步，確認硬件接線：

AO2 → PLC AI+
GND → PLC M/COM

如果要測量AO2電流，則臨時改為：

AO2 → 萬用表mA輸入
萬用表COM → PLC AI+
GND → PLC M/COM

第二步，確認AO2硬件模式：

AO2撥碼/跳線 = I

第三步，確認變頻器參數：

F6-08 = 2
F6-12 = 0.0%
F6-13 = 1.00

第四步，運行電機，記錄數據：

變頻器顯示電流
萬用表測得mA
PLC原始AI值
PLC顯示電流

第五步，判斷比例關係：

如果AO2 mA正確，PLC顯示錯誤：改PLC換算
如果AO2 mA偏小，但比例穩定：可改F6-13或改PLC量程
如果AO2 mA無輸出：查撥碼、接線、參數、模塊類型
如果AO2 mA跳動嚴重：查屏蔽、接地、幹擾、公共端連接

第六步，最終校準：

用實際負載電流作為參考，把PLC顯示值調到與變頻器顯示值或鉗形表測量值一致。最好取兩個點校準，例如10A和20A，確認線性是否正常。

十、接線和測量中的安全注意事項

變頻器現場調試涉及主回路電源、直流母線、電機輸出端和控製端子。即使AO2屬於弱電控製端子，也不能忽視安全。

需要注意以下幾點：

1. 不要帶電拆接主回路端子。
2. 控製線調整時也應避免短接24V、10V、GND等端子。
3. 萬用表測mA時必須串聯，不能像測電壓一樣並聯。
4. 表筆插孔要正確，紅表筆插mA孔，黑表筆插COM孔。
5. AO2與GND不要直接短接。
6. PLC模擬量輸入公共端M/COM要與變頻器GND建立正確參考關係。
7. 模擬量線建議使用屏蔽線，並盡量遠離動力線和電機線。
8. 如果電機線較長、現場幹擾大，模擬量信號容易抖動，應檢查接地和屏蔽。

很多模擬量顯示不準，並不是參數問題，而是控製線與動力線混走、屏蔽層兩端亂接地、公共端懸空、模擬量輸入模式錯誤造成的。尤其是變頻器輸出端U、V、W存在高頻PWM幹擾，模擬量線不能與電機線長距離並排敷設。

十一、維修人員應如何向客戶解釋這個問題

麵對客戶時，可以用通俗但準確的方式說明：

“F6-08=2隻是告訴變頻器AO2輸出電機電流，但PLC顯示多少，還要看AO2輸出多少mA，以及PLC程序把多少mA換算成多少A。現在實際20A顯示10A，說明比例少了一半。不是一定變頻器壞了，也不是隻改F6-08就能解決。要先用萬用表串聯測AO2實際mA值。如果20A時AO2隻有10mA，就把PLC量程從0～20A改成0～40A，或者把變頻器AO2增益F6-13適當放大。如果20A時AO2已經20mA，問題就在PLC程序換算。”

這種解釋既能讓客戶理解，也能避免盲目更換變頻器或PLC模塊。

十二、結論

JT330S2變頻器AO2輸出電機電流給西門子PLC時，F6-08設置為2是正確的，但這隻是功能選擇，並不是完整校準。現場出現“實際20A，PLC顯示10A”的情況，最常見原因是AO2輸出比例與PLC工程量換算不一致。

正確處理方法不是盲目修改參數，而是先用萬用表直流mA檔串聯在AO2與PLC模擬量輸入之間，測出AO2真實輸出電流。然後根據測量結果判斷：

AO2輸出正常，PLC顯示不準 → 修改PLC工程量換算
AO2輸出比例偏小 → 調整F6-13增益或修改PLC滿量程
AO2無電流輸出 → 檢查AO2 I/V撥碼、接線、參數和PLC輸入類型

在實際工程中，更推薦通過PLC程序設置正確的滿量程來處理，因為這樣不會讓AO2提前飽和，也便於後期維護。隻有在明確需要讓某個實際電流對應某個固定mA輸出時，才考慮調整F6-13增益。

這類模擬量問題的關鍵不是“參數有沒有改”，而是要建立完整的信號鏈概念：變頻器內部電流值 → AO2模擬量輸出 → PLC模擬量采集 → 程序工程量換算 → HMI顯示。隻要沿著這條鏈路逐段測量、逐段驗證，就能快速定位問題，避免無效更換硬件和反複試參數。
