ABB EL3010-C / Uras26 氣體分析儀校準失敗分析：從“SO₂濃度異常”到“Raw values cannot be sampled”的係統排查思路
在工業煙氣監測、過程氣體分析、環保排放檢測和化工過程控製中，ABB EL3000 / EL3010-C 係列氣體分析儀是一類應用較多的在線分析設備。其中搭載 Uras26 紅外檢測模塊的機型，常用於測量 SO₂、CO₂、CO、NO、CH₄ 等紅外吸收氣體。由於這類儀器內部涉及光學檢測器、樣氣池、溫度補償、壓力補償、EEPROM 數據集、內置校準池以及外部標氣校準邏輯，一旦出現校準失敗，故障原因往往不能隻從一個參數表麵判斷。

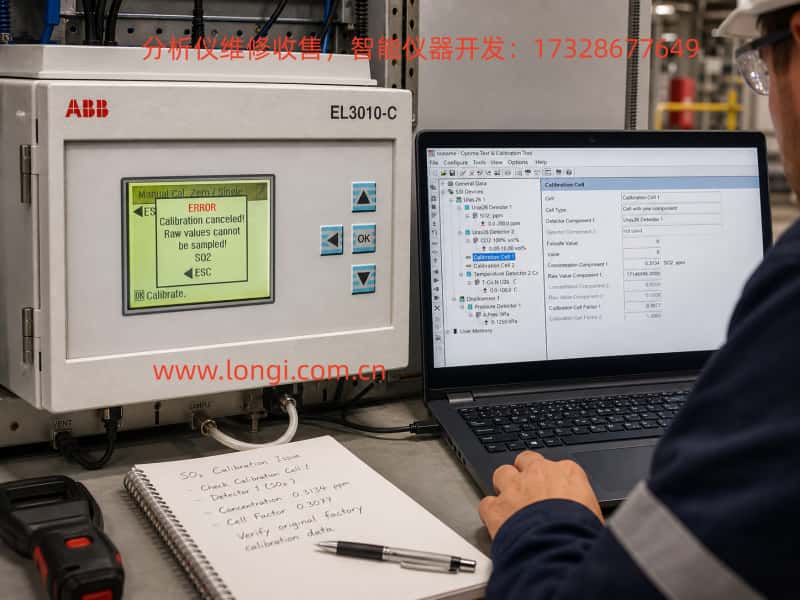

某台 ABB EL3010-C 氣體分析儀在進行 SO₂ 校準時，出現了兩個容易混淆的現象：一是在 ABB Optima TCT 軟件中，Calibration Cell 1 對應的 SO₂ concentration component 顯示異常，數值隻有約 0.3134 ppm；二是在儀器本機菜單執行手動零點校準時，屏幕彈出報警：
ERROR
Calibration canceled!
Raw values cannot be sampled!
SO2
很多維修人員看到第一個現象，會直接判斷為“SO₂ 校準池濃度配置錯誤”或者“EEPROM 數據損壞”。但從實際維修邏輯看，第二條報警信息更關鍵。它說明儀器在執行 SO₂ 校準過程中，無法采樣到有效的原始信號值，也就是 SO₂ 通道的 raw value 不滿足校準算法要求。因此，這類故障不能簡單歸結為 TCT 軟件裏某個濃度值填錯，而應該按照“原始信號是否有效 → 檢測器狀態是否正常 → 氣路是否滿足校準條件 → 溫壓補償是否有效 → 配置數據是否損壞”的順序排查。
一、ABB EL3010-C 與 Uras26 模塊的基本工作邏輯
ABB EL3010-C 屬於 ABB Advance Optima / EL3000 係列氣體分析儀中的一類配置形式。實際儀器內部可能由多個模塊構成，例如 Uras26 紅外分析模塊、壓力傳感器、溫度補償單元、樣氣處理部分、I/O 模塊以及係統控製器等。
Uras26 是非分散紅外氣體分析模塊。其基本原理是：紅外光源發出的光經過樣氣池，不同氣體分子會吸收特定波長的紅外能量，檢測器接收到的信號強度隨氣體濃度變化而變化。儀器再通過線性化、溫度補償、壓力補償、交叉幹擾修正等算法，把原始檢測信號換算成最終顯示的濃度值。
在這類係統中，維修人員必須區分三類數據：
第一類是 raw value，即檢測器原始信號或原始計數值。它不是 ppm，也不是 vol%，而是儀器內部計算的基礎信號。
第二類是 measured value，即經過算法計算後的實際濃度顯示值，例如 SO₂ ppm 或 CO₂ vol%。
第三類是 configuration / calibration data，包括檢測器配置、量程、校準池參數、校準因子、補償參數、線性化參數等。這些數據一般存儲在模塊 EEPROM 或相關存儲區域中。
當儀器顯示 “Raw values cannot be sampled” 時，問題直接指向第一類數據：儀器當前無法獲得可用於校準的 SO₂ 原始值。此時即使 TCT 軟件中某個校準池濃度看起來不合理，也不應該馬上把它當作根因。
二、Optima TCT 軟件的作用：不是普通日常校準工具
ABB Optima TCT 的全稱是 Test & Calibration Tool。它可以連接 ABB Advance Optima 係列分析模塊，讀取模塊 EEPROM 中的數據集，也可以對數據集進行保存、備份、配置、測試和寫回。TCT 中可以看到樹形結構，例如 General Data、Uras26 Detector、SO₂ component、measurement range、temperature detector、pressure detector、Calibration Cell 等。
在維修現場，TCT 的價值主要體現在以下幾個方麵：
讀取並保存原始 EEPROM 配置數據；
查看檢測器、組分、量程和校準池之間的綁定關係；
查看 raw value、component value、status code；
檢查壓力、溫度補償值；
檢查泵、閥、模塊通信和檢測器狀態；
在確認數據正確的前提下，恢複或修正配置數據；
對比校準前後數據集變化。
但是，TCT 不應該被簡單理解為“日常零點和跨度校準必須使用的軟件”。對於正常運行維護，常規 zero calibration、span calibration 通常應通過儀器本機菜單、自動校準程序或現場控製係統完成。TCT 更偏向工程配置、深層診斷和數據恢複。
因此，當用戶問“你們是如何配置這種氣體分析儀的”時，更準確的回答應該是：
正常零點和跨度校準優先使用儀器本機菜單完成；TCT 主要用於讀取、備份、檢查和恢複配置數據。當本機菜單校準失敗、參數疑似損壞或模塊配置異常時，才進一步通過 TCT 分析 EEPROM 數據集和模塊原始狀態。
三、Calibration Cell 濃度異常不等於外部標氣濃度錯誤
在這個案例中，TCT 畫麵顯示 Calibration Cell 1 被配置為：
Cell Type：Cell with one component；
Detector Component 1：Uras26 Detector 1；
對應組分：SO₂ ppm；
Concentration Component 1：約 0.3134 SO₂ ppm；
Raw Value Component 1：約 1714596；
Calibration Cell Factor 1：約 0.3077。
由於該 SO₂ 通道量程為 0–200 ppm，很多人看到 0.3134 ppm 會覺得明顯不合理。確實，從經驗看，這個數值對 0–200 ppm 的 SO₂ 量程來說比較可疑。但這裏必須強調：Calibration Cell 的 concentration component 不等同於外部 SO₂ 標氣瓶濃度，也不等同於當前實時 SO₂ 測量值。
內置 calibration cell 通常是一個內部光學參考件，可能是插入紅外光路中的參考氣室或等效吸收元件。它用於模擬某個已知吸收量，以便檢查或修正儀器漂移。它的參數應與具體儀器、具體檢測器、具體校準池證書和原始出廠數據匹配。維修人員不能看到數值不順眼，就直接把它改成 50 ppm、100 ppm 或其他標氣濃度。
如果需要用外部標氣校準 SO₂，正確對象是本機菜單裏的 zero/span calibration，而不是隨便修改 Calibration Cell concentration。
所以，Calibration Cell 1 的 0.3134 ppm 應該被視為“可疑參數”，但不能單獨作為故障結論。真正需要確認的是：
這台儀器是否實際安裝了內置 calibration cell；
Calibration Cell 1 是否確實對應 SO₂；
Calibration Cell 2 是否對應另一檢測器或另一組分；
該 cell 原廠等效濃度是多少；
Calibration Cell Factor 是否被改過；
數據集是否來自本機；
是否有人曾經把其他儀器的數據寫入該模塊。
沒有這些信息，不能直接修改 EEPROM。
四、“Raw values cannot be sampled” 才是當前故障的核心線索
儀器本機菜單顯示：
Calibration canceled!
Raw values cannot be sampled!
SO2
這條信息比 TCT 中的 concentration component 更有診斷價值。它表示儀器在執行 SO₂ 校準流程時，需要采集 SO₂ 通道的原始信號，但采樣失敗或采樣值無效，所以校準被取消。
這類報警通常有以下幾大類原因。
1. 樣氣流路問題
校準過程中，零氣或標氣必須真實進入分析池。如果氣體沒有進入，或者流量不穩定，儀器就無法獲得穩定原始值。
常見問題包括：
在線煙氣 SO₂ 分析儀尤其容易受到酸性冷凝物和粉塵汙染影響。如果樣氣預處理係統失效，水汽、硫化物、顆粒物進入樣氣池，輕則導致讀數漂移，重則導致光路衰減或氣路堵塞。
2. Uras26 Detector 1 原始信號異常
如果 SO₂ 通道對應 Uras26 Detector 1，那麽 raw value 采樣失敗可能是檢測器信號鏈問題。
典型表現包括：
raw value 為 0 或極低；
raw value 長時間不變；
raw value 超出 ADC 範圍；
raw value 劇烈波動；
檢測器狀態碼異常；
儀器顯示 overrange、underrange、星號、無效值；
校準時無法進入穩定狀態。
可能原因包括紅外光源衰減、光源不亮、斬波機構異常、檢測器老化、前置放大電路故障、ADC 采集異常、信號線接觸不良、模塊供電異常、樣氣池嚴重汙染等。
3. 光學係統汙染或衰減
Uras26 的測量依賴紅外光路。如果光源、反射鏡、窗口、樣氣池或檢測器光路汙染，檢測器接收到的信號會降低或失真。SO₂ 應用中，光學汙染比較常見，特別是樣氣處理不好時，水汽、酸霧、粉塵和反應物會沉積在光學窗口上。
如果光學衰減嚴重，儀器可能仍然能顯示某些數值，但在執行校準時無法滿足穩定性、強度範圍或算法條件，於是報 raw value cannot be sampled。
4. 溫度或壓力補償異常
氣體紅外吸收與溫度、壓力有關。EL3010-C / Uras26 配置中通常會有溫度補償和壓力補償。例如 TCT 樹形結構裏能看到 T-Con U26 C、A.Pres hPa 等對象。如果溫度或壓力測量值異常，最終 SO₂ 計算值可能無效，校準流程也可能被阻止。
應重點檢查：
如果壓力傳感器開路、短路、量程異常或配置錯誤，儀器可能無法計算有效 SO₂ 值。
5. 配置數據或 EEPROM 數據集異常
如果硬件和氣路都正常，但 TCT 中出現 detector、component、measurement range、calibration cell 之間的配置邏輯異常，則可能是 EEPROM 數據集被錯誤修改或損壞。
常見情況包括：
維修人員曾寫入另一台儀器的數據；
更換過 CPU 板或存儲芯片後未正確恢複數據集；
full version TCT 中錯誤修改了 calibration cell；
Detector 1 / Detector 2 與 SO₂ / CO₂ 組分綁定錯誤；
measurement range 缺失；
correction function 指向不存在的 component；
calibration cell 指向錯誤 detector；
數據集與實際模塊類型不匹配；
EEPROM 存儲不穩定。
但要注意，EEPROM 損壞不是第一優先級判斷。隻有在確認氣路、檢測器 raw value、壓力溫度、光學狀態均基本正常後，才應深入懷疑存儲數據損壞。
五、正確排查順序：不要先改參數
遇到這類問題，最忌諱的是直接在 TCT 裏修改 concentration component，然後寫回 EEPROM。這樣可能把原本可恢複的數據徹底破壞，使故障從“校準失敗”擴大成“配置失真”。
建議按照以下流程排查。
第一步：完整備份當前數據集
連接 TCT 後，先讀取模塊數據並保存。保存文件通常根據模塊類型產生不同擴展名，分析模塊常見為類似 .d04 的數據文件。還應保留 TCT 自動生成的 backup copy。
備份時應至少保存兩份：
如果後續需要判斷某個參數是否“自己變化”，必須靠前後兩個數據文件對比，而不是憑記憶或截圖判斷。
第二步：不要寫 EEPROM
在故障未確定之前，不執行 Send Module Data，不把任何修改寫回分析模塊。特別是 Calibration Cell、Detector、Component、Range、Correction Function 等參數，不能憑經驗亂改。
第三步：進入 Module Test View 查看原始狀態
TCT 的 Module Test View 是本案例最關鍵的診斷入口。需要查看：
Uras26 Detector 1 raw value；
Uras26 Detector 1 status；
SO₂ component measured value；
SO₂ % of range；
SO₂ status code；
active correction functions；
pressure value；
temperature value；
pump / valve test 狀態。
如果 SO₂ raw value 不存在、凍結、超限或狀態異常，說明問題在校準流程之前已經存在。此時無需繼續糾結 calibration cell concentration。

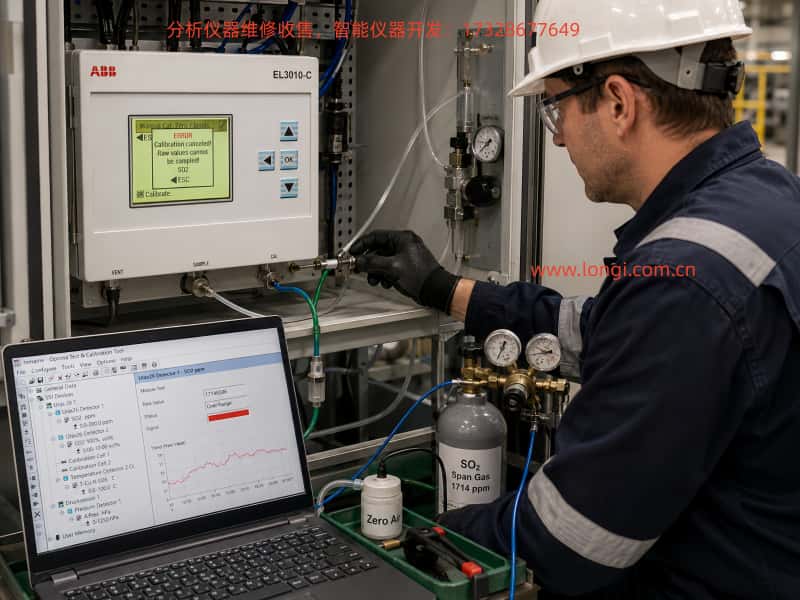

第四步：確認零氣和流量
執行 zero calibration 前，應確認零氣來源正確。SO₂ 零點校準一般使用高純氮氣或符合要求的零氣，不能使用含 SO₂ 或含幹擾氣體的樣氣。某些應用中也可能使用潔淨空氣，但必須符合儀器和工藝要求。
現場需要確認：
零氣是否接入正確入口；
流量是否符合儀器要求；
出口是否暢通；
內部泵是否運行；
電磁閥是否正確切換；
樣氣預處理係統是否幹燥、潔淨；
是否存在冷凝水或堵塞。
如果氣路不通，儀器自然無法采樣穩定 raw value。
第五步：觀察測量模式下 SO₂ 是否正常
校準失敗前，先看儀器在正常測量模式下 SO₂ 顯示是否有效。如果測量模式下 SO₂ 已經無效、跳變、超量程或長期為負，則說明問題不是校準本身，而是檢測鏈路本身異常。
可按以下現象判斷：
SO₂ 值正常穩定，但校準失敗：偏向校準條件、配置或穩定性判斷問題；
SO₂ 值不穩定：偏向氣路波動、光源或檢測器問題；
SO₂ 值超量程：可能有標氣濃度錯誤、光路汙染、配置錯誤或實際汙染；
SO₂ 值無效：優先查 raw value、ADC、溫壓補償；
SO₂ 值長期不變：可能信號鏈凍結或數據更新失敗。
第六步：確認溫壓補償
檢查 pressure 和 temperature 是否處於合理範圍。如果 pressure 或 temperature 顯示異常，應先修複補償信號。否則即使 SO₂ 檢測器本身正常，最終濃度計算也可能無效。
第七步：最後再判斷 Calibration Cell 配置
隻有在 raw value 有效、氣路正常、溫壓正常、SO₂ 測量基本穩定的情況下，才繼續檢查 Calibration Cell 1 / 2。
此時重點看：
Calibration Cell 1 是否應該綁定 SO₂；
Calibration Cell 2 是否綁定 CO₂；
Cell Type 是否正確；
Detector Component 1 / 2 是否正確；
Concentration Component 是否與原廠數據一致；
Calibration Cell Factor 是否合理；
是否有原始數據集可恢複。
如果沒有原始證書或備份，不建議隨意重建 calibration cell 參數。
六、如何判斷是不是 EEPROM 或存儲芯片故障
維修人員常常在看到參數變化時懷疑 EEPROM 壞。這個方向不能排除，但需要證據。
真正的 EEPROM 或存儲數據問題通常有以下表現：
斷電重啟後參數丟失；
同一數據反複讀取不一致；
serial number、module type、detector 配置出現異常；
不同界麵顯示的組分、量程、檢測器邏輯互相矛盾；
TCT 報 data not compatible、unknown index、invalid subindex、module data incorrect；
保存前後文件對比發現非校準相關配置字段無規律變化；
寫入後校驗失敗；
儀器隨機出現配置錯誤或模塊識別錯誤。
如果隻是執行 zero calibration 後，某些 offset、drift、raw reference、zero correction 發生變化，這可能是正常校準動作，不代表 EEPROM 損壞。
判斷方法很簡單：做前後數據對比。
操作流程如下：
TCT 讀取數據，保存為 before_zero；
截圖 Calibration Cell 1、Calibration Cell 2、SO₂ component、range、Module Test View；
儀器本機執行 zero calibration；
不打開舊文件，重新從模塊讀取數據；
保存為 after_zero；
對比兩個數據文件和截圖。
如果變化集中在零點、漂移、校準結果類參數，屬於正常或半正常現象。
如果 Calibration Cell nominal concentration、Detector assignment、Range definition、Component name 等配置字段無故變化，才應懷疑數據集損壞或存儲異常。
七、外部標氣校準與內置校準池的關係
對於 0–200 ppm SO₂ 量程，可靠的校準通常應以外部標準氣體為基礎。典型流程如下：
通入零氣；
等待 SO₂ 測量值和 raw value 穩定；
執行 zero calibration；
通入已知濃度 SO₂ 標氣；
等待讀數穩定；
執行 span calibration 或 end-point calibration；
再次通零氣確認零點；
再次通標氣確認跨度；
記錄校準前後偏差。
標氣濃度應根據量程選擇。對於 0–200 ppm 量程，常用跨度氣可以選擇量程的 50%–90% 附近，例如 100 ppm、150 ppm 或 160 ppm，具體取決於現場規範、儀器說明和客戶計量要求。
內置 calibration cell 的作用通常更偏向漂移檢查、內部校驗或某些自動校準功能。它不能完全替代外部標準氣體，尤其是在儀器經曆維修、光路汙染、檢測器更換、數據集異常或長期漂移後，更不能單純依靠內置 cell 判斷準確性。
八、本案例的合理故障鏈條推斷
結合現象，本案例更合理的故障鏈條可能是：
SO₂ 通道在校準過程中無法采樣有效 raw value
→ 本機菜單 zero calibration 被取消
→ TCT 中 Calibration Cell 1 或相關參數看起來異常
→ 現場人員誤以為是 Calibration Cell 1 濃度配置錯誤
→ 實際根因可能在 SO₂ 原始信號、氣路、光路、溫壓補償或配置數據一致性上。
因此，當前最關鍵的不是馬上修改 0.3134 ppm，而是拿到 Module Test View 裏的 SO₂ raw value 和 status code。沒有這些數據，不能判斷是氣路故障、檢測器故障、光學故障、壓力溫度補償故障，還是 EEPROM 數據損壞。
九、維修結論與處理建議
對於 ABB EL3010-C / Uras26 氣體分析儀出現 “Calibration canceled! Raw values cannot be sampled! SO2” 的情況，應優先按以下原則處理：
第一，先備份數據，不寫 EEPROM。
TCT 讀取的數據集是後續恢複和對比的基礎。任何寫回動作都應在確認數據正確後進行。
第二，先查 raw value，再查 concentration。
SO₂ 顯示濃度是計算結果，raw value 才是校準能否進行的基礎。
第三，先查氣路，再懷疑主板。
零氣是否進入、流量是否穩定、樣氣池是否堵塞、閥泵是否動作，是現場最容易被忽略的問題。
第四，先查溫壓補償，再判斷 SO₂ 算法。
壓力和溫度值異常會直接影響氣體濃度計算和校準有效性。
第五，Calibration Cell 參數不能隨便改。
內置校準池濃度不是外部標氣濃度，必須依據原始證書、備份文件或同機原廠數據確認。
第六，EEPROM 損壞需要證據。
隻有當參數反複讀取不一致、配置字段無故變化、斷電丟失、數據集不兼容或模塊識別異常時，才應重點懷疑存儲芯片或數據損壞。
十、總結
ABB EL3010-C / Uras26 氣體分析儀的校準問題，不能隻看一個顯示濃度或一個 TCT 參數。Calibration Cell 1 中 SO₂ concentration component 顯示異常，確實值得注意，但本機菜單報出的 “Raw values cannot be sampled! SO2” 才是更直接、更關鍵的故障線索。它說明 SO₂ 通道在校準過程中無法提供有效原始信號，校準算法無法繼續執行。
正確的維修思路應從 SO₂ raw value、detector status、氣路流量、光學狀態、壓力溫度補償和配置數據一致性逐級排查。TCT 軟件應作為診斷和數據備份工具使用，而不是盲目修改參數的入口。隻有在確認硬件和氣路正常、原始信號有效、數據集確實存在錯誤的情況下，才可以依據原始備份或廠家數據修正 Calibration Cell 配置。
對於這類高精度氣體分析儀，最危險的維修方式不是暫時無法校準，而是在沒有備份和證據的情況下隨意寫入 EEPROM。正確的做法是先保存原始數據，再通過 Module Test View 找到 SO₂ raw value 采樣失敗的真正原因。隻有這樣，才能避免把一個可診斷的校準故障，變成更複雜的數據損壞和配置失真問題。
