東元 JSDAP 伺服驅動器 RL-04 過電流報警的故障機理與現場排查方法
在數控機床、刀塔機構、送料軸、夾緊軸和自動化專機中，伺服係統承擔著精確定位、快速響應和閉環控製的任務。相比普通變頻器驅動異步電機，伺服係統對電機動力線、編碼器反饋線、參數匹配、機械負載狀態以及控製時序的要求更高。一旦其中某個環節異常，伺服驅動器可能不會表現為簡單的“轉速不穩”或“定位偏差”，而是直接觸發過電流、編碼器異常、過負載、位置偏差過大等保護報警。
在東元 TECO JSDAP 係列伺服驅動器中，現場較常見的一類報警是 RL-04、AL-04 或麵板顯示 04。這類報警在實際維修中經常被用戶簡單理解為“電機電流大”“負載重”，但從維修角度看，04 報警不能僅按普通過載處理。它更接近於伺服主回路瞬時電流異常，可能涉及 U/V/W 動力線接錯、編碼器反饋異常、伺服電機繞組問題、驅動器功率模塊損壞、參數 Cn030 與電機不匹配，甚至機械機構卡死或刹車未釋放。

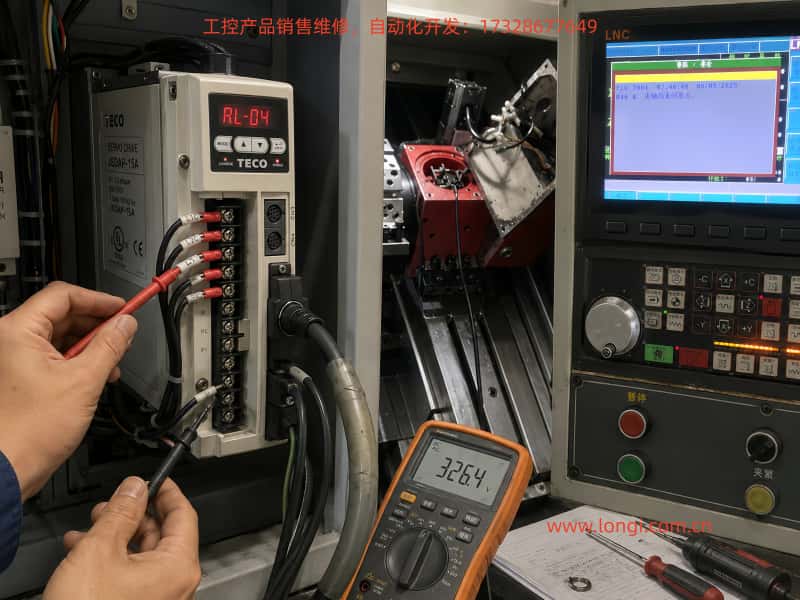

對於機床現場來說，如果客戶反饋“伺服電機正常應該空轉兩圈，現在隻轉一下就報 RL-04 過電流”，這個現象具有很強的診斷價值。它說明係統通常不是單純上電即壞，而是在伺服使能、驅動器開始輸出電流、電機剛剛響應時出現保護動作。此時排查重點應放在“運行瞬間為什麽電流異常升高”，而不是隻盯著 CNC 屏幕上的輔助報警。
一、東元 JSDAP RL-04 報警的基本含義
東元 JSDAP 係列伺服驅動器的 04 報警，通常對應“驅動器過電流”。從驅動器保護邏輯看，過電流並不是普通意義上的負載稍微偏大，而是主回路檢測到電流超過保護閾值，驅動器為了保護 IGBT/IPM 功率模塊、電機繞組和機械係統，立即切斷輸出並報警。
JSDAP 手冊中對 04 報警的處理方向包括檢查馬達端 U、V、W 接線和編碼器接線是否正常，確認是否按標準接線圖接線；若斷電一段時間後重新上電仍然報警，則可能涉及驅動器內部功率晶體元件故障或噪聲幹擾。手冊還特別強調，伺服驅動器的輸出端 U、V、W 必須正確連接，不能接到 AC 電源，完成配線後應檢查接頭、端子、短路、腳位順序和電纜破損等問題。
這說明 RL-04/04 報警的本質不是單一原因，而是一類“輸出電流異常”的保護結果。維修人員必須結合報警出現的時機來判斷：是上電立即報警，還是伺服使能後報警；是電機一動就報警，還是運行一段時間後報警；是帶機械負載報警，還是電機脫開後仍然報警。不同現象對應的故障範圍完全不同。
二、為什麽“電機隻轉一下就報 04”很關鍵
現場維修中，經常有客戶描述：“伺服電機空轉一下就報警”“正常應該轉兩圈，現在剛動就停”“複位後再運行還是一樣”。這類描述看似簡單，實際上包含了幾個重要信息。
第一，驅動器並非完全不能上電。如果驅動器一送控製電源或主電源就直接報 04，通常要優先懷疑驅動器功率模塊、電流檢測電路、主回路短路或內部器件損壞。而現在是“運行一下才報警”，說明驅動器至少可以完成部分初始化，報警觸發點在輸出階段。
第二，電機有過短暫動作。電機能動一下，說明主回路可能已經輸出了三相電流，伺服使能信號和部分控製邏輯是存在的。但電機剛響應便報警，說明驅動器檢測到閉環控製狀態異常，可能是電流響應遠超預期，也可能是電機反饋與輸出不一致，導致伺服放大器瞬間加大電流，隨後觸發保護。
第三，正常情況下應完成兩圈，現在不能完成，說明該軸可能參與回零、刀塔分度、夾軸定位或某種固定行程動作。如果 CNC 屏幕同時提示“夾軸尚未回原點”之類報警，那麽 CNC 報警很可能不是根因，而是伺服軸動作失敗後的聯鎖結果。真正的第一故障點仍然要看伺服驅動器麵板報警。
因此，“轉一下就 RL-04”不能簡單判斷為電機壞，也不能直接判斷為驅動器壞。正確思路是先分清機械負載問題、電機反饋問題、動力線問題、參數問題和驅動器硬件問題。
三、第一類常見原因：U/V/W 動力線接錯、鬆動或絕緣不良
伺服電機的 U、V、W 三相動力線不能像普通異步電機那樣隨意調換。普通三相異步電機調換任意兩相，主要結果是旋轉方向改變；但交流伺服係統是閉環控製，驅動器輸出的電流矢量必須與電機編碼器反饋位置嚴格對應。一旦 U/V/W 相序錯誤，或者某一相虛接，驅動器輸出電流後發現電機反饋方向、速度、相位不符合預期，就可能快速加大電流進行修正，最終觸發過電流報警。
實際現場中，U/V/W 問題常見於以下情況：
電機或驅動器曾經拆裝維修，恢複接線時沒有拍照記錄；
端子排老化，螺絲沒有壓緊，運行時振動導致接觸不良；
電機電纜在拖鏈、鈑金邊緣、油汙區域長期摩擦，絕緣層破損；
電機插頭進油、進水，端子之間形成漏電或短路；
維修人員更換過電機線，但線色與原廠定義不一致；
驅動器輸出線與其他強電線混紮，受到嚴重幹擾或絕緣受損。
JSDAP 手冊中給出了馬達電源出線定義，一般接頭中紅色為 U，白色為 V，黑色為 W，綠色為 FG；驅動器端也明確區分 U、V、W 和 FG。 對於現場維修人員來說，不能隻憑線色判斷，還應結合電機銘牌、插頭針腳、原廠接線圖和實際端子標識確認。
排查時應先斷電，等待驅動器電容放電完成，再檢查 U/V/W 到電機端是否一一對應。然後用萬用表測量 U-V、V-W、W-U 三組電阻，三相阻值應基本平衡。再測 U/V/W 對電機外殼或接地端的絕緣情況。普通萬用表隻能粗略判斷嚴重短路，若懷疑絕緣下降，應使用兆歐表進行絕緣測試。對於伺服電機，絕緣不良往往不是靜態完全短路，而是在驅動器輸出 PWM 電壓後才表現出漏電和過電流。
四、第二類常見原因：編碼器反饋異常
伺服係統的核心是閉環控製。驅動器不僅向電機輸出三相電流，還要實時讀取編碼器反饋，判斷轉子位置、速度和方向。如果編碼器反饋丟失、方向錯誤、信號畸變、線纜斷芯或插頭接觸不良，驅動器對電機狀態的判斷就會失真。
編碼器異常不一定馬上顯示為編碼器專用報警。有些情況下，編碼器信號在靜止狀態下看似正常，但電機一運行，振動使斷芯線接觸不良，或者編碼器反饋位置跳變，驅動器就會輸出異常電流，最終表現為過電流保護。尤其在機床環境中，油霧、冷卻液、金屬屑、長期振動和拖鏈反複彎折都可能導致編碼器線隱性損壞。
JSDAP 手冊中將編碼器接線列為重點檢查項目，並給出不同編碼器類型的端子和線色定義。例如增量式編碼器包含 +5V、0V、A、/A、B、/B、Z、/Z 和屏蔽；通信式或絕對式編碼器則有 Vcc、GND、SD、/SD 等信號。 這說明維修時必須確認電機編碼器類型與驅動器參數相匹配，不能隻看插頭能插上就認為正確。
編碼器排查可按以下方法進行：
首先，斷電後拔下編碼器插頭，檢查針腳是否彎曲、縮針、氧化、進油。其次，檢查線纜外皮是否有壓傷、拉傷、折彎過度。第三，測量編碼器供電是否正常，常見為 5V 係統，但具體應以手冊和電機類型為準。第四，如果有同型號電機或同型號線纜，優先交叉替換測試。編碼器線纜是現場維修中最容易被忽略但又極常見的故障點。
如果電機脫開機械負載後仍然“一使能就抖動、衝一下、報 04”，而 U/V/W 線又沒有明顯短路，那麽編碼器反饋問題應放在非常靠前的位置。
五、第三類常見原因：機械卡滯、刹車未釋放或夾緊機構未鬆開
在機床中，伺服電機往往不是單獨帶一個輕負載旋轉，而是通過聯軸器、同步帶、減速機、絲杆、刀塔、夾緊機構、回零機構等與機械係統連接。若機械側沒有完全釋放，伺服電機啟動時會麵對極大的堵轉負載，電流瞬間升高，驅動器就可能報 RL-04。
需要特別注意“空轉”這個詞。客戶口中的“空轉”可能有兩種含義：一種是真正把電機從機械上拆下來，電機軸無負載單獨旋轉；另一種隻是機床程序中的“空運行”或“回零動作”，但電機仍然連接機械機構。維修判斷時必須把這兩個概念分開。
如果電機仍連接機械，以下問題都可能造成過電流：
機械刹車沒有釋放；
刀塔夾緊機構沒有鬆開；
液壓或氣壓不足，鬆夾不到位；
減速機內部損壞或卡死；
絲杆、軸承、導軌阻力過大；
聯軸器偏心、鎖緊過緊或裝配變形；
原點開關、限位開關狀態錯誤，導致軸向錯誤方向頂死；
機床長期停放，油泥、鐵屑、冷卻液幹結造成機構阻塞。
對於帶機械刹車的伺服電機，還要檢查刹車電源。JSDAP 手冊中對帶機械刹車的馬達有專門接線說明，刹車通常需要外部 DC24V 控製釋放，不能把刹車線誤認為普通信號線。若刹車未釋放，電機等於在抱閘狀態下強行啟動，過電流幾乎不可避免。
判斷機械問題最有效的方法是脫開聯軸器或同步帶，讓電機真正空載運行。如果脫開機械後電機可以正常轉動兩圈，不再報 04，那麽驅動器和電機大概率不是主要問題，故障應轉向機械側。反之，如果電機完全脫開後仍然一動就報 04，則機械側可以基本排除，應重點檢查電氣部分。
六、第四類常見原因：Cn030 電機匹配參數錯誤
東元 JSDAP 係列驅動器不是任意電機都可以直接匹配運行。驅動器內部需要知道所連接電機的功率、額定電流、額定轉速、編碼器類型、慣量等級等信息。手冊明確提出，機械開始運轉前必須確認參數 Cn030：係列化機種設定，需要選擇正確的驅動器和馬達匹配組合。用戶還可以通過 dn-08 查詢當前驅動器內所設定的驅動器和馬達組合；如果顯示組合與實際組合不同，應重新設定 Cn030。

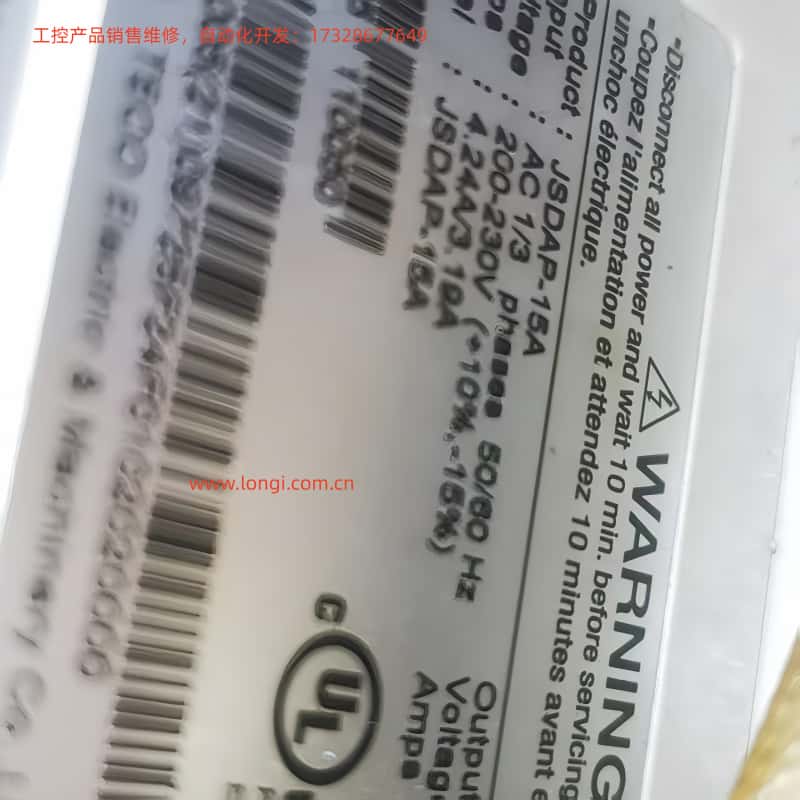

這一點在二手機床、舊設備維修、驅動器替換和參數初始化後尤其重要。很多現場故障不是硬件壞，而是驅動器參數與實際電機不匹配。例如驅動器型號是 JSDAP-15A，但所配電機可能有不同編碼器規格和額定電流版本；如果 Cn030 設置成其他機種，驅動器對電機電氣角度、額定電流和反饋解析的理解就會錯誤，輕則運行抖動，重則一運行就過電流。
參數不匹配常見於以下場景：
更換過驅動器，但沒有導入原機參數；
驅動器維修後參數被恢複默認值；
使用二手驅動器替換原機，型號相近但參數未改；
電機更換過，但仍沿用舊驅動器參數；
維修人員隻恢複了部分運動參數，忽略了電機係列化參數；
誤把 JSDAP 不同容量段或不同編碼器規格的組合混用。
因此，在排查 RL-04 時，不能隻測量硬件。應查看驅動器麵板診斷項 dn-08，並與實際電機銘牌核對。如果發現電機型號、功率、轉速或編碼器規格不一致，必須先修正 Cn030，再進行試運行。參數錯誤狀態下反複試機，不但無法解決問題，還可能擴大損壞範圍。
七、第五類常見原因：伺服電機本體損壞
伺服電機本體損壞也會引發 RL-04。常見故障包括繞組匝間短路、三相不平衡、對地絕緣下降、編碼器內部損壞、軸承卡滯、轉子退磁或刹車機構故障。
繞組匝間短路是比較隱蔽的故障。它不一定表現為 U/V/W 完全短路，用普通萬用表測量時可能隻看到某一相阻值略有差異，甚至差異不明顯。但驅動器輸出 PWM 電流後，短路匝會產生異常電流和發熱，導致驅動器過電流保護。若電機長期過熱、進油、進水、線圈絕緣老化，就容易出現這種問題。
電機對地絕緣下降也很常見。機床環境中冷卻液、油霧和金屬粉塵容易進入電機接線盒或插頭，造成對地漏電。伺服驅動器對輸出側漏電和電流異常比較敏感，一旦漏電流較大，就可能報 04 或其他主回路報警。
電機軸承卡滯也不能忽略。如果用手轉動電機軸感覺明顯發緊、有周期性卡點、異響或刮擦感，說明軸承、刹車或內部機械結構可能有問題。帶刹車電機在未釋放刹車時本來就轉不動，測試時必須先確認刹車釋放條件是否正確。
對於電機本體，最有效的判斷方法仍然是交叉替換。如果有同型號正常電機，把原電機換到正常軸上，或者把正常電機接到故障驅動器上，可以快速縮小範圍。若故障跟著電機走，電機或編碼器問題成立；若故障停留在原驅動器或原機床軸上，則繼續查驅動器、線纜和機械。
八、第六類常見原因：驅動器功率模塊或電流檢測電路故障
如果排除了電機、線纜、編碼器、參數和機械負載，驅動器本體故障就要重點考慮。JSDAP 伺服驅動器內部的功率模塊負責把直流母線電壓逆變成三相電流輸出給伺服電機。一旦 IGBT/IPM 模塊老化、局部短路、驅動電路異常或電流檢測回路漂移，就可能在運行時觸發 04 過電流。
驅動器本體故障通常有幾種表現：
不接電機，上電或使能即報 04；
接任何電機都報 04；
冷機能短暫運行，熱機後頻繁報 04；
輸出三相電流明顯不平衡；
電機發出異常尖叫、抖動後報警；
驅動器內部有燒焦味、炸裂痕跡或明顯積塵油汙；
功率模塊二極管檔測量異常。
現場可在斷電並充分放電後，對驅動器輸出 U/V/W 與直流母線相關點做二極管檔初步檢測。但這類檢測需要有經驗的維修人員操作，不能在不熟悉主回路結構的情況下盲目測量。伺服驅動器內部有高壓電容，斷電後仍可能殘留危險電壓。手冊也提示在輸入電源切離後，CHARGE 指示燈未熄滅前不能觸摸電路或更換零件。
如果確認驅動器功率模塊損壞，單純複位參數或更換外部線纜無法解決。需要拆機檢查 IPM/IGBT、驅動光耦、電流傳感器、母線電容、吸收回路、電源板和控製板。對於老舊機床，應同時檢查外部電機和線纜是否存在誘因，否則修好驅動器後再次上機可能重複燒毀。
九、現場排查的正確順序
對於 RL-04 這類報警，排查順序非常重要。若一開始就拆驅動器維修，可能浪費時間；若機械卡死時反複複位試車，又可能燒壞驅動器功率模塊。合理流程如下。
第一步，確認真實報警源。CNC 屏幕顯示的“夾軸尚未回原點”“伺服異常”“軸未準備好”往往是係統聯鎖報警，不一定是根因。必須拍攝伺服驅動器麵板，確認是否確實為 04、AL-04 或 RL-04。
第二步，觀察報警時機。若一上電就報警，優先懷疑驅動器本體、主回路短路或嚴重接線錯誤。若使能後報警，重點查電機線、編碼器線和參數。若運行到某個固定位置才報警，機械卡滯、限位、夾緊機構和程序時序嫌疑更大。
第三步，脫開機械負載。把電機與聯軸器、同步帶或減速機分離，讓電機真正空載。若空載正常，機械問題優先；若空載仍報，電氣問題優先。
第四步，檢查 U/V/W 和編碼器線。確認線序、端子、插頭、屏蔽、接地、絕緣和斷芯。特別注意拖鏈線和插頭進油問題。
第五步，核對 Cn030 和 dn-08。確認驅動器型號、電機型號、功率、轉速、編碼器規格是否匹配。二手機床和維修更換過驅動器的設備必須做這一步。
第六步，測量電機。檢查三相電阻平衡、對地絕緣、刹車釋放、手轉阻力和編碼器反饋。
第七步，交叉替換。用正常同型號電機、線纜或驅動器進行替換測試。交叉替換比單純猜測更可靠。
第八步，判斷驅動器硬件。若不接電機仍報 04，或換電機、換線纜後仍然同樣報警，應進入驅動器內部維修流程。
十、結合機床夾軸未回原點報警的分析
在某些數控車床或專機上，伺服軸不一定是普通 X/Z 進給軸，也可能用於夾軸、刀塔、分度盤、送料機構或輔助回零機構。CNC 屏幕提示“夾軸尚未回原點”時，不能隻從文字上判斷是原點開關壞。它可能是因為伺服軸在回零過程中剛啟動就 RL-04，導致 PLC 沒有收到回零完成信號，於是顯示“未回原點”。
這種情況下，應把故障鏈條分成兩層：
底層故障是伺服驅動器 04 過電流。
上層故障是 CNC/PLC 因為伺服沒有完成動作而提示夾軸未回原點。
如果隻處理上層報警，例如更換原點開關、改 PLC 輸入、強製回零，可能無法解決問題。正確做法是先讓伺服軸能穩定運行，再處理回零邏輯。尤其是夾緊、鬆夾、刀塔定位類機構，伺服動作之前往往需要氣動或液壓信號到位。如果鬆夾信號沒有到位，伺服軸強行動作就等於帶著機械鎖緊力啟動，過電流非常合理。
因此，針對帶夾軸或刀塔機構的 JSDAP 伺服報警，應同時檢查：
鬆夾電磁閥是否動作；
氣壓或液壓是否達到要求；
夾緊到位、鬆開到位開關是否反饋正確；
機械鎖銷是否退回；
回零方向是否正確；
伺服使能時序是否在鬆夾完成之後；
PLC 是否因為某個輸入異常導致伺服在錯誤狀態下啟動。
十一、維修中的注意事項
處理 RL-04 報警時，不建議頻繁複位後強行運行。過電流保護每觸發一次，功率模塊、電機繞組和母線電容都要承受一次衝擊。如果故障本身是 U/V/W 短路、刹車未釋放或機械卡死，反複試機會把原本可修的小故障擴大成驅動器功率模塊損壞。
同時，不能隨意調換 U/V/W 來“試方向”。在伺服係統中，方向調整應通過參數、控製指令或正確的電機匹配方式處理，不應像普通三相電機那樣隨便對調輸出相序。錯誤相序可能使伺服閉環失控，瞬間大電流衝擊驅動器。
對編碼器線也不能隨意改接。編碼器反饋屬於弱電高速信號，必須使用合適的屏蔽線，盡量遠離動力線。屏蔽接地應符合原廠要求，不能多點亂接形成幹擾回路。若編碼器線被油汙浸泡或拖鏈反複折彎，應優先更換線纜，而不是隻清洗插頭。
對於老舊機床，還應關注電櫃環境。油霧、金屬粉塵、散熱不良、風扇損壞、接地不良、電源波動和強幹擾都會降低伺服係統穩定性。JSDAP 手冊中對安裝環境也提出了要求，包括避免粉塵、油霧、腐蝕性氣體、潮濕環境，並保持足夠散熱空間。
十二、結論
東元 JSDAP 伺服驅動器 RL-04 或 04 報警，本質上屬於驅動器過電流保護。它可能由驅動器功率模塊損壞引起，但在機床現場，更常見的原因往往是電機動力線 U/V/W 接線異常、編碼器反饋異常、機械負載卡滯、刹車未釋放、夾緊機構沒有鬆開，或者驅動器參數 Cn030 與實際電機不匹配。
對於“伺服電機隻空轉一下就報 RL-04，正常應轉兩圈”的故障，最關鍵的診斷方法是把電機與機械負載脫開，做真正空載測試。如果脫開機械後正常，重點查機械鎖緊、刹車、減速機、刀塔或夾軸機構；如果脫開後仍然報 04，重點查 U/V/W、編碼器線、電機本體、Cn030/dn-08 匹配和驅動器硬件。
維修這類故障時，不能隻看 CNC 屏幕提示，也不能一開始就武斷判斷驅動器損壞。正確做法是按照“確認報警源—觀察報警時機—脫開機械—檢查動力線—檢查編碼器—核對參數—測量電機—交叉替換—維修驅動器”的順序逐步縮小範圍。這樣才能避免誤判，減少不必要的更換成本，也能防止反複試機導致故障擴大。
在實際機床維修中，RL-04 不是一個孤立報警，而是伺服係統、電機、線纜、機械機構和 PLC 時序共同作用後的保護結果。隻有把它放在完整係統中分析，才能找到真正原因。
