施耐德 ATV930 變頻器報 “Motor short circuit” 故障的原因分析與維修處理方法
一、故障現象說明

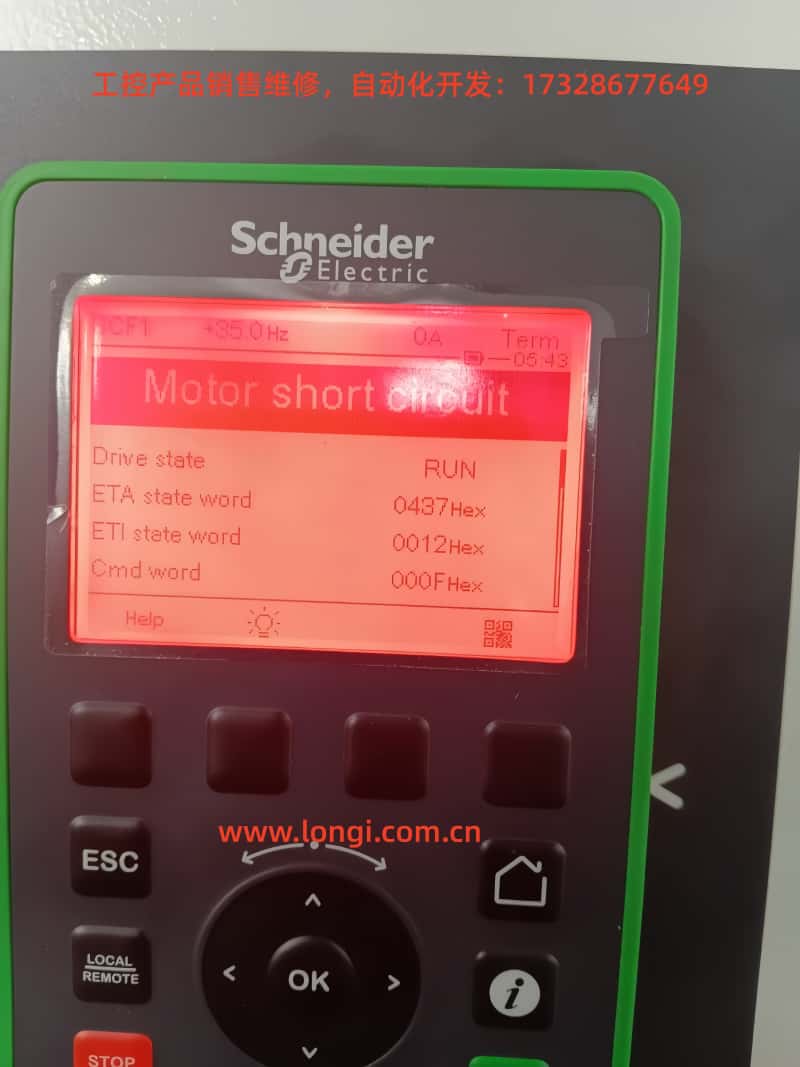

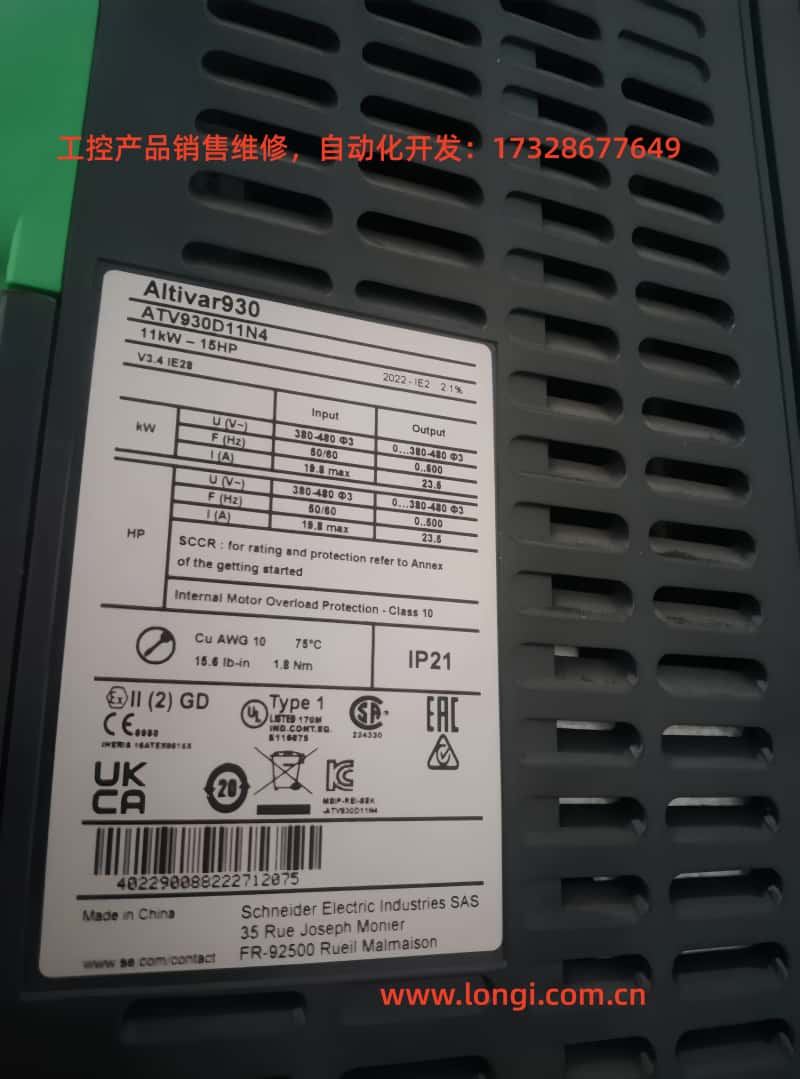

現場圖片顯示，這是一台 Schneider Electric 施耐德 Altivar Process ATV930 係列變頻器，操作麵板紅色故障背景報警，屏幕中央顯示：
Motor short circuit
中文含義是：
電機短路 / 電機側短路故障
從畫麵還能看到：
這個故障不是普通過載，也不是簡單欠壓、過壓報警，而是變頻器檢測到輸出側存在異常短路電流、相間短路、對地短路、功率模塊異常導通，或者電機參數/控製方式導致的嚴重電流衝擊。對於 ATV930 這種中高端工程型變頻器來說，出現 “Motor short circuit” 必須優先按照強電故障處理，不能反複複位強行啟動，否則很容易擴大損壞範圍，嚴重時會燒毀 IGBT 功率模塊、驅動板、電流檢測電路，甚至造成直流母線爆保險、炸模塊。
二、這個故障的本質是什麽
變頻器輸出端通常是 U、V、W 三相 PWM 電壓。變頻器通過 IGBT 模塊高速開關，將直流母線電壓變成可變頻率、可變電壓的三相交流輸出。正常情況下，變頻器輸出電流應該隨著電機負載、頻率、加速時間、轉矩需求變化而變化。
當 ATV930 檢測到輸出電流瞬間異常升高，或者三相電流狀態不符合正常電機模型，係統就會判斷電機側存在短路風險，報出 Motor short circuit。
這裏的 “Motor short circuit” 並不一定百分之百表示電機繞組已經燒短路，它表示的是：
變頻器認為輸出側存在短路型故障。
實際原因可能包括以下幾類：
電機繞組相間短路。
電機繞組對地絕緣下降。
電機電纜破皮、進水、壓傷，導致相間或對地漏電。
接線盒內端子鬆動、碳化、受潮、金屬屑搭接。
變頻器輸出端 U/V/W 接錯線，或者輸出端接了接觸器、電容、濾波器異常。
電機電纜過長或屏蔽接地方式不正確，引起高頻漏電流過大。
變頻器內部 IGBT 模塊擊穿或半擊穿。
IGBT 驅動板、電流檢測電路異常。
電機參數識別錯誤，控製方式不匹配，導致啟動瞬間電流嚴重異常。
負載機械卡死，使啟動電流瞬間上升到短路保護閾值附近。
因此，維修時不能隻看屏幕文字就直接判斷“電機壞了”或者“變頻器壞了”，必須分層排查。
三、ATV930 報 Motor short circuit 的常見原因
1. 電機繞組相間短路
這是最直接的原因。三相異步電機的 U、V、W 繞組之間應該有相對平衡的電阻值。如果某兩相繞組局部短路，或者繞組匝間嚴重短路，變頻器啟動時輸出電流會瞬間異常升高。
普通萬用表有時隻能測出相間電阻是否明顯不平衡，但對於大功率電機，繞組電阻本來很小，萬用表不一定能準確判斷輕微匝間短路。因此，必要時要使用：
毫歐表
絕緣電阻表
匝間測試儀
電機綜合測試儀
如果三相電阻明顯不平衡，或者某兩相電阻異常偏低，電機繞組有問題的可能性很高。
2. 電機繞組對地短路或絕緣下降
很多現場故障並不是三相之間直接短路，而是電機繞組對機殼絕緣下降。尤其是水泵、風機、冷卻塔、壓縮機、潮濕環境設備、長期停機設備，電機內部容易受潮，絕緣電阻下降。
ATV930 的輸出是高頻 PWM 波，不是普通工頻正弦波。即使電機在工頻電源下勉強能轉，在變頻器輸出下也可能因為高頻尖峰電壓和共模電流導致絕緣問題被放大，從而觸發短路類故障。
檢查方法：
斷開變頻器輸出端 U/V/W 與電機電纜連接，用 500V 或 1000V 兆歐表測量：
U 對地
V 對地
W 對地
U-V
V-W
U-W
一般低壓電機絕緣至少應大於 1MΩ，實際工業現場維修判斷時，健康電機通常應在幾十兆歐以上，越高越好。對於較大功率、潮濕環境或長期運行設備，建議至少達到 5MΩ、10MΩ以上才比較安全。若隻有幾百千歐，甚至接近 0，則不能繼續接變頻器試機。
3. 電機電纜破損、進水或接線盒受潮
很多維修人員隻檢查電機本體，卻忽略電機電纜。實際上，變頻器到電機之間的電纜更容易出問題。
常見情況包括：
電纜被機械擠壓。
電纜外皮破損。
電纜橋架積水。
接線盒進水。
接線端子燒黑。
電纜屏蔽層搭到相線。
電纜頭製作不良。
金屬屑、銅絲毛刺造成爬電或短路。
電纜老化，絕緣層硬化開裂。
如果電機本體正常，但接上原來的電纜就報警，換短電纜空載測試正常，基本可以鎖定電纜或接線盒問題。
4. 輸出端接了不合適的元件
變頻器輸出端不能像普通工頻電源那樣隨便接設備。ATV930 的 U/V/W 輸出端後麵如果接了不合適的元件，可能導致短路保護。
常見錯誤包括：
特別要注意：變頻器運行過程中，輸出側接觸器不能隨意通斷。若必須使用輸出接觸器，應保證變頻器停機、輸出關閉後再動作，並在控製邏輯上做可靠互鎖。
5. 機械負載卡死導致啟動電流異常
有些現場看到 Motor short circuit，就隻考慮電氣短路，但機械卡死也可能造成類似表現。比如：
水泵葉輪卡住。
風機軸承抱死。
減速機卡死。
輸送機堵料。
螺杆泵卡料。
壓縮機內部抱死。
攪拌機被物料凝固卡住。
電機無法轉動時，變頻器需要輸出很大的啟動轉矩。如果加速時間太短、轉矩提升太高、電機參數不準，啟動瞬間電流可能迅速上升，觸發短路或過流保護。
判斷方法很簡單：脫開電機和負載的聯軸器，單獨試電機。如果單獨電機正常，帶負載報警，就要重點檢查機械部分。
6. 電機參數設置錯誤
ATV930 對電機控製依賴參數模型。如果電機銘牌參數輸入錯誤，或者更換電機後沒有重新設置參數，可能造成異常電流。
需要重點檢查：
電機額定功率
電機額定電壓
電機額定電流
電機額定頻率
電機額定轉速
電機功率因數
控製方式
電機熱保護參數
自動調諧結果
加速時間
轉矩提升
電流限幅
例如，變頻器實際帶的是 7.5kW 電機，但參數設置成 15kW 或 30kW，保護模型就不準確。反過來，如果實際電機很大，變頻器容量偏小，也可能頻繁報過流或短路類故障。
7. 變頻器功率模塊損壞
如果斷開電機線後，變頻器一啟動仍然報 Motor short circuit，或者上電後不能正常待機，就要懷疑變頻器內部功率模塊、驅動板或電流檢測電路損壞。
IGBT 模塊常見損壞形式包括：
上橋臂擊穿。
下橋臂擊穿。
同一相上下橋臂短路。
某一相輸出對直流正母線短路。
某一相輸出對直流負母線短路。
模塊半擊穿，靜態測不明顯，運行時報故障。
驅動光耦異常，導致誤導通。
驅動電源異常，導致門極電壓不足或異常。
電流傳感器偏移，誤判輸出短路。
這種情況不能繼續強行通電試機。需要拆機測量整流橋、製動單元、直流母線、IGBT 模塊、驅動板供電、電流傳感器等。
四、現場排查的正確順序
處理 ATV930 的 Motor short circuit 故障，應按“先外部，後內部；先靜態，後動態；先低風險，後高風險”的順序進行。
第一步：停止反複複位啟動
出現短路類報警後，不建議現場人員連續複位再啟動。因為如果確實存在相間短路或 IGBT 異常，反複啟動會造成更大損壞。
正確做法是：
停機。
斷開主電源。
等待直流母線放電。
確認母線電壓安全。
再進行接線和測量。
ATV930 內部直流母線電容容量較大，斷電後仍可能有高壓殘留，必須用萬用表確認 DC+ 和 DC- 電壓降到安全範圍後再操作。
第二步：記錄完整故障信息
在清除故障之前，應先記錄：
這些信息對判斷非常關鍵。
如果是“一啟動馬上報”，更像輸出短路、模塊故障、電機嚴重異常。
如果是“運行一段時間後報”，更可能是電機溫升後絕緣下降、電纜受熱漏電、負載突然卡滯、輸出模塊熱態異常。
如果是“減速時報”，則要區分是否伴隨過壓、製動單元或製動電阻問題。
第三步：斷開電機電纜，檢查變頻器自身
斷電後，將變頻器輸出端 U、V、W 電機線全部拆下，並做好標記，避免恢複時接錯。
然後上電，僅讓變頻器空載運行到低頻，不接電機。
判斷結果：
斷開電機線後，變頻器能正常運行，不再報 Motor short circuit。
說明變頻器本體大概率沒有嚴重短路，問題重點在電機、電纜、輸出回路、機械負載。
斷開電機線後，變頻器仍然報 Motor short circuit。
說明變頻器內部功率模塊、驅動板、電流檢測、電源板存在問題的可能性較大。
需要注意，空載測試隻適合短時間判斷，且要保證參數和啟動方式允許空載運行。大功率設備不建議隨意高頻空載長時間運行。
第四步：測量電機三相電阻
使用萬用表低阻檔或毫歐表測量電機側三相：
正常情況下，三組電阻應基本平衡。小功率電機可以用普通萬用表初步判斷，大功率電機繞組電阻很低，最好用毫歐表測量。
判斷要點：
三相阻值基本一致：繞組相間大短路可能性較低。
某一組明顯偏低：可能存在相間短路。
某一組明顯偏高或開路：可能繞組斷線、接線鬆動。
三相阻值都很低但不平衡：需要進一步做匝間測試。
接線盒內有燒蝕痕跡：優先處理接線端子。
第五步：測量電機和電纜絕緣
使用兆歐表測量絕緣時，要注意先斷開變頻器輸出端，不能把兆歐表電壓打到變頻器內部。
建議分兩步測：
第一步，測電機加電纜整體絕緣：
第二步，如果絕緣不合格，再拆開電機接線盒，分開測：
這樣可以判斷到底是電機壞，還是電纜壞。
如果電機絕緣正常，電纜絕緣不正常，就更換電纜或重新做電纜頭。
如果電纜正常，電機絕緣不正常，就需要烘幹電機、清理接線盒、重繞電機，或更換電機。
第六步：檢查接線盒、端子和屏蔽層
很多短路類故障不是電機繞組內部造成，而是接線盒細節造成。
重點檢查：
接線盒是否進水。
端子板是否開裂。
端子是否燒黑。
螺絲是否鬆動。
銅鼻子是否氧化。
電纜屏蔽層是否碰到相線。
接地線是否正確。
是否有銅絲毛刺。
是否有油汙、粉塵、金屬屑。
是否有爬電痕跡。
如果端子板已經碳化，即使清理表麵也可能繼續漏電，建議直接更換端子板。
第七步：檢查機械負載
在確認電氣絕緣沒有明顯問題後，要檢查機械部分。
方法：
手動盤車。
拆開聯軸器。
單獨運行電機。
再連接負載試運行。
觀察啟動電流和運行電流。
如果電機脫開負載後正常，帶上負載馬上報警，應重點檢查機械卡死、軸承損壞、減速機故障、泵體堵塞等。
第八步：檢查參數設置
如果硬件沒有明顯問題，進入 ATV930 菜單檢查電機參數和控製方式。
重點確認：
電機額定電流是否與銘牌一致。
電機額定電壓是否正確。
電機額定頻率是 50Hz 還是 60Hz。
電機額定轉速是否正確。
電機功率是否匹配。
是否做過電機自學習。
控製方式是否適合現場負載。
加速時間是否太短。
轉矩提升是否過大。
電流限幅是否設置異常。
是否使用了不合適的飛車啟動、捕捉旋轉電機功能。
是否存在多電機切換但參數沒有匹配。
如果更換過電機或變頻器，建議重新輸入電機銘牌參數，並執行電機自學習。對於不能脫開負載的設備，應選擇合適的靜態自學習方式；對於可以脫開負載的設備，旋轉自學習效果更好。
五、不同報警時機對應的判斷方向
1. 上電還沒啟動就報故障
如果 ATV930 一上電就顯示 Motor short circuit，甚至沒有輸出動作，重點懷疑：
這種情況下，應先拆掉 U/V/W 輸出線再上電確認。如果拆線後仍然報，變頻器本體故障概率很高。
2. 一按啟動立即報故障
如果上電正常，一給運行命令馬上報 Motor short circuit，常見原因是：
電機電纜短路。
電機繞組短路。
輸出接觸器動作異常。
電機接線盒短路。
IGBT 熱態不良或帶載即失效。
參數嚴重錯誤。
負載卡死。
這類故障最好先做空載變頻器測試，然後用短線連接一台確認正常的小功率或同功率電機測試。若變頻器帶測試電機正常，則原電機或電纜問題較大。
3. 加速過程中報故障
如果啟動後能運行一點，但在加速過程中報警，常見原因是：
加速時間太短。
負載慣量大。
啟動轉矩需求過高。
電機參數不準。
電機自學習未做。
機械負載卡滯。
電機絕緣熱態下降。
電纜高頻漏電流偏大。
處理方向：
延長加速時間。
降低轉矩提升。
檢查電流限幅。
重新做電機自學習。
檢查負載是否過重。
必要時加輸出電抗器。
4. 正常運行一段時間後報故障
如果設備運行幾十分鍾或幾個小時後才報 Motor short circuit，重點考慮熱態問題：
電機溫度升高後絕緣下降。
電纜受熱後絕緣下降。
端子鬆動發熱碳化。
IGBT 模塊熱態失效。
冷卻風道堵塞導致模塊溫度升高。
變頻器散熱風扇故障。
負載周期性卡滯。
現場粉塵潮濕引起爬電。
這種故障靜態冷機測量不一定能發現，需要做熱態絕緣測量和帶載運行監測。
5. 雨天、清洗設備後容易報故障
這類情況基本優先懷疑：
電機接線盒進水。
電纜頭受潮。
電纜橋架積水。
電機繞組受潮。
現場控製櫃濕氣大。
端子排爬電。
處理方法不是簡單複位，而是烘幹、清潔、重新做絕緣、防水處理。
六、變頻器本體檢查方法
如果懷疑 ATV930 本體損壞，應進行靜態檢測。
1. 檢查輸入整流部分
斷電並確認母線放電後，使用萬用表二極管檔測量輸入端和直流母線之間的整流橋狀態。檢查是否存在明顯短路或開路。
2. 檢查直流母線
測量 DC+、DC- 是否短路。若直流母線直接短路，可能是：
整流橋擊穿。
IGBT 模塊擊穿。
製動單元短路。
母線電容嚴重故障。
3. 檢查輸出 U/V/W 與 DC+、DC-
用二極管檔測量：
U 對 DC+
V 對 DC+
W 對 DC+
U 對 DC-
V 對 DC-
W 對 DC-
三相讀數應具有一致性。如果某一相讀數明顯不同，或者接近 0，說明該相功率模塊存在擊穿風險。
4. 檢查 U/V/W 相間短路
測量：
如果某兩相之間低阻短路，模塊損壞概率很高。
5. 檢查驅動板和驅動電源
有時 IGBT 模塊靜態測量正常，但驅動電路異常，運行時仍然會報短路。需要檢查：
門極電阻是否開路或變值。
驅動光耦是否異常。
驅動供電是否正常。
正負門極電壓是否正常。
驅動板是否受潮、積塵、腐蝕。
電流傳感器供電是否正常。
采樣運放是否損壞。
ATV930 這類變頻器內部結構複雜，不建議普通現場人員在沒有經驗的情況下拆修功率板。若確認是內部故障，應送專業維修機構處理。
七、處理方案
方案一：電機絕緣不良
處理方法：
拆開電機接線盒。
清理水汽、油汙、粉塵。
烘幹電機。
重新測量絕緣。
端子板碳化則更換端子板。
絕緣仍不合格則重繞電機或更換電機。
恢複後重新試運行。
方案二：電纜損壞
處理方法：
分離電機與電纜。
單獨測電纜絕緣。
找到破損點。
更換整根電纜，或重新製作電纜頭。
確認屏蔽層和接地處理正確。
重新固定電纜，避免再次磨損。
通電前複測絕緣。
對於變頻器輸出電纜，不建議使用質量很差、絕緣等級不足的普通電纜。長距離輸出時，應考慮電纜分布電容、漏電流和輸出電抗器。
方案三：接線盒進水或端子碳化
處理方法：
拆開接線盒。
拍照記錄原接線。
清理接線盒內部。
更換損壞端子板。
更換密封圈。
使用合適的防水接頭。
重新壓接銅鼻子。
做絕緣測試。
做低頻試運行。
方案四：機械負載卡死
處理方法：
脫開聯軸器。
單獨盤動電機和負載。
檢查軸承、葉輪、泵腔、減速機。
清理堵塞物。
恢複機械靈活性。
延長加速時間。
觀察運行電流是否恢複正常。
方案五：參數設置錯誤
處理方法：
記錄原參數。
核對電機銘牌。
重新輸入電機額定參數。
選擇正確控製方式。
執行電機自學習。
適當延長加速時間。
調整電流限幅和轉矩提升。
低頻空載試運行。
再逐步加載測試。
方案六：變頻器內部故障
處理方法：
斷開輸出線確認故障是否仍存在。
靜態測量 IGBT 模塊。
檢查直流母線和製動單元。
檢查驅動板供電。
檢查電流傳感器。
檢查控製板與功率板連接。
更換損壞模塊或維修功率板。
維修後使用假負載或電機進行分級測試。
確認輸出三相電壓和電流平衡後再交付現場。
八、現場快速判斷表
| 現象 | 優先懷疑對象 | 檢查方法 |
|---|
| 上電即報 Motor short circuit | 變頻器內部模塊、驅動板、電流檢測 | 拆掉 U/V/W 後上電測試，測 IGBT |
| 一啟動馬上報 | 電機、電纜、輸出短路、模塊帶載失效 | 斷開電機線空載試機，測電機絕緣 |
| 加速時報 | 加速時間短、負載重、參數錯誤、機械卡滯 | 延長加速時間，脫開負載測試 |
| 運行一段時間後報 | 熱態絕緣下降、端子發熱、模塊熱態故障 | 熱態測絕緣，檢查接線盒和散熱 |
| 雨天或清洗後報 | 進水、受潮、爬電 | 檢查接線盒、電纜頭、櫃內濕氣 |
| 換電機後報 | 參數未匹配、自學習未做、接線錯誤 | 核對銘牌參數，重新自學習 |
| 斷開電機線仍報 | 變頻器本體故障 | 檢查 IGBT、驅動板、電流檢測 |
| 接測試電機正常 | 原電機或原電纜問題 | 分開測原電機和原電纜 |
九、維修時容易犯的錯誤
1. 隻複位，不檢查
短路類故障不能靠複位解決。複位隻是清除報警狀態，不能消除短路原因。反複複位啟動可能把原本輕微的電纜問題擴大成變頻器炸模塊。
2. 隻用萬用表測電機，不用兆歐表
萬用表隻能測低壓下的通斷和電阻，不能反映絕緣在高壓下的狀態。電機對地絕緣下降時，萬用表可能看起來正常，但兆歐表一測就能發現問題。
3. 忽略電纜
現場很多故障最終不是電機，也不是變頻器，而是電纜或電纜頭。尤其是移動設備、潮濕環境、泵站、風機房，電纜損壞非常常見。
4. 輸出端接觸器控製不當
如果輸出接觸器在變頻器運行中動作，很容易造成輸出電流突變，甚至損壞 IGBT。輸出接觸器必須與變頻器運行狀態嚴格互鎖。
5. 電機參數亂設
ATV930 的控製性能較強，但前提是參數正確。隨便套用舊參數，或者隻改頻率不改電機銘牌參數，可能導致啟動電流異常。
6. 忽略散熱和灰塵
變頻器內部積塵、風扇不轉、散熱器堵塞，會導致功率器件熱態工作異常。部分模塊冷機能工作，熱機就報警。
十、針對圖片中這台 ATV930 的具體判斷建議
根據圖片顯示，該 ATV930 已經明確報出 Motor short circuit。現場應按照下麵順序處理：
不要繼續複位啟動。
斷電，等待母線放電，確認安全。
拆下變頻器輸出端 U/V/W 電機線。
單獨給變頻器上電，短時間空載運行測試。
如果拆掉電機線後不再報警，重點檢查電機、電纜、接線盒和負載。
使用兆歐表測電機與電纜絕緣，不能隻用萬用表。
打開電機接線盒，檢查是否進水、碳化、鬆動、銅絲搭接。
脫開機械負載，確認電機是否能單獨運行。
核對 ATV930 內部電機銘牌參數，必要時重新自學習。
如果拆掉 U/V/W 後仍然報 Motor short circuit，則基本轉向檢查變頻器內部 IGBT 模塊、驅動板和電流檢測電路。
從維修經驗看，如果這台機器是在運行中突然出現該故障，且之前長期正常使用，最常見原因通常是：
電機絕緣下降；
電纜或接線盒受潮；
接線端子碳化；
機械負載卡死導致電流突增；
變頻器輸出模塊老化或損壞。
如果是剛安裝、剛更換電機、剛改線後出現，則更應懷疑：
十一、預防措施
為了減少 ATV930 報 Motor short circuit 的概率，現場應做好以下預防工作。
1. 定期測量電機絕緣
尤其是水泵、風機、壓縮機、室外設備、潮濕環境設備，應定期用兆歐表檢測電機絕緣。不要等到變頻器報警才檢查。
2. 定期檢查電機接線盒
接線盒是高發故障點。應定期檢查密封、防水、端子緊固、銅鼻子氧化、碳化痕跡。
3. 合理選擇電纜
變頻器輸出電纜應具備足夠的耐壓等級、絕緣等級和抗幹擾性能。長距離輸出時，應考慮使用輸出電抗器或 dv/dt 濾波器。
4. 避免輸出側帶電切換
輸出接觸器、切換回路、多電機切換係統必須嚴格設計邏輯，避免變頻器運行中突然開斷或接入電機。
5. 保持變頻器散熱良好
定期清理風道、濾網、散熱器，檢查風扇是否正常。功率模塊長期高溫運行會降低壽命，並增加短路類故障概率。
6. 更換電機後重新設置參數
隻要更換電機、改變功率、改變控製方式，就應重新核對電機銘牌參數，並重新做自學習。
7. 記錄故障曆史
ATV930 麵板和係統內部通常可以查看故障曆史。維修時應記錄故障發生頻率、時間、負載狀態、電流狀態，有利於判斷是偶發外部問題還是內部器件老化。
十二、結論
施耐德 ATV930 變頻器顯示 Motor short circuit，本質上是變頻器檢測到輸出側存在短路型異常。它既可能是真正的電機繞組短路，也可能是電纜破損、接線盒受潮、端子碳化、負載卡死、參數錯誤，或者變頻器內部 IGBT 模塊及驅動電路損壞。
處理這個故障的關鍵不是馬上複位，而是按順序排查：
先斷開電機線判斷變頻器本體是否正常，再測電機和電纜絕緣，再檢查接線盒和機械負載，最後檢查參數和變頻器內部功率電路。
如果斷開 U/V/W 輸出線後故障消失，外部電機、電纜、接線盒或負載問題的概率較高。
如果斷開 U/V/W 輸出線後仍然報警，變頻器內部 IGBT、驅動板、電流檢測電路故障的概率較高。
對於短路類故障，最忌諱的是反複複位強行啟動。正確的維修思路應是先靜態檢查、再低風險測試、最後帶載驗證。隻有確認電機、電纜、負載和變頻器本體均正常後，才能恢複正式運行。
