SBI單體燃燒試驗氣體分析係統流量偏低與曲線異常的故障分析：從采樣氣路、過濾器汙染到泵衰減的係統排查方法
SBI單體燃燒試驗設備用於評價建築材料、保溫材料、裝飾板材等在標準火源作用下的燃燒反應性能。它不是簡單觀察材料是否燃燒，而是通過排煙係統、氣體分析儀、煙密度測量、溫度壓力采集、流量計算和軟件算法，綜合得到熱釋放速率、總熱釋放量、煙氣生成速率、煙氣總量、FIGRA、SMOGRA等關鍵指標。因此，SBI設備的測試結果高度依賴整套采樣係統的穩定性。
在實際維修中，經常遇到一種典型現象：氣體分析儀本身可以開機，O₂、CO₂、CO等傳感器在軟件中顯示正常，屏幕上也有讀數，但現場反映“流量不行”“跑出來的圖像不行”“曲線不正常”“峰值出不來”“測試結果不穩定”。這類故障很容易被誤判為氣體分析儀傳感器壞了，或者軟件參數錯了。實際上，更多時候問題並不在傳感器本體，而是在采樣氣路、過濾器、冷凝排水、采樣泵、支路針閥、流量計、管路汙染和出口背壓上。
本文結合SBI單體燃燒試驗設備中常見的氣體分析係統結構，對“流量偏低導致軟件曲線異常”的故障機理、現場表現、判斷邏輯和維修方法進行係統分析。
一、SBI氣體分析係統的作用
SBI單體燃燒試驗中，燃燒產生的煙氣會被排煙罩和排煙管道收集。係統通過采樣管路從煙氣中抽取一部分氣體，經過過濾、冷凝、除水、穩流後送入氣體分析儀。氣體分析儀通常檢測以下參數：
O₂，氧氣濃度；
CO₂，二氧化碳濃度；
CO，一氧化碳濃度。
這些氣體濃度數據不是孤立顯示用的，而是參與SBI軟件的燃燒計算。軟件根據O₂消耗、CO₂生成、CO生成、排煙流量、溫度、壓力等數據計算燃燒過程中的動態曲線。
其中O₂通道尤其關鍵。很多燃燒熱釋放計算與氧耗法有關。如果O₂通道流量不足、響應變慢、氣路滯後或者濃度變化被稀釋，軟件計算出的熱釋放曲線就會出現明顯偏差。CO₂、CO通道同樣重要，它們會影響燃燒產物分析、煙氣特性判斷和燃燒狀態評估。
因此，SBI氣體分析係統的關鍵不隻是“傳感器有沒有讀數”，而是必須滿足以下條件：
采樣流量達到規定值；
氣路無堵塞、無漏氣；
過濾器不過度汙染；
冷凝排水正常；
采樣泵負壓足夠；
O₂、CO₂、CO通道響應時間正常；
各通道氣體到達時間穩定；
校準氣路和樣氣氣路切換正常；
出口排氣無堵塞和異常背壓。
隻要其中任何一項異常，傳感器即使顯示正常，最終軟件曲線也可能是錯誤的。
二、典型故障現象
SBI設備氣體分析係統流量異常時，現場常見現象包括：
流量計浮子達不到紅線；
O₂通道流量偏低；
CO/CO₂通道流量偏低；
斷開前端采樣管後，某一路流量能升高，另一路基本不變；
小過濾器剛更換幾天又出現黑點、黃斑、焦油痕跡或鐵鏽狀汙染；
透明軟管發黃、發褐、變硬；
泵有運行聲音，但實際流量不足；
分析儀屏幕有O₂、CO₂、CO讀數，但動態響應慢；
軟件曲線滯後、變平、峰值偏低；
燃燒實驗圖像不符合正常燃燒過程；
零點校準看似正常，但正式測試結果異常；
實驗結束後氣體濃度恢複很慢；
不同測試之間重複性差。
這些現象說明，係統故障很可能不是單一元件損壞，而是氣路阻力、汙染、泵能力下降和支路不平衡共同造成的。

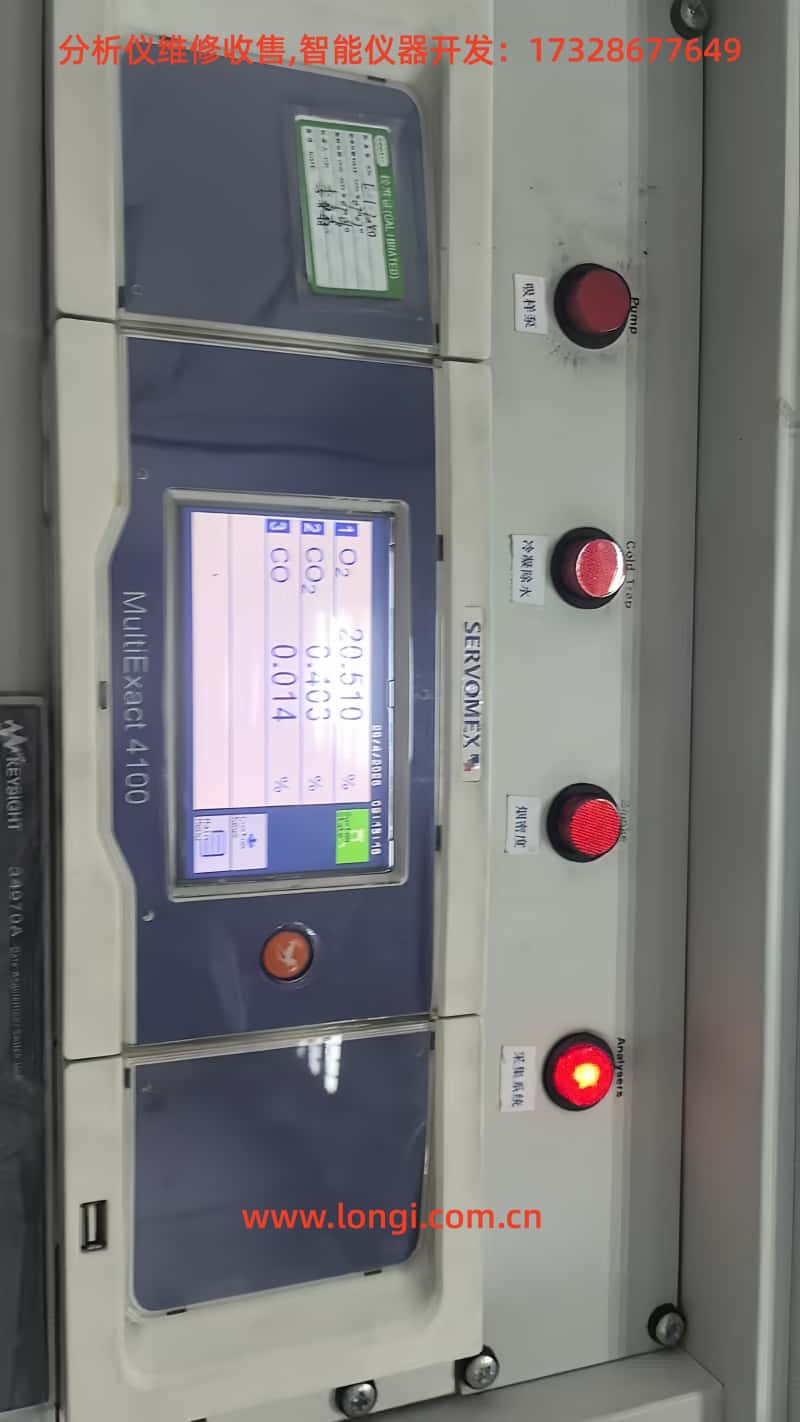

三、為什麽傳感器正常，測試圖像仍然會異常
很多現場人員看到軟件顯示“傳感器正常”，就會認為氣體分析儀沒有問題。這個判斷是不完整的。
傳感器正常通常隻代表傳感器電路沒有報錯、信號沒有超量程、通信沒有中斷、當前靜態濃度可以被讀取。但SBI測試需要的是動態氣體數據。所謂動態數據，就是燃燒過程中O₂、CO₂、CO濃度隨著時間快速變化，分析儀必須按照正確流量和正確響應時間實時跟蹤這些變化。
如果采樣流量不足，會發生以下問題：
第一，氣體到達分析儀的時間變長。燃燒發生後，煙氣並不能及時到達傳感器，曲線會整體滯後。
第二，氣體在管路中的置換速度下降。舊氣體殘留在管路、過濾器、冷凝器和分析池內，新氣體進入緩慢，導致濃度變化被“拖尾”。
第三，峰值被削弱。燃燒峰值本來持續時間較短，如果氣路響應慢，峰值到達分析儀時已經被混合、擴散和延遲，軟件看到的峰值就會偏低。
第四，不同氣體通道響應不一致。如果O₂一路慢，CO₂一路快，或者CO/CO₂一路流量更低，軟件計算會出現相位誤差，曲線形狀自然異常。
第五，校準結果失去實際意義。低流量狀態下做零點和跨度校準，靜態讀數可能勉強準確，但真實測試中動態響應仍然錯誤。
因此，SBI係統判斷故障時必須把“傳感器狀態”和“采樣氣路狀態”分開。傳感器正常不等於氣路正常；靜態讀數正常也不等於動態測試正常。

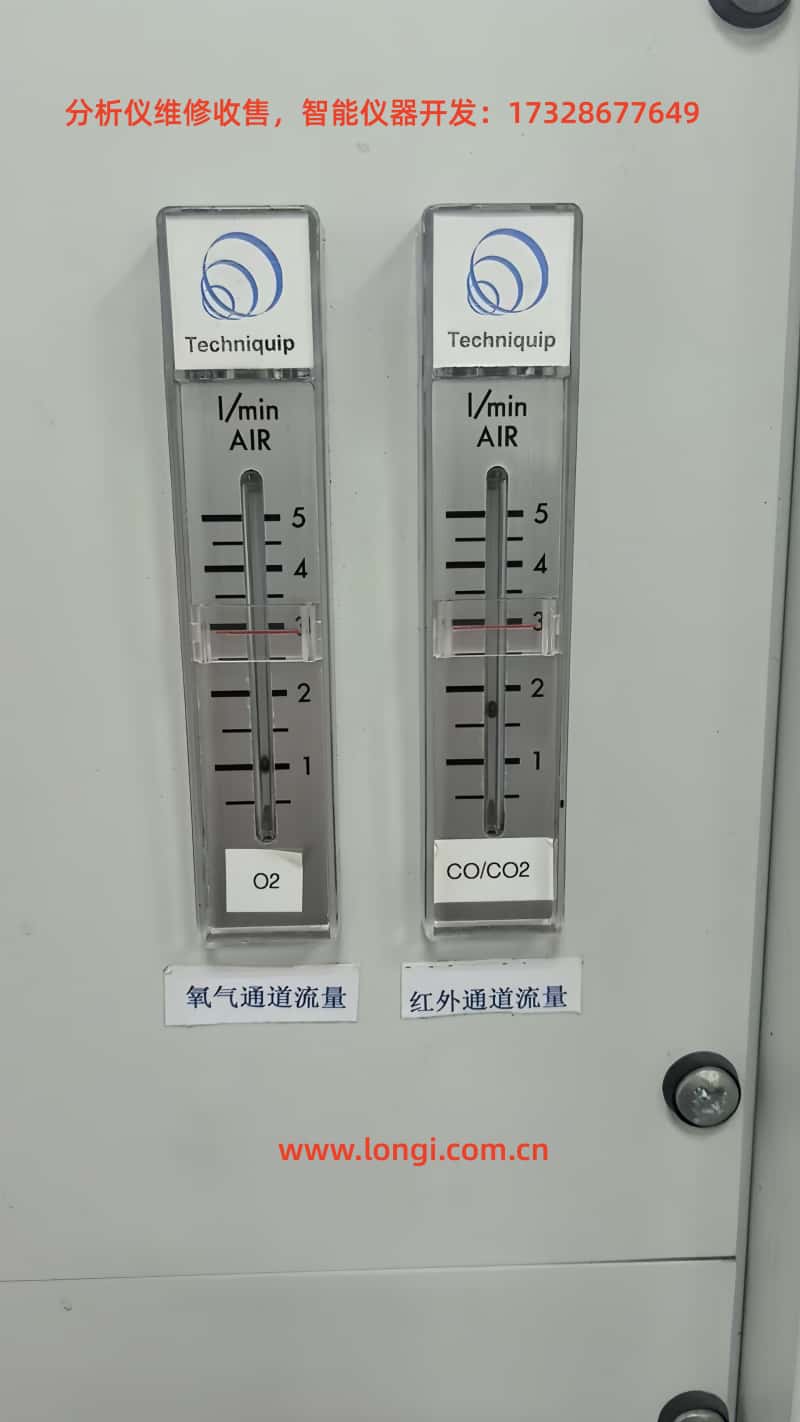

四、流量計讀數的判斷方法
SBI氣體分析係統通常會設置O₂通道流量計和CO/CO₂通道流量計。流量計上經常有一條紅色標記線，表示設備要求的目標流量位置。例如某些係統目標值可能在3 L/min附近，具體應以設備標定和說明書為準。
判斷流量計時要注意：
紅線不是實際流量，紅線隻是目標位置；
實際流量要看浮子中心或浮子規定讀數位置；
左右兩路應接近目標位置，並且穩定；
如果一路明顯低，說明該支路有堵塞、節流、漏氣、泵力不足或出口背壓；
如果兩路都低，說明總采樣泵、總氣路、前端過濾冷凝或排氣係統有問題；
如果斷開前端采樣管後流量升高，說明前端阻力大；
如果斷開前端采樣管後流量仍不升高，說明問題在該支路內部、流量計、分析池、針閥、泵後或出口。
現場中常見一種情況：右邊CO/CO₂通道斷開采樣管後流量會上升，而左邊O₂通道基本不變。這種現象說明右邊通道本身還具備吸氣能力，主要受前端采樣管路、過濾器、冷凝器、探頭等阻力影響；而左邊O₂通道的問題更可能在自身支路，包括O₂通道過濾器、針閥、流量計、分析池入口、限流孔、出口或內部管路。

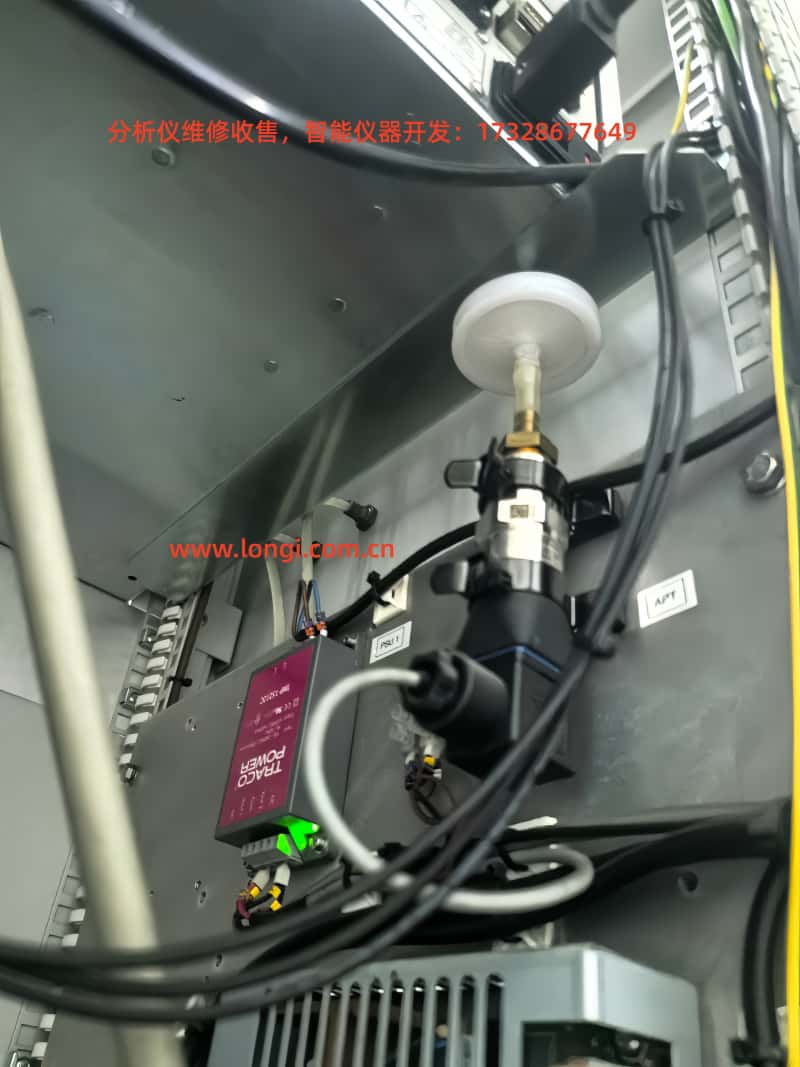

五、小過濾器短時間變髒說明什麽
SBI設備的氣體采樣小過濾器如果上周才更換，幾天後又出現黑點、黃斑、鐵鏽狀顆粒或焦油痕跡，這不是正常現象。它說明過濾器前端仍然存在持續汙染源。
這些汙染物可能來自以下幾類：
第一類是燃燒煙氣中的碳煙顆粒。SBI測試對象多為建築材料、保溫材料、裝飾板材、塑料複合材料或有機材料，燃燒時會產生大量煙塵。若前端粗過濾不充分，碳煙會進入後端小過濾器。
第二類是焦油和有機凝結物。煙氣冷卻後，其中的有機揮發物會凝結成黃褐色、黑褐色粘性汙染物，附著在管壁、過濾器和泵頭內。
第三類是冷凝水攜帶的汙染物。煙氣中含有大量水汽，如果冷凝器或排水係統效果不好，水汽會進入後端氣路，夾帶煙塵和可溶性汙染物形成髒液，堵塞過濾器和針閥。
第四類是金屬氧化物或鏽粉。如果采樣管、接頭、冷凝器、金屬三通或某些金屬部件長期受潮，可能產生氧化物，被氣流帶到過濾器上。
第五類是泵內部老化碎屑。隔膜泵長期抽取含水、含焦油、含顆粒的氣體後，膜片、閥片、密封件可能老化、掉屑，形成黑色細顆粒。
所以，過濾器短時間變髒時，不應該隻是繼續更換過濾器。正確思路是追查過濾器前端汙染源。否則新過濾器裝上去，很快又會堵塞，流量仍然恢複不了。
六、透明管發黃、發硬、發褐的意義
SBI采樣係統中大量使用透明或半透明軟管。正常情況下，幹淨氣路的軟管應相對透明，內壁沒有明顯沉積。如果管路明顯發黃、發褐、發黑、變硬，說明它長期接觸過煙氣、水汽、焦油或汙染物。
發黃管路會帶來幾個問題：
內壁沉積物會增加氣路阻力；
焦油會吸附氣體，導致響應拖尾；
碳粉和顆粒會不斷脫落，汙染新過濾器；
管子變硬後密封性變差，接頭處容易漏氣；
管路低點容易積水，形成水堵；
內徑變小或局部塌陷，導致流量下降。
很多維修現場隻換濾芯，不換舊管，這通常不能徹底解決問題。對於SBI這種煙氣采樣係統，隻要軟管已經明顯發黃、變硬、有汙染沉積，就建議成段更換。尤其是泵入口、泵出口、冷凝器後端、過濾器前後、O₂分支、CO/CO₂分支這些關鍵位置，不建議長期使用汙染舊管。

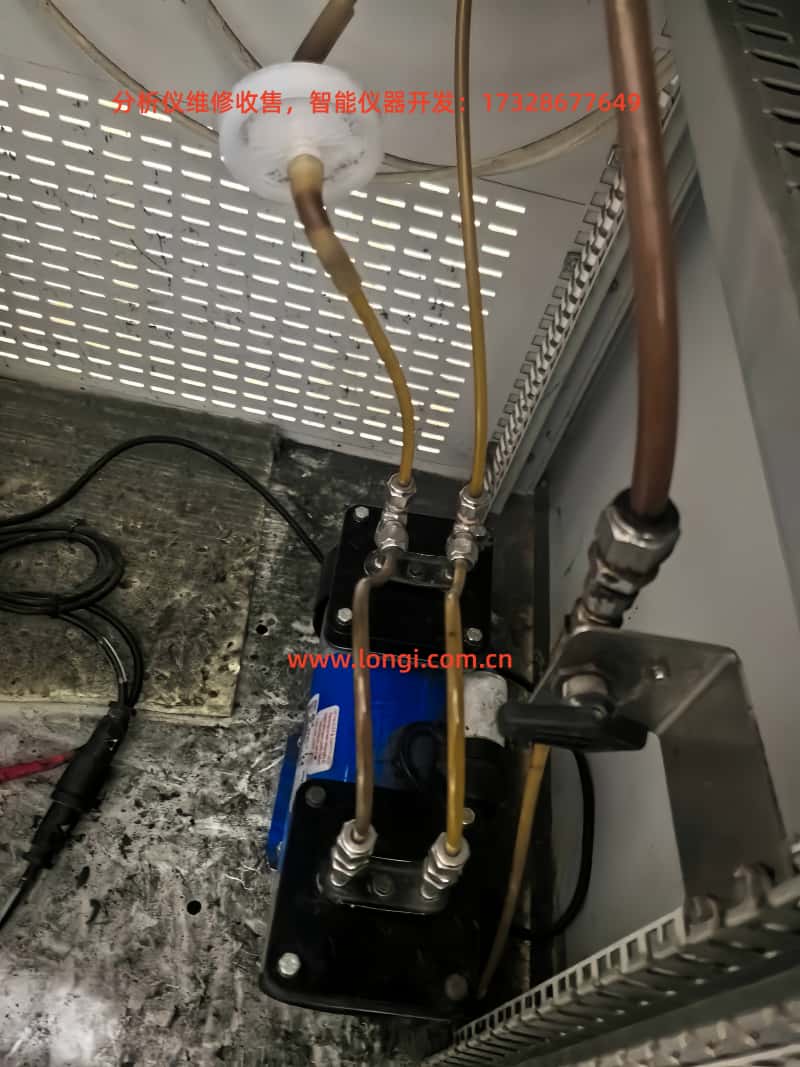

七、采樣泵“有聲音”不等於正常
采樣泵是SBI氣體分析係統的核心部件之一。現場常見誤區是：泵在響，說明泵正常。實際上，隔膜泵、微型氣泵或采樣泵即使電機在轉，也可能沒有足夠抽氣能力。
泵衰減常見原因包括：
膜片老化變硬；
膜片破裂；
單向閥片被焦油粘住；
泵頭內有水；
泵頭內有碳粉和焦油；
密封圈老化漏氣；
泵進出口接頭半堵；
泵出口背壓過大；
泵電機轉速下降；
泵腔磨損導致容積效率下降。
泵能力不足會表現為：
兩個通道流量都偏低；
堵住采樣入口時泵聲音變化不明顯；
斷開前端後流量仍上不去；
流量忽高忽低；
測試過程中曲線響應慢；
過濾器、管路都換了，流量仍然不足。
判斷泵是否正常，應做獨立測試。斷開泵入口前端管路，讓泵直接吸外界空氣，觀察兩個流量計是否能恢複到目標位置。如果泵直接吸空氣仍然流量低，就要檢查泵本體、泵頭、膜片、閥片、泵後管路和出口。如果泵直接吸空氣流量明顯恢複，則說明泵前端的采樣探頭、過濾器、冷凝器、排水瓶或管路存在阻力。
八、冷凝器和排水係統是高頻故障點
SBI燃燒煙氣中含有水汽。氣體進入分析儀前通常需要冷凝、除水和過濾。如果冷凝器效率不足、排水泵不工作、排水瓶滿水、氣液分離器堵塞或冷凝水被帶到後端，就會造成嚴重問題。
冷凝排水異常的表現包括：
小過濾器潮濕；
透明管內有水珠；
流量計浮子波動；
流量突然下降；
管路低點有積液；
過濾器短時間變色；
CO₂、CO響應變慢；
O₂讀數恢複慢；
泵頭內部進水；
軟件曲線不穩定。
水堵是很隱蔽的故障。它不一定完全堵死氣路，而是讓氣流變得不穩定。某些時候流量還能上去，過一段時間水珠移動到某個接頭或低點，流量又突然變小。維修時必須檢查所有低點位置，避免管路形成“存水彎”。
對於已經汙染的係統，應檢查：
冷凝器是否製冷；
冷凝器溫度是否正常；
排水是否連續；
排水泵是否動作；
排水瓶是否堵塞；
氣液分離器是否有積液；
管路低點是否存水；
幹燥器是否飽和；
濾芯是否潮濕。
隻要發現後端過濾器潮濕，就不能隻換濾芯，必須先處理冷凝排水問題。
九、O₂通道流量低的重點排查位置
O₂通道在SBI測試中非常關鍵。如果O₂通道流量低，即使CO₂和CO看起來還能變化，軟件計算仍會出現嚴重偏差。
O₂通道流量低時，應優先檢查以下位置：
O₂通道小過濾器是否堵塞；
O₂支路針閥是否被關小；
O₂針閥內部是否被顆粒堵住；
O₂流量計浮子是否卡滯；
O₂流量計前後接頭是否堵塞；
O₂分析池入口是否有微孔堵塞；
O₂分析池內部是否汙染；
O₂出口是否堵塞或背壓過大；
O₂內部軟管是否壓扁、變硬或脫落；
O₂支路是否存在漏氣；
O₂對應泵路吸力是否不足。
如果斷開外部采樣管後，O₂流量仍然不升高，說明問題不主要在外部采樣探頭，而在O₂支路自身。此時應從O₂流量計前端逐段拆開檢查。先斷開O₂流量計入口，看浮子是否能上升；再斷開流量計出口，看是否是後端分析池或出口堵塞。通過這種方法可以把問題定位到流量計前、流量計本體或流量計後。
十、CO/CO₂通道流量低的重點排查位置
CO/CO₂通道一般經過紅外分析部分或相應氣室，對流量和氣體潔淨度同樣敏感。右路CO/CO₂流量低時，應重點檢查：
前端采樣探頭是否堵塞；
煙氣粗過濾器是否堵塞；
冷凝器是否積水；
排水瓶是否堵塞；
氣液分離器是否堵塞；
幹燥器是否失效；
CO/CO₂支路小過濾器是否堵塞；
CO/CO₂針閥是否堵塞；
紅外氣室入口是否汙染；
CO/CO₂出口是否背壓過大；
管路低點是否有水；
發黃軟管是否內壁沉積嚴重。
如果斷開前端後CO/CO₂流量升高，說明該通道自身還具備一定能力，前端阻力是主要矛盾。但這不代表通道內部完全沒問題，因為長期汙染也可能已經進入後端。
十一、不要忽視出口堵塞和背壓
氣路排查時，很多人隻查入口，不查出口。實際上，出口不暢同樣會造成入口流量低。
出口異常包括：
廢氣排放管彎折；
出口軟管被壓住；
出口接到不該接的位置；
出口單向閥卡住；
出口管內有冷凝水；
出口過濾器堵塞；
排氣端背壓過大；
多個通道出口互相串擾。
如果分析儀出口不暢，采樣泵即使有吸力，氣體也無法順利排出，入口流量自然上不來。尤其在多通道氣體分析儀中，某一路出口堵塞會表現為該支路流量低、響應慢、調節無效。
因此，排查流量低時必須同時檢查進氣和排氣。
十二、分段測試是定位氣路故障的最有效方法
麵對SBI氣體分析係統流量低，不能隻憑感覺判斷，也不能盲目更換傳感器。最有效的方法是分段測試。
推薦順序如下：
第一步，記錄當前兩路流量。
記錄O₂通道和CO/CO₂通道實際浮子位置，確認是否達到目標紅線。
第二步，斷開分析儀入口直接吸空氣。
如果流量明顯恢複，說明前端采樣係統阻力大；如果仍然低，說明分析儀內部支路、泵後氣路、出口或泵本身有問題。
第三步，斷開泵入口直接吸空氣。
如果泵入口直接吸空氣後流量恢複，說明泵前端堵塞；如果仍然不恢複，懷疑泵、泵後、支路或出口。
第四步，檢查泵出口。
如果泵出口壓力或流量異常，檢查泵頭、閥片、膜片和出口背壓。
第五步，逐段接回冷凝器、過濾器、探頭。
每接回一段觀察流量下降情況。哪一段接上後流量明顯下降，問題就在該段或它前麵。
第六步，分別測試O₂支路和CO/CO₂支路。
不要隻看總氣路。O₂和CO/CO₂通道可能各有獨立針閥、過濾器、分析池和出口，需要分別判斷。
第七步，做堵口測試。
係統運行時堵住采樣入口，正常情況下流量應迅速下降接近零，泵聲音應有明顯變化。如果堵住入口後流量不明顯下降，說明中間存在漏氣；如果泵聲音無變化，說明泵能力不足或堵口位置不在有效負壓段。
這種分段法可以避免盲目拆機，也能快速判斷故障在前端采樣係統、泵、分析儀內部支路還是出口。
十三、氣路泄漏對SBI曲線的影響
除了堵塞，泄漏也是SBI氣體分析係統常見問題。采樣泵前端通常是負壓段，隻要接頭、軟管、過濾器蓋、冷凝器密封或三通閥有漏氣，就會吸入環境空氣。
漏氣會造成：
煙氣被稀釋；
CO₂峰值偏低；
CO峰值偏低；
O₂下降不明顯；
曲線形狀變平；
燃燒峰值計算偏低；
測試重複性變差；
校準正常但測試異常。
泄漏不一定導致流量低。有些情況下，流量計讀數反而看起來正常，因為泵吸到了空氣，但吸到的不是正確煙氣。這種情況更危險，因為現場容易誤以為流量正常，實際上濃度數據已經被稀釋。
檢查泄漏的方法包括：
堵住采樣入口看流量是否歸零；
用肥皂水檢查正壓段接頭；
對負壓段可用煙霧或酒精棉靠近接頭觀察讀數變化；
檢查軟管是否老化開裂；
檢查過濾器蓋密封圈；
檢查快插接頭是否鬆動；
檢查冷凝器和排水瓶密封。
十四、為什麽流量沒恢複前不要校準
很多現場人員遇到曲線異常，會先做零點和跨度校準。這在氣路流量不正常時是錯誤順序。
原因很簡單：
校準需要穩定、足夠、潔淨的標準氣流。如果氣路堵塞、漏氣、流量不足、響應慢，即使最終讀數能調準，也隻是靜態點被校準，動態響應仍然錯誤。
流量異常時校準會帶來以下風險：
把氣路問題誤補償為傳感器偏差；
校準過程變慢，誤以為傳感器老化；
標準氣被漏入空氣稀釋；
零點不穩定；
跨度校準後正式測試仍然不準；
軟件曲線繼續異常。
正確順序應為：
先恢複氣路；
再確認流量；
再確認無漏氣；
再確認響應時間；
最後做零點和跨度校準。
十五、建議的維修處理方案
針對SBI氣體分析係統流量低、過濾器短時間變髒、軟件曲線異常的問題，建議按以下方案處理。
第一，更換明顯汙染的軟管。
所有發黃、發硬、發褐、內壁有沉積的透明管，建議直接更換。特別是泵前、泵後、小過濾器前後、冷凝器後端、O₂分支、CO/CO₂分支。
第二，更換或清洗前端粗過濾器。
如果隻有後端小過濾器，前端粗過濾不足，細過濾器會很快堵。必須保證煙氣進入泵和分析儀前已經經過足夠過濾。
第三，檢查冷凝排水係統。
確認冷凝器製冷正常，排水泵工作正常，排水瓶不滿，氣液分離器不堵，後端無水珠。
第四，拆檢采樣泵。
檢查泵膜片、閥片、泵頭、密封圈、進出口接頭。如果泵頭內有水、焦油、黑粉，應清洗或更換泵頭維修包。泵能力不足時應更換采樣泵。
第五，清理O₂支路。
重點檢查O₂針閥、流量計、過濾器、分析池入口、出口和內部軟管。O₂流量調節無效時，通常存在堵塞或後端背壓。
第六，清理CO/CO₂支路。
檢查紅外分析氣室入口、CO/CO₂小過濾器、針閥、出口和前端冷凝過濾係統。
第七，檢查所有接頭密封。
快插接頭、卡套接頭、過濾器蓋、三通閥、電磁閥、冷凝器接頭都應檢查漏氣。
第八，重新整理管路。
避免軟管形成低點和存水彎；避免彎折過急；避免管路太長；避免軟管被櫃門或線槽壓住。
第九，恢複流量後做響應測試。
通入空氣或標準氣，觀察O₂、CO₂、CO從變化到穩定所需時間。響應時間應穩定且符合設備要求。
第十，最後做零點和跨度校準。
氣路正常後再做校準，才有實際意義。
十六、維修後的驗證標準
維修不是隻看“有流量”就結束，還要驗證以下項目：
O₂通道達到目標流量；
CO/CO₂通道達到目標流量；
兩路流量穩定，不明顯波動；
堵住采樣入口時流量能快速降下；
斷開入口直接吸空氣時流量有合理變化；
過濾器不應短時間再次出現大量黑點；
透明管內不應有水珠；
泵聲音穩定，無異常振動；
O₂、CO₂、CO讀數能正常恢複；
標準氣響應時間正常；
軟件曲線峰值、時間軸和恢複過程正常；
重複測試結果穩定。
隻有這些項目都通過，才能認為SBI氣體分析係統恢複正常。
十七、總結
SBI單體燃燒試驗設備中的氣體分析係統，是影響測試結果的關鍵環節。現場出現“流量不行”和“圖像不行”時，不應首先懷疑傳感器壞了，更不能隻看軟件裏傳感器狀態是否正常。氣體分析儀有讀數，隻能說明檢測通道仍然有響應，並不能證明采樣氣路、泵、過濾、冷凝和動態響應正常。
當流量計達不到目標紅線、小過濾器短時間再次出現黑點、透明管發黃、泵有聲音但流量不足、斷開前端後某一路流量恢複而另一路不恢複時，故障重點應放在采樣氣路上。常見原因包括過濾器堵塞、冷凝水堵塞、焦油和碳煙汙染、管路老化、采樣泵膜片或閥片衰減、O₂支路針閥堵塞、CO/CO₂支路阻力過大、分析池入口汙染、出口背壓和負壓段漏氣。
正確的維修思路是：先恢複流量，再檢查響應，再做校準，最後驗證軟件曲線。分段測試是最有效的定位方法。通過逐段斷開采樣探頭、冷凝器、過濾器、泵入口、泵出口、分析儀支路和出口，可以快速判斷問題位於前端采樣係統、泵、內部支路還是排氣端。
對於已經被煙氣長期汙染的SBI采樣係統，隻更換小過濾器往往不能解決根本問題。必須同時檢查並更換汙染軟管，清理冷凝排水係統，拆檢采樣泵，清理O₂和CO/CO₂支路，排除低點積水和出口背壓。隻有兩路氣體流量穩定恢複到規定值，O₂、CO₂、CO響應時間恢複正常，SBI軟件生成的燃燒曲線才具備可信度。
