深度解析 VACON 變頻器 F59 故障:電機溫度監測信號不穩定性診斷與實戰解決方案
在現代工業自動化控製係統中,變頻器(VFD)不僅扮演著調速驅動的角色,更是電機綜合保護的核心。而在 VACON(現隸屬於丹佛斯 Danfoss)係列變頻器的應用中,F59 (Tmot unstable) 是一個具有高度代表性的故障代碼。與傳統的“F16 電機過熱”不同,F59 並不一定意味著電機真的“燙手”,而是在通過技術手段告訴工程師:監測信號本身出問題了。

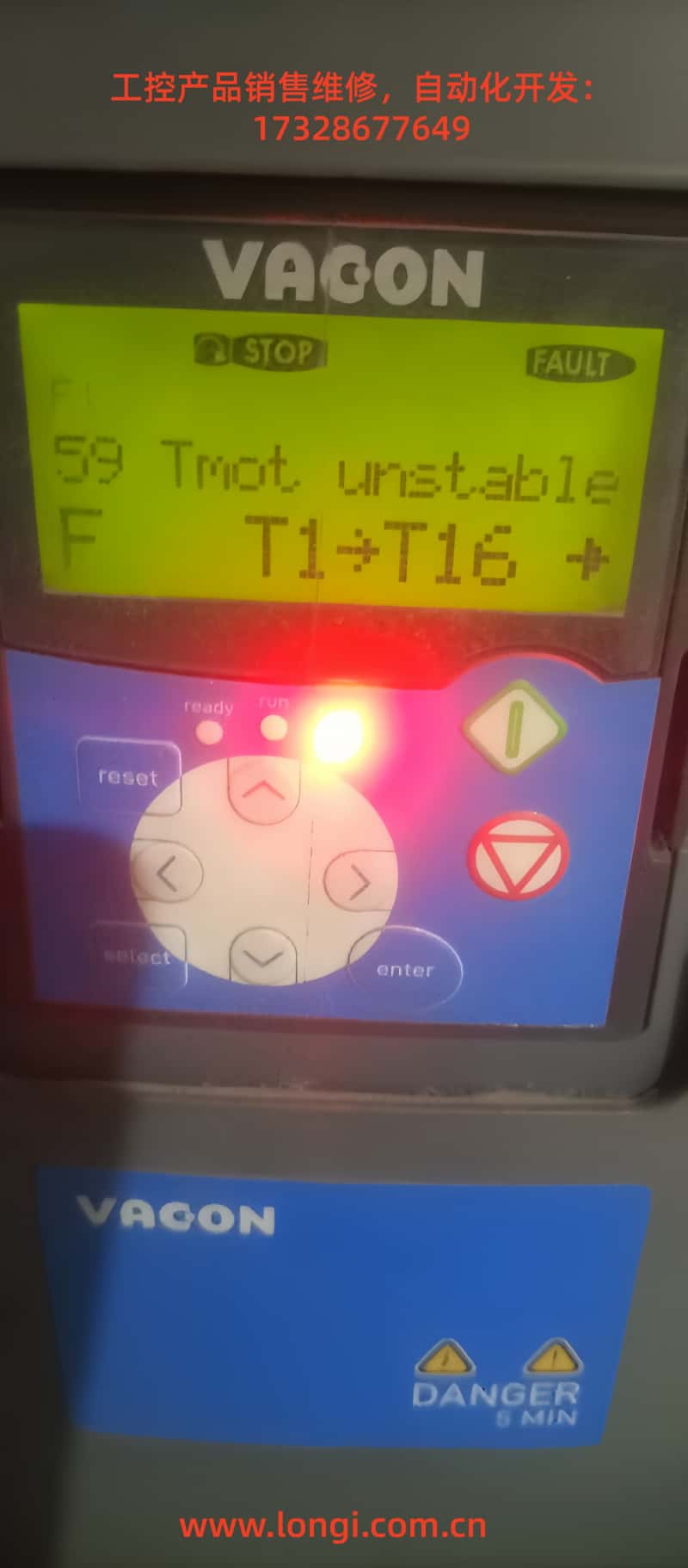

本文將圍繞照片中顯示的故障現象,從硬件原理、信號鏈路、軟件邏輯及現場電磁兼容性(EMC)等維度,對 F59 故障進行深度技術剖析,旨在為自動化工程師和設備維護人員提供一份詳盡的實戰指南。

一、 F59 "Tmot unstable" 故障的定義與本質
在 VACON 的固件邏輯中,F59 代表 “Motor temperature signal unstable”,即電機溫度監測信號不穩定。
1. 故障邏輯機製
變頻器通過擴展 IO 卡(如 OPT-BH, OPT-AF 或 OPT-AI)讀取安裝在電機定子繞組中的溫度傳感器(通常是 PT100、PT1000 或 KTY84)的阻值。變頻器的內部微處理器(MCU)會以毫秒級的采樣周期監測該阻值。
當 MCU 發現阻值在短時間內發生了非物理規律的劇烈波動(例如:在 100ms 內溫度跳變超過 20°C),係統就會判定為信號不穩定,並觸發 F59 報警。這種機製的目的是防止因傳感器接線不良導致的誤保護或保護失效。
2. 與 F16 故障的區別
二、 核心硬件層:傳感器與測量電路
要解決 F59,首先必須理解變頻器是如何“感知”溫度的。
1. 傳感器類型及其特性
工業電機中最常采用的是電阻式溫度檢測器(RTD)。其核心原理是金屬導體的電阻值隨溫度升高而增加。
對於 PT100 傳感器,其電阻與溫度的關係遵循 Callendar-Van Dusen 方程:
$$R_t = R_0 \cdot [1 + A \cdot t + B \cdot t^2 + C \cdot (t - 100) \cdot t^3]$$
在 $0^\circ\text{C}$ 以上的環境中,簡化公式為:
$$R_t \approx R_0(1 + \alpha \cdot t)$$
其中,$R_0 = 100\Omega$,$\alpha \approx 0.00385$。
當電路中出現接觸電阻或電磁耦合噪聲時,$R_t$ 的有效測量值會疊加一個幹擾量 $\Delta R$,導致變頻器讀取的 $t$ 值劇烈擺動,從而誘發 F59。
2. VACON 擴展卡的工作原理
照片中顯示的 T1->T16 暗示該係統使用了多通道溫度采集模塊。VACON NXP/NXS 係列通常配合 OPT-BH 模塊使用,該模塊支持 3 路 PT100 信號。如果使用了現場總線擴展(如通過信號隔離放大器接入),通道數可能更多。
變頻器通過恒流源驅動傳感器,測量傳感器兩端的電壓降。由於測量信號通常為毫伏(mV)級別,極易受到逆變器高頻載波頻率的幹擾。
三、 F59 故障的四大核心誘因
根據大量的工程實踐,F59 故障通常可以歸納為以下四個維度:
1. 物理連接層:接線疲勞與接觸電阻
這是最直接的原因。在震動劇烈的工況下(如風機、破碎機),傳感器接線端子可能發生鬆動。
微弧放電: 極輕微的鬆動會導致接觸電阻在 $0.1\Omega$ 到數歐姆之間跳變,對於 PT100 而言,$0.38\Omega$ 就代表 $1^\circ\text{C}$ 的波動。
屏蔽層失效: 如果屏蔽線沒有在變頻器端實現 360 度環形接地,而是使用了長長的“豬尾巴”(Pigtail)引線接地,屏蔽效能在大約 10MHz 以上的高頻段會大幅下降。
2. 環境幹擾層:電磁兼容性(EMC)
變頻器輸出的是高頻脈寬調製(PWM)波形,其電壓變化率 $dv/dt$ 極高。
共模電流耦合: 動力電纜中的共模電流會通過分布電容耦合到傳感器電纜上。如果信號線未采用對絞屏蔽(Twisted Pair Shielded),這種耦合會導致采樣電路的運放(Op-amp)產生共模抑止失效。
載波幹擾: 如果變頻器載波頻率設置過高(如 10kHz 以上),而采樣濾波時間過短,信號毛刺會被 MCU 識別為溫度波動。
3. 硬件老化層:擴展卡與主板通訊
VACON 變頻器的架構是模塊化的。
4. 邏輯配置層:空閑通道的浮空
如照片所示,係統顯示 T1->T16。如果工程師在參數中激活了 6 個通道,但實際隻接了 3 個傳感器,另外 3 個空置通道如果沒有接匹配電阻或在軟件中關閉,其感應電壓可能會影響相鄰通道的采樣精度。
四、 深度診斷流程:分段排除法
麵對 F59,建議遵循“由軟到硬、由外到內”的順序。
第一步:靜態阻值測試(排除傳感器故障)
斷開變頻器電源,等待 5 分鍾放電完畢。
在變頻器側拆下傳感器引線。
使用高精度萬用表測量引線間的電阻值。
第二步:信號回路與屏蔽檢查(解決幹擾)
檢查傳感器電纜是否與電機動力線平行敷設?(建議間距大於 30cm)。
檢查屏蔽層是否在變頻器端的 PE 接地排上正確端接?
關鍵測試: 在變頻器端子處接一個等值的精密電阻(如 $110\Omega$ 穩定電阻)替代電機傳感器。
第三步:軟件參數微調(優化容錯)
在 VACON 控製器中,可以通過以下參數嚐試優化:
五、 針對 "Tmot unstable" 的專項預防措施
為了確保 F59 不再複發,建議在安裝和維護中執行以下標準:
1. 采用正確的接地策略
傳感器信號應采用單端接地。在電機端,傳感器外殼與電機機殼絕緣;在變頻器端,信號線屏蔽層通過金屬夾具與變頻器機殼大麵積接觸。嚴禁將屏蔽層接入控製端子的 GND,因為 GND 是信號參考地,而非泄放高頻幹擾的大地。
2. 硬件鏈路升級
對於長距離(超過 50 米)的溫度監測,建議:
3. 維護規範
定期(每半年)對擴展卡進行清潔,重新插拔擴展卡以破壞可能形成的氧化層。在粉塵較多的環境,建議給控製板噴塗防潮防腐漆。
六、 總結與結語
VACON 變頻器顯示的 F59 Tmot unstable 並非電機的死刑判決書,而是一份鏈路完整性告警。在大多數情況下,通過加固接線、改善屏蔽、以及合理配置空置通道即可解決。
作為自動化領域的專業人士,我們應當透過表層的代碼,深入理解背後的電信號物理特性。從照片中我們可以看到,該變頻器正處於 STOP 狀態且紅燈常亮,這說明故障在啟動前自檢或靜態運行中已經存在,重點應放在物理連接和靜態電磁幹擾的排查上。
技術筆記:
故障處理千萬條,斷電安全第一條。在檢查變頻器內部擴展卡時,務必確認直流母線電壓已降至安全電壓($<$50VDC)以下。
通過上述係統性的分析與排查,相信您能夠高效解決這一技術難題,保障生產線的高效穩定運行。
