在工業現場應用中，變頻器“運行正常一段時間後才報警”的問題，往往比上電即故障更複雜。博騰BT500係列出現ERR14報警，就是一個典型案例。很多工程師第一反應是“過載”，但真正原因往往不止如此。
本文從原理、參數、現場工況三個層麵，係統解析ERR14故障的形成機製，並給出可落地的排查與解決方案。
一、ERR14故障含義
ERR14對應的是電機過載保護故障。
其本質不是瞬時過流，而是變頻器內部的“電子熱繼電器模型”動作。該模型通過對電機電流進行時間積分，模擬電機發熱過程，當熱量積累超過允許值時觸發保護。
這意味著：
不是電流瞬間過大，而是長時間偏大。
二、為什麽運行一個多小時才報警
這是ERR14最典型的特征，其核心原因是“熱積累”。
變頻器內部計算邏輯可以理解為：
電流越大，發熱越快
時間越長，熱量越多
最終超過閾值，觸發保護
因此會出現以下現象：
剛啟動正常
運行幾十分鍾或一小時後報警
這類問題本質屬於“慢性過載”。
三、導致ERR14的五大核心原因
1. 負載實際偏大（最常見）
這是現場占比最高的原因。
典型情況包括：
機械阻力變大（軸承損壞、卡滯）
負載工藝變化（風機風阻、泵堵塞）
長期接近滿載運行
表現為：
運行初期正常
電流逐漸升高
最終觸發過載
2. 電機參數設置錯誤
如果變頻器中電機參數不準確，例如：
額定電流設小
功率設錯
極數不匹配
變頻器會錯誤判斷負載，導致保護提前動作。
3. 過載保護參數設置過於敏感
關鍵參數是：
F9-01 電機過載保護增益
該參數決定過載判定的“靈敏度”。
如果設置偏小，會導致：
輕微負載就被判定為過載
運行一段時間後誤報警

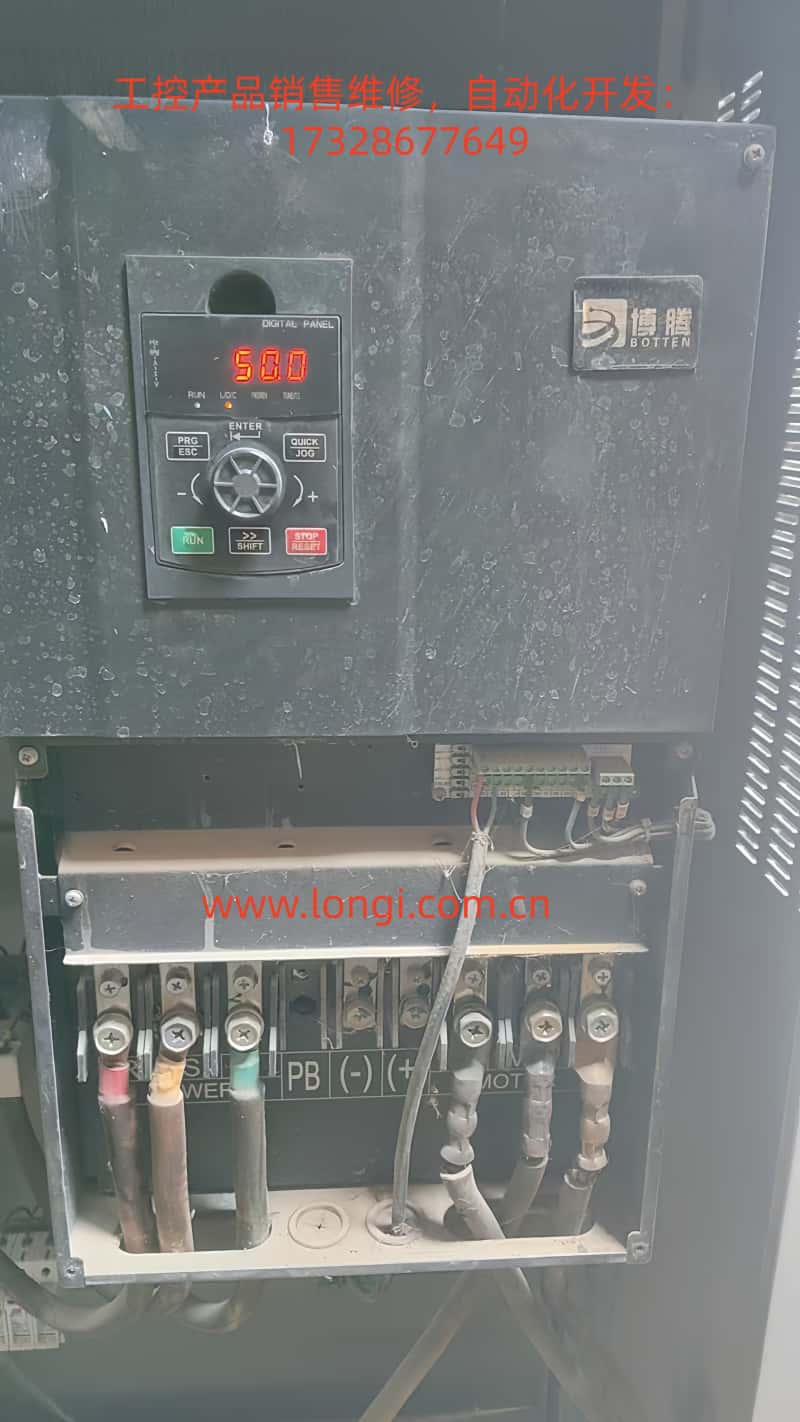

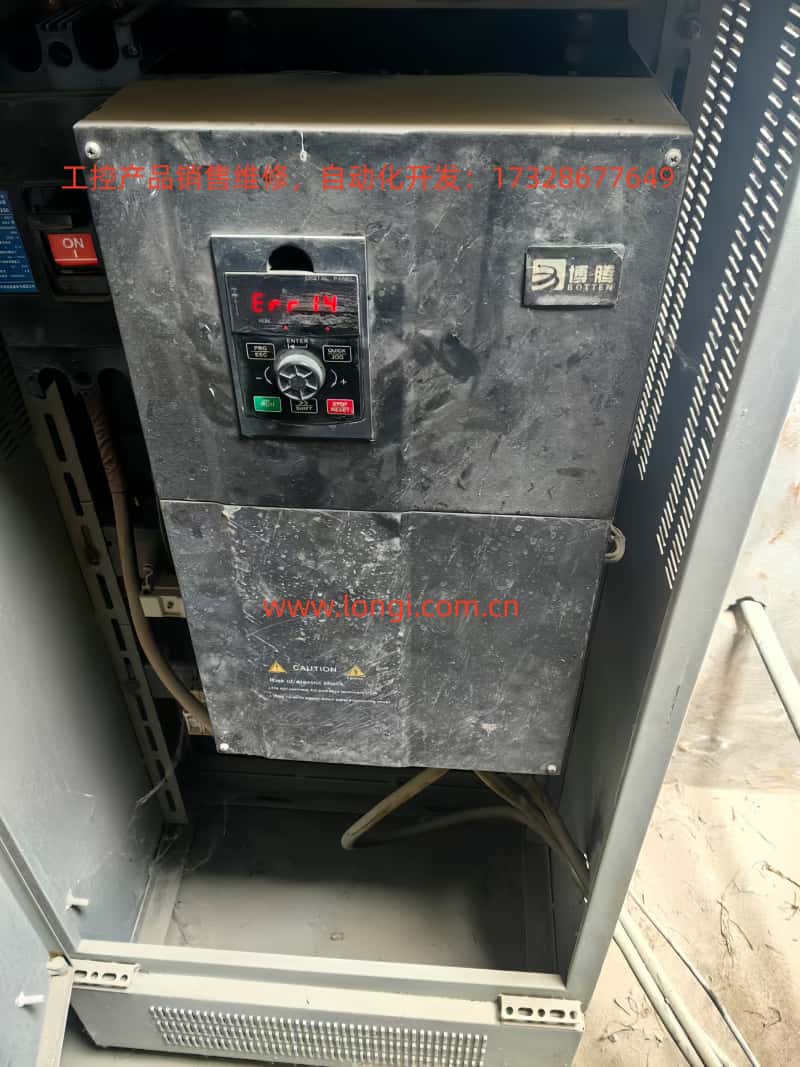

4. 散熱條件差
從現場設備狀態可以判斷：
設備表麵嚴重積灰
櫃體內部通風不良
這會帶來兩個問題：
變頻器內部溫升升高
電機散熱能力下降
最終導致更容易觸發過載保護。
5. 低頻大負載運行
在低頻狀態下：
電機轉速低
風扇散熱能力下降
但轉矩需求高
結果就是：
電流增大
發熱加劇
更容易觸發ERR14
四、標準現場排查流程
以下步驟按優先級執行，可快速定位問題。
第一步：查看運行電流
通過麵板監控參數查看：
當前運行電流
電機額定電流
判斷標準：
超過額定電流，說明真實過載
接近額定電流，屬於臨界狀態
遠低於額定電流，說明參數問題
第二步：檢查機械係統
重點檢查：
軸承是否發熱
是否存在卡滯
聯軸器是否過緊
泵或風機是否堵塞
很多ERR14的根本原因在機械端。
第三步：核對電機參數
進入電機參數組，確認：
額定電壓
額定電流
額定功率
必須與電機銘牌一致。
第四步：優化過載保護參數
建議調整範圍：
F9-01 從1.0調整到1.2至1.5
F9-02 適當提高到90%左右
注意：
不能無限放大，否則會失去保護意義。
第五步：處理散熱問題
必須執行：
清理變頻器散熱通道
檢查風扇是否正常
增加櫃體通風
避免灰塵堆積
第六步：檢查運行工況
確認是否存在：
長期低頻運行
高負載運行
必要時：
提高運行頻率
降低負載
第七步：檢查選型是否偏小
如果設備長期在滿載運行：
說明變頻器選型偏小
建議升級一個功率等級。
五、典型故障判斷模型
情況一：
運行一段時間報警
電流接近額定
設備有積灰
結論：輕度過載加散熱問題
情況二：
電流不高但報警
結論：參數設置錯誤
情況三：
固定時間後報警
結論：熱模型觸發
六、工程級解決方案
方案一：降低負載
減少機械阻力
優化工藝條件
方案二：優化參數
建議組合：
F9-01 設置為1.3
F9-02 設置為90
方案三：校準電機參數
確保參數真實
必要時進行自學習
方案四：改善散熱
清灰
加風扇
優化風道
方案五：升級變頻器
如果長期運行電流超過額定80%：
建議更換更大功率機型
七、結論
ERR14不是簡單的“電機壞了”或“變頻器問題”，而是一個係統性問題。
其本質是：
電流、時間、溫度三者疊加後的結果。
運行一段時間才報警，說明係統長期處於過載邊緣狀態。
要徹底解決，必須同時從三個方麵入手：
機械負載
電氣參數
散熱條件
隻有三者匹配，才能避免ERR14反複出現。
