在工業現場，ACD 安川達 900 係列（M900 係列）變頻器作為一類通用型驅動設備，被廣泛應用於風機、水泵、輸送係統及各類自動化設備中。隨著使用時間的增加，部分用戶開始遇到這樣一種典型問題：

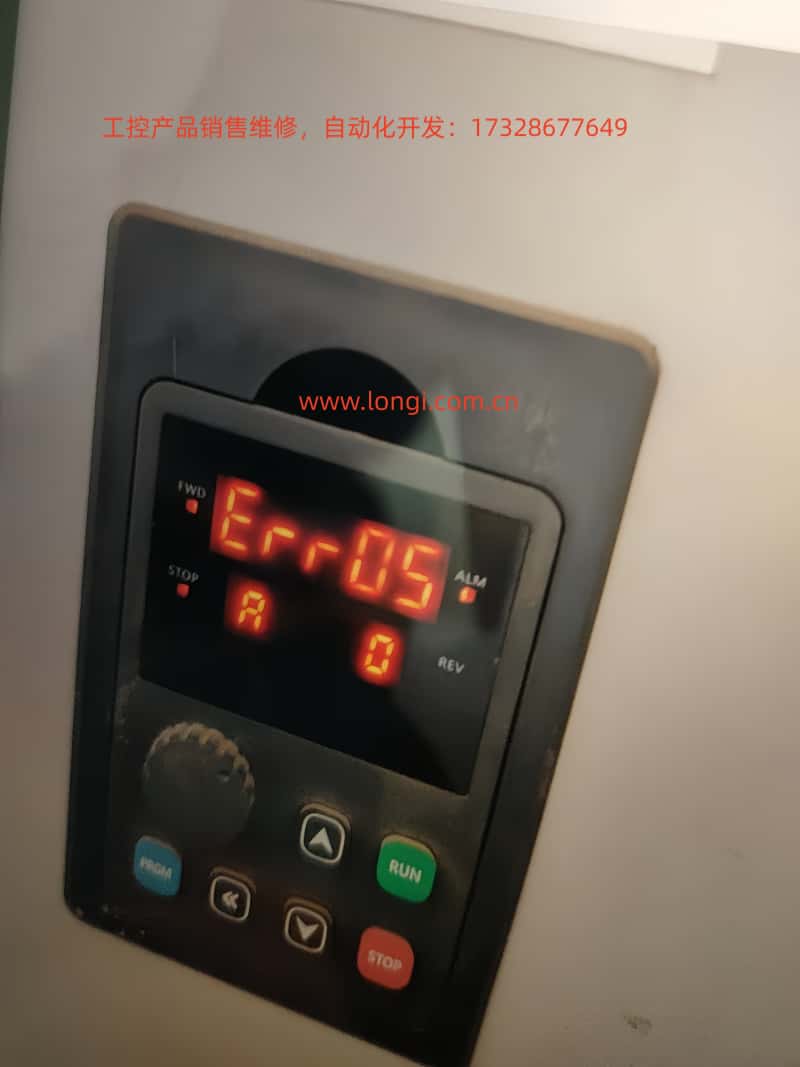

設備運行數小時甚至十幾小時後，突然報警停機，顯示 ERR05，且故障時間不固定。

這一現象在現場極具迷惑性，常被誤判為“偶發故障”或“設備老化隨機問題”。但從工程角度分析，這類問題具有明確的物理本質和演化路徑。

本文將圍繞 ACD 安川達 900 係列變頻器 ERR05 故障，進行係統性拆解。

一、ERR05 在安川達 900 係列中的真實含義

根據設備手冊，ERR05 定義為：

加速過電壓

但在實際應用中，這個定義存在“誤導性”。

工程上更準確的理解是：

直流母線電壓在運行過程中異常升高（再生過壓）

也就是說：

ERR05 ≠ 單純加速問題
ERR05 = 再生能量無法釋放

二、變頻器內部機理：為什麽會過壓

ACD 900 係列變頻器的能量結構如下：

1. 三相交流 → 整流 → 直流母線（約540V）

2. 直流母線 → IGBT → 輸出給電機

當電機處於以下狀態時：

• 減速

• 被外力拖動

• 慣性釋放

電機就會反向發電：

機械能 → 電能 → 回灌直流母線

如果沒有釋放路徑：

→ 電壓上升 → 超過保護值 → ERR05

三、本案例的關鍵特征（決定分析方向）

你的現場信息非常典型：

• ✔ 已使用一段時間（不是新機）

• ✔ 運行幾小時~十幾小時才報

• ✔ 時間不固定

• ✔ 不是一啟動就報警

這直接排除：

❌ 參數初始設置錯誤
❌ 接線錯誤

而鎖定為：

係統性能退化或工況變化導致的臨界過壓問題

四、四大核心原因（針對安川達900係列）

1、母線電容老化（首要懷疑對象）

ACD 900 係列內部采用電解電容作為母線儲能元件，其特點：

• 初期吸收能力強

• 使用時間增加後容量下降

老化後表現：

• ESR 增大

• 電壓波動變大

• 抗再生能力下降

結果：

以前不會觸發 ERR05 的工況，現在開始觸發

這是“用了一段時間才出問題”的最典型根因

2、製動電阻或製動單元失效（高概率）

根據手冊結構：

• 製動電阻接在 + 與 PB 端子

作用：

• 消耗再生能量

現場常見問題：

• 電阻燒斷（開路）

• 接線鬆動

• 製動單元不動作

一旦失效：

所有回生能量直接堆積在母線 → 必然過壓

3、散熱能力下降（導致“延時故障”）

你這個案例“幾小時後報錯”，非常典型熱問題：

隨著運行時間：

• 風扇效率下降

• 散熱片積灰

• 櫃內溫度升高

帶來的連鎖效應：

• 電容性能進一步下降

• 電壓采樣漂移

• IGBT 熱特性改變

最終：

熱態下更容易觸發 ERR05

4、負載工況變化（最容易被忽略）

現場經常出現：

• 風機反風

• 水泵回流

• 皮帶係統慣性增大

• 機械結構鬆動

這些都會導致：

電機進入“發電狀態”

五、為什麽故障“隨機出現”

ERR05 觸發條件不是固定值，而是：

多個因素疊加：

• 電網電壓

• 負載慣性

• 溫度

• 電容狀態

隻有在某個時刻：

條件剛好疊加 → 超閾值 → 報警

所以表現為：

• 不規律

• 不連續

• 偶發

但本質是可重複物理過程

六、現場快速排查流程（工程實戰版）

步驟1：監控母線電壓

進入監控參數：

觀察：

• 正常：約540V

• 報警前：是否快速升高

如果升高：

✔ 確認再生過壓

步驟2：檢查製動電阻

斷電後：

• 測阻值

• 查是否開路

重點檢查：

•


• / PB 接線

步驟3：延長減速時間測試

參數：

• F0-05（減速時間）

操作：

• 增大 2~3 倍

結果：

• 改善 → 再生問題

• 無變化 → 硬件問題

步驟4：檢查散熱

必須檢查：

• 風扇是否轉

• 是否積灰

• 櫃溫

步驟5：測電網電壓

記錄：

• 是否 >400V

• 是否波動大

步驟6：空載運行測試

斷開機械負載：

• 不報錯 → 機械問題

• 仍報錯 → 電氣問題

七、解決方案（分層實施）

方案一：延長減速時間（臨時）

優點：

• 快速見效

缺點：

• 影響工藝

方案二：更換/加裝製動電阻（推薦）

優點：

• 直接吸收再生能量

• 最有效

方案三：更換母線電容（根治）

適用：

• 使用多年設備

方案四：改善散熱係統

措施：

• 清灰

• 換風扇

• 優化通風

方案五：優化負載結構

例如：

• 防反拖

• 加阻尼

• 改機械結構

八、是否需要更換主板？

結論很明確：

如果是主板問題，應表現為：

• 上電即報

• 故障固定

而本案例：

• 延時出現

• 與工況相關

所以：

❌ 不優先考慮主板損壞

九、總結（工程結論）

ACD 安川達 900 係列變頻器 ERR05，在“使用一段時間後才出現”的情況下，本質不是偶發故障，而是係統逐漸失去能量平衡能力的表現。

核心鏈路如下：

再生能量產生 → 吸收能力下降（電容/製動回路） → 母線電壓升高 → 觸發 ERR05

工程上優先處理順序應為：

1. 製動回路

2. 母線電容

3. 散熱係統

4. 負載工況

隻有從係統角度處理，才能徹底解決問題，而不是反複更換配件或盲目調參數。
