瑞馳RC-9係列變頻器ERR14模塊過熱故障深度解析與全流程排查解決指南
前言
瑞馳RC-9係列作為深圳瑞馳電子推出的高性能矢量型變頻器，憑借V/F與矢量雙控製模式、寬範圍調速能力、高啟動轉矩和豐富的組網功能，廣泛應用於紡織、機床、建材、風機水泵、起重輸送等各類工業自動化場景。其中18.5kW等級的RC-9-T18.5GB機型，更是中小功率工業傳動係統中的核心設備。

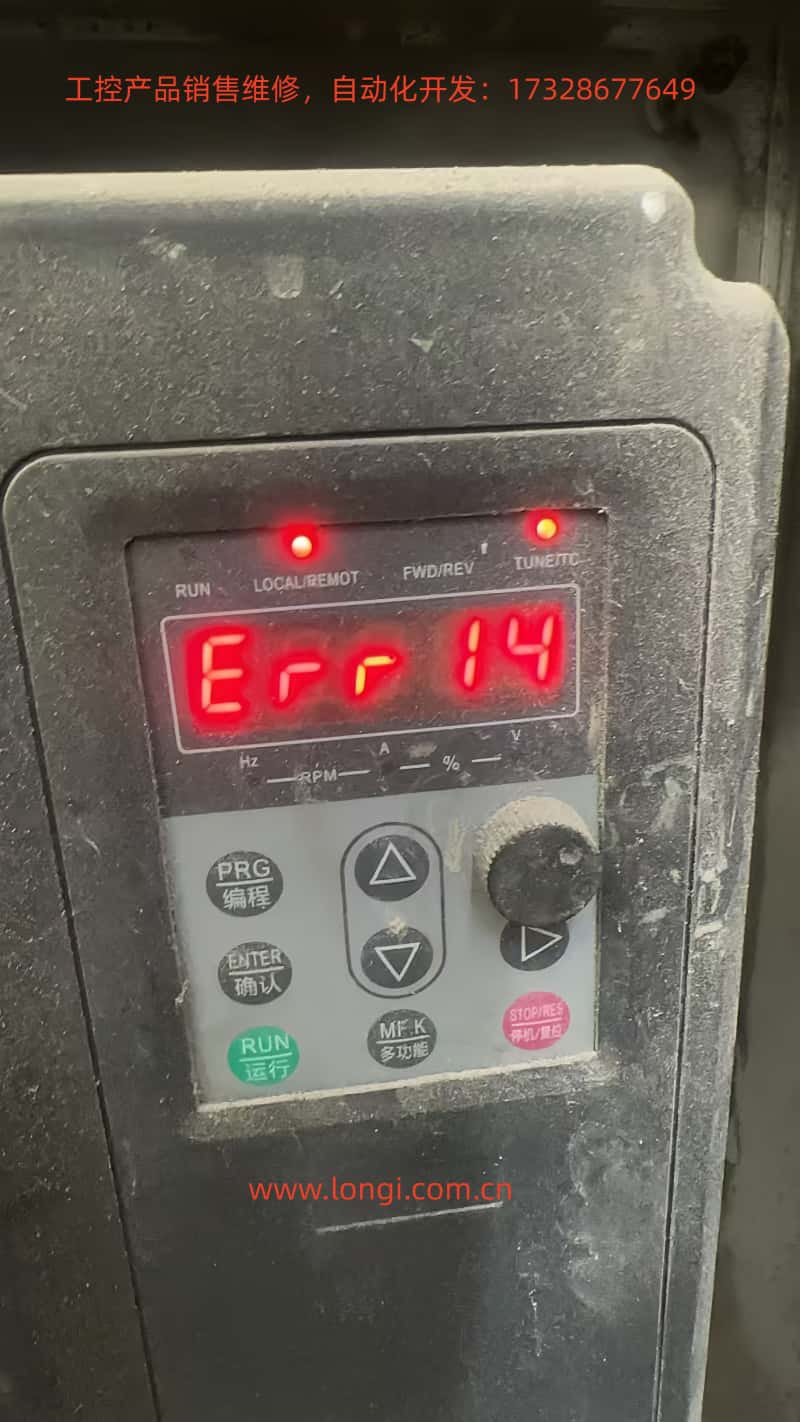

在現場長期運行過程中，ERR14故障代碼是RC-9係列變頻器最高發的故障類型之一。該故障為變頻器核心功率器件的模塊過熱保護，一旦觸發，變頻器會立即封鎖輸出、停機保護，不僅會直接中斷生產流程，反複的過熱衝擊還會造成IGBT逆變模塊永久性劣化、擊穿，甚至引發變頻器炸機等嚴重安全事故。
本文基於RC-9係列變頻器官方用戶手冊的技術規範，結合工業現場的實際運維經驗，深度拆解ERR14故障的底層觸發邏輯、核心成因，製定標準化的分級排查解決流程，並提出係統性的預防性維護方案，為設備運維人員提供可直接落地的技術指導，從根本上降低該故障的發生概率，保障傳動係統長期穩定運行。
一、ERR14故障的核心定義與底層保護邏輯
在瑞馳RC-9係列變頻器的故障代碼體係中，ERR14的官方定義為逆變模塊過熱故障，是變頻器針對核心功率器件IGBT（絕緣柵雙極型晶體管）設置的硬件+軟件雙重級保護機製，屬於最高優先級的故障停機保護類型。
IGBT模塊是變頻器實現交-直-交電能變換的核心部件，承擔著整流後直流電能到可調頻調壓交流電能的逆變輸出功能，其工作過程中會產生兩大核心損耗：一是導通狀態下的導通損耗，二是開關狀態切換過程中的開關損耗，所有損耗最終都會以熱量的形式散發。作為半導體功率器件，IGBT的性能和壽命與工作溫度直接掛鉤，行業內公認的規律是：IGBT結溫每升高10℃，器件的使用壽命便會減半；當結溫超過芯片額定耐受閾值時，會直接造成芯片不可逆的熱擊穿，引發模塊永久性損壞。
基於此，RC-9係列變頻器在IGBT模塊內部集成了高精度NTC熱敏電阻測溫元件，通過驅動板的采樣回路實時采集模塊的殼溫數據，並將數據傳輸至主控板進行實時監控。變頻器出廠默認設置的模塊過熱保護閾值為75℃（可通過功能碼P8-47在0-100℃範圍內調整），當測溫回路檢測到IGBT模塊溫度達到保護閾值時，主控板會立即觸發ERR14故障保護，封鎖IGBT驅動信號，停止變頻器輸出，同時故障繼電器動作，麵板點亮故障指示燈，顯示ERR14故障代碼，實現對IGBT模塊的快速保護。
需要特別說明的是，ERR14故障分為真實過熱故障和測溫回路異常導致的誤報故障兩大類，前者是IGBT模塊實際溫度超標觸發的保護，後者是測溫元件、采樣回路損壞導致的錯誤保護，二者的排查方向完全不同，這也是現場運維中最容易出現誤判的核心點。
二、ERR14模塊過熱故障的五大核心成因深度拆解
結合RC-9係列變頻器的硬件設計、用戶手冊規範與工業現場運維數據，ERR14故障的觸發可歸納為五大核心成因，覆蓋了從外部環境、機械散熱、電氣參數到硬件本體的全鏈條影響因素，其中80%以上的故障集中在前三項外部與散熱相關的成因中。
（一）運行環境溫度超標，超出變頻器設計耐受範圍
RC-9係列變頻器的標準設計運行環境溫度為-10℃~50℃，額定負載下的最高允許環境溫度為50℃，當環境溫度超過該範圍時，變頻器的散熱能力會呈斷崖式下降，直接引發IGBT模塊過熱，觸發ERR14故障。
現場環境溫度超標的常見場景包括：
變頻器安裝在密閉的電氣控製櫃內，櫃內未設計合理的散熱風道，也未加裝散熱風扇、空調等溫控設備，變頻器運行產生的熱量在櫃內持續累積，形成“熱島效應”，尤其夏季高溫車間，櫃內溫度極易突破50℃閾值；
多台變頻器在櫃內上下堆疊安裝，未按照手冊要求加裝隔熱導流板，下方變頻器排出的熱風直接被上方變頻器的進風口吸入，形成熱風循環，導致散熱係統完全失效；
變頻器安裝位置受陽光直射，或靠近鍋爐、加熱爐、電阻箱等外部熱源，環境溫度被動升高；
安裝現場存在高濕、高腐蝕性氣體，不僅會加速器件老化，還會降低絕緣性能，間接導致器件漏電流增大，發熱加劇。
根據RC-9係列變頻器的安裝規範，額定功率大於22kW的機型，上下安裝間距需≥200mm，18.5kW及以下機型上下間距需≥100mm，左右需預留足夠的散熱空間。現場大量故障案例顯示，未遵守該安裝規範、環境散熱條件惡劣，是ERR14故障最高發的誘因。
（二）散熱風道堵塞，散熱器換熱效率急劇下降
RC-9係列18.5kW機型采用“IGBT模塊緊貼鋁製散熱器+底部軸流風扇強製風冷”的散熱結構，設計風道為下進風、上出風，通過風扇強製帶動空氣流經散熱器鰭片，將IGBT模塊產生的熱量帶走。散熱器的換熱效率直接決定了IGBT模塊的溫度控製效果，而風道堵塞是現場最常見的散熱失效問題。
在水泥建材、紡織化纖、礦山、木工加工等粉塵、棉絮、金屬屑較多的場景中，變頻器長期運行後，空氣中的顆粒物會持續附著在散熱器鰭片之間、進風口濾網處，尤其是18.5kW機型的散熱器鰭片間距較小，極易被顆粒物完全堵塞，形成“隔熱層”。此時，即使風扇正常運轉，空氣也無法流經散熱器鰭片形成對流，散熱器的換熱效率會下降80%以上，IGBT模塊產生的熱量無法散發，溫度會在數分鍾內快速上升至保護閾值，觸發ERR14故障。
同時，油汙、水汽附著在散熱器表麵後，會與粉塵結合形成油泥，不僅會堵塞風道，還會大幅降低散熱器的導熱係數，進一步惡化散熱效果，這也是食品加工、金屬加工等油汙較多場景中ERR14故障的核心成因。
（三）散熱風扇係統失效，強製風冷功能完全喪失
散熱風扇是RC-9係列變頻器強製風冷係統的核心動力部件，其運行狀態直接決定了散熱係統的有效性。根據變頻器用戶手冊的易損件更換規範，散熱風扇的設計使用壽命為2-3年，長期運行後極易出現老化、失效問題，是ERR14故障的高頻誘因。
散熱風扇係統失效的主要形式包括：
風扇軸承磨損、老化，出現轉速下降、停轉、運行異響等問題，風量大幅降低甚至完全喪失，散熱器無法形成有效對流；
風扇葉片積塵嚴重、出現斷裂或缺損，動平衡失效，風壓、風量不達標，無法滿足散熱器的散熱需求；
風扇供電回路故障，包括接線端子鬆動、氧化，供電保險絲熔斷，驅動板風扇供電電路損壞，導致風扇無法上電啟動；
風扇控製參數設置錯誤，RC-9係列變頻器通過功能碼P8-48設置散熱風扇控製模式，出廠默認值為0（運行時風扇運轉），若誤設置為其他模式，會導致變頻器運行時風扇不啟動，直接引發過熱故障；若長期設置為1（風扇一直運轉），會加速風扇軸承老化，縮短使用壽命。
現場運維數據顯示，運行年限超過2年的RC-9係列變頻器，因風扇失效引發的ERR14故障占比超過60%，且多數故障前都出現了風扇異響、轉速下降的預警信號，卻未得到及時維護。
（四）測溫回路異常，引發過熱故障誤報
若變頻器在低溫環境、空載運行狀態下仍觸發ERR14故障，且散熱器、風扇均無異常，則大概率是IGBT模塊的測溫回路出現異常，導致主控板接收到錯誤的高溫信號，觸發誤保護。這是現場運維中最容易被忽略、最易出現誤判的成因，很多運維人員會誤判為模塊損壞，造成不必要的備件更換成本。
RC-9係列變頻器的測溫回路由三部分組成：IGBT模塊內置的NTC熱敏電阻、接線端子與排線、驅動板+主控板的溫度采樣電路，任何一個環節出現異常，都會導致溫度采樣錯誤。
NTC熱敏電阻損壞或老化：NTC熱敏電阻為負溫度係數元件，常溫25℃下標稱阻值多為10kΩ，長期高溫運行後會出現阻值漂移、開路、短路等問題，若阻值異常變小，會向主控板傳遞虛假的高溫信號，觸發ERR14誤報；
接線與傳輸回路故障：熱敏電阻的接線端子鬆動、氧化、斷線，驅動板與主控板之間的32芯排線接觸不良，會導致溫度采樣信號中斷或失真，引發故障誤報；
采樣電路硬件損壞：驅動板或主控板上的溫度采樣電路出現故障，包括采樣電阻變值、運算放大器損壞、濾波電容失效等，會導致溫度采樣數據異常，觸發保護動作。
（五）IGBT逆變模塊本體劣化/損壞，發熱異常加劇
當上述所有外部因素均排除後，ERR14故障仍頻繁觸發，則核心原因是IGBT逆變模塊本體出現性能劣化或物理損壞，導致運行過程中發熱量遠超正常水平，觸發過熱保護。
IGBT模塊的劣化與損壞，主要源於以下場景：
模塊長期重載、頻繁啟停運行，尤其是18.5kW變頻器用於起重機、攪拌機、拉絲機等衝擊性負載時，IGBT長期承受大電流衝擊，芯片焊接層出現疲勞，熱阻大幅增大，熱量無法傳遞到散熱器，結溫快速上升；
變頻器此前發生過輸出短路、電機對地短路、過流等故障，對IGBT芯片造成了隱性損傷，雖然未直接引發炸機，但芯片的導通內阻大幅增大，同等負載電流下，導通損耗呈倍數級增長，發熱急劇加劇；
模塊內部的續流二極管老化，反向漏電流大幅增加，產生額外的發熱；
模塊與散熱器之間的導熱矽脂幹涸、脫落，或固定螺絲鬆動，導致模塊與散熱器之間出現氣隙，熱阻急劇增大，散熱失效。
IGBT模塊的性能劣化是不可逆的，若不及時處理，不僅會頻繁觸發ERR14故障，最終會發展為模塊擊穿、炸機，甚至損壞主控板、驅動板等核心部件，造成更大的經濟損失。
三、ERR14故障的分級排查與標準化解決流程
針對ERR14故障的五大核心成因，我們製定了從易到難、從外部到內部、從低成本到高成本的分級排查解決流程，完全符合工業現場的運維邏輯，可幫助運維人員快速定位故障根源，高效解決問題，同時嚴格遵守RC-9係列變頻器的安全操作規範，避免觸電、設備二次損壞等風險。
第一步：故障初判與安全操作規範（前置必做項）
變頻器觸發ERR14故障後，必須先執行以下操作，嚴禁反複複位、強行啟動運行，避免故障擴大：
按下變頻器麵板的STOP/RES停機/複位鍵，確認變頻器處於停機狀態，然後斷開變頻器輸入側的空氣斷路器，徹底切斷輸入電源；
嚴格遵守用戶手冊的安全規範，斷電後至少等待2分鍾，等待變頻器內部母線電容完全放電，通過CHARGE指示燈確認熄滅，或用萬用表測量母線電壓低於AC36V後，方可開蓋進行操作，杜絕觸電風險；
記錄故障關鍵信息，包括：故障觸發時的工況（空載/滿載、啟動過程/穩定運行/減速過程）、環境溫度、變頻器運行年限、過往維修記錄、故障複位後的可運行時長，為後續排查提供方向。
第二步：外部環境與安裝合規性排查與整改
該步驟為優先排查項，無需拆解變頻器本體，即可解決大部分環境類故障，核心排查與整改內容如下：
環境溫度測量與整改：用測溫槍測量變頻器控製櫃內的環境溫度，確認是否超過45℃，若接近或超過50℃閾值，立即執行整改：為密閉控製櫃加裝軸流散熱風扇或工業空調，移除櫃內的發熱器件，避免陽光直射變頻器，遠離外部熱源，確保櫃內環境溫度穩定在40℃以下；
安裝規範合規性檢查：檢查變頻器是否垂直安裝，嚴禁倒置、傾斜超過5°，否則會影響風道對流；確認變頻器上下、左右是否預留了足夠的散熱空間，18.5kW機型上下間距≥100mm，左右間距≥50mm；多台變頻器上下堆疊安裝的，必須加裝隔熱導流板，避免熱風循環；
進出風口遮擋檢查：清理變頻器進風口、出風口的遮擋物，更換進風口堵塞的防塵濾網，確保風道進風、出風順暢。
第三步：散熱風道與風扇係統的排查與維護
該步驟是解決ERR14故障的核心環節，現場80%的故障都可通過該步驟解決，具體操作如下：
散熱風道徹底清潔：變頻器斷電放電完成後，拆下上下蓋板，用壓力≤0.6MPa的幹燥壓縮空氣，從出風口向進風口反向吹掃散熱器鰭片，徹底清除鰭片之間的粉塵、棉絮、金屬屑；若散熱器表麵有油汙、油泥，用無水酒精擦拭幹淨，完全晾幹後方可裝回蓋板；
散熱風扇全項檢測與更換：
外觀檢查：查看風扇葉片是否斷裂、積塵，軸承是否有異響，接線端子是否鬆動、老化；
通電測試：蓋好安全蓋板後上電，將功能碼P8-48設置為1，強製風扇持續運轉，查看風扇是否正常啟動，用手感受出風口的風量是否正常，用測速儀檢測風扇轉速是否符合額定規格；
故障處理：若風扇不轉，先排查供電回路與接線，再檢測風扇本體，損壞的立即更換同規格的散熱風扇；若風扇運行年限超過2年，即使暫時正常，也建議進行預防性更換，避免後續突發失效；
整改後驗證：完成清潔與風扇更換後，恢複變頻器正常接線，上電空載運行，通過變頻器監視參數U0組查看IGBT模塊溫度，正常環境下，空載溫度應比環境溫度高10-20℃，穩定在40-60℃之間為正常。
第四步：負載與運行參數合理性排查與優化
若散熱係統無異常，變頻器帶載後仍觸發ERR14故障，需排查負載工況與運行參數設置是否合理，消除因參數不當、過載運行導致的額外發熱：
負載電流監測與過載排查：通過麵板查看變頻器輸出電流（監視參數U0-02），RC-9-T18.5GB機型的額定輸出電流為37A，若運行電流長期超過額定值的90%，屬於重載過載運行，是IGBT發熱的核心誘因。需立即排查：電機是否存在堵轉、機械負載是否卡滯、傳動機構是否故障、變頻器選型是否與負載匹配，解決機械故障，減輕負載，若選型偏小，需更換更大功率等級的變頻器；
載波頻率參數優化：載波頻率由功能碼P0-15設置，載波頻率越高，電機噪音越小，但IGBT的開關損耗越大，發熱量越高。針對高溫環境、頻繁報ERR14的場景，可在可接受的電機噪音範圍內，適當降低載波頻率，18.5kW機型可從出廠默認的8kHz降至4-5kHz，可大幅降低IGBT的開關損耗，減少發熱；
電機參數與控製方式優化：若變頻器運行在矢量控製模式（SVC/VC），未完成電機參數自動調諧，會導致控製精度不足、電流波動大、額外發熱增加。需嚴格按照用戶手冊4.2章節的步驟，將電機與負載完全脫開，設置P1-37=2執行完整調諧；若無法脫開負載，設置P1-37=1執行靜止調諧，確保電機參數與實際工況匹配，降低運行電流與發熱；
V/F曲線與轉矩提升優化：若為V/F控製模式，轉矩提升參數P3-03設置過大，會導致電機空載電流過大，IGBT發熱加劇。針對風機水泵類平方轉矩負載，需將P3-02設置為2（平方V/F曲線），降低手動轉矩提升值，消除低速時的額外損耗與發熱。
第五步：測溫回路異常排查與誤報故障處理
若變頻器低溫、空載狀態下仍報ERR14故障，且上述步驟均（jun1）無異常，需針對測溫回路進行排查，解決誤報故障：
NTC熱敏電阻檢測：變頻器斷電放電後，拔下IGBT模塊上的熱敏電阻接線插頭，用萬用表電阻檔，在常溫25℃環境下測量NTC的阻值，若阻值為0、無窮大，或與標稱10kΩ阻值偏差超過30%，說明熱敏電阻已損壞，需更換同規格的NTC熱敏電阻，若NTC內置在IGBT模塊內部，需整體更換IGBT模塊；
接線與傳輸回路排查：檢查熱敏電阻的接線是否存在斷線、鬆動、氧化，重新清潔端子並緊固；拔插驅動板與主控板之間的32芯排線，清潔排線針腳氧化層，確保測溫信號傳輸正常；
采樣電路硬件檢測：若NTC與接線均正常，仍出現誤報，說明驅動板或主控板的測溫采樣電路已損壞，需更換對應的驅動板或主控板，該操作建議聯係廠家技術支持完成，避免自行維修造成二次損壞。
第六步：IGBT模塊本體檢測與更換
若上述所有步驟均排查完成，變頻器帶載後溫度仍快速上升，觸發ERR14故障，說明IGBT模塊已出現不可逆的性能劣化或損壞，需進行模塊檢測與更換：
IGBT模塊靜態檢測：變頻器斷電放電完成後，斷開輸入R、S、T與輸出U、V、W端子的接線，用萬用表二極管檔，測量IGBT模塊三相上下橋臂的二極管特性。正常狀態下，正向導通有0.3-0.7V的壓降，反向截止；若出現正反向均導通、均截止，或三相橋臂壓降偏差超過0.2V，說明模塊已損壞，必須更換；
模塊更換規範操作：更換IGBT模塊時，需先徹底清潔散熱器表麵的舊導熱矽脂，在模塊與散熱器的貼合麵均勻塗抹導熱係數≥1.2W/m·K的全新導熱矽脂，確保無氣泡、無雜質；按照對角順序均勻擰緊模塊固定螺絲，力矩符合規格要求，避免模塊翹曲，增大熱阻；更換完成後，先進行靜態測試，確認無短路後，再執行空載測試、額定負載測試，確保變頻器運行溫度正常，無故障報警。
四、ERR14模塊過熱故障的係統性預防性維護方案
ERR14故障的核心本質是“過熱”，絕大多數故障都可以通過規範的預防性維護，從根本上避免發生。結合RC-9係列變頻器的用戶手冊規範與工業現場運維經驗，我們製定了全生命周期的預防性維護方案，可大幅降低ERR14故障的發生概率，延長變頻器的使用壽命。
（一）建立分級定期保養維護製度
日常巡檢（每日）：設備運行過程中，檢查變頻器麵板的模塊溫度、輸出電流是否正常，散熱風扇是否運轉平穩、無異響，控製櫃內環境溫度是否超標，電機運行是否有異響、振動，發現異常立即停機排查；
月度維護（每月）：用幹燥壓縮空氣清潔變頻器表麵與控製櫃內的粉塵，檢查進風口、出風口濾網是否堵塞，清理雜物；檢查主回路、控製回路接線端子是否有鬆動、發熱變色，及時緊固；核對變頻器運行參數是否被誤修改；
季度維護（每3個月）：斷開電源放電後，開蓋清潔散熱器鰭片與風扇的積塵，檢查風扇的運行狀態，軸承有異響的提前更換；測量IGBT模塊的靜態特性，核對測溫回路的采樣精度，確保溫度檢測正常；
年度維護（每年）：對變頻器進行全麵拆解清潔，更換運行滿2年的散熱風扇；檢查母線電解電容是否有鼓包、漏液，壽命滿4年的進行預防性更換；校準變頻器的溫度、電流、電壓采樣回路；全麵檢測IGBT模塊的性能，排查隱性損傷。
（二）安裝環境與散熱係統優化
變頻器控製櫃必須設計“下進風、上出風”的獨立散熱風道，進風口必須加裝防塵濾網，根據現場粉塵情況，每月至每季度更換一次濾網，杜絕粉塵進入變頻器內部堵塞風道；
高溫高濕環境的控製櫃，必須加裝工業空調或除濕機，確保櫃內環境溫度長期穩定在-10℃~40℃，相對濕度控製在5%~90%無凝露；
嚴格遵守安裝規範，變頻器必須垂直安裝在金屬阻燃材質的安裝板上，多台變頻器優先橫向並排安裝，上下安裝必須加裝隔熱導流板，嚴禁無隔離堆疊安裝，預留足夠的散熱空間；
有金屬粉塵、油汙的惡劣環境，建議采用散熱器櫃外安裝的方式，將變頻器的功率部分與控製部分隔離，避免粉塵、油汙進入變頻器內部。
（三）運行參數與負載工況的常態化管理
根據負載的類型與特性，合理設置變頻器的控製方式、載波頻率、V/F曲線、轉矩提升等參數，避免參數設置不合理導致的額外發熱，嚴禁變頻器長期過載運行；
針對頻繁啟停、衝擊性重載的負載，放大變頻器的選型餘量，降低IGBT模塊的運行應力，避免長期滿負荷運行加速器件老化；
定期檢查電機與機械傳動係統的運行狀態，及時處理電機軸承損壞、機械卡滯、傳動皮帶過緊等問題，避免引發變頻器過流、過載發熱；
建立變頻器運行參數台賬，記錄日常運行的電流、溫度、頻率等數據，發現數據異常波動時，提前排查故障隱患，避免故障擴大。
（四）應急保障與規範操作管理
針對關鍵生產設備的變頻器，提前儲備同規格的散熱風扇、IGBT模塊、熱敏電阻、導熱矽脂等易損件與備件，故障發生時可快速更換，最大限度縮短停機時間；
製定故障應急處理規範，培訓現場操作人員，變頻器觸發ERR14故障後，必須立即停機，嚴禁反複複位、強行啟動運行，否則會造成IGBT模塊徹底損壞，甚至引發炸機、火災等安全事故；
變頻器的維修、參數調試必須由專業的電氣工程人員完成，嚴格遵守用戶手冊的安全操作規範，嚴禁非專業人員擅自拆解、修改廠家參數、改造硬件電路。
五、現場故障處理實操案例

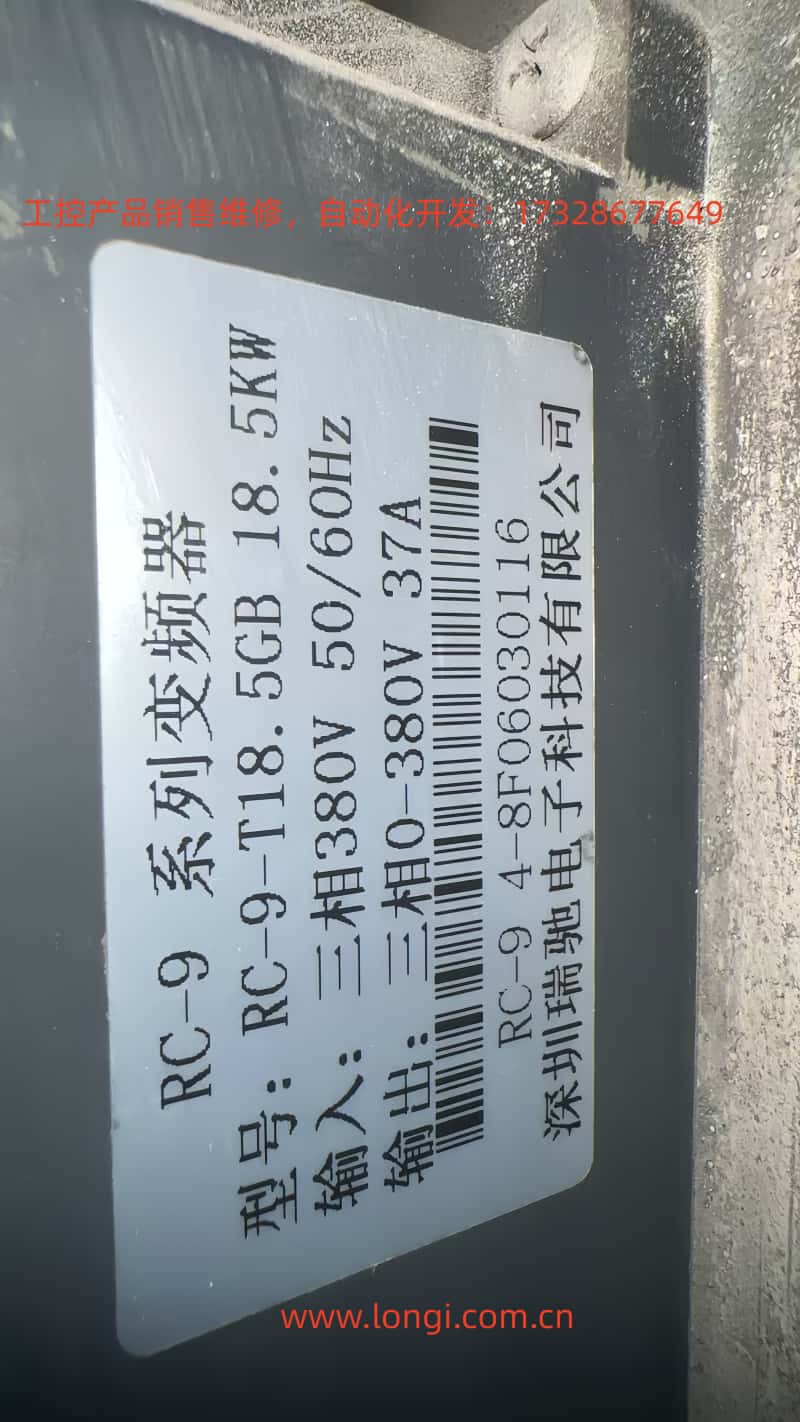

某建材加工廠一台RC-9-T18.5GB變頻器，用於驅動螺旋輸送機，設備已連續運行3年，入夏後頻繁觸發ERR14故障，停機複位後可運行10-20分鍾，再次報故障停機，嚴重影響生產線正常運行。
故障排查過程
安全停機斷電，等待2分鍾母線電容放電完成後，開蓋檢查，現場車間環境溫度42℃，控製櫃為密閉結構，未加裝散熱設備，櫃內實測溫度48℃，變頻器與下方軟啟動器上下堆疊安裝，未加裝隔熱導流板，進風口濾網完全被水泥粉塵堵塞；
拆解檢查發現，變頻器散熱器鰭片之間完全被水泥粉塵與油汙的混合物堵塞，散熱風扇軸承嚴重磨損，運行時有明顯異響，轉速僅為額定值的40%；
電氣參數檢查發現，變頻器載波頻率設置為8kHz，電機參數從未進行過自動調諧，運行電流穩定在35A，接近37A的額定值，重載運行下發熱加劇；
測溫回路與IGBT模塊靜態檢測，NTC熱敏電阻阻值正常，IGBT模塊三相橋臂特性正常，無性能劣化與損壞。
故障整改措施
用幹燥壓縮空氣徹底清潔變頻器散熱器風道、風扇、控製櫃內的粉塵，用無水酒精清理散熱器表麵的油泥，更換全新的同規格散熱風扇；
為控製櫃加裝2台120mm軸流散熱風扇，形成下進上出的散熱風道，進風口更換全新的防塵濾網，在變頻器與下方軟啟動器之間加裝隔熱導流板，避免熱風循環，整改後櫃內環境溫度降至35℃；
優化變頻器運行參數，將載波頻率從8kHz降至4kHz，將電機與負載脫開後，執行完整的電機參數自動調諧，優化V/F曲線與轉矩提升參數，運行電流降至32A，降低了模塊運行負荷；
為現場操作人員培訓日常巡檢規範，製定每月清潔濾網、每季度開蓋清潔風道的維護製度，提前儲備散熱風扇備件。
整改效果
完成整改後，變頻器空載運行時IGBT模塊溫度穩定在42℃，額定負載下連續運行溫度穩定在58℃，生產線連續72小時滿負荷運行，未再觸發ERR14故障報警，設備恢複穩定運行。
結語
ERR14模塊過熱故障是瑞馳RC-9係列變頻器工業現場運行中的高頻故障，但其本質並非不可控的硬件損壞，而是環境、散熱、維護、參數等多方麵因素共同作用的結果。現場運維的核心原則是“預防為主，排查為輔”，通過規範的安裝、定期的預防性維護、合理的參數設置，可從根本上杜絕90%以上的ERR14故障發生。
當故障發生時，運維人員需嚴格遵守安全操作規範，按照本文製定的分級排查流程，從易到難逐步定位故障根源，避免盲目更換備件、強行複位運行造成的二次損壞。對於IGBT模塊損壞、主控板采樣電路故障等複雜硬件問題，若現場無專業維修能力，應及時聯係瑞馳廠家技術支持或專業工控維修機構處理，保障變頻器維修後的運行可靠性。
工業傳動係統的穩定運行，源於對每一個細節的規範管控，隻有建立完善的全生命周期維護體係，才能最大限度發揮RC-9係列變頻器的性能優勢，延長設備使用壽命，為工業生產的連續穩定運行提供核心保障。
