德萊爾變頻器DVA係列手冊的使用指南

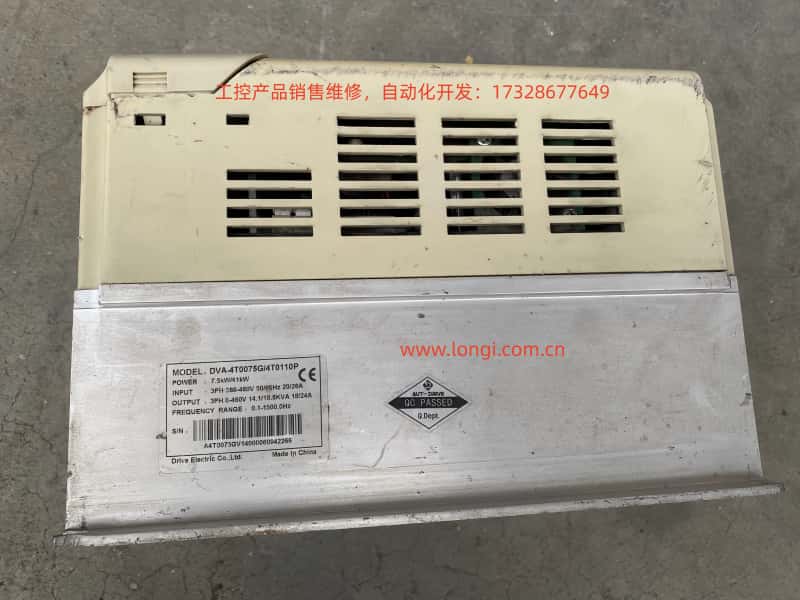

德萊爾DVA係列高功能、低噪音通用型變頻器采用高品質元件、最新微電腦控製技術，廣泛適用於恒轉矩（G型）和風機水泵（P型）負載。本指南基於《德萊爾變頻器DVA係列使用說明書》（59頁），聚焦實際操作需求，提供完整、實操性強的技術指導。內容涵蓋操作麵板使用、參數管理、外部端子控製以及故障診斷排除，幫助用戶安全、高效地安裝、調試與維護變頻器。所有操作均需遵守手冊安全警示：配線前必須切斷電源、嚴禁觸摸高壓部件、正確接地。
一、數字操作麵板功能介紹

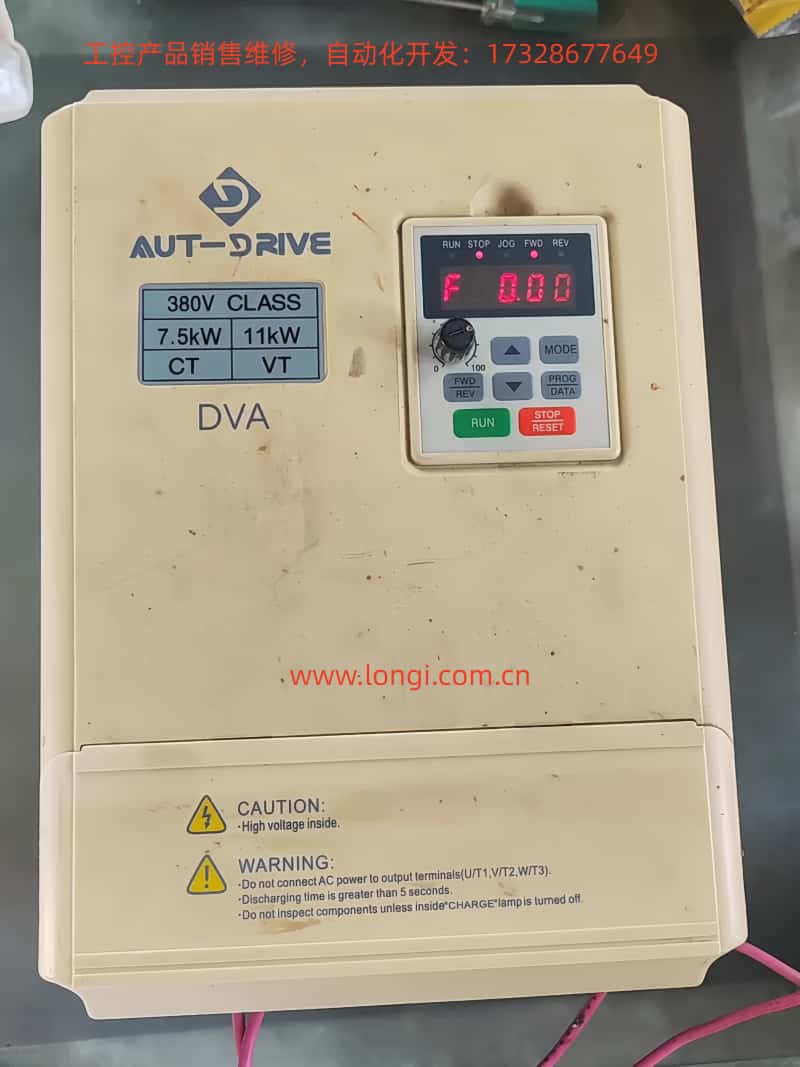

DVA係列標配LC-A05E（適用於小功率段DVA-2S0004G~DVA-4T0110G）或LC-A20E（大功率段）數字操作器，安裝於變頻器上蓋。麵板分為顯示區和按鍵控製區。
顯示區：LED數碼管顯示當前狀態，包括設定頻率（F xxxx）、實際輸出頻率（H xxxx）、負載電流（A xxx）、用戶自定義物理量、計數值、參數組/值、正轉/反轉命令（Fwd/ rEu）、外部異常（EF）等。LED指示燈顯示RUN（運行）、STOP（停止）、JOG（點動）、FWD（正轉）、REV（反轉）狀態。
按鍵控製區（LC-A05E為例）：
MODE：切換顯示模式（如頻率、電流、參數組）。
PRGM DATA：進入/退出參數編程模式。
FWD/REV：正反轉切換（鍵盤控製有效時，按下先減速至0Hz，再反向加速）。
JOG：點動運行（按下執行點動頻率01-14）。
RUN：啟動運行（鍵盤模式下有效）。
STOP/RESET：停止運行；故障排除後複位（電流相關故障需等待5秒）。
▲/▼：選擇參數或修改數值（短按步進，長按快速變化）。
操作示例：上電後顯示F 60.0（出廠50Hz/60Hz設定）。按RUN啟動，按STOP停止。參數修改流程：MODE進入→PRGM DATA進入編輯→▲/▼選參數→PRGM DATA確認→▲/▼改值→PRGM DATA保存（顯示End表示成功）。
麵板支持鍵盤鎖定（00-02=08），防止誤操作。所有操作均可在運行中進行（帶“★”參數除外）。
二、參數設置與管理
DVA參數分為00用戶參數、01基本參數、02操作方式參數等（詳見手冊第五章）。參數管理核心是安全與恢複機製。
2.1 如何設置和清除密碼
參數00-08（變頻器參數保護密碼輸入）用於設定/清除密碼，出廠00。
設置密碼：將00-08設為非00值（如1234），確認後自動變為01（保護生效）。此後修改任何參數前，必須先在00-07輸入正確密碼解鎖（00-07出廠00）。
清除密碼：將00-08設回00（取消保護）。或開機後在00-07輸入錯誤值三次（鎖死需重啟）。
解鎖流程：00-07輸入正確密碼→End→即可修改所有參數。連續三次輸錯無法輸入，需重啟。
密碼保護防止非授權人員誤改參數，建議維護完成後立即重新鎖定。
2.2 如何設置參數訪問限製
參數00-02（參數鎖定及重置設定）：
設置後立即生效。鎖定後仍可通過00-07解鎖密碼保護。
2.3 如何進行參數恢複出廠值設置
在00-02設為09（50Hz）或10（60Hz）→確認→End（自動重置所有參數）。
注意：
00-10/00-11累計運轉時間（天/分鍾）不會清零。
重置後需重新設置01-00最高頻率、02-00主頻率來源、02-02運轉指令來源等關鍵參數。
重置前記錄當前參數，建議先備份（通過通信工具）。
重置適用於參數混亂或首次調試，操作前必須切斷負載。
三、外部端子正反轉控製與電位器給定頻率調速
DVA支持鍵盤、外部端子、通信三種控製方式。外部控製更適合自動化現場。
3.1 外部端子正反轉控製
接線端子（控製回路，參考手冊3-3~3-5頁主回路/控製端子圖）：
FWD-DCM：正轉/停止（閉合正轉）。
REV-DCM：反轉/停止（閉合反轉）。
DCM：公共端（24V COM）。
可選M0~M5-DCM作多功能輸入（04-04~04-09設為00/01）。
+EV-DCM：+24V電源（外部開關供電時使用）。
參數設置（02操作方式參數）：
02-02（運轉信號來源）：設01（外部端子，鍵盤STOP有效）或02（外部端子，鍵盤STOP無效）。
02-08（FWD/REV輸入功能選擇）：
00：二線式模式一（FWD正轉/停，REV反轉/停）。
01：二線式模式二（FWD運行/停，REV正/反切換）。
02/03：三線式（M0作自保持，FWD/REV控製，04-04失效）。
02-05：禁止反轉（01禁止REV指令）。
02-06：正反轉死區時間（0.0~3000.0s，防止換向衝擊）。
操作邏輯：閉合FWD-DCM→正轉；同時閉合REV-DCM無效（死區保護）。外部控製下，鍵盤RUN/STOP無效（02-02=01/02時）。多功能端子M0~M5可擴展為多段速、JOG等（04-04~04-09設對應值）。
3.2 外部端子電位器給定頻率調速
接線端子：
參數設置：
02-00（主頻率輸入來源）：01（AVI 0~+10V）。
02-01（第二頻率來源）：可選備用。
01-00（最高操作頻率）：50.0~1500.0Hz（對應10V）。
01-05/01-06（最低輸出頻率/電壓）：防止低頻過熱。
01-07/01-08（輸出頻率上下限）：安全限製。
調速原理：0V對應最低頻率（01-05），+10V對應最高頻率（01-00）。線性對應，支持與多功能輸入結合實現遠程調速。模擬輸入需使用屏蔽雙絞線，遠離主回路。15kW以上支持0~20mA切換（參數設定）。
注意：主回路R/S/T（單相接R/T）、U/V/W接電機，E接地。控製線與主回路分離90°交叉。
四、故障代碼詳解與排除方法
DVA內置過電壓、過電流等多重保護。故障發生時停止輸出、異常接點動作、顯示代碼並記錄最近5次（數字操作器查看）。排除後按STOP/RESET複位（電流故障等5秒）。常見故障代碼（第八章）如下：
OC：輸出側過電流（突增）。原因：電機功率不匹配、輸出短路、加速太快、負載過大。解決：檢查連線/電機匹配，增大01-09/01-11加速時間，檢查負載。
OU：直流高壓側過電壓（回生能量）。原因：減速太快、電源突波。解決：增大01-10/01-12減速時間，加裝煞車電阻（10-1選型）。
OH：內部溫度過高。原因：環境>50℃、風道堵塞、散熱不足。解決：改善通風、清潔散熱片、檢查安裝空間（手冊2-1）。
LU：直流高壓側低電壓。原因：輸入電源異常。解決：檢查電源電壓（220V係列180~264V，380V係列304~456V）。
OL：輸出電流超過150%額定（60秒）。原因：電機過載。解決：檢查負載、降低07-02轉矩提升、加大變頻器容量。
OL1：電子熱繼電器保護（電機過載）。原因：07-03電機額定電流設定不當。解決：校準07-03參數，檢查電機負載。
OL2：過轉矩（06-03~06-05）。原因：負載突變。解決：檢查06-03~06-05設定值，減輕負載。
OC7：加速中過電流。原因：輸出短路、轉矩提升過高、加速時間短。解決：檢查絕緣、增大加速時間、降低07-02。
OC8：減速中過電流。原因：同上+減速太短。解決：增大減速時間。
OC9：運轉中過電流。原因：負載突增、堵轉。解決：檢查電機、加大容量。
EF：外部異常（M1~M5-DCM閉合，04-04~04-09設外部異常功能）。解決：排除外部故障，斷開端子。
cF1：記憶體寫入異常。解決：電源正常後重啟。
cF2：記憶體讀出異常。解決：檢查控製板連接，重置參數（00-02=09/10）。
cF3：內部線路異常。解決：電源正常後重啟。
GFF：接地保護（輸出接地電流>50%額定）。解決：檢查輸出絕緣、IGBT模塊。
bb：外部BB（多功能輸入設bb功能）。解決：斷開對應端子。
FBE：PID反饋異常。解決：檢查ACI信號連接。
HPF：控製器保護異常。解決：重啟，若持續送修。
cU / cU / cU：U/V/W相IGBT異常。解決：檢查輸出連線、IGBT模塊。
故障處理通用步驟：
記錄代碼與異常記錄；
切斷電源，檢查主回路/電機/負載；
排除後複位；
若反複出現，檢查參數（01-09~01-23加減速時間、07-02轉矩提升、06-00~06-05保護值）。異常接點（M01/M02/RELAY）可接報警燈（03-00~03-03設07故障指示）。
五、總結與日常維護建議
DVA係列參數豐富（最高1500Hz、S曲線、PID、通信RS485），但核心是“安全第一、參數匹配、定期檢查”。安裝時確保垂直安裝、足夠散熱空間（手冊2-1）；配線嚴格遵守主/控回路分離、接地<100Ω；調試先鍵盤模式驗證，再切換外部控製。定期檢查：風道清潔、螺絲緊固、參數備份、異常記錄清零。
通過本指南，用戶可獨立完成90%以上日常操作與故障處理。若遇複雜應用（如多泵11-01、多段速04-04~04-09、程序運行），建議結合手冊第七章應用案例。正確使用DVA係列，能顯著提升係統效率、降低能耗，實現穩定可靠的變頻驅動。
