菱士達LSD-B7000係列變頻器U相電流互感器零偏（CT1）故障深度解析與解決指南
一、引言
在工業自動化生產線上，變頻器作為電機驅動的核心設備，其電流采樣係統的準確性直接決定了電機控製的穩定性。菱士達LSD-B7000係列變頻器憑借高性價比、可靠的矢量控製性能，廣泛應用於風機、水泵、傳送帶、注塑機等負載場景。然而，在長期運行中，U相電流互感器零偏（故障代碼18，顯示“C”“T”“1”） 是該係列變頻器的高頻故障之一。該故障會導致電流采樣值異常，觸發過流保護停機，甚至因誤判電流導致電機損壞，嚴重影響生產效率。
本文結合LSD-B7000係列的硬件架構、控製原理及現場維修經驗，從故障本質、診斷流程、解決策略、案例分析四個維度，係統解析CT1故障的解決方法，為維修人員提供可操作的技術指南。
二、CT1故障的本質與成因
1. 電流互感器（CT）的作用與零偏定義
電流互感器是變頻器電流采樣的關鍵元件，其核心功能是將電機繞組的大電流（一次側，如0-100A）按固定變比轉換為小電流（二次側，如0-5A）或電壓信號（如0-10V），供主控芯片（DSP/MCU）計算電機電流、轉矩及功率。
零偏（Zero Offset）是指一次側無電流時，二次側輸出不為零的現象。對於LSD-B7000係列，U相CT（CT1）的零偏會導致控製電路誤判電機電流，當采樣值超過閾值（通常為額定電流的5%-10%）時，觸發“CT1”故障（代碼18），強製停機。
2. 零偏的主要成因
CT1故障的根源可分為硬件缺陷、軟件誤設、外部幹擾三大類，具體如下：
硬件缺陷：
CT本身損壞：鐵芯剩磁（長期通電後未消磁）、繞組短路/斷路（絕緣層磨損或過載）、變比不符（更換時選錯型號）；
接線問題：一次側/二次側接線鬆動、氧化（接觸電阻增大）、相序錯誤（U/V/W接反）；
采樣電路故障：運算放大器失調（如OP07的失調電壓超過75μV）、采樣電阻變值（如0.1Ω電阻增至0.15Ω）、濾波電容漏電（導致信號漂移）。
軟件誤設：
電流變比參數錯誤（如CT為100/5，Pr012設為10而非20）；
零偏校準參數未更新（長期運行後CT特性變化，需重新校準）；
故障自動複位參數（Pr137）設置不當（雖CT1屬於14-30代碼無法自動複位，但誤設可能掩蓋故障）。
外部幹擾：
電源波動（三相電壓不平衡度超過5%）；
電磁幹擾（動力線與信號線未分開，屏蔽層未接地）；
負載異常（電機堵轉、過載導致CT鐵芯飽和）。
三、CT1故障的精準診斷流程
LSD-B7000係列的數字操作器（LSD-B）提供了完善的故障診斷功能，結合硬件檢測工具（萬用表、示波器、兆歐表），可按以下步驟定位故障：

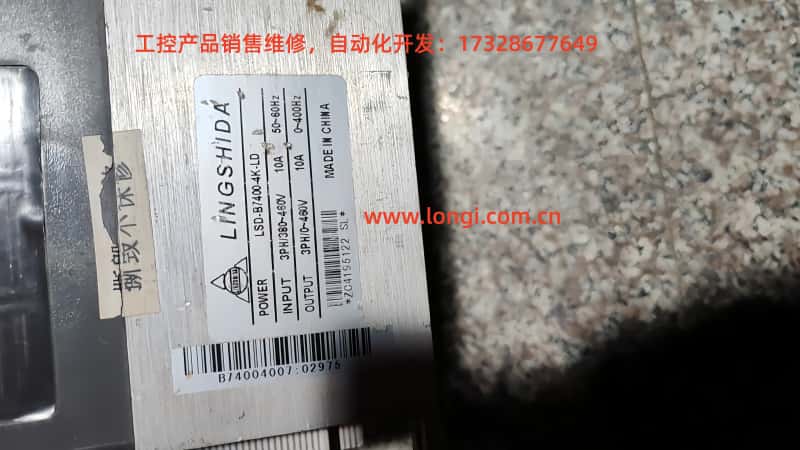

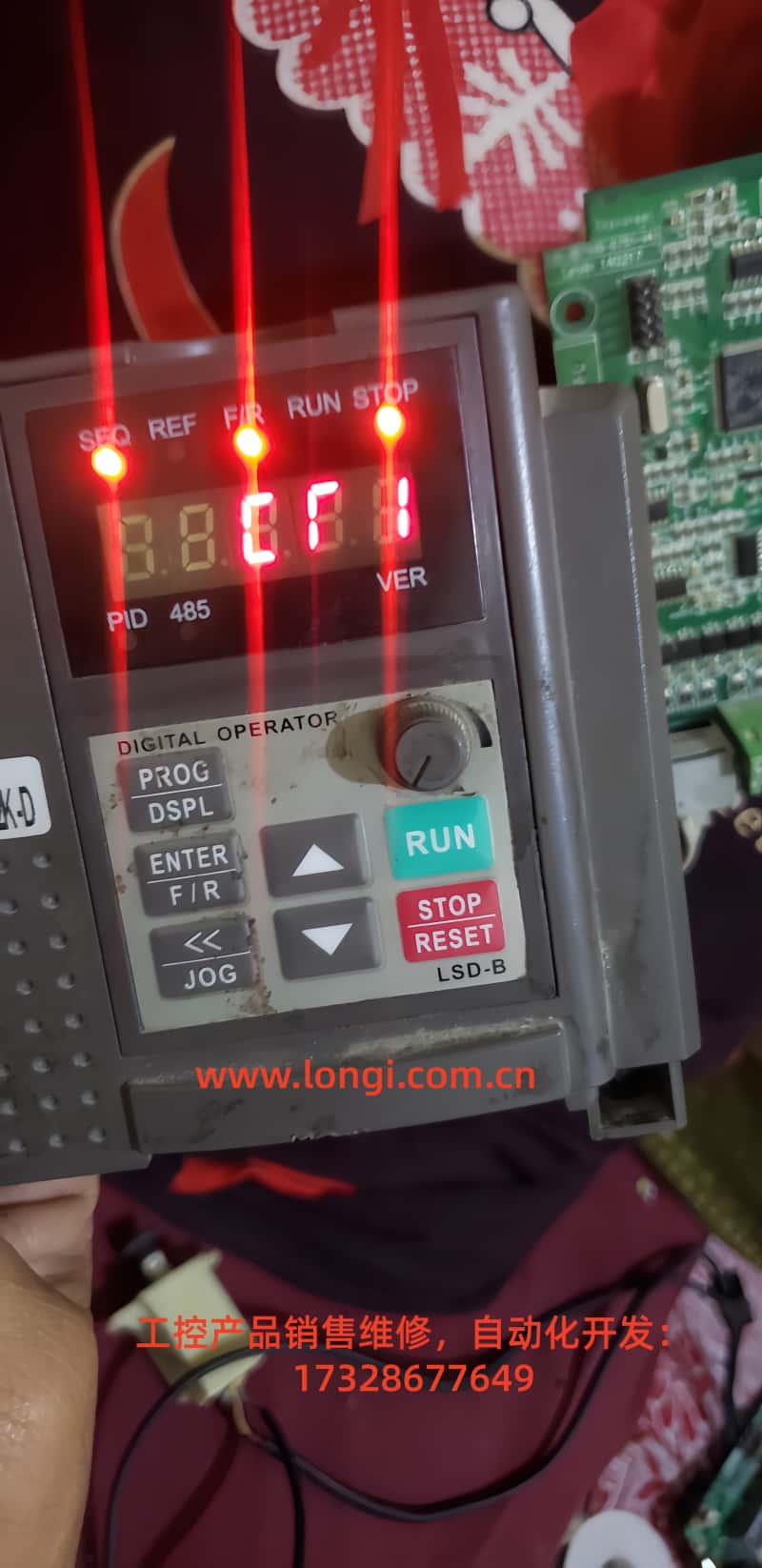

步驟1：確認故障代碼與顯示內容
步驟2：硬件接線與CT檢測
（1）接線檢查
（2）CT本身檢測
電阻測量：用萬用表測CT一次側電阻（正常為0.1-0.5Ω，如100/5 CT的一次側電阻約0.2Ω），二次側電阻（正常為5-20Ω，如100/5 CT的二次側電阻約10Ω）；若電阻為∞（斷路）或0Ω（短路），說明CT損壞。
絕緣測量：用兆歐表（500V）測一次側與二次側之間、一次側與外殼之間、二次側與外殼之間的絕緣電阻（正常應大於10MΩ）；若絕緣電阻小於1MΩ，說明CT絕緣失效。
剩磁檢測：用示波器測CT二次側輸出（無電流時），若有持續的感應電壓（如0.1V以上），說明鐵芯有剩磁，需用消磁器消磁。
步驟3：采樣電路檢測
LSD-B7000係列的電流采樣電路通常位於主控板附近，標記為“CT1”“U相采樣”或“電流檢測”。檢測步驟如下：
步驟4：軟件參數與外部因素排查
參數檢查：
進入參數模式（按PROG鍵），選擇Pr012（電流互感器變比），確認與CT銘牌一致（如CT為150/5，Pr012應設為30）；
選擇Pr050（U相零偏校準），查看當前值（正常應為0.00A或0.00V）；若值異常（如0.1A），需重新校準；
檢查Pr137（故障自動複位次數）：雖CT1屬於14-30代碼無法自動複位，但需確認未誤設為“0”（所有故障不自動複位）。
外部因素排查：
電源檢測：用示波器測輸入電源波形（三相380V），若有缺相、諧波（波形畸變率超過10%），需加裝輸入濾波器；
負載檢測：用鉗形電流表測電機實際電流，與變頻器顯示電流對比（誤差應小於5%）；若實際電流正常但變頻器顯示異常，說明采樣電路故障；
幹擾檢測：檢查信號線是否屏蔽（屏蔽層需單端接地）、動力線與信號線間距是否大於20cm、變頻器是否安裝在通風良好的環境（溫度小於40℃）。
四、CT1故障的針對性解決策略
1. 硬件故障修複
接線問題：重新壓接鬆動的端子（用扭矩螺絲刀擰至0.5N·m），打磨氧化的觸點（用砂紙），更換破損的導線（選用同規格銅芯線，截麵積不小於原導線）。
CT損壞：更換同型號、同變比的CT（注意安裝方向：一次側接電機，二次側接采樣電路），安裝時確保CT與電機接線端子的間距大於5cm（避免振動磨損絕緣層）。
采樣電路故障：
運算放大器失調：更換同型號運算放大器（如OP07換為OP07D，更低失調）；
電阻變值：更換金屬膜電阻（精度±1%，功率不小於原電阻）；
電容漏電：更換電解電容（耐壓不低於原電容，容量一致）。
2. 軟件參數調整
零偏校準：
步驟1：確保電機停止（無負載），按PROG鍵進入參數模式；
步驟2：用上下鍵選擇Pr050（U相零偏），按ENTER鍵進入校準模式；
步驟3：屏幕顯示當前零偏值（如0.05A），用上下鍵調整至0.00A；
步驟4：按ENTER鍵保存，退出校準模式（按STOP/RESET鍵返回運行模式）。
參數恢複：若參數混亂（如Pr012設錯），可按PROG+DSPL鍵恢複出廠設置（注意備份重要參數，如電機額定功率、極對數），重新設置電機參數（Pr001-Pr005）和電流參數（Pr012）。
3. 外部環境整改
五、典型案例分析
案例1：接線氧化導致的CT1故障
故障現象：某風機用LSD-B7000-15kW變頻器，運行中突然停機，顯示CT1故障（代碼18）。
診斷過程：
複位後重新啟動，運行10分鍾再次故障；
打開外殼，檢查CT1二次側接線端子，發現銅片表麵有黑色氧化膜，接觸電阻達0.3Ω（正常應小於0.1Ω）；
用砂紙打磨氧化膜，重新壓接端子（扭矩0.5N·m），測接觸電阻降至0.05Ω；
試運行24小時，故障未再出現。
原因：長期運行在潮濕環境（相對濕度85%），接線端子氧化導致接觸不良，二次側信號漂移，觸發零偏故障。
案例2：CT剩磁導致的零偏故障
故障現象：某水泵用LSD-B7000-22kW變頻器，頻繁出現CT1故障，複位後可短暫運行。
診斷過程：
檢查CT1電阻：一次側0.2Ω（正常），二次側10Ω（正常）；
絕緣電阻：一次側與二次側之間15MΩ（正常）；
無負載時，用示波器測CT1二次側輸出：有0.2V的持續電壓（正常應接近0V），說明鐵芯有剩磁；
用消磁器（如手持式消磁器）對CT鐵芯消磁（操作：將消磁器靠近鐵芯，緩慢遠離，重複3次）；
重新校準零偏（Pr050=0.00A），試運行正常。
原因：水泵電機頻繁啟停（每天20次），CT鐵芯未完全消磁，導致二次側有剩磁感應電壓，觸發零偏故障。
案例3：采樣電阻變值導致的故障
故障現象：某傳送帶用LSD-B7000-7.5kW變頻器，顯示CT1故障，但電機實際電流（鉗形表測）為10A（額定電流15A），變頻器顯示電流為12A。
診斷過程：
檢查CT1：電阻、絕緣均正常；
檢查采樣電路：采樣電阻（0.1Ω）實際阻值為0.15Ω（變值50%）；
更換采樣電阻（0.1Ω/5W金屬膜電阻），測采樣電壓從0.15V降至0.1V（對應電流10A）；
重新校準零偏（Pr050=0.00A），試運行正常。
原因：采樣電阻長期通過大電流（10A），發熱導致阻值增大，采樣電壓偏高，觸發零偏故障。
六、預防措施與維護建議
1. 定期維護計劃
每月：檢查接線端子是否鬆動、氧化，清理變頻器灰塵（用壓縮空氣吹掃）；
每3個月：檢測CT的電阻與絕緣電阻，校準零偏參數（Pr050-Pr052）；
每6個月：檢查采樣電路的運算放大器、電阻、電容，更換老化元件；
每年：對CT進行消磁處理（用消磁器），檢查接地電阻（小於4Ω）。
2. 環境優化
安裝環境：變頻器應安裝在通風良好、幹燥的地方（溫度0-40℃，相對濕度小於80%），避免陽光直射；
散熱改善：加裝散熱風扇（如變頻器頂部安裝軸流風扇），確保散熱通道暢通；
幹擾防護：動力線與信號線分開布線，使用屏蔽電纜，加裝濾波器。
3. 參數管理
建立參數備份：定期用操作器或電腦（通過RS485接口）備份變頻器參數，避免誤操作丟失；
修改參數記錄：修改參數時，記錄修改時間、參數編號、修改前後值，便於追溯；
故障記錄：查看曆史故障記錄（按DSPL鍵切換至故障記錄模式），分析故障頻率，提前預防。
七、結論
菱士達LSD-B7000係列變頻器的CT1故障（U相電流互感器零偏）是硬件缺陷、軟件誤設、外部幹擾共同作用的結果，但通過精準診斷（代碼+硬件檢測）、針對性修複（接線/CT/采樣電路）、軟件校準（零偏參數）、環境整改（接地/幹擾），可有效解決該故障。
維修人員需掌握電流互感器的工作原理、采樣電路的檢測方法及參數調整步驟，同時注重預防維護（定期檢查接線、校準參數、改善環境），以降低故障發生率。對於高頻故障（如接線氧化、CT剩磁），可通過更換高可靠性元件（如鍍銀接線端子、坡莫合金鐵芯CT）、增加消磁電路等方式，進一步提升變頻器的穩定性。
隨著工業4.0的發展，智能變頻器（如LSD-B8000係列）已具備自校準功能（自動補償零偏），但傳統LSD-B7000係列仍需人工維護。本文的診斷與解決方法，不僅適用於LSD-B7000係列，也可為其他品牌變頻器的電流采樣故障提供參考。
