X射線分析設備高壓電源模塊選型與替代策略：以Micromeritics Sedigraph 525（SCR-15P/24）為例的工程實踐解析

一、引言：為什麽“高壓模塊替代”是一個技術難點

在材料分析、顆粒測量以及X-ray檢測類設備中，高壓電源模塊並不是普通的電源組件，而是核心功能單元。一旦高壓模塊失效，設備將直接喪失測量能力。

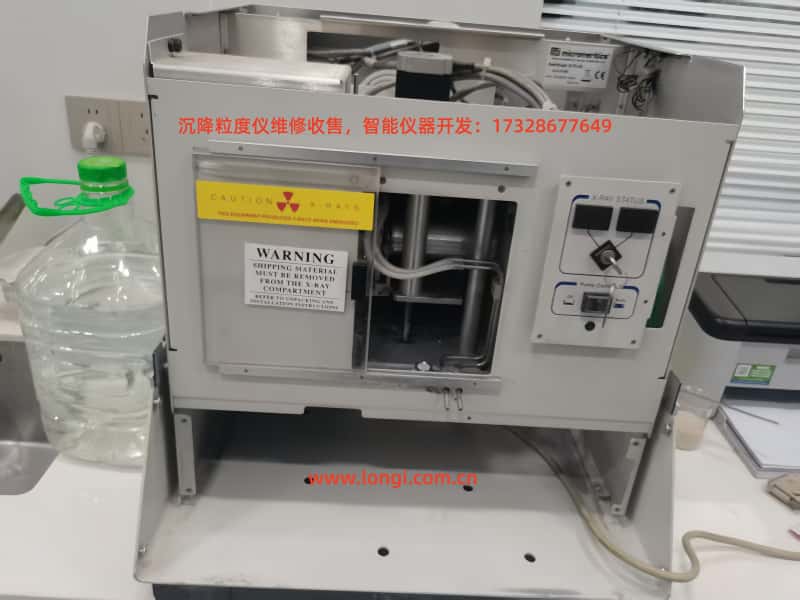

以Micromeritics Sedigraph 525沉降粒度儀為例，其內部使用的高壓模塊（SCR-15P/24）用於驅動X-ray管，生成穩定的射線源。客戶現場最常見的故障描述就是：

“高壓電源燒壞，設備無法啟動或無X-ray輸出”

但在實際維修或替代過程中，很多工程師容易陷入一個誤區：

  隻要找一個“24V轉1500V”的模塊就可以替代

事實證明，這是錯誤的。

本文將從工程角度，係統分析：

• SCR-15P/24高壓模塊的真實工作原理

• X-ray係統對高壓電源的核心要求

• 替代模塊的關鍵參數

• 常見錯誤方案（如淘寶模塊替代）的風險

• 可落地的替代與維修策略

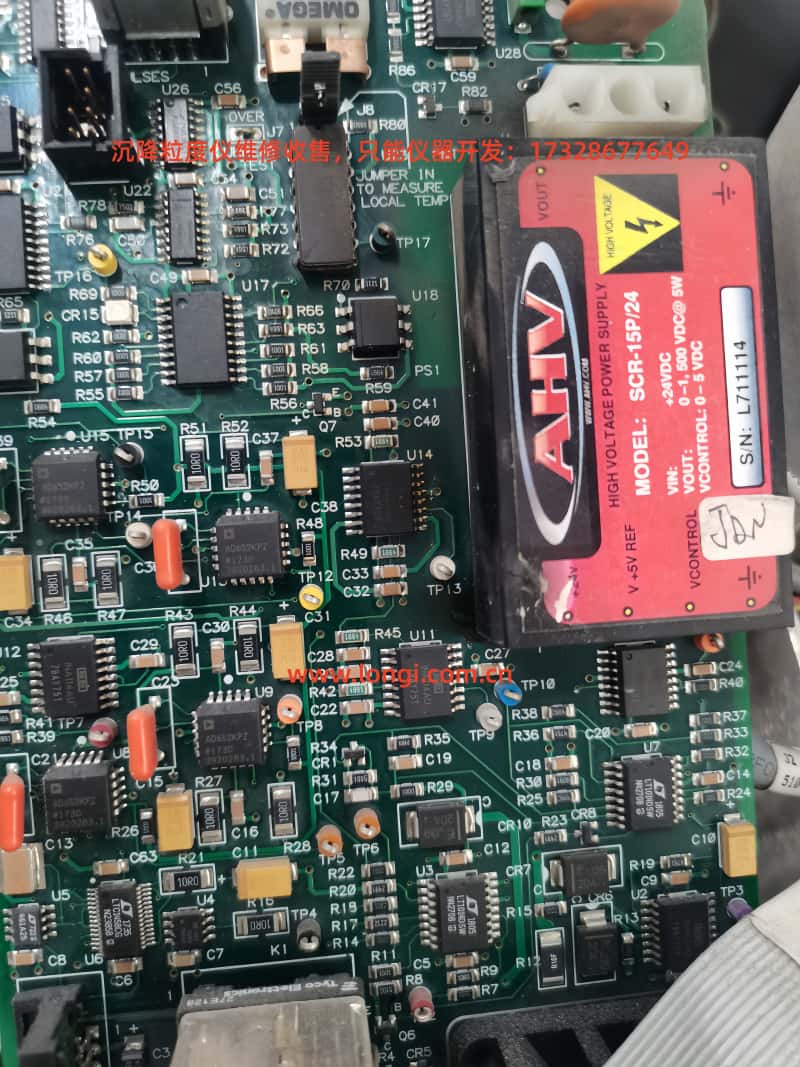

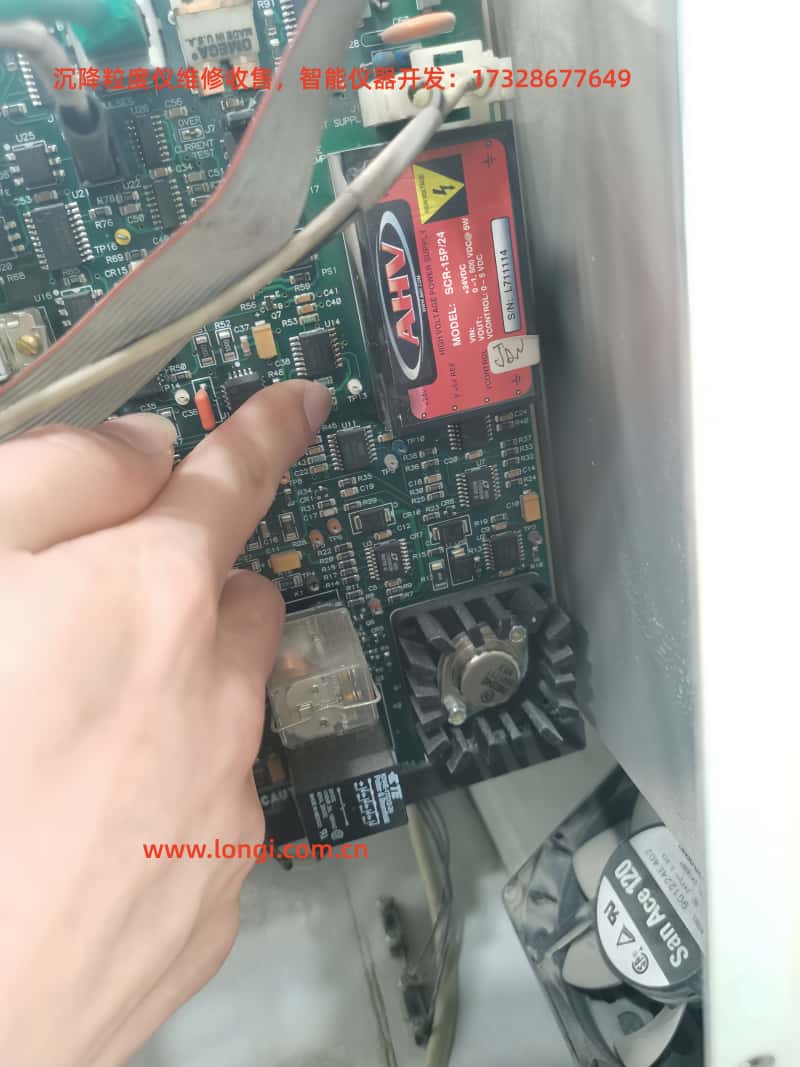

二、SCR-15P/24高壓模塊的本質解析

1. 基本參數結構

SCR-15P/24屬於工業級高壓電源模塊，其典型參數如下：

2. 工作原理（核心）

該模塊內部采用典型的高壓電源拓撲：

24VDC → 高頻振蕩 → 升壓變壓器 → 高壓整流 → 濾波 → 輸出

關鍵點在於：

• 高頻開關電源結構（PWM）

• 高壓倍壓或整流鏈

• 輸出端帶濾波電容

• 外部控製閉環（0–5V控製）

3. 輸出類型：直流還是脈衝？

這是工程判斷的關鍵問題。

  結論：

• 內部是開關脈衝（高頻）

• 輸出是穩定高壓直流（DC）

• 但帶有小幅紋波（<1%）

三、X-ray係統對高壓電源的特殊要求

X-ray係統與普通負載不同，它對電源有非常嚴格的要求：

1. 電壓穩定性（核心）

X-ray強度與電壓成高度相關：

• 電壓波動 → 射線強度變化

• 強度變化 → 測量誤差

   因此必須：

低紋波 + 穩壓輸出

2. 控製響應特性

Sedigraph等設備需要：

• 可調高壓（用於標定）

• 模擬控製（0–5V）

• 線性響應

  不是簡單“開/關”電源

3. 低噪聲與低幹擾

高壓噪聲會影響：

• 探測器信號

• 數據采集穩定性

4. 安全與隔離

高壓模塊必須具備：

• 高絕緣強度

• 輸出浮地設計

• 抗電弧能力

四、替代高壓模塊的核心技術指標

如果需要替代SCR-15P/24，必須滿足以下條件：

1. 輸入參數匹配

• 輸入：24VDC（不可偏差過大）

2. 輸出能力

• 輸出範圍：0–1500V可調

• 不能是固定1500V

3. 控製接口

必須支持：

• 0–5V模擬控製

• 或等效控製方式（需匹配主板）

4. 功率與電流能力

典型要求：

• ≥5W輸出功率

• 輸出電流滿足X-ray管需求

5. 輸出質量

關鍵指標：

• 低紋波（<1%）

• 良好負載調節率

• 快速響應

6. 極性一致

必須確認：

• 正高壓 or 負高壓

錯誤極性會直接損壞設備。

五、常見錯誤替代方案分析

1. 淘寶“24V→1500V模塊”

典型問題：

   本質：

隻是升壓器，不是高壓電源

2. 電位器調節模塊

問題：

• 手動調節 ≠ 係統控製

• 無閉環反饋

• 不可自動調節

3. 電壓不足模塊（如1250V）

風險：

• X-ray激發不足

• 數據偏差

• 儀器報錯

六、可行替代方案路徑

方案一：原模塊維修（最優）

優點：

• 完全兼容

• 成本低

• 無需改線

常見故障：

• 內部擊穿

• 開關管損壞

• 控製電路失效

方案二：同級工業模塊替代

推薦方向：

• AHV同係列（SW係列）

• Analog Technologies

• XP Power / EMCO

特點：

• 支持0–5V控製

• 工業級穩定性

• 可直接替代或小改

方案三：定製高壓模塊（實用）

國內廠家可提供：

• 24V輸入

• 0–1500V輸出

• 定製控製接口

優點：

• 成本可控

• 可完全匹配原係統

七、替代設計中的關鍵工程問題

1. 控製信號匹配

必須確認：

• 主板輸出電壓範圍

• 控製曲線（線性/非線性）

2. 接口定義

原模塊可能有：

• Vref

• Vcontrol

• Monitor

• Enable

3. 高壓布線與絕緣

必須注意：

• 高壓間距

• 屏蔽

• 接地路徑

4. 熱管理

高壓模塊通常：

• 發熱集中

• 需要散熱設計

八、現場維修建議流程

Step 1：確認故障

• 無X-ray輸出

• 高壓無電壓

Step 2：測量輸入

• 24V是否正常

Step 3：測控製信號

• 是否有0–5V變化

Step 4：判斷模塊

• 有輸入 + 有控製 + 無輸出
     基本確認模塊損壞

Step 5：決定方案

• 修 / 替 / 改

九、商業與工程結合建議

在實際業務中，應避免：

   單純賣模塊
   提供不確定替代方案

應轉為：

  提供“高壓係統解決方案”

包括：

• 故障判斷

• 模塊維修

• 替代方案

• 調試支持

十、結論

SCR-15P/24並不是一個普通的升壓模塊，而是一個受控、穩壓、高精度工業高壓電源。在Sedigraph 525等X-ray設備中，其作用直接影響測量精度與係統穩定性。

因此：

• 不能用簡單DC-DC模塊替代

• 必須匹配控製、穩定性和反饋特性

• 替代方案應以工業級模塊或定製方案為主
