正順伺服ZS100係列ERR45故障深度解析與係統化排查指南
一、引言
在工業自動化領域，正順伺服ZS100係列因高精度、快響應、寬調速範圍等特性，廣泛應用於數控機床、工業機器人、包裝機械、紡織設備等核心場景。然而，長期運行中，ERR45故障（電機溫度過熱）是ZS100係列最常見的報警之一。據某伺服廠商2023年故障統計，ERR45占比達18%，若未及時處理，可能導致電機繞組燒毀、軸承卡死，甚至引發設備停機、生產中斷，給企業造成巨大損失。
本文基於ZS100係列的技術文檔、現場維修經驗及故障案例，從故障定義、檢測原理、原因分析、排查步驟、預防措施等維度，係統解析ERR45故障的解決邏輯，為工程技術人員提供可落地的參考方案。
二、ERR45故障的定義與檢測原理
1. 故障定義

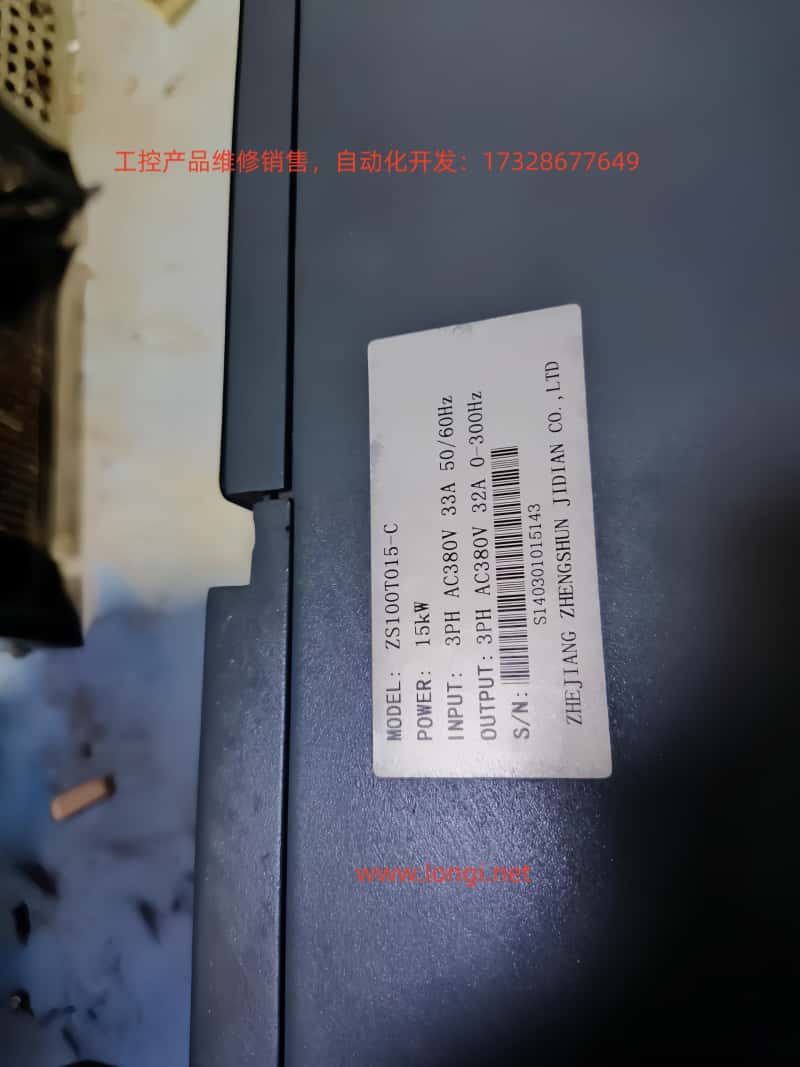

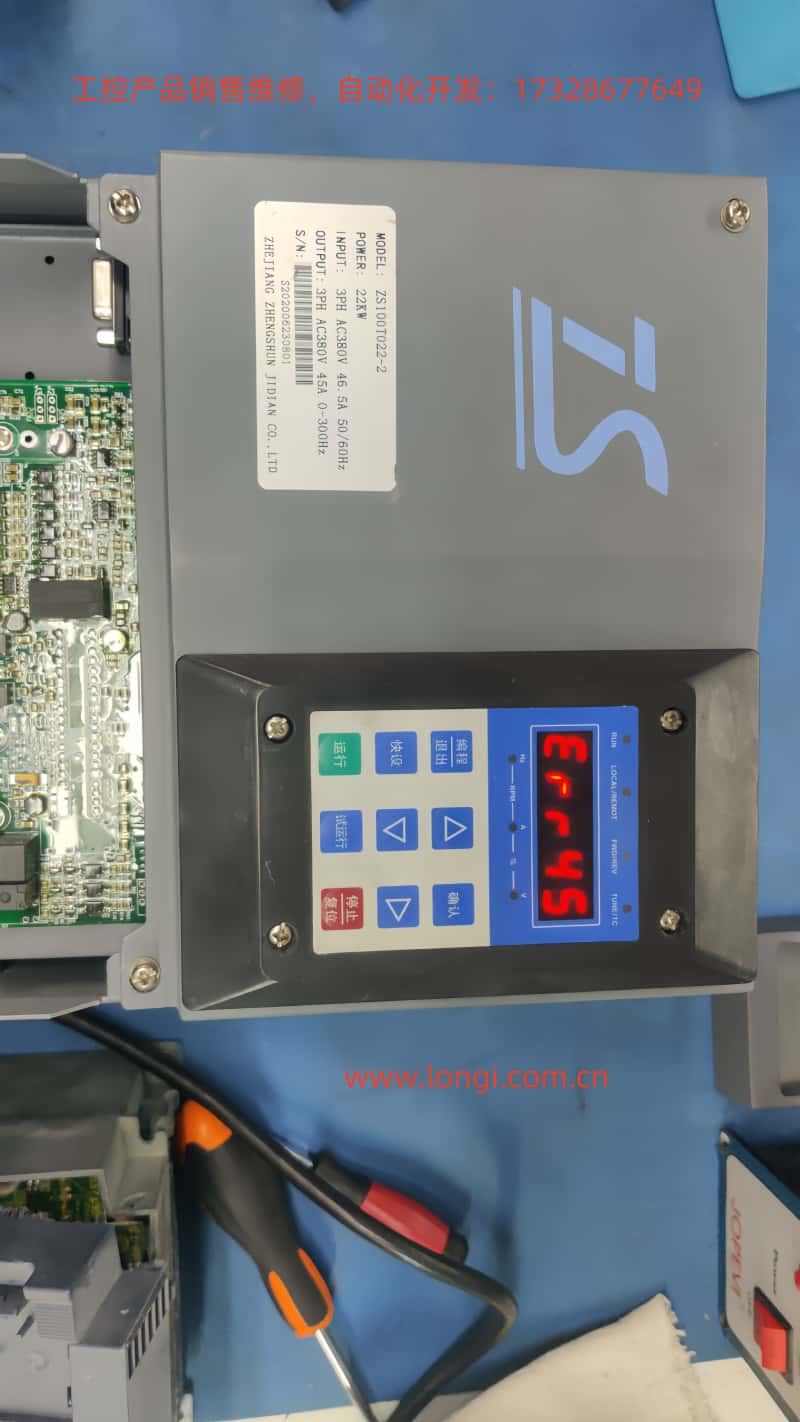

ERR45是ZS100係列伺服驅動器對電機溫度異常的保護報警，觸發條件為：電機溫度超過驅動器設定的閾值（默認閾值為130℃-150℃，具體取決於電機絕緣等級）。當溫度超過閾值時，驅動器立即切斷輸出，麵板顯示“ERR45”，並鎖定故障狀態（需複位後才能重新啟動）。
2. 溫度檢測原理
ZS100係列通過電機內置溫度傳感器采集溫度信號，常見傳感器類型有兩種：
驅動器的溫度檢測流程如下：
傳感器將溫度信號轉換為電阻值；
信號調理電路（放大、濾波）將電阻值轉換為電壓信號；
AD轉換芯片（如12位AD）將電壓信號轉換為數字量；
驅動器內部算法將數字量轉換為溫度值（如PT100的溫度計算公式：T=R0×αRt−R0，其中Rt為當前電阻，R0為0℃電阻，α為溫度係數）；
比較器將計算溫度與設定閾值對比，若超過閾值則觸發ERR45報警。
三、ERR45故障的深度原因分析
ERR45的本質是“電機溫度超過保護閾值”，但溫度升高的原因需從電機側、風扇側、接線側、驅動器側、負載側、環境側六大維度拆解，具體如下：
（一）電機側：真實過熱或傳感器故障
1. 真實過熱（電機本身溫度異常）
過載運行：負載扭矩超過電機額定扭矩（如ZS100-22kW電機額定扭矩70N·m，若負載達80N·m則過載），導致電流增大（超過額定電流），繞組發熱增加。
長期高負荷：電機連續24小時運行，散熱不及，溫度累積超過閾值。
散熱不良：電機散熱片積灰、被雜物覆蓋（如切削液飛濺的油汙），或環境溫度過高（車間溫度＞40℃），導致散熱效率下降。
電機本身故障：
繞組短路：繞組絕緣老化（溫度每升高10℃，絕緣壽命縮短一半），導致相間短路，電流驟增，發熱加劇；
軸承損壞：軸承潤滑脂失效（高溫導致脂碳化），或滾珠磨損，導致轉子與定子摩擦，產生大量熱量；
轉子卡頓：電機內部進入異物（如鐵屑），或軸承抱死，導致轉子無法轉動，電流急劇增大（可達額定電流的5-10倍），瞬間過熱。
2. 傳感器故障（誤報溫度）
傳感器損壞：PTC熱敏電阻擊穿（電阻為0Ω）、PT100鉑電阻斷路（電阻無窮大）；
傳感器安裝不當：未緊貼電機繞組（如安裝在散熱片上，而非繞組附近），導致檢測溫度低於實際繞組溫度；
傳感器類型不匹配：驅動器參數設置為“PT100”，但實際使用PTC傳感器，導致溫度計算錯誤。
（二）風扇側：散熱失效
ZS100係列電機通常配備強製風冷風扇（電壓AC220V，轉速1500rpm），風扇故障是ERR45的常見誘因：
風扇不轉：風扇電機損壞（繞組燒毀）、電源故障（接線鬆動、保險絲熔斷）；
風扇轉速不足：風扇葉片積灰（如車間粉塵多）、軸承磨損（轉動阻力大），導致風量下降（正常風量約0.5m³/min，若降至0.2m³/min則散熱失效）；
風扇方向錯誤：風扇反轉（如接線相序錯誤），導致風從電機內部吹出，而非吸入，散熱效果完全喪失。
（三）接線側：信號傳輸故障
溫度傳感器的接線問題會導致驅動器無法正確采集溫度信號：
斷線：導線因長期振動斷裂（如電機接線盒未固定），或被機械部件擠壓（如機床防護門夾住導線）；
接觸不良：接線端子氧化（如銅端子生綠鏽）、螺絲鬆動，導致電阻增大（如接觸電阻從0.1Ω增至10Ω），AD轉換值異常；
極性錯誤：PT100傳感器需“三線製”接線（補償導線電阻），若接成“兩線製”，會導致溫度檢測值偏高（如實際100℃，檢測為120℃）。
（四）驅動器側：檢測電路故障
若電機、風扇、接線均正常，需懷疑驅動器溫度檢測電路故障：
（五）負載側：機械傳動異常
機械負載的問題會間接導致電機過熱：
傳動卡頓：絲杠潤滑不良（缺油）、軸承損壞（滾珠卡死），導致電機需克服更大阻力，電流增大；
負載過大：如包裝機械的送料機構卡料，導致電機扭矩超過額定值；
聯軸器不對中：電機軸與負載軸的徑向偏差＞0.05mm、軸向偏差＞0.03mm，導致電機軸承受額外徑向力，摩擦發熱增加。
（六）環境側：散熱條件惡化
車間溫度過高：夏季車間溫度超過40℃，電機散熱能力下降（散熱效率與環境溫度成反比）；
通風不良：電機周圍有障礙物（如貨架、設備），導致熱風無法排出；
熱源幹擾：電機附近有加熱器、高頻焊機等熱源，導致環境溫度升高。
四、ERR45故障的係統化排查步驟
排查ERR45需遵循“從簡單到複雜、從外部到內部”的原則，避免盲目拆卸。以下是標準化排查流程：
步驟1：複位故障，確認是否誤報
步驟2：檢查溫度傳感器接線（最易排查）
工具：萬用表（電阻檔）、螺絲刀。
操作：
關閉驅動器電源，等待5分鍾（電容放電）；
拆卸電機接線盒，找到溫度傳感器端子（標記為“TH”或“TEMP”）；
對於PTC傳感器（兩根線）：測量兩端電阻，25℃時應為100Ω-500Ω（具體看型號），若電阻無窮大（斷線）或0Ω（短路），需更換導線或傳感器；
對於PT100傳感器（三根線）：測量“A-B”線電阻（25℃時100Ω左右），“A-C”與“B-C”線電阻應相等（補償導線電阻），若電阻異常，需檢查接線或傳感器；
檢查端子是否氧化、鬆動，用砂紙打磨或重新擰緊。
步驟3：檢查電機風扇（關鍵散熱部件）
步驟4：檢測電機真實溫度（判斷是否過熱）
步驟5：排查負載與機械傳動（間接原因）
工具：扭矩傳感器、百分表、潤滑脂。
操作：
用扭矩傳感器測量負載扭矩（如ZS100-22kW電機額定扭矩70N·m，若超過80N·m則過載），調整負載（如減少送料量、修複卡頓的絲杠）；
用百分表測量聯軸器對中：徑向偏差≤0.05mm，軸向偏差≤0.03mm，若超標，重新調整聯軸器；
檢查機械傳動部件的潤滑：絲杠、軸承是否缺油，添加潤滑脂（如鋰基脂）；
手動轉動電機軸（斷電）：若卡頓，說明軸承或轉子有問題，需拆卸電機檢查。
步驟6：檢查驅動器溫度檢測電路（最後一步）
工具：示波器、萬用表、替換傳感器。
操作：
若以上步驟均正常，拆開驅動器，找到溫度檢測電路（通常在控製板上，標記為“TEMP IN”）；
用示波器測量傳感器信號波形：PTC傳感器的電阻變化應與溫度成正比，PT100的電壓信號應線性變化；
替換溫度傳感器（用同型號新傳感器），若故障消失，說明原傳感器損壞；
若仍故障，檢查AD轉換芯片（如ADS1115）的供電電壓（應為5V）、輸出信號（是否正常），或更換控製板。
步驟7：改善環境與散熱（預防複發）
工具：溫度計、通風設備、壓縮空氣。
操作：
測量車間溫度，若＞40℃，安裝空調或工業風扇（對準電機散熱片）；
清理電機周圍的雜物（如切削液桶、工具），確保散熱通道暢通；
在電機散熱片上塗抹導熱矽脂（如信越7921），提高散熱效率；
對於長期高負荷運行的電機，加裝外置散熱器（如風冷散熱器）。
五、典型案例解析
案例1：接線斷裂導致誤報
故障現象：某數控車床的ZS100-15kW伺服電機運行中突然報ERR45，複位後無法啟動。
排查過程：
檢查溫度傳感器接線，發現PTC傳感器的一根導線在接線盒處斷裂（因長期振動，導線與端子焊接處脫焊）；
重新焊接導線並絕緣處理（用熱縮管包裹）；
通電測試，故障消失，電機恢複正常。
原因：導線斷裂導致傳感器信號中斷，驅動器誤判為“溫度無窮大”，觸發ERR45。
教訓：電機接線盒需固定牢固，避免導線振動斷裂。
案例2：風扇積灰導致過熱
故障現象：某包裝機械的ZS100-7.5kW伺服電機頻繁報ERR45（每天1-2次），複位後可繼續運行，但逐漸頻繁。
排查過程：
檢查風扇，發現葉片上積滿粉塵（車間為麵粉廠，粉塵多），轉速僅800rpm（正常1500rpm）；
用壓縮空氣清理風扇葉片，並給軸承加潤滑脂；
運行24小時，故障未再出現。
原因：風扇積灰導致轉速下降，散熱能力不足，電機溫度逐漸升高至閾值。
教訓：粉塵環境需定期清理風扇，建議每月一次。
案例3：負載過載導致真實過熱
故障現象：某工業機器人的ZS100-22kW關節電機報ERR45，紅外測溫顯示電機溫度達160℃（超過F級絕緣的155℃）。
排查過程：
檢查負載，發現機械臂的絲杠潤滑不良，導致扭矩從70N·m增至90N·m（過載）；
拆卸絲杠，清理舊潤滑脂，添加新鋰基脂；
調整負載（減少機械臂的抓取重量），運行後扭矩恢複至70N·m，溫度降至110℃。
原因：負載過載導致電機電流增大（從46.5A增至55A），繞組發熱增加，超過溫度閾值。
教訓：需定期監測負載扭矩，避免長期過載運行。
六、ERR45故障的預防措施
1. 定期維護計劃（關鍵）
2. 參數設置優化
溫度閾值：根據電機絕緣等級設置（F級設為140℃，H級設為160℃），避免過低誤報或過高失去保護作用；
傳感器類型：確保驅動器參數與實際傳感器一致（如PTC設為“PTC”，PT100設為“PT100”）；
濾波時間：設置為100ms-500ms（避免信號波動誤報），但不宜過長（如1s以上，會延遲保護）。
3. 環境改善
車間溫度控製在25℃-35℃（安裝空調或工業風扇）；
電機周圍1米內禁止堆放雜物，確保散熱通道暢通；
對於高溫環境（如鑄造車間），給電機加裝水冷散熱器（替代風冷）。
4. 負載監測
安裝扭矩傳感器或電流傳感器，實時監測電機負載（扭矩超過額定值110%時報警）；
設置過載保護（驅動器參數中設置“過載電流閾值”，如額定電流的120%，超過時切斷輸出）；
避免頻繁啟停（如每分鍾啟動超過5次，會導致電機發熱累積）。
七、結論
ERR45故障是ZS100係列伺服係統的“溫度保護信號”，其核心邏輯是“電機溫度超過安全閾值”。排查時需從接線、風扇等簡單部件入手，逐步深入到電機、負載、驅動器，結合工具（萬用表、紅外測溫儀、示波器）快速定位故障點。
預防ERR45的關鍵是定期維護（清理風扇、檢查接線）、優化參數（正確設置溫度閾值）、改善環境（控製車間溫度）、監測負載（避免過載）。工程技術人員需掌握故障的檢測原理與排查流程，才能及時解決問題，保障設備穩定運行。
對於ZS100係列用戶而言，建議建立故障台賬（記錄故障時間、現象、排查過程、解決方法），通過數據統計分析（如ERR45的高發季節、高發設備），提前采取預防措施（如夏季前清理風扇）
