ABB ACS800 變頻器 INT CONFIG (5410) 故障的係統性排查：交流接觸器吸不住、直流母線低壓與並聯逆變器配置失配的關聯分析及完整解決方案

發布時間:2026-04-01 09:56:36 | 瀏覽量：338

ABB ACS800 變頻器 INT CONFIG (5410) 故障的係統性排查：交流接觸器吸不住、直流母線低壓與並聯逆變器配置失配的關聯分析及完整解決方案

摘要：在工業自動化領域，ABB ACS800 係列變頻器以其高功率密度、並聯逆變器模塊設計和直接轉矩控製（DTC）技術著稱。然而，當係統出現“INT CONFIG (5410)”故障，同時伴隨交流接觸器吸不住和直流母線電壓卡在 347.9 V（遠低於正常 540 V）時，往往標誌著預充電電路或模塊通信鏈路的深層問題。本文基於實際案例，結合 ABB 官方故障手冊、硬件原理和現場排查經驗，對該故障進行全麵技術剖析，提供從現象識別到根因排除、再到預防維護的全鏈路解決方案。

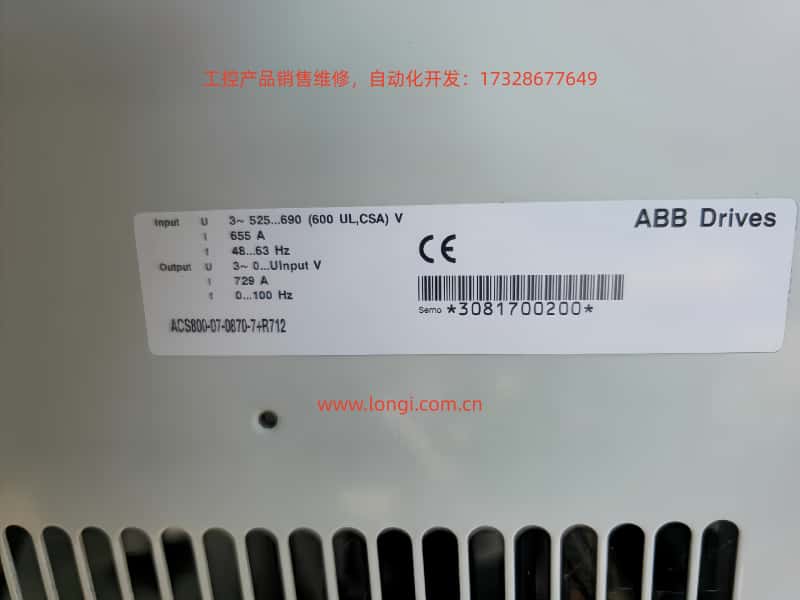

一、ACS800 並聯逆變器架構概述：為什麽配置故障如此致命

ACS800（尤其是櫃式多驅動或 CraneDrive 版本）采用模塊化並聯設計，大功率機型（如 R8i 係列）通過多個逆變器模塊（Inverter Units）並聯實現電流分擔。核心控製由 APBU（PPCS Branching Unit）板負責，通過光纖（PPCC LINK）與各模塊通信，實現同步 PWM 和狀態監測。

正常上電流程

主進線接觸器閉合。
預充電電路（Pre-charge Circuit）通過限流電阻緩慢充電直流母線電容（DC Link Capacitors）。
預充電旁路接觸器（Bypass Contactor）吸合，短接電阻，直流母線電壓升至額定值（對於 400 V 係統，典型 $U_{D C} = 1.35 \times 400 V \approx 540 V$ ）。
各逆變器模塊上電，APBU 檢測模塊數量並與參數 95.03 INT CONFIG USER 比對。
比對一致：驅動器 Ready；否則：觸發 INT CONFIG (5410)。

關鍵邏輯：當預充電失敗時，直流母線電壓僅達 347.9 V（約 64% 額定值），部分模塊無法正常初始化，APBU 誤判“模塊數量不匹配”，直接報故障 5410。這不是孤立的通信問題，而是硬件上電鏈路中斷的連鎖反應。

並聯係統對配置一致性要求極高：即使少一個模塊，電流分配不均也會導致 IGBT 過載或輸出不平衡。參數 95.03 默認值為出廠模塊數（如 2 或 4），任何物理缺失或電壓不足都會觸發保護。

二、故障現象精確解讀：照片顯示的“347.9 V + INT CONFIG 16 (5410)”含義

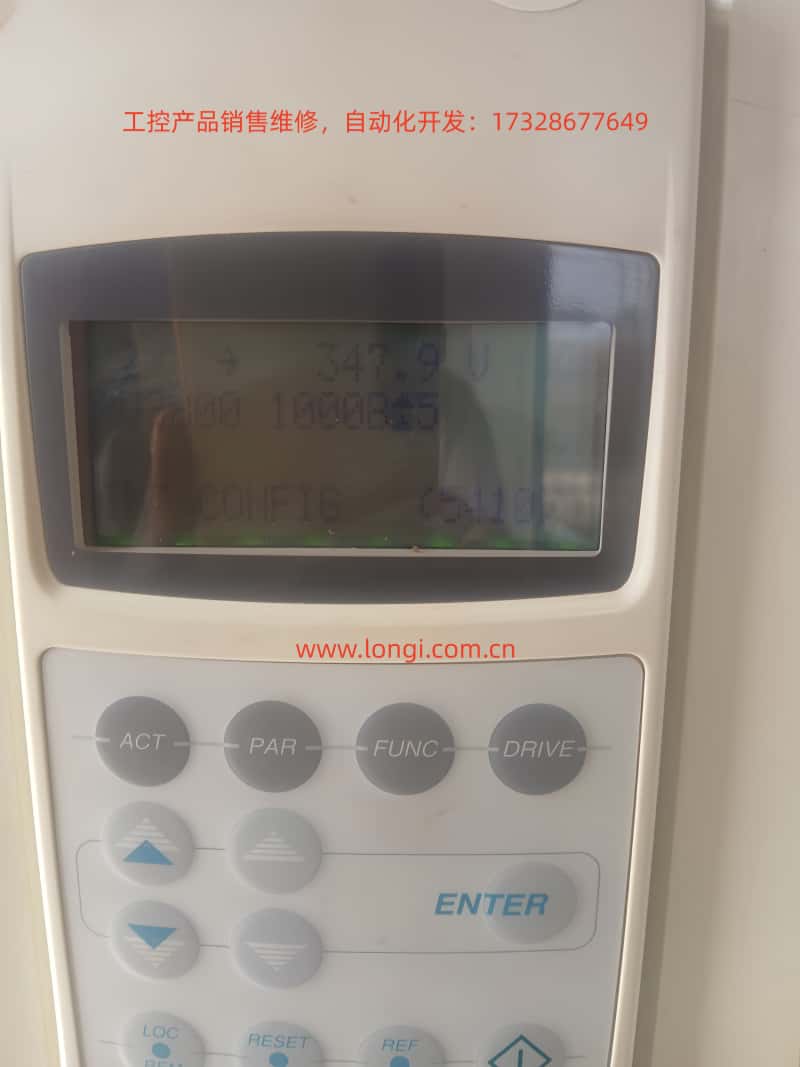

用戶提供的麵板照片顯示：

上方：347.9 V（直流母線實時電壓，遠低於正常）。
中間：U 32000 10008±5（可能為內部信號或配置字）。
下方：INT CONFIG 16 (5410)。

現象分析

“16”的含義：很可能對應內部配置字（08.22 INT CONFIG WORD）或故障擴展信息，表明檢測到 1 個模塊異常（或總模塊數不匹配）。按 ACT 鍵查看 04.01 FAULTED INT INFO，可精確指向故障模塊序號（INT 1~N）。
“AC Contactor Not Hold”：是核心症狀，指主進線接觸器或預充電旁路接觸器線圈吸不住（線圈電壓不足、機械卡滯、輔助觸點自保持失效）。
電壓卡死原因：接觸器抖動或瞬間吸合後掉開 $\to$ 預充電電阻無法被短接 $\to$ 母線電壓停留在電阻分壓後的低值（347.9 V 正是典型預充電電阻限流後的“半充電”狀態）。

為什麽電壓卡死？

電阻充電階段： $U_{D C}$ 緩慢爬升至 ~410 V（ $U_{D C, c h r}$ 充電閾值）。
旁路接觸器閉合後：電阻被短接， $U_{D C}$ 快速升至 540 V。
故障狀態：接觸器不吸 $\to$ 電阻始終在線 $\to$ 電壓無法滿充 $\to$ 模塊欠壓 $\to$ 配置失敗。

三、根因機理深度分析：預充電電路、接觸器與 INT CONFIG 的關聯鏈路

3.1 預充電電路典型構成與常見失效模式

ACS800 大功率機型預充電電路包括：充電電阻（3.3 Ω / 65 W 等規格，多組並聯）、旁路接觸器（或晶閘管）、半波整流二極管、電壓檢測與定時邏輯（由 AINP / AIBP 板控製）。

失效模式排序（概率從高到低）：

旁路接觸器故障（最常見）：線圈燒毀、觸點燒蝕、控製電源（220 V / 110 V / 24 VDC）不穩、輔助觸點氧化。結果：電阻無法短接，持續發熱甚至燒毀。
預充電電阻開路/阻值漂移：長時間通電或多次充電循環後炭化，阻值增大，充電電流過小。
二極管或晶閘管擊穿/開路：導致充電路徑不對稱。
控製板問題：APOW 電源板輸出低、AINT 板檢測電路異常。

3.2 交流接觸器吸不住的電氣與機械原因

控製回路：接觸器線圈電壓低於 85% 額定值（測量線圈兩端電壓）、串聯電阻過大、繼電器輸出（RO1/RO2）被故障鎖定。
機械因素：鐵芯卡滯、彈簧疲勞、觸點熔焊。
電源因素：輔助控製電源（24 V 或 110 V）紋波大、接地不良。
驅動器聯鎖：INT CONFIG 故障本身會封鎖接觸器輸出，進一步惡化循環。

3.3 電壓低對並聯模塊的影響

直流母線低於 $U_{D C, uv c}$ （欠壓控製閾值 $\approx$ 436 V）時，模塊無法完成自檢，APBU 通過光纖讀取的狀態字為“未就緒”。即使光纖完好，電壓不足也會被判為“模塊缺失”，觸發 5410。參數 03.17 FAULT WORD 5 第 10 位會置 1。

四、現場診斷流程：一步步定位，30 分鍾內確認根因

⚠️ 安全第一：斷電、掛鎖、放電電容（等待 5 min 以上，用萬用表確認 < 50 V）。

1. 麵板數據采集（無需拆機）

ACT → 01.02 DC BUS VOLTAGE（確認 347.9 V）。
ACT → 04.01 FAULTED INT INFO（記錄故障模塊）。
PAR → 95.03 INT CONFIG USER（查看當前設定值）。
ACT → 08.22 INT CONFIG WORD（各模塊狀態位）。

2. 接觸器與預充電硬件檢查（最優先）

目視：接觸器是否有焦味、觸點黑化、電阻表麵炭化。
通電測試：測量接觸器線圈電壓（應 $\geq$ 85% 額定）。
手動旁路測試（應急）：斷電後用絕緣工具短接旁路接觸器主觸點，上電觀察電壓是否升至 540 V。若升起，則確認接觸器故障。
電阻測量：斷電後測電阻阻值（應符合銘牌，偏差 < 10%）。

3. 光纖與模塊通信鏈路（若電壓正常但仍報故障）

檢查 APBU 到各模塊的光纖：清潔端麵、無彎折、插入到位。
交換光纖位置，觀察故障模塊是否跟隨移動。

4. 電源與輔助回路

測量控製電源穩定性。
檢查主進線接觸器輔助觸點自保持回路。

五、修複方案：硬件優先、參數為輔、應急與永久兼顧

5.1 立即修複

更換接觸器：優先選用原廠或等效型號，注意線圈電壓匹配。
更換預充電電阻：整組更換，避免單隻修複。
清理光纖：用酒精棉擦拭端麵。
臨時短接旁路（僅調試用）：確認電壓正常後立即恢複，嚴禁長期運行。

5.2 參數調整（Reduced Run 模式）

進入 PAR 菜單，修改 95.03 INT CONFIG USER 為當前實際可用模塊數（如原 2 改 1）。
保存 $\to$ 斷電重啟 $\to$ RESET。
同時檢查 95.10 環境溫度設定、冷卻風扇。

5.3 高級驗證

上電後監控 01.02 電壓爬升曲線（應 < 5 s 達標）。
運行輕載，觀察 03.19 INT INIT FAULT 是否清零。
記錄故障曆史（03.20 LATEST FAULT）。

六、預防維護與最佳實踐：避免同類故障反複

定期巡檢：每 6 個月檢查預充電電阻溫度、接觸器觸點磨損、光纖潔淨度。
參數備份：commissioning 後導出完整參數（DriveStudio 或麵板）。
環境控製：櫃內溫度 < 40 ℃，防塵濾網清潔，控製電源加穩壓。
備件策略：大功率機型建議備 1 套預充電電阻 + 主接觸器。
軟件監控：集成 PLC 通過現場總線實時讀取 DC BUS VOLTAGE 和 FAULT WORD，設置預警閾值（< 500 V 報警）。
升級建議：老機型可考慮向 ACS880 過渡，其預充電電路更可靠。

七、真實案例複盤：印度客戶機器的完整解決路徑

案例背景：某印度工廠 ACS800 櫃機（並聯 2 個 R8i 模塊，400 V 係統）出現用戶所述現象。麵板顯示 347.9 V + INT CONFIG 5410，接觸器抖動。

排查發現：

預充電旁路接觸器輔助觸點氧化。
電阻阻值從 3.3 Ω 漂至 12 Ω。
電壓無法滿充導致 1 個模塊未識別。

處理過程：
更換接觸器 + 電阻組 $\to$ 臨時短接驗證電壓升至 548 V $\to$ 更新 95.03 為 1 $\to$ RESET 後故障消除。

結果：後續運行 3 個月無複發。

結論：此案例證明 90% 以上 INT CONFIG 伴隨低壓現象，根因在預充電硬件而非光纖或軟件。

八、結論與擴展思考

ABB ACS800 的 INT CONFIG (5410) 並非單純“配置錯誤”，而是直流母線充電失敗向上遊反饋的係統性保護信號。交流接觸器吸不住與 347.9 V 低壓是同一問題的兩個表象，抓住預充電電路這一關鍵節點，即可高效解決。

工程師排查原則：

電壓第一、硬件第二、參數第三

切忌盲目修改參數掩蓋隱患，必須徹底排除硬件回路故障，否則極易造成模塊炸機或主回路短路。
