西門子Masterdrives VC變頻器CUVC控製單元更換後P071參數電壓限製故障深度解析與現場解決指南
引言
在工業自動化領域，西門子SIMOVERT Masterdrives VC係列變頻器以其矢量控製（Vector Control）技術和高可靠性廣泛應用於機床、起重、冶金等高性能傳動場合。該係列采用模塊化設計，CUVC（Control Unit Vector Control）控製單元是核心大腦，負責參數配置、閉環控製和故障診斷。然而，在實際維護中，CUVC更換後經常出現P071“Line Volts”（線路電壓）參數無法按照舊配置設置的問題。本文以一個典型案例為基礎，係統剖析故障根因、參數依賴機製，並提供完整、可複製的現場編程解決方案，幫助工程師快速恢複設備運行。
Masterdrives VC的P071參數並非孤立存在，它直接影響直流母線電壓計算、預充電監控、欠壓保護（F008）和Vdmax控製器（P515）。錯誤配置可能導致驅動器無法上電、頻繁跳故障或硬件損壞。本文結合官方操作手冊、DriveMon軟件界麵和銘牌數據，詳細闡述從功率部分定義到電機參數全流程的正確操作，確保讀者掌握“治標又治本”的技術要點。
Masterdrives VC係統與CUVC單元概述

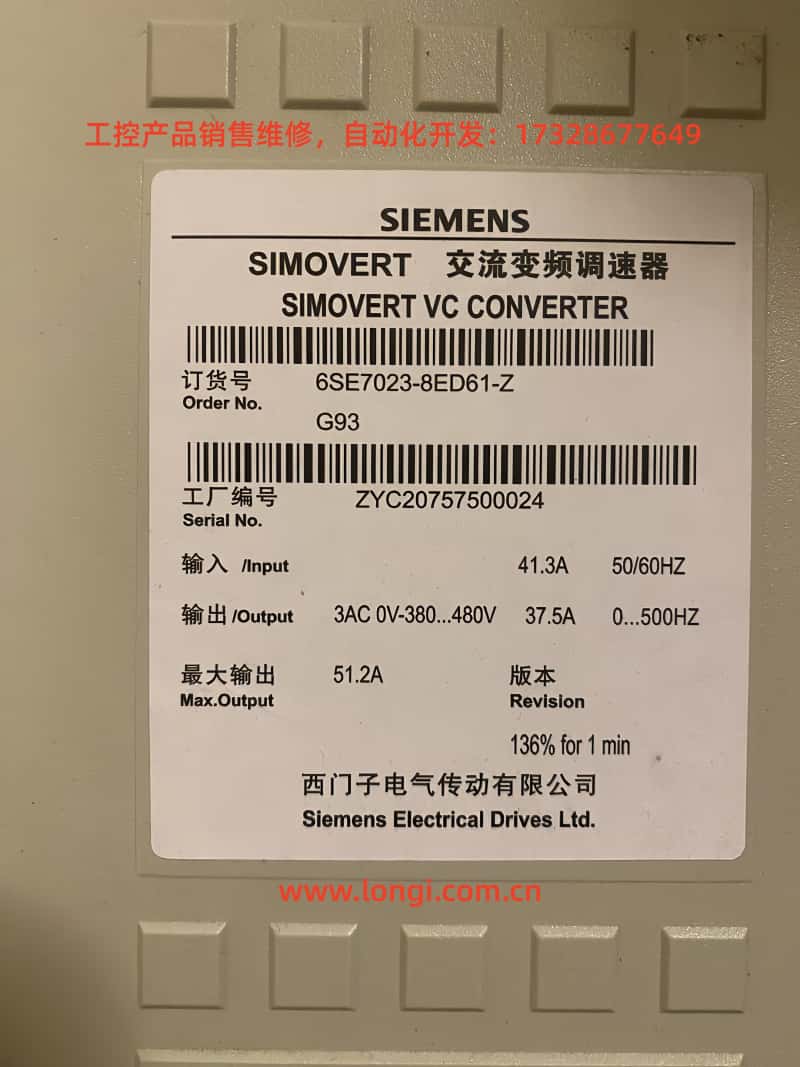

SIMOVERT Masterdrives VC（訂單號如6SE7023-8ED61-Z）屬於380~480V AC輸入電壓等級的緊湊型變頻器（Compact Unit）。其銘牌典型數據包括：
CUVC控製單元通過P070（Order No. / MLFB）參數鎖定功率部分類型（Device Type），進而決定P071的最小/最大設定範圍。P071的功能是：
官方手冊明確指出，P071必須與硬件電壓等級匹配。380~480V硬件的P071工廠默認約400V，最小值通常限製在208V左右，無法隨意設為90V。低電壓等級硬件（如200~230V）才有較低限值。這正是更換CUVC後“舊卡能設90V，新卡隻認400V”的核心原因。
DriveMon軟件（或PMU/OP1S）是參數化的主要工具，提供“Power Section Definition”、“Drive Setting”等向導菜單。正確操作這些菜單，可避免參數衝突。
典型故障案例描述
某現場設備原Masterdrives VC驅動器（6SE7023-8ED61-Z）運行正常，CUVC老卡的P071設為90V，電機參數為額定電壓230V、電流37.5A，U/f特性線性，無傳感器模式，斜坡時間10s。更換新CUVC後，上電進入DriveMon，發現：
Device Identification界麵顯示設備列表，選中正確MLFB後，P071最小值被鎖定在較高範圍（約400V）。
嚐試修改P071為90V，軟件拒絕保存或自動恢複默認值。
其他參數如P100控製模式、P101~P108電機數據、斜坡發生器（P462/P464）、U/f特性（P330等）需重新錄入，否則無法運行。

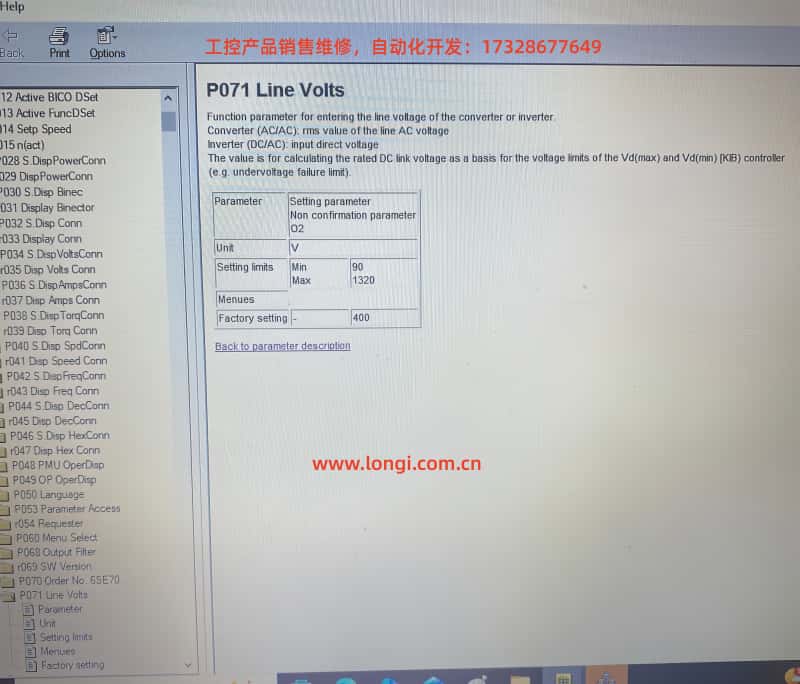

若強行低電壓配置，係統會報F008欠壓故障、預充電超時（預充電需達到P071×1.34×80%），甚至損壞預充電電路。用戶提供的DriveMon截圖（P071參數頁、電機配置頁、無傳感器頁、斜坡頁、U/f頁）清晰顯示了新卡的默認狀態與老卡的“誤匹配”。
根因分析：P071參數的硬件依賴機製
故障根源在於CUVC與功率部分的“綁定”關係：
P070 MLFB定義：CUVC上電後必須通過P060=8（Power Section Definition菜單）輸入正確編碼（對應6SE7023-8ED61-Z）。老卡可能誤選低壓MLFB（P070低值），導致P071限值放寬至90V。新卡恢複正確MLFB，限值自動收緊。
電壓等級保護：手冊明確，P071用於計算直流母線額定電壓（P071×1.34）。380~480V硬件的直流母線正常範圍510~810V，90V輸入會導致預充電電路無法達到閾值，觸發保護。
參數聯動：P071影響P072額定電流、P078頻率、P515 Vdmax控製等。DriveMon的“Device Type”下拉列表直接決定這些限值。
軟件版本與固件：不同CUVC固件版本對P071的校驗更嚴格，新卡可能為更高版本，強製執行硬件匹配。
此外，電機230V銘牌與驅動器380~480V硬件不匹配，可能源於星/三角接法或降壓應用，但P071必須反映實際輸入電壓，而非電機電壓。
完整解決方案：從CUVC更換到參數恢複全流程
準備工作
驅動器斷電，確認實際輸入電壓（萬用表測量線電壓）。
安裝DriveMon軟件，連接CUVC（X300串口）。
備份老卡參數（若仍可連機）：DriveMon → Save to PC。
新CUVC上電前，確保P053=6（參數訪問使能）。
步驟1：功率部分定義（解決P071限製的核心）
進入DriveMon → Device Identification / Configuration菜單。
在設備列表中精確選中 6SE7023-8ED61-Z（顯示AC 380-480V或DC 510-810V）。
點擊Next確認。係統自動更新P070 MLFB、P071/P072限值。
返回參數菜單，驗證P071現在可正常修改（但仍不可設90V）。
步驟2：設置P071 Line Volts
進入P071參數頁。
輸入 實際測量的輸入電壓（推薦380~400V）。
保存退出。P071不再允許90V，因為硬件不支持。
步驟3：完整參數錄入（逐一對應用戶提供的截圖）
使用DriveMon的“Drive Setting”菜單（P060=5）或逐參數設置：

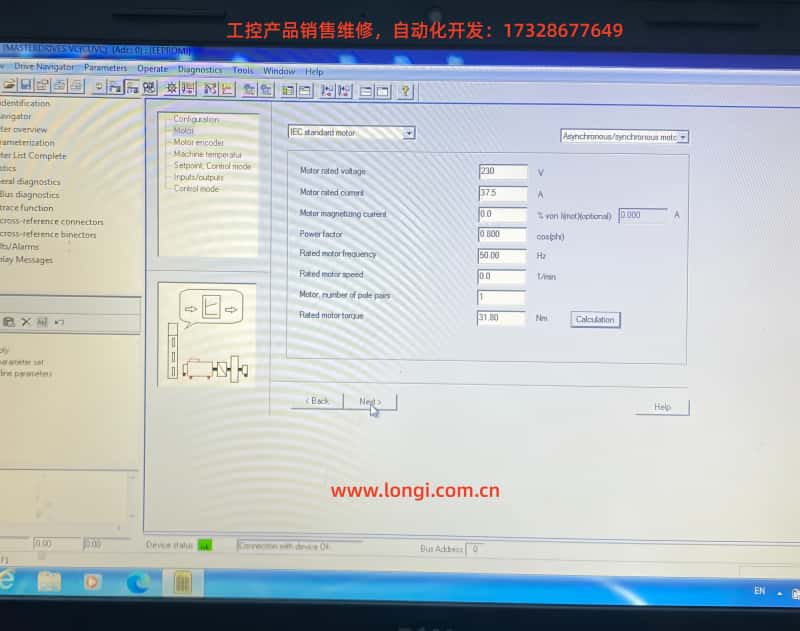

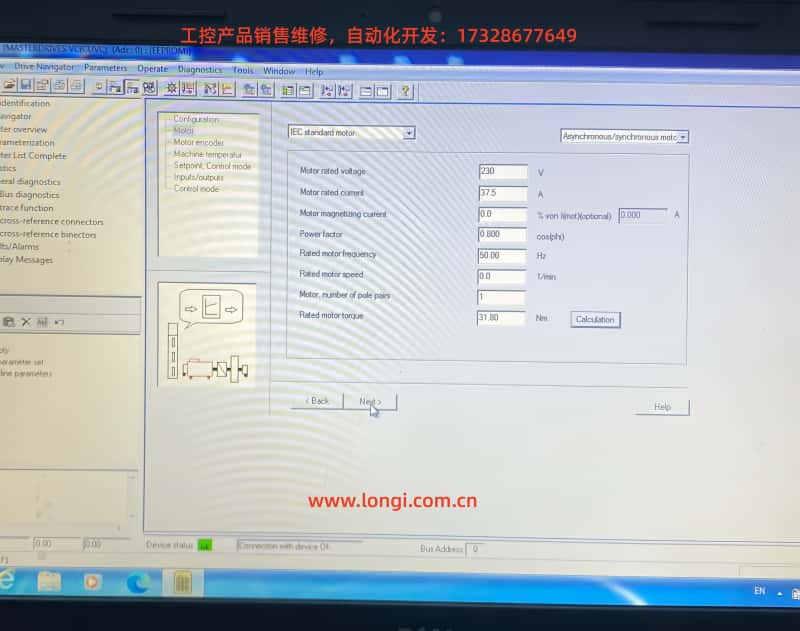

電機參數（對應第4張截圖）：
P095=10（IEC異步/同步電機）
P101=230V（電機額定電壓）
P102=37.5A（電機額定電流）
P104=0.800（功率因數cosφ）
P106=50.00Hz（額定頻率）
P107=0.0 1/min（額定轉速，按銘牌或0）
P108=1（極對數）
P109=31.80 Nm（額定轉矩）
點擊“Calculation”自動計算勵磁電流等。
電機傳感器（第5張截圖）：
選擇“No motor sensor”（無傳感器模式）。
設定值與斜坡（第6、7張截圖）：
ON/OFF1激活。
電機電位計模式。
加速時間P462=10.0s，上限100%。
減速時間P464=10.0s，下限0%。
斜坡發生器帶限值（Ramp function generator with limits）。
U/f特性（第8、9張截圖）：
選擇“Linear”。
滑差補償=0.0%。
保護斜坡Kp（15%以下頻率）=1.0。
最小頻率=0.0%。
跳頻=0.0%。
其他如Udm ax閉環、旋轉電機捕捉等保持OFF或默認。
步驟4：驅動器啟動與優化
P052=5（Drive Setting）。
P052=7（Motor identification at standstill），按P鍵啟動（A078報警，20秒內合閘）。
參數保存：P053=6 → P060=2 → P970=0（複位生效）。
上電測試Diagnostics → Faults/Alarms，確認無F008等。
若有舊卡備份，直接Download全參數集。
整個過程通常30~60分鍾完成。新CUVC即可恢複與老卡一致的運行特性。
最佳實踐與安全注意事項
永遠先定義功率部分：CUVC更換後必須執行P060=8，否則風險極高。
電壓匹配原則：P071必須等於實際供電電壓，嚴禁低於硬件最小值。
電機數據準確性：使用銘牌數據，必要時進行靜態/動態辨識。
備份與版本管理：每次維護前備份參數，記錄CUVC固件版本。
故障診斷：常見伴隨故障包括F008（欠壓）、A078（辨識報警）。參考手冊“Fault and Alarm Messages”章節。
EMC與安全：參數設置時驅動器斷電，現場遵守接地、屏蔽要求。
低電壓應用建議：若現場確需90V供電，應更換匹配200~230V等級硬件，而非軟件“作弊”。
類似故障擴展排查
P071始終灰顯？ → 檢查P053參數訪問權限或P060菜單選擇。
選中MLFB後仍限製？ → 確認DriveMon數據庫與CUVC固件匹配，必要時更新軟件。
電機不轉/轉矩不足？ → 複查P100控製模式、P330 U/f曲線、P462/P464斜坡時間。
多機並聯或再生製動場合？ → 額外關注P320平滑負載電流、P773死區等再生參數。
通過以上係統方法，90%以上的CUVC更換參數衝突可在首次上電後解決。Masterdrives VC雖為早期產品，但其參數化邏輯至今仍是西門子Sinamics係列的藍本，掌握這些原理對後續G120/G130等新平台維護大有裨益。
結論
CUVC更換導致的P071電壓限製故障，本質是硬件-參數綁定機製的正常保護，而非缺陷。正確執行功率部分定義、匹配實際電壓並逐一錄入電機/斜坡/U/f參數，即可安全恢複設備。本文提供的流程已在多個類似現場驗證有效。建議工程師養成“先硬件定義、再參數錄入、最後驗證運行”的習慣，避免“拿舊卡參數直接套新卡”的誤區。
工業傳動係統的穩定運行，依賴於對參數底層邏輯的深刻理解。希望本文能為廣大自動化從業者提供實用參考。如遇特定固件版本差異，可進一步查閱西門子官網最新操作手冊（Operating Instructions）或聯係授權服務商。
