伺服驅動器故障診斷與維護：以SD700 Er.022為例的係統性分析

1. 引言

伺服驅動器作為現代工業自動化係統的核心執行單元，廣泛應用於CNCC（計算機數控機床）、機器人、包裝機械、印刷設備等領域。其高精度、高響應的控製特性，使得生產效率和產品質量得以顯著提升。然而，由於複雜的工作環境、電氣幹擾、參數設置錯誤等因素，伺服驅動器故障時有發生，其中 Er.022（係統和校驗錯誤） 是SD700係列伺服驅動器中較為常見的故障之一。

本文以 SD700 Er.022故障 為切入點，係統分析伺服驅動器的故障成因、診斷方法、處理流程，並探討預防性維護與智能化發展趨勢，旨在為工程技術人員提供一套科學、高效的故障處理與優化方案。

2. 伺服驅動器的基本原理與結構

2.1 伺服係統的核心組成

伺服係統通常由以下三部分組成：

1. 伺服驅動器：接收控製信號，驅動伺服電機運轉。

2. 伺服電機：執行機構，將電能轉化為機械運動。

3. 反饋裝置（編碼器）：實時檢測電機的位置、速度，並反饋至驅動器，形成閉環控製。

伺服驅動器內部集成了 DSP（數字信號處理器）、FPGA（現場可編程門陣列）、功率模塊（IGBT）、通信接口 等核心部件，通過高速運算實現精確控製。

2.2 SD700係列伺服驅動器的技術特點

SD700係列是一款高性能伺服驅動器，具有以下特點：

• 高速響應：3kHz速度環響應帶寬，適用於高動態場合。

• 多種控製模式：支持位置控製、速度控製、轉矩控製及混合控製。

• 豐富的通信接口：支持EtherCAT、Profinet、CANopen、RS-485等工業總線。

• 智能調整功能：自動慣量識別、魯棒控製、帶寬設定等。

• 故障診斷與保護：內置多種故障碼與警報機製，便於快速定位問題。

2.3 伺服驅動器的工作模式與控製邏輯

伺服驅動器主要工作模式包括：

1. 位置控製模式：通過脈衝信號精確控製電機位置。

2. 速度控製模式：通過模擬量或數字信號控製電機轉速。

3. 轉矩控製模式：直接控製電機輸出轉矩，適用於張力控製等場合。

控製邏輯基於 PID（比例-積分-微分）算法，結合前饋補償、濾波處理，實現高精度閉環控製。

3. 伺服驅動器常見故障類型與成因分析

3.1 故障分類與等級劃分

伺服驅動器故障可分為以下類型：

1. 硬件故障：

• 功率模塊損壞（IGBT短路、開路）。

• 編碼器斷線或信號異常。

• 主回路過壓/欠壓。

2. 軟件/參數故障：

• 參數設置錯誤（如Pn000控製模式不匹配）。

• 固件異常或校驗失敗（如Er.022）。

3. 通信故障：

• 總線通信中斷（EtherCAT、CANopen等）。

• 指令信號丟失或幹擾。

4. 環境與接線故障：

• 電磁幹擾（EMI）。

• 接地不良或電源波動。

根據嚴重程度，故障可分為：

• 1類故障（嚴重）：需立即停機（如過流、過壓）。

• 2類故障（警告）：可繼續運行但需關注（如溫度過高）。

• 3類故障（信息）：記錄日誌，不影響運行（如參數變更）。

3.2 Er.022（係統和校驗錯誤）的成因解析

Er.022 通常由以下原因觸發：

1. 參數校驗失敗：

• 參數組（如Pn000～Pn999）設置超出範圍或邏輯衝突。

• 電機型號參數（如Pn100、Pn101）與實際不符。

2. 固件或EEPROM異常：

• 固件升級中斷或數據損壞。

• EEPROM存儲芯片老化導致數據丟失。

3. 編碼器初始化失敗：

• 編碼器通信中斷（SD+、SD-信號異常）。

• 絕對值編碼器電池電壓不足（低於3.0V）。

4. 電源或接地問題：

• 控製電源（L1C、L2C）波動。

• 接地不良導致信號幹擾。

3.3 其他常見故障碼對比

4. Er.022故障的診斷與處理流程

4.1 故障現象與初步判斷

Er.022 的典型現象：

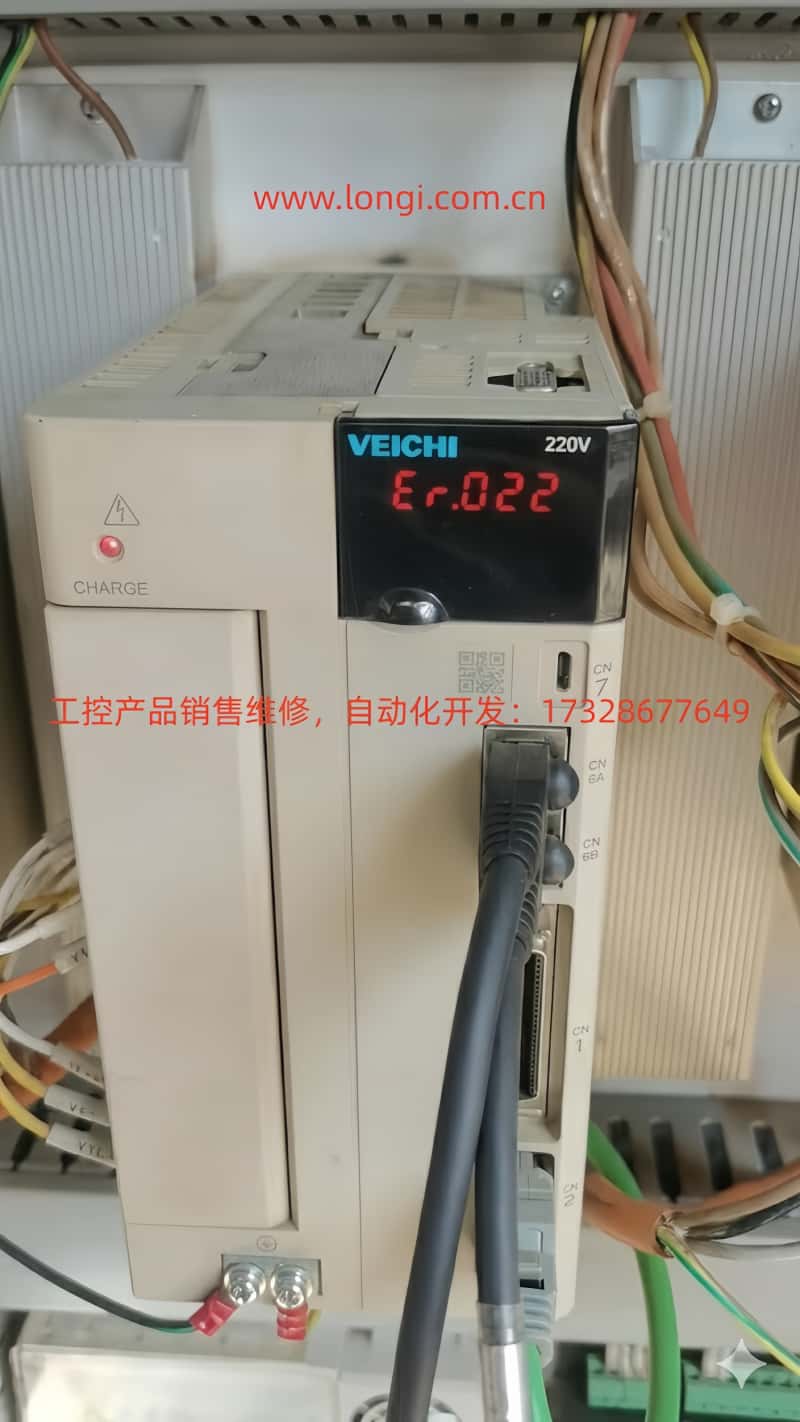

• 驅動器麵板顯示 “Er.022”，伺服電機停止。

• 無法通過伺服ON（/S-ON）信號啟動。

• 警報燈（ALM）常亮。

初步判斷步驟：

1. 檢查是否有最近的參數變更或固件升級。

2. 確認編碼器線纜是否連接正常（SD+、SD-、BAT+、BAT-）。

3. 檢測控製電源（L1C、L2C）是否穩定。

4.2 軟複位（FN002）的原理與操作步驟

軟複位 是清除臨時故障狀態的標準操作，不會清除用戶參數，但會重新加載係統默認值。

操作步驟：

1. 進入Fn模式：按 MODE/SET 鍵切換至輔助功能（Fn）模式。

2. 選擇FN002：通過 ▲/▼ 鍵選擇 FN002（軟複位）。

3. 執行複位：按 MODE/SET 鍵確認，驅動器重新初始化。

4. 觀察結果：

• 如果故障清除，恢複正常運行。

• 如果故障持續，進入高級診斷。

4.3 高級診斷：參數校驗與硬件檢查

若軟複位無效，需進一步診斷：

1. 參數校驗：

• 檢查 Pn000（控製模式） 是否與實際應用匹配。

• 確認 Pn100（電機型號）、Pn101（編碼器類型） 是否正確。

• 使用 FN000（警報記錄） 查看曆史故障。

2. 編碼器檢查：

• 測量編碼器電源（+5V、0V）是否正常。

• 檢查絕對值編碼器電池電壓（應≥3.0V）。

• 使用示波器檢測 SD+、SD- 信號是否有脈衝輸出。

3. 硬件檢查：

• 測量IGBT模塊是否短路（使用萬用表測量U/V/W與地之間的阻值）。

• 檢查主回路電容是否膨脹或漏液。

• 確認接地是否可靠（≤1Ω）。

4.4 案例分析：Er.022的實際處理過程

案例背景：

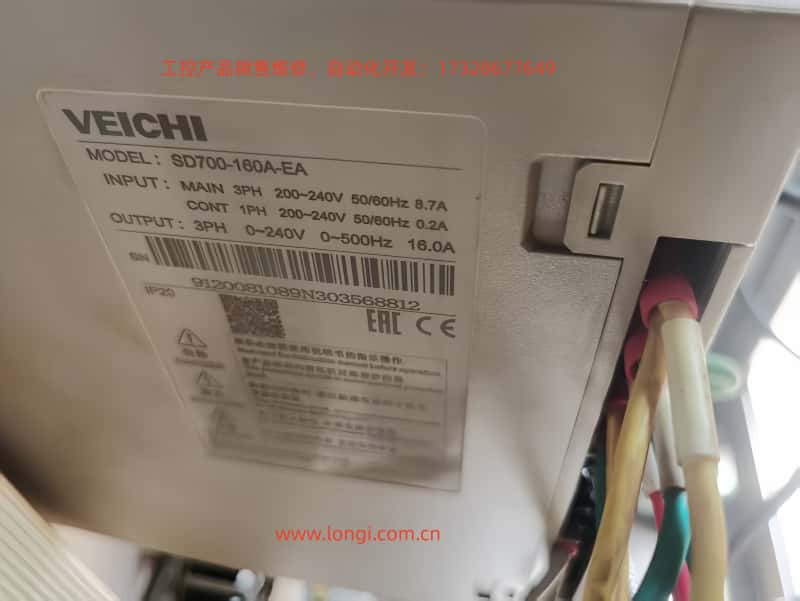

某CNCC加工中心使用SD700-7R6A驅動器，突然報 Er.022，無法啟動。

故障排查過程：

1. 軟複位：執行FN002後故障仍存在。

2. 參數檢查：發現 Pn100 被誤設為 “0”（默認值應為 “7”）。

3. 修正參數：將Pn100恢複為 “7” 後，故障清除。

4. 根因分析：操作人員誤操作導致參數丟失。

結論：

• Er.022 多由參數錯誤或編碼器異常引發。

• 軟複位 是第一步，無效時需深入檢查參數與硬件。

5. 伺服驅動器的預防性維護與優化

5.1 定期檢查與保養要點

1. 每日檢查：

• 確認驅動器麵板無報警。

• 檢查電機運行聲音是否異常（如雜音、振動）。

2. 每周檢查：

• 清潔驅動器散熱風扇及濾網。

• 檢查接線端子是否鬆動。

3. 每月檢查：

• 測量編碼器電池電壓（絕對值編碼器）。

• 檢查主回路電容是否膨脹。

4. 每年檢查：

• 使用 FN100（振動檢測） 評估機械狀態。

• 備份所有參數（Pn組）。

5.2 參數備份與恢複策略

• 使用 上位機軟件 定期備份參數（如SD700配套的調試軟件）。

• 備份文件應包括：

• Pn參數（控製參數）。

• Fn輔助功能設置。

• 內部位置數據（如原點偏移）。

• 恢複時，應逐步加載參數，避免批量寫入導致衝突。

5.3 環境與接線優化

1. 電磁兼容性（EMC）：

• 伺服電纜與信號線分開布線，距離≥30cm。

• 使用屏蔽線纜，並確保屏蔽層單端接地。

2. 電源質量：

• 使用穩壓電源，避免電壓波動超過±10%。

• 在主回路輸入端加裝 噪聲濾波器。

3. 接地規範：

• 確保驅動器、電機、控製櫃 共地，接地電阻≤1Ω。

• 避免接地環路（如多點接地導致幹擾）。

5.4 固件升級與兼容性管理

• 定期檢查廠商官網，下載最新固件。

• 升級前備份參數，並確認新固件與電機型號兼容。

• 升級過程中禁止斷電，以免導致EEPROM損壞。

6. 伺服係統的故障預測與智能化發展趨勢

6.1 基於數據分析的預測性維護

通過 IoT（物聯網） 與 大數據分析，實時監測：

• 電機溫度、振動、電流波動。

• 驅動器報警日誌與參數變化趨勢。

• 利用 機器學習算法 預測故障（如IGBT老化、編碼器失效）。

案例：
西門子、發那科等品牌已推出 雲端監控平台，通過AI分析曆史數據，提前1個月預警IGBT故障。

6.2 人工智能在伺服故障診斷中的應用

1. 故障自動分類：

• 通過 NLP（自然語言處理） 解析報警描述，自動匹配解決方案。

2. 智能參數優化：

• AI根據負載變化，動態調整 PID參數、增益設定。

3. 遠程專家係統：

• 結合 AR（增強現實），技術人員可通過智能眼鏡獲取實時指導。

6.3 工業4.0背景下的伺服係統智能化升級

• 數字孿生（Digital Twin）：

• 構建伺服係統的虛擬模型，模擬故障場景，優化參數。

• 邊緣計算（Edge Computing）：

• 在驅動器內嵌入 邊緣AI芯片，實時處理數據，減少雲端延遲。

• 自適應控製：

• 係統自動識別負載變化，切換控製模式（如從速度模式切換到轉矩模式）。

7. 結論與建議

7.1 總結

• Er.022 故障多由 參數錯誤、編碼器異常、固件損壞 引發，通過 軟複位（FN002） 可快速恢複。

• 預防性維護是減少故障的關鍵，應定期 備份參數、檢查接線、優化環境。

• 未來伺服係統將向 智能化、預測性維護 方向發展，結合 AI、IoT、數字孿生 提升可靠性。

7.2 建議

1. 對於工程師：

• 熟悉驅動器手冊，掌握 Fn輔助功能 的使用。

• 建立 參數備份庫，避免誤操作導致數據丟失。

2. 對於企業：

• 投資 智能監控係統，實現預測性維護。

• 定期培訓員工，提升故障診斷能力。

3. 對於設備集成商：

• 在係統設計階段考慮 EMC防護 與 接地規範。

• 選擇支持 遠程診斷 的伺服驅動器品牌。
