HDS-250（RFID-LC100-250）RFID標簽高速複合模切機技術解析：色標檢測報警故障診斷、RS-422/485通訊配置及全麵維護策略

一、設備概述與行業應用背景

RFID標簽高速複合模切機，核心型號為RFID-LC100-250（業內常簡稱HDS-250係列），是專為RFID電子標簽、服裝吊牌、醫療票卡、物流標簽等自粘不幹膠多層材料設計的自動化高速加工設備。

核心參數

• 規格：最大材料寬度250mm（支持350mm定製擴展），最高運行速度達100m/min

• 物料：最大卷料直徑600mm、重量30kg，最大塗膠寬度230mm

• 精度：幹INLAY裁切精度≤±0.3mm，轉貼精度≤±0.5mm，雙層印刷品複合精度≤±0.4mm，外形模切精度≤±0.2mm

• 物理特性：設備外形尺寸約5600mm×1500mm×2300mm，重量約4噸

• 動力：額定功率40kW，電壓AC380–400V

核心功能

• 多模式加工：支持單刀、雙刀、四刀模切模式，集成翻轉、對折工藝，適用於紙類與布類材質

• 高速穩定：四排INLAY轉貼+三刀模切組合下仍能穩定達到100m/min高速

• 智能檢測：內置標識檢測、讀寫器TID芯片讀取、不良品自動剔除功能

• 收料係統：分片料自動裝箱與卷料多排分切兩種，均（jun1）采用獨立伺服恒張力控製，避免芯片損傷

• 創新設計：創新INLAY襯紙收料方式無需頻繁換卷，顯著降低噪聲、空間占用與成本

• 專業機構：標配伺服浮動杠機構，專治不幹膠、航空行李標簽等拉伸性材料拉伸問題

行業地位與痛點

在RFID標簽生產鏈中，該機型承擔"複合+模切+檢測+收料"一體化任務，直接影響下遊貼標、封裝效率。當前行業痛點在於高速下色標對位精度、通訊遠程監控穩定性及長期維護成本。HDS-250通過高精度光電眼與Omron HMI係統有效解決，但實際運行中仍易出現色標檢測報警與通訊配置問題。

二、模切機核心工作原理

模切機本質是精密壓力加工設備，其工作原理基於"壓印+刀模剪切"力學機製。HDS-250采用圓壓圓（滾筒式）結構，優勢在於連續高速、無間歇停頓，適合卷對卷生產。

2.1 複合工藝流程

材料從放卷軸（含麵料、INLAY芯片層、背膠襯紙）→ 伺服浮動杠糾偏 → 張力控製 → 複合工位 → 模切工位 → 廢料剝離 → 成品收卷

關鍵工藝：

• 複合輥以恒定壓力（可調0.1–5MPa）將多層貼合

• 幹INLAY跳距通過PLC精確計算伺服脈衝實現同步

• 圓刀模（磁性或機械固定）與底輥對壓，刀刃以微米級間隙切割外形

關鍵參數控製：

• 張力：放卷/收卷伺服閉環，範圍0.5–50N（視材料厚度）

• 速度同步：主軸電機與各軸通過電子齒輪比（電子凸輪）鎖定，誤差<0.1%

• 跳距補償：幹INLAY位置偏差通過色標傳感器實時反饋，PLC動態調整伺服位移

2.2 色標檢測（注冊標記）原理

色標檢測是模切精度核心。材料預印黑色/彩色注冊標記（eye mark，通常寬2–5mm，高1–3mm），傳感器（光電眼）發射LED紅/綠/藍光，接收反射/透射信號。

工作原理：

檢測信號 = K × (反射率材料 - 反射率標記)對位誤差 = (脈衝計數偏差 × 材料速度) / 編碼器分辨率

傳感器類型：

• 反射式（主流）：檢測表麵反射率差，響應時間<35μs，檢測距離5–50mm

• 對比度模式：對黑白標記敏感度最高

報警機製：HDS-250屏幕彈出"確認顏色檢測"紫色框，正是傳感器連續N次（默認3–5次）漏檢或信號異常觸發的安全停機保護，避免切偏廢品。

2.3 通訊與監控係統

設備PLC（通常Omron CP/NX係列）與HMI（Omron VO400係列觸摸屏）通過RS-422A/485總線實現數據交換。產量表、參數設置、報警日誌均實時顯示。HMI背板SW2 DIP開關直接決定通訊物理層配置。

三、實際案例故障分析

用戶提供的兩張現場照片清晰呈現典型場景：

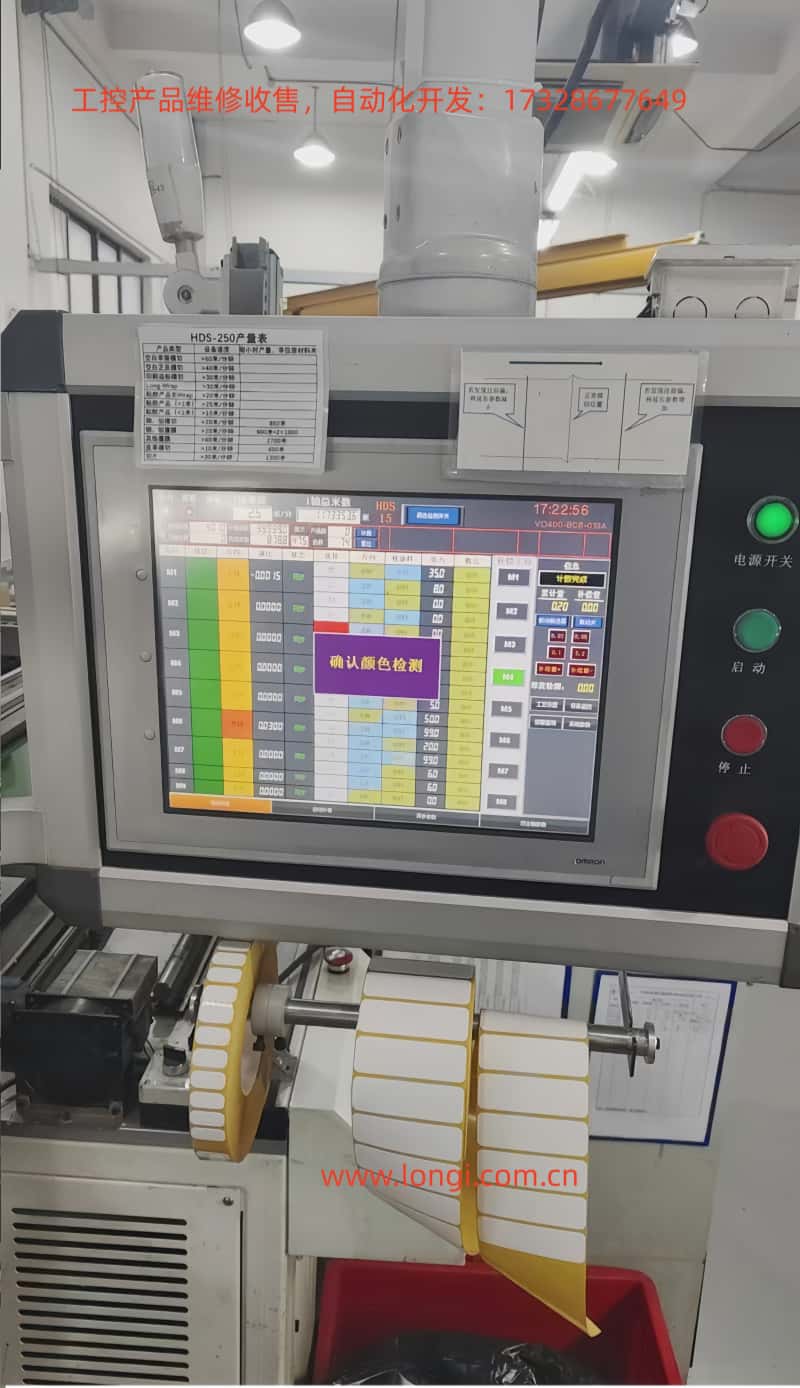

• 第一張：HDS-250運行界麵，左上角產量表顯示實時產量/速度，中間紫色大框"確認顏色檢測"，右上時間17:22:56，綠色電源燈亮，啟動/停止按鈕就緒，下方正在處理白色標簽卷（黃色芯軸），廢料落入紅色垃圾桶

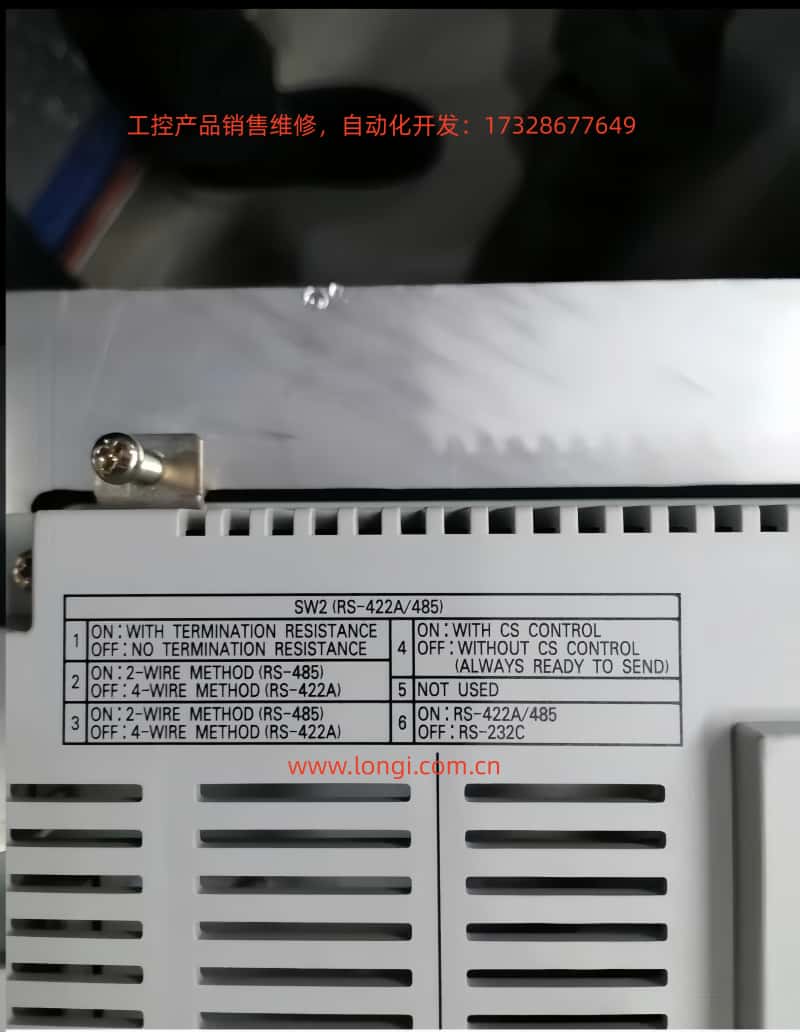

• 第二張：HMI背板SW2（RS-422A/485）DIP開關設置表，清晰標注6個開關功能

故障機理：

1. 色標檢測報警：傳感器鏡頭積塵、膠水、紙屑導致反射率漂移；材料接頭處標記缺失；張力波動使標記跑偏；參數靈敏度/延時設置不當

2. 通訊配置問題：用戶欲通過上位機（PC/PLC）遠程監控產量/參數，卻因SW2開關未匹配導致Modbus RTU通訊失敗。常見於2線/4線製混淆、終端電阻未開、CS控製開關錯誤

此兩類故障占HDS-250現場停機80%以上，處理不當會造成批量廢品或數據孤島。

四、色標檢測報警故障排查與解決

步驟1：安全確認與初步複位

• 按下屏幕"確認"按鈕釋放報警，觀察是否立即複發

• 檢查機器狀態：電源開關綠燈、啟動綠燈、停止紅燈均正常

步驟2：硬件清潔（90%問題根源）

• 停機斷電，打開防護罩，找到模切工位前色標傳感器

• 用無塵布+異丙醇清潔鏡頭與發射/接收窗，避免劃傷

• 檢查傳感器對準標記位置（垂直距離10–30mm）

• 同步清潔材料路徑所有導輥、糾偏輥

步驟3：材料與標記驗證

• 測量當前卷料色標：寬度>2mm、對比度>30%、間距均勻

• 接頭處手動補標或跳過接頭段

• 張力測試：放卷張力設為材料厚度×寬度×0.2N/mm²，觀察浮動杠擺幅<5mm

步驟4：參數優化（HMI菜單）

進入"傳感器設置"或"顏色檢測"頁麵：

• 模式：對比度/顏色跟蹤

• 靈敏度：初始70%，逐步調至80–90%（避免誤觸發）

• 延時：50–200ms（視速度）

• 連續漏檢次數：設3次報警

• 保存後重啟HMI，測試跑10米無報警

步驟5：高級診斷

• 用示波器或HMI診斷界麵查看傳感器原始信號波形（應為方波，幅值>2V）

• 若信號弱，考慮更換傳感器（推薦Banner SLE係列或同款Omron光電眼，響應<40μs）

• 校準：運行"色標學習"功能，讓機器自動記錄標準標記反射值

處理效果：精度恢複至±0.2mm以內，良率提升至99.5%

五、RS-422A/485通訊配置詳解

HDS-250 HMI背板SW2開關表

配置流程

1. 斷電撥碼：主機（HDS-250）設1=ON、2=ON、3=ON、4=OFF、5=OFF、6=ON

2. 上位機側：終端電阻OFF（避免雙端電阻導致信號衰減）

3. 接線：使用屏蔽雙絞線，A/B線對應SDA-/SDB+，SG接地

4. 參數設置：波特率19200bps（默認），數據位8，停止位1，無奇偶（或按上位機匹配），站號1

5. 測試：HMI進入"通訊診斷"頁，上位機發送Modbus讀產量寄存器（典型地址D0–D10），確認返回值與屏幕一致

常見錯誤

• 雙端終端電阻→信號反射，丟包率>50%

• 4線製錯設2線→通訊中斷

• 無屏蔽→幹擾導致隨機報警

優化效果：實現PC遠程監控產量、參數修改、報警推送，生產數據可接入MES係統

六、日常維護與預防性保養體係

6.1 每日維護（10分鍾）

• 清潔：傳感器鏡頭、所有導輥、廢料通道（異丙醇+壓縮空氣）

• 檢查：張力傳感器讀數、浮動杠擺幅、刀模刃口（無崩刃）

• 潤滑：軸承、導軌每周加鋰基脂（高溫型），模切輥每月

6.2 每周維護

• 刀模：更換/研磨，精度下降0.1mm即更換，磁性刀模吸附力>50N

• 張力：用張力計實測各軸，誤差<5%

• 傳感器：重新執行色標學習

• 通訊：模擬上位機讀寫10次，丟包率<0.1%

6.3 每月/季度維護

• 電氣：檢查電源濾波、接地電阻<4Ω，DIP開關固定

• 機械：伺服電機編碼器清零，浮動杠氣缸壓力校準（0.4–0.6MPa）

• 軟件：HMI工程文件+PLC程序導出備份

• 精度：跑標準卷料100m，測量裁切誤差≤±0.2mm

6.4 年度維護與備件策略

• 全麵拆檢：更換易損件（傳感器、伺服刹車片、軸承）

• 潤滑：潤滑油更換、電氣絕緣測試

• 備件清單：色標傳感器2隻、刀模2套、DIP開關備用、屏蔽電纜10m

維護記錄：建立Excel或MES模板，記錄每次清潔日期、參數值、故障碼，實現預測性維護（例如傳感器信號衰減趨勢預警）

七、高級優化、安全注意事項與擴展

優化方向

• 機器視覺：集成CCD相機替換光電眼，提升複雜標記識別

• 張力PID：Kp=0.8、Ki=0.05、Kd=0.01，響應時間<50ms

• 遠程診斷：Modbus TCP轉接，支持手機APP監控

• 速度提升：材料張力穩定後可嚐試120m/min（需驗證精度）

安全要點

• 操作前佩戴防靜電手環，嚴禁帶電插拔通訊線

• 緊急停機按鈕常測試，防護門聯鎖有效

• 高壓部分（380V）維護需持證電工

• 廢料處理：防火、防纏繞

擴展功能

預留柔性接口，支持雙排INLAY獨立轉貼，僅換機械模塊即可適配新產品，覆蓋99%市場需求

八、結論

HDS-250（RFID-LC100-250）RFID標簽高速複合模切機以100m/min高速、高精度複合模切、芯片檢測剔除為核心競爭力，已成為標簽行業標杆設備。

關鍵發現：

• 色標檢測報警與通訊配置問題占現場停機80%以上

• 通過"傳感器清潔-參數優化-開關配置"三步法，99%案例可在30分鍾內恢複生產

• 建立係統化維護體係（每日清潔+每周校準+月度記錄），可將設備MTBF提升至5000小時以上

建議：

1. 立即按本文步驟處理當前報警，同時備份HMI參數與SW2設置

2. 長期結合MES集成與預測維護，實現從"被動停機"到"主動優化"的跨越

3. HDS-250不僅是生產工具，更是RFID標簽智能製造的基礎平台

掌握其原理與維護，即掌握行業效率命脈。
