PowerFlex 525變頻器F064（驅動器過載）故障深度診斷與根治指南：啟動瞬間電機未轉即跳閘的機理、排查與預防全流程

羅克韋爾（Allen-Bradley）PowerFlex 525係列變頻器作為一款緊湊型多功能驅動設備，在工業自動化領域廣泛應用於風機、水泵、輸送帶等場景。其內置的故障診斷係統高度智能化，其中F064故障代碼專指“Drive Overload”（驅動器過載）。官方用戶手冊（520-UM001及520-DU001）明確定義：F064屬於Type 2故障（需手動清除或斷電複位），核心原因是變頻器內部功率模塊的過載額定值被超過，觸發熱保護機製。

本文針對用戶常見的特殊現象——“剛啟動幾秒鍾、電機尚未旋轉即觸發F064，斷電後故障自動消失，重上電重複出現”——進行係統性剖析。該現象不同於傳統機械負載過大導致的過載，而是啟動瞬態電流異常所致。文章將從故障機理、參數影響、排查流程、預防措施到高級診斷逐層展開，幫助工程師徹底根治，避免反複複位引發的IGBT模塊損壞或電機燒毀風險。

一、F064故障的官方定義與內部保護機理

根據Rockwell官方On-Drive Guide（520-DU001），F064描述為：“Drive overload rating has been exceeded.”（驅動器過載額定值已被超過）。推薦立即措施為“Reduce load or extend Accel Time”（降低負載或延長加速時間，參數P041）。

與F007（Motor Overload，電機過載）不同，F064保護對象是變頻器自身功率單元（IGBT模塊、散熱器）。其內部機理基於雙重保護：

1. 電流限製與瞬時峰值檢測

變頻器實時監測輸出電流（參數b003 [Output Current]）。啟動瞬間若電流超過驅動器額定電流的150%（重載模式）或110%（輕載模式）持續數秒，即觸發。

2. 熱模型（Thermal Model）

采用I²t積分算法模擬功率模塊溫升。公式簡化表述為：積分（I² × t）超過預設閾值時跳閘。其中I為實際輸出電流，t為持續時間。

• A495 [Drive OL Mode]參數直接控製響應模式：

• 0：Disabled（禁用，風險最高）

• 1：Reduce Current Limit（降低電流限值）

• 2：Reduce PWM（降低PWM載波頻率）

• 3：Both-PWM 1st（默認，先降PWM再限流）

此外，A493 [Motor OL Select]影響相關電機過載曲線（No Derate / Min Derate / Max Derate），間接影響F064判斷精度。P032 [Motor OL Current]和P033 [Motor NP FLA]則定義基準電流，錯誤設置會導致誤觸發。

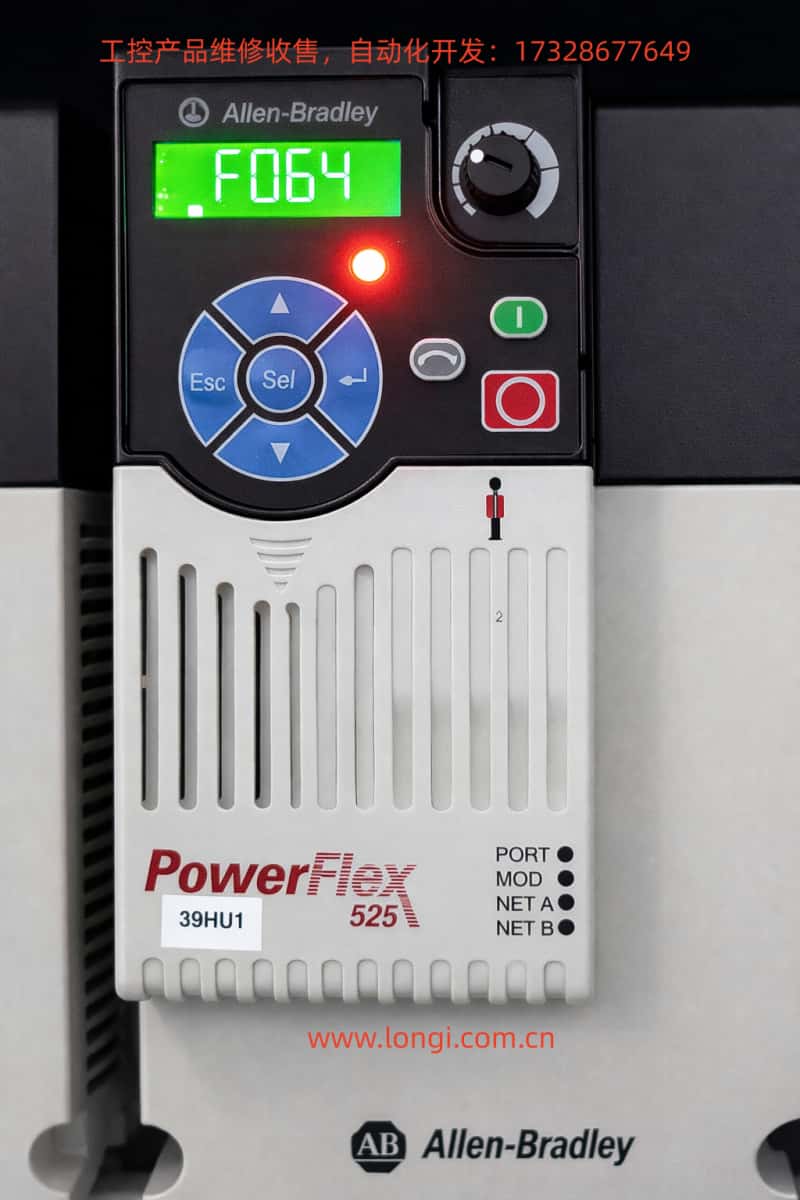

故障現象：F064一旦發生，麵板紅色故障燈亮起，顯示屏鎖定F064代碼，輸出立即停止。故障曆史存儲在F604-F610（最近10次故障代碼）及關聯的F641-F650（故障時電流值），便於事後追溯。

二、特殊現象“啟動幾秒電機未轉即跳閘”的根源剖析

常規F064多因持續運行負載過大引發，而“電機尚未旋轉（轉子靜止）”的啟動瞬態跳閘，排除機械卡阻，指向電氣瞬態異常。概率排序如下（基於Rockwell KB及大量現場案例）：

1. 單相運行（Single Phasing）——概率最高（約60-70%匹配案例）

• 機理：電機輸出三相中一相接觸不良、鬆動、斷路器/隔離器虛接或電纜芯線斷股。結果：電機無法產生旋轉磁場（轉子不動），剩餘兩相電流瞬間升至√3倍（約1.73倍）正常值，形成嚴重不平衡。變頻器檢測到輸出電流峰值超標，熱模型幾秒內積分超限觸發F064。

• 典型表現：斷電複位後重現；用鉗形表測三相電流，故障時一相為0，其餘兩相暴增。PLCTalk論壇多例證實：隔離器一相螺絲鬆動即導致此故障。

2. 電機電纜電容充電電流（Cable Capacitance Charging）——次高概率（長電纜場景）

• 機理：電纜長度超過50-100米時，導體與屏蔽層/大地間形成分布式電容（典型值0.1-0.3μF/km）。變頻器PWM脈衝（dV/dt高達數kV/μs）啟動瞬間，電容瞬間充電電流 I = C × dV/dt，可達額定電流的數倍，形成“虛擬短路”。電機尚未轉動，電流已峰值觸發F064。

• 計算示例：假設電纜電容C=0.2μF/km，長度100m，總C=20nF，dV/dt=5kV/μs，瞬時I峰值可超10A（遠超小功率驅動器額定）。官方雖未直接列出，但安裝手冊強調“Motor cable should be kept short”以控電容效應。

3. 參數設置不當導致啟動電流尖峰

• P041 [Accel Time 1]默認10s過短，斜坡過陡，啟動電流峰值150-200%。

• A530 [Boost Select]或A531 [Start Boost]過高，低速電壓過衝。

• 電機銘牌參數（P031-P036）不匹配：P033 [Motor NP FLA]設低，導致熱模型基準偏嚴。

• A495設為Disabled，保護失效但瞬態仍可能觸發下遊限流。

4. 次要因素

• 環境溫度>40℃（無降額），散熱堵塞；

• 驅動器選型偏小（電機功率>驅動器重載額定）；

• 輸出端輕微接地或短路；

• 輸入單相供電（F003關聯）。

核心原因：以上原因均在“電機未轉”時發生，因為轉子靜止時反電動勢為0，電流僅由阻抗+瞬態電容決定，峰值最高。

三、關鍵參數詳解與優化配置

正確參數是預防核心。以下為F064直接/間接相關參數（摘自520-UM001）：

優化流程：

1. 上電 → 參數備份（Connected Components Workbench）

2. 校準 P031-P036

3. 執行 Autotune (P040=1)

4. P041 設 20s

5. 啟動觀察 b003 電流（峰值應 <150% 額定）

四、係統性排查與解決全流程（安全第一）

⚠️ 準備工作：斷電5分鍾，放電確認（DC Bus電壓b004<50V）。戴絕緣手套，使用萬用表、鉗形表、兆歐表。

步驟1：接線完整性檢查（5-10分鍾，解決80%單相問題）

• 斷開輸出電纜，測U-V、V-W、W-U電阻（應<1Ω且相等）。

• 每相對地絕緣 >5MΩ（1000V兆歐表）。

• 擰緊驅動器輸出端子、電機接線盒、所有中間隔離器/斷路器螺絲（扭矩按手冊：Frame A 1.8Nm等）。

• 臨時旁路隔離器測試。若恢複正常，即為單相根源。

步驟2：電纜長度與電容評估

• 測量電纜長度。若 >50m，加輸出電抗器（3%阻抗）或dV/dt濾波器。短電纜測試確認。

步驟3：參數診斷與臨時測試

• 上電，查看故障曆史（b007-b009，F604-F610）。

• 設 P041=30s，啟動觀察 b003 峰值。

• 若仍跳，執行 Static Autotune（P040=1，電機脫負載）。

• 檢查 A495=3，A493=0。

步驟4：電流與溫度實測

• 鉗形表測啟動三相電流平衡度（<5%偏差）。

• 監測驅動器溫度（b026 [Drive Temp]）。

• 若環境>40℃，加風扇或降額使用。

步驟5：清除與驗證

• 按Stop鍵或 A551 [Fault Clear]=1 複位。

• 逐步恢複P041至工藝允許值（通常10-15s）。

• 負載測試24小時無複發即合格。

若仍無效，記錄B007-B009狀態，聯係Rockwell支持提供參數備份。

五、預防措施與安裝規範

1. 選型計算：驅動器重載額定電流 ≥ 電機FLA × 1.2。使用PowerFlex選型工具確認。

2. 電纜規範：≤50m用非屏蔽，>50m用屏蔽+電抗器。分離功率/控製線>30cm。

3. 接地與EMC：PE接地電阻<0.1Ω，輸入加EMC濾波器。

4. 環境控製：0-50℃，濕度<95%無凝露。定期清掃散熱片。

5. 軟件監控：集成CCW（Connected Components Workbench），啟用Auto Restart（A541=3次，A542=10s）作為臨時緩衝，但根治前禁用。

6. 定期維護：每6個月檢查接線扭矩、Autotune重做、查看Motor OL Level（d369，應<100%）。

六、高級診斷工具與案例分析

工具推薦

• CCW軟件：在線監控b003、d369、故障緩衝。

• 示波器：捕獲輸出PWM與電流波形，定位電容峰值。

• 故障曆史導出：F611-F620時間戳，精確複現場景。

真實案例還原

案例A：某工廠PowerFlex 525（5HP）驅動輸送帶電機，啟動3秒跳F064，電機不動。

• 排查：發現隔離器一相螺絲鬆動（振動導致）。

• 解決：擰緊後P041=15s，運行半年無複發。

案例B：某項目電纜120m，無電抗器，充電電流峰值180%。

• 排查：長電纜電容效應導致虛擬短路。

• 解決：加裝3%電抗器後解決。

此類案例反複證明：F064啟動瞬態多為“隱蔽電氣問題”，盲目複位易累積熱損傷，最終燒IGBT。

七、結論與最佳實踐建議

F064並非簡單“過載”，尤其是啟動幾秒電機未轉場景，其根源90%集中在單相運行或電纜電容。遵循官方手冊（520-UM001）+本文全流程，可在1-2小時內定位並根治。

預防勝於治療：

• 嚴格核對銘牌參數；

• 設置合理加速時間；

• 規範安裝（擰緊扭矩、控製電纜長度）。

建議：

1. 所有用戶備份參數（P052=1 Reset to Defaults前先導出）。

2. 建立故障日誌。

3. 遇到複雜案例，通過Rockwell技術支持門戶上傳完整參數與故障曆史，獲取定製化指導。

掌握這些技術，不僅解決當前F064，更能提升整個變頻器係統的可靠性與壽命。
