海天海邁克HI300/HI360係列驅動器ER053故障深度解析與解決指南
引言

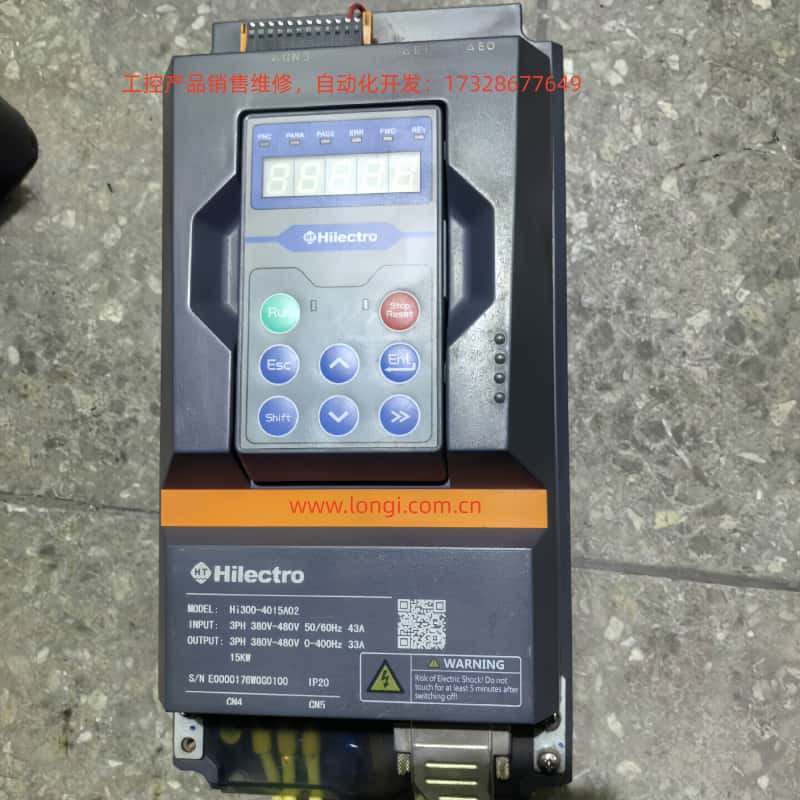

在注塑機、數控機床、包裝機械等工業自動化領域，海天海邁克（Hilectro）HI300/HI360係列驅動器憑借其高可靠性、精準的矢量控製性能及完善的保護功能，成為眾多設備製造商的核心動力解決方案。然而，即使是行業標杆產品，也難免會遇到故障——其中ER053“軟件欠壓”故障是用戶反饋最頻繁的問題之一。該故障會導致驅動器突然停機、電機停止運行，輕則造成生產中斷、原料浪費，重則損壞電機或負載機械。
本文將從故障定義、原因分析、排查步驟、解決措施、案例驗證及預防維護六大維度，對ER053故障進行係統性解析，幫助維護人員快速定位問題、高效解決故障，同時提供長期預防策略，保障設備穩定運行。
一、ER053故障的定義與典型現象
1.1 故障代碼含義
ER053是海天海邁克HI300/HI360係列驅動器的軟件欠壓保護故障，屬於電源類故障。根據廠家技術文檔，其觸發邏輯為：
驅動器內部CPU通過電壓傳感器采集輸入電源電壓，當檢測到線電壓有效值低於額定電壓的85%（如380V係統中低於323V），且持續時間超過軟件設定的延時閾值（通常為50-100ms）時，軟件算法判定為“欠壓”，觸發ER053故障並停機。
與硬件欠壓保護（如電壓繼電器直接切斷電源）不同，軟件欠壓保護更靈活——它通過算法過濾瞬時電壓波動（如10ms以內的下跌），避免誤停機，但也可能因算法誤判或參數設置不當引發故障。
1.2 典型故障現象
ER053故障的表現具有明顯的“電源相關”特征，維護人員可通過以下現象快速識別：

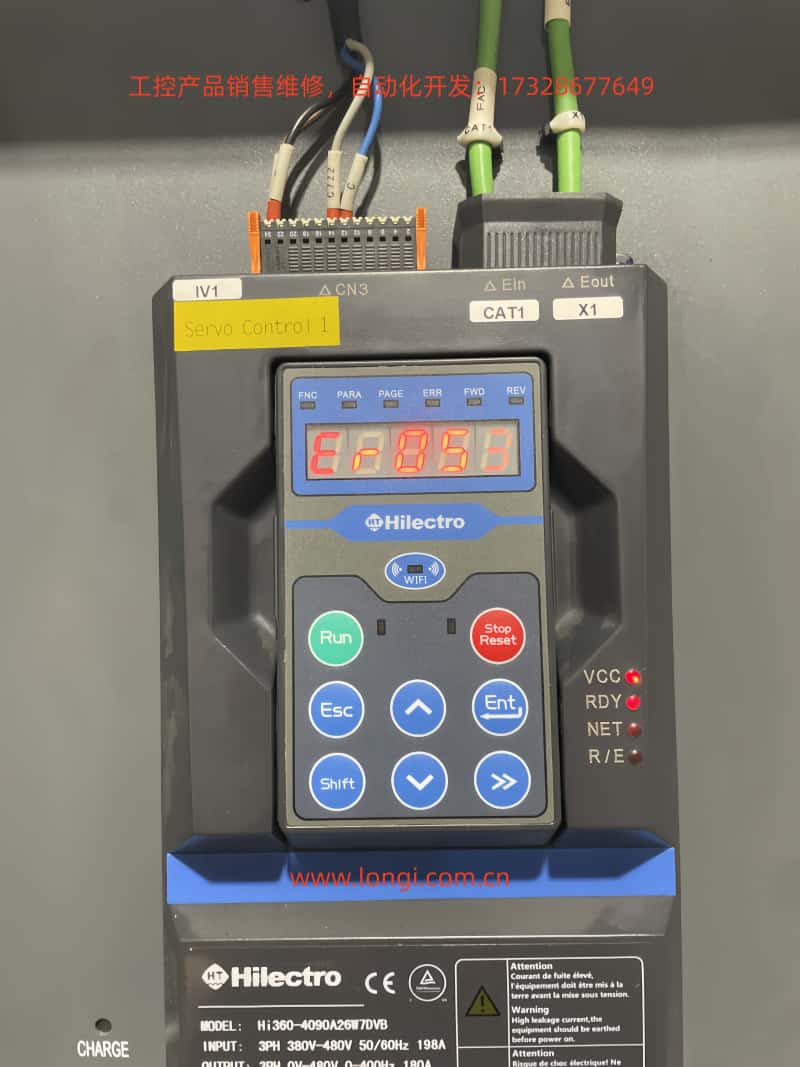

顯示麵板：操作麵板紅色背光顯示“ER053”故障代碼，部分型號伴隨“滴滴”報警聲；
指示燈狀態：“RDY”（準備就緒）燈閃爍或熄滅，“VCC”（電源）燈常亮但“NET”（網絡）燈可能閃爍；
設備狀態：電機突然停止運行，負載機械（如注塑機螺杆、機床工作台）卡頓或靜止；
伴隨現象：故障發生時，車間燈光可能短暫變暗，或附近大型設備（如空壓機、電焊機）啟動。
二、ER053故障的深度原因分析
ER053的核心是“輸入電源電壓不足”，但誘因涉及電源側、線路側、負載側及驅動器內部四大維度，需逐一拆解：
2.1 電源側：電網波動或瞬時停電
電網是驅動器的動力來源，其穩定性直接影響驅動器運行。常見問題包括：
瞬時停電：大型設備（如100kW空壓機、起重機）啟動時，電網電流驟增，導致電壓瞬間下跌（可低至額定電壓的50%以下），持續時間5-100ms。例如，某注塑機廠附近空壓機啟動時，驅動器輸入電壓從380V跌至280V，持續60ms，觸發ER053；
電壓長期偏低：偏遠地區或老舊電網電壓長期低於驅動器最低輸入要求（HI360係列為380V±10%），如某機床廠電網電壓常年維持在350V，驅動器因“臨界欠壓”頻繁報錯；
缺相或相序錯誤：雖缺相通常觸發ER001故障，但若缺相導致剩餘兩相電壓失衡，軟件可能誤判為欠壓（需結合其他故障代碼判斷）。
2.2 線路側：接線鬆動或電纜缺陷
輸入線路的接觸電阻或電纜損耗會導致“實際輸入電壓”低於“電源端電壓”，是ER053的常見誘因：
接線鬆動：驅動器輸入端子（L1/L2/L3）螺絲未擰緊、銅鼻子氧化（發黑），導致接觸電阻增大。例如，某用戶L1端子螺絲扭矩僅8N·m（標準為15-20N·m），電流100A時電壓降達50V，實際輸入電壓從380V降至330V；
電纜破損：電纜因長期彎曲、摩擦導致絕緣層破損，或銅芯氧化（電阻增大）。如某設備電纜使用5年，銅芯電阻從0.1Ω增至0.5Ω，電流150A時電壓降75V；
接地不良：PE接地電阻過大（＞4Ω），導致電壓檢測參考點偏移。例如，某用戶接地線接在水管上，接地電阻10Ω，檢測電壓誤差達20V。
2.3 負載側：負載突變或過載
負載的突然變化會導致電機電流驟增，拉低電源電壓，觸發欠壓：
負載卡滯：注塑機螺杆被冷料卡住、機床絲杠軸承損壞，導致負載轉矩突然增大。電機為克服負載，電流驟升（可達額定電流2-3倍），電源電壓被拉低。例如，某注塑機螺杆卡滯時，電流從120A升至250A（額定180A），電壓從380V跌至310V；
過載運行：長期超過電機額定負載（如注塑機注射壓力超設定值），導致電流持續過大，電壓下降。某用戶為提高產量，將注射壓力從100bar調至150bar，電機電流持續超額定，驅動器頻繁報ER053。
2.4 驅動器內部：檢測電路或軟件問題
若電源、線路、負載均正常，需考慮驅動器內部故障：
電壓傳感器損壞：霍爾電壓傳感器（檢測輸入電壓）因過熱、老化導致輸出電壓偏低。例如，某驅動器傳感器輸出電壓始終為1.2V（正常2.5V），即使輸入電壓正常也報ER053；
采樣電路故障：采樣電阻（如10kΩ）阻值變大、電容漏電，導致采樣電壓偏低。某驅動器采樣電阻增至15kΩ，采樣電壓從2V降至1.5V，軟件誤判為欠壓；
軟件算法誤判：早期軟件版本（如HI360 V1.0）對電壓波動的過濾邏輯存在bug，當電壓波動超過±10%時誤報ER053，升級至V1.1後故障消失。
三、ER053故障的係統化排查步驟
排查ER053需遵循“從外到內、從簡單到複雜”原則，避免盲目拆機。以下是標準化流程：
3.1 第一步：收集故障信息（關鍵！）
詢問操作人員：故障發生時的設備狀態（啟動/運行/停止）、負載情況（是否卡料/過載）、周圍環境（是否有設備啟動/雷電）、之前操作（是否改參數/換電纜）；
觀察現象：記錄故障代碼（是否伴隨其他代碼）、指示燈狀態（RDY/VCC燈）、電機聲音（是否有異響）、負載狀態（如螺杆是否卡住）；
查看曆史記錄：HI360係列支持存儲最近10次故障，通過“PARA-97”參數查看故障時間、電壓值，判斷是否為重複性故障。
3.2 第二步：檢查輸入電源（基礎排查）
工具：萬用表（Fluke 15B+，交流電壓檔）、示波器（帶寬≥1MHz，采樣頻率≥10MS/s）、驗電筆。
操作步驟：
切斷驅動器電源，用驗電筆確認輸入端子無電壓；
打開接線蓋，找到輸入端子（L1/L2/L3/N/PE）；
測線電壓：L1-L2/L2-L3/L3-L1，正常應為380-480V（HI360範圍），偏差≤±5%；
測零地電壓：N-PE，正常＜2V（接地良好）；
測電壓波形：用示波器捕捉瞬時下跌（如低於320V且持續＞50ms）；
檢查電源開關/熔斷器：有無燒蝕、鬆動。
判斷標準：電壓低於380V或有瞬時下跌→電源側問題；電壓正常→進入下一步。
3.3 第三步：檢查接線與電纜（高頻故障點）
工具：螺絲刀（扭矩扳手）、酒精（清潔氧化層）、萬用表（電阻檔）。
操作步驟：
切斷電源，拆下輸入電纜銅鼻子；
檢查銅鼻子：是否氧化（發黑），用酒精擦拭或更換鍍錫銅鼻子（抗氧化）；
檢查電纜：絕緣層是否破損，用萬用表測芯線電阻（正常＜0.1Ω/m）；
重新接線：擰緊螺絲（扭矩15-20N·m），確保銅鼻子與端子緊密接觸；
檢測接地：測PE端子與接地極電阻（＜4Ω），若接地極是水管/鋼筋，需確認接地良好。
判斷標準：銅鼻子氧化/螺絲鬆動/電纜破損→修複後測試；接線正常→進入下一步。
3.4 第四步：檢查負載情況（易忽略點）
工具：鉗形電流表（Fluke 376 FC）、手動盤車工具（機床手輪）。
操作步驟：
切斷電源，用手動盤車工具轉動負載（如注塑機螺杆），檢查是否卡滯；
檢查負載機械：軸承是否損壞（異響/發熱）、傳動帶是否鬆弛/斷裂、絲杠是否有異物；
測電機電流：電源接通時，用鉗形表測電機運行電流（＜額定電流，如HI360-4090A26W7DVB額定180A）；
核對電機參數：確認驅動器中“額定電壓/電流/極對數”與實際電機一致（如參數錯誤會導致轉矩計算錯誤）。
判斷標準：負載卡滯/過載→修複負載；負載正常→進入下一步。
3.5 第五步：驅動器內部檢查（專業人員操作）
工具：螺絲刀、萬用表（直流電壓檔）、示波器、替換元件（電壓傳感器）。
操作步驟：
切斷電源，等待5分鍾（電容放電）；
拆開外殼，找到電源板上的電壓檢測電路（霍爾傳感器、采樣電阻、運算放大器）；
測傳感器輸出：霍爾傳感器輸出應為2-3V（對應380-480V輸入）；
測采樣電阻：阻值應與標稱一致（如10kΩ±1%）；
測運算放大器電源：±15V是否正常；
更換元件：若傳感器/電阻損壞，用原廠配件替換；
升級軟件：查看“PARA-99”參數（軟件版本），若過舊聯係廠家升級。
判斷標準：內部元件損壞→更換後測試；軟件問題→升級後故障消失。
四、ER053故障的針對性解決措施
根據排查結果，采取以下措施：
4.1 電源側問題解決方案
瞬時停電：加裝UPS（如山特C10KS，容量10kVA）或穩壓電源（SBW-100kVA），隔離電網波動；
電壓長期偏低：聯係電力部門調壓，或更換寬電壓驅動器（HI300支持340-480V輸入）；
缺相/相序錯誤：安裝相序保護器，確保輸入相序正確。
4.2 線路側問題解決方案
接線鬆動：使用扭矩扳手（15-20N·m）擰緊螺絲，更換鍍錫銅鼻子；
電纜破損：更換符合電流要求的YJV電纜（180A用70mm²），避免彎曲過度（彎曲半徑≥10倍直徑）；
接地不良：埋設專用接地極（角鋼，電阻＜4Ω），使用黃綠雙色接地線（截麵≥16mm²）。
4.3 負載側問題解決方案
負載卡滯：清理異物（如注塑機冷料），更換損壞軸承/傳動帶；
過載運行：降低負載轉矩（如注塑機降低注射壓力），調整驅動器“轉矩提升”參數（避免過大）；
電機參數錯誤：重新設置驅動器中的電機參數（如“PARA-01”額定電壓、“PARA-02”額定電流）。
4.4 驅動器內部問題解決方案
五、典型案例驗證
案例1：注塑機ER053故障（接線鬆動）
故障現象：某注塑機HI360-4090A26W7DVB驅動器每小時報ER053 2-3次，伴隨“滴滴”報警。
排查過程：
案例2：機床ER053故障（電網瞬時停電）
故障現象：某機床HI300-220A驅動器在附近空壓機啟動時，頻繁報ER053，工作台停止移動。
排查過程：
案例3：驅動器ER053故障（內部傳感器損壞）
故障現象：某用戶HI360驅動器顯示ER053，但輸入電壓385V，接線無鬆動。
排查過程：
六、ER053故障的預防措施
6.1 定期維護（關鍵！）
每月：檢查輸入接線（擰緊螺絲、清潔氧化層）；
每季度：檢測電源電壓（記錄波動情況）；
每半年：檢查負載機械（清理異物、更換磨損部件）；
每年：驅動器內部清潔（壓縮空氣吹灰塵），檢測接地電阻（＜4Ω）。
6.2 操作規範
免頻繁啟動停止（注塑機每小時≤10次）；
嚴禁過載運行（嚴格設置“最大電流”參數，如HI360“PARA-12”）；
禁止隨意修改參數（如“欠壓閾值”“轉矩提升”），需廠家指導。
6.3 環境要求
6.4 人員培訓
七、注意事項
安全第一：檢查電源前必須切斷電源，用驗電筆確認無電壓；避免觸摸高壓元件（電容、整流橋）；
工具使用：萬用表選對檔位（交流電壓檔測電源），示波器注意接地；
參數修改：修改前備份參數（“PARA-98”），禁止修改廠家默認參數（“PARA-00”初始化）；
售後支持：內部故障勿自行維修，聯係廠家售後；禁止使用非原廠配件。
八、總結
ER053“軟件欠壓”故障是海天海邁克HI300/HI360係列驅動器的常見問題，其核心是“輸入電源電壓不足”，但誘因涉及電源、線路、負載及內部電路四大維度。通過係統化排查步驟（收集信息→檢查電源→檢查接線→檢查負載→內部檢測），可快速定位故障原因；針對不同原因采取針對性解決措施（加裝UPS、擰緊接線、清理負載、更換傳感器），大部分故障可高效解決。
預防ER053的關鍵是定期維護、規範操作、改善環境。維護人員需重視接線檢查、電源檢測及負載監控，避免因小問題引發大故障。若遇到內部電路問題，應及時聯係廠家技術支持，避免自行維修擴大損失。
隨著工業自動化的發展，驅動器的可靠性直接影響生產效率。通過本文的分析，希望能幫助維護人員更好地理解ER053故障，提高故障處理效率，為企業生產保駕護航。
