博騰變頻器A900 ERR06恒速過流故障深度排查與解決指南

一、引言

在工業自動化領域，博騰（BOTTEN）A900係列通用矢量控製變頻器憑借其高可靠性、精準的矢量控製性能，廣泛應用於風機、水泵、傳送帶、機床等恒轉矩/變轉矩負載場景。然而，作為變頻器常見故障之一，ERR06（恒速運行中過流） 常常讓維修人員頭疼——它不僅會導致設備停機，還可能損壞電機或變頻器模塊。本文將結合博騰A900的技術手冊、實際維修案例及行業經驗，從故障定義、原因分析、排查流程、解決方法四大維度，係統解析ERR06故障的解決邏輯，為維修人員提供一份可落地的“故障排查手冊”。

二、ERR06故障的定義與觸發機製

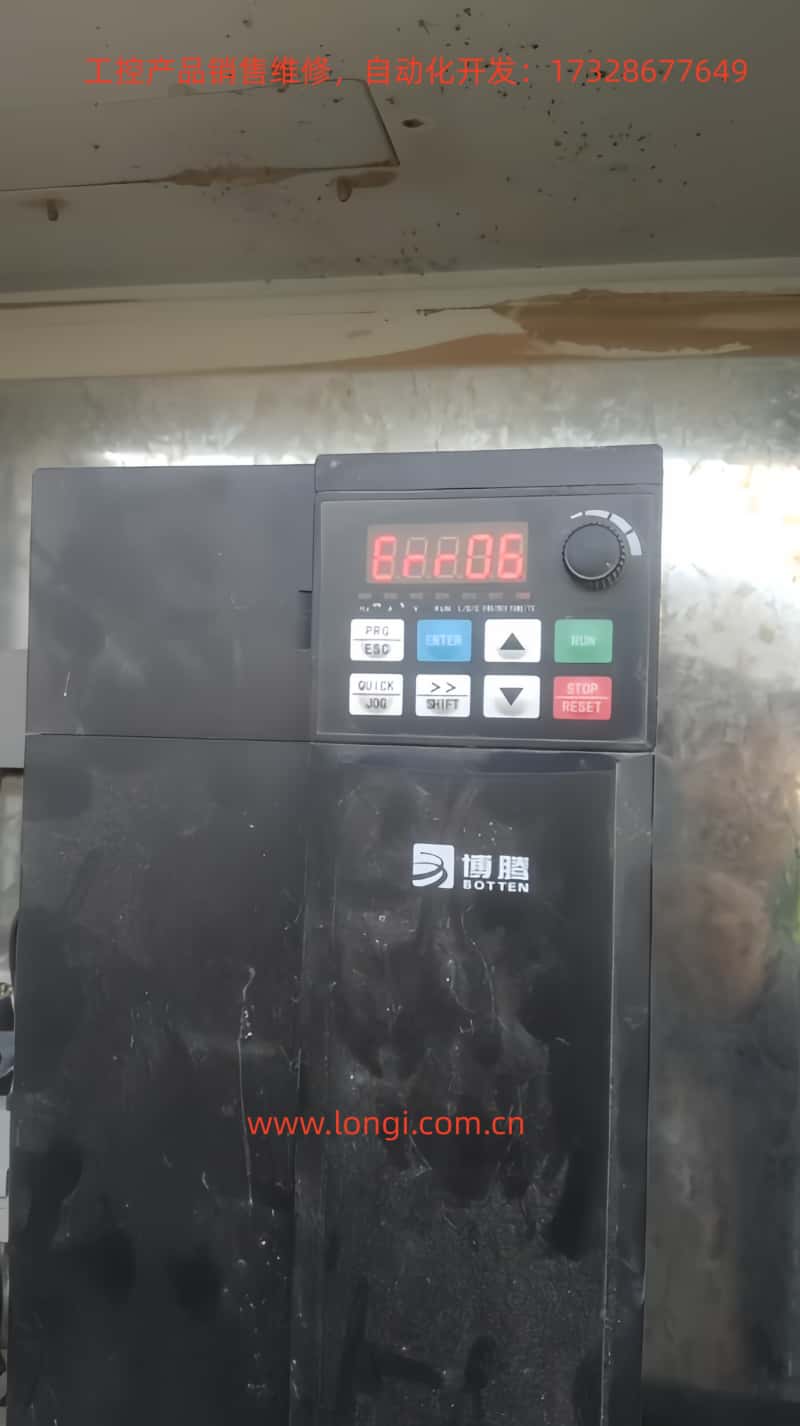

根據《博騰A900係列通用矢量控製變頻器用戶手冊》，ERR06 對應的故障名稱是“恒速運行中過流”，其觸發條件為：

變頻器在恒速運行階段（即輸出頻率穩定在設定值，無加速/減速過程），檢測到輸出電流超過額定電流的1.5倍（具體閾值可通過參數調整），且持續時間超過1秒（默認設置），則觸發過流保護，變頻器立即停止輸出並顯示ERR06。

需注意的是，ERR06與“加速過程中過流（ERR04）”“減速過程中過流（ERR05）”的核心區別在於：故障發生在“恒速階段”，而非動態調整階段。這意味著故障根源更傾向於負載突變、參數錯誤或外部電路問題，而非加速/減速的動態過程。

三、ERR06故障的核心原因分析

結合手冊中的“故障報警及對策”表及實際維修經驗，ERR06的原因可歸納為五大類，按發生頻率從高到低排序如下：

1. 變頻器輸出回路存在接地/短路（占比約40%）

輸出回路是變頻器與電機之間的“能量傳輸通道”，若電纜、接線端子或電機繞組出現接地短路（如電纜絕緣破損、電機繞組碰殼）或相間短路（如電纜芯線粘連），會導致輸出電流急劇增大，觸發過流保護。

• 常見場景：電纜被老鼠咬破、穿牆處絕緣層磨損、接線端子鬆動導致虛接、電機繞組因受潮短路。

• 技術原理：短路時，回路電阻趨近於零，根據歐姆定律（I=U/R），電流會瞬間飆升至額定值的數倍，遠超變頻器的過流閾值。

2. 電機參數設置錯誤（占比約30%）

博騰A900的矢量控製依賴準確的電機參數（如額定功率、額定電壓、額定電流、極對數、轉子電阻），若參數與電機銘牌不符，會導致變頻器轉矩計算錯誤，進而使電機電流異常增大。

• 常見錯誤：

• 額定電流設置偏小（如電機實際額定電流37A，卻設為32A）；

• 極對數設置錯誤（如2極電機設為4極，導致同步轉速計算錯誤）；

• 未進行“電機參數辨識”（矢量控製需通過辨識獲取電機的精確參數，否則控製精度下降）。

• 技術原理：矢量控製中，變頻器需根據電機參數計算轉矩電流和勵磁電流，若參數錯誤，會導致勵磁電流不足，電機為維持轉矩需增大定子電流，最終觸發過流。

3. 輸入電壓偏低或缺相（占比約15%）

變頻器的直流母線電壓（約為輸入電壓的1.35倍，如380V輸入對應537V直流母線）是輸出電壓的基礎。若輸入電壓低於額定值的85%（如380V輸入降至320V以下），會導致直流母線電壓不足，變頻器無法輸出足夠的電壓維持電機恒速運行，電機為克服負載需增大電流，從而觸發過流。

• 常見場景：電網電壓波動（如工廠高峰期電壓下降）、輸入電纜過長（線路損耗大）、缺相（如熔斷器熔斷）。

4. 運行中突加負載（占比約10%）

若負載在恒速階段突然增大（如傳送帶卡滯、泵葉輪堵塞、風機積灰），超過電機的額定負載能力，會導致電機電流急劇上升。此時，變頻器的過流保護會快速響應，觸發ERR06。

• 常見場景：

• 機械負載卡滯（如軸承損壞、齒輪齧合不良）；

• 工藝負載突變（如注塑機合模時壓力驟增）；

• 負載異物卡入（如傳送帶卷入雜物）。

5. 變頻器選型偏小（占比約5%）

若變頻器的額定功率小於電機功率（如15KW變頻器驅動18.5KW電機），或過載能力不足（如負載需1.5倍過載，而變頻器僅支持1.2倍），會導致恒速階段電流超過變頻器的承受極限，觸發過流。

• 常見誤區：認為“變頻器功率略小於電機功率即可”，忽略了負載的過載需求（如風機、水泵的啟動過載）。

四、ERR06故障的逐步排查流程

針對ERR06故障，建議遵循“先外後內、先易後難”的排查原則，具體步驟如下：

步驟1：檢查外部電路（輸入/輸出/電機）

目標：排除外部電路的短路、接地或電壓異常。

• 操作1：測量輸入電壓
  用萬用表測量變頻器輸入端子（R/S/T）的電壓，確認是否在380V±15%（即323V-437V）範圍內，且無缺相（三相電壓差≤5%）。若電壓偏低，需檢查電網線路或加裝穩壓器；若缺相，需更換熔斷器或修複線路。

• 操作2：檢查輸出電纜與電機

• 用搖表（絕緣電阻測試儀）測量輸出電纜（U/V/W）的絕緣電阻，要求≥1MΩ（若低於此值，說明電纜絕緣破損）；

• 拆開電機接線盒，測量繞組電阻（U-V、V-W、W-U），要求三相平衡（差值≤2%），且無接地（繞組與機殼電阻≥1MΩ）；

• 檢查電纜接線端子是否鬆動（用螺絲刀擰緊，避免虛接）。

步驟2：核對電機參數設置

目標：確保變頻器中的電機參數與銘牌一致。

• 操作1：進入參數設置界麵
  按下變頻器麵板的PRG鍵，進入“功能參數組”菜單，選擇P1組（電機參數組）（參考手冊中的“功能碼組織方式”：P0~PF為基本功能，P1為電機參數）。

• 操作2：修改參數

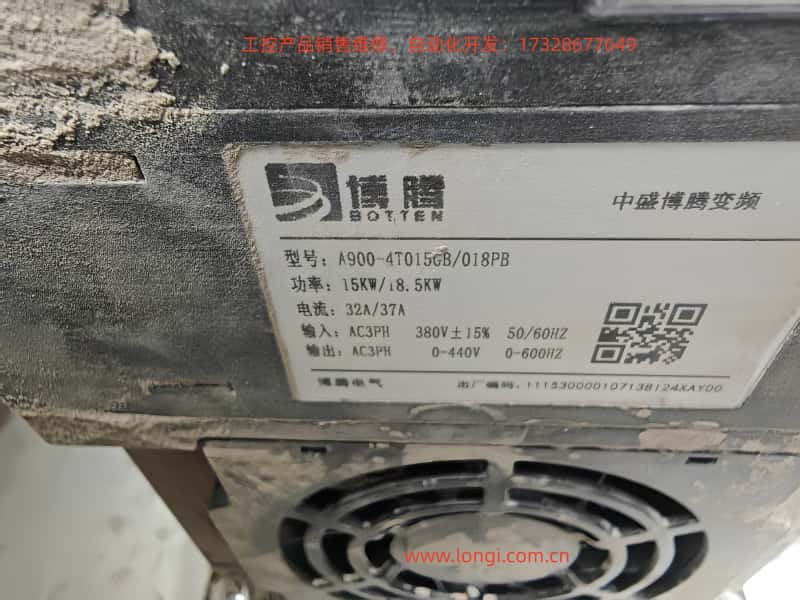

  對照電機銘牌，修改以下關鍵參數（以博騰A900-4T015GB為例）：

  參數號	參數名稱	電機銘牌值（18.5KW）	設置值
  P1-01	電機額定功率	18.5KW	18.5
  P1-02	電機額定電壓	380V	380
  P1-03	電機額定電流	37A	37
  P1-04	電機額定頻率	50Hz	50
  P1-05	電機極對數	2（4極電機）	2

• 操作3：電機參數辨識（關鍵）
  博騰A900支持自動電機參數辨識（需電機空載），操作流程：

1. 按下PRG鍵進入P1組，選擇P1-06（參數辨識選擇），設為“1”（啟動辨識）；

2. 按下ENTER鍵確認，變頻器會自動輸出低頻電壓，測量電機的電阻、電感等參數；

3. 辨識完成後，P1組參數會自動更新，需保存（按下ENTER鍵）。

步驟3：檢查負載與機械係統

目標：排除負載突變或機械故障。

• 操作1：觀察負載運行狀態
  啟動變頻器，觀察負載（如風機、水泵）的運行情況：

• 是否有異響（如軸承損壞的“嗡嗡聲”、卡滯的“摩擦聲”）；

• 是否有振動（如傳送帶張緊度不足導致的跳動）；

• 是否有過熱（如電機外殼溫度超過80℃，用紅外測溫儀測量）。

• 操作2：測試負載轉矩
  用鉗形電流表測量電機的實際電流，與變頻器顯示的電流對比（若差異超過10%，說明變頻器電流檢測有問題）；
  若實際電流超過電機額定電流（如37A電機運行電流達45A），說明負載超過額定值，需調整負載（如清理泵內雜物、調整傳送帶張緊度）。

步驟4：檢查變頻器內部硬件

目標：排除變頻器本身的故障（如IGBT模塊損壞、電流傳感器故障）。

• 操作1：檢查直流母線電壓
  斷開電源，等待5分鍾（讓直流母線電容放電），打開變頻器外殼，用萬用表測量直流母線端子（P/N）的電壓，正常情況下應為537V左右（380V輸入）。若電壓過低，說明整流橋或電容故障。

• 操作2：檢查IGBT模塊
  用萬用表的二極管檔測量IGBT模塊的U/V/W端子與P/N端子之間的正向壓降（正常為0.3-0.7V），若某相壓降為0或無窮大，說明IGBT模塊損壞（需更換）。

• 操作3：檢查電流傳感器
  電流傳感器（如霍爾傳感器）用於檢測輸出電流，若傳感器鬆動或損壞，會導致電流檢測誤差。可通過替換法驗證（用同型號傳感器替換，若故障消失，說明原傳感器損壞）。

步驟5：優化參數設置（針對矢量控製）

若以上排查均無問題，需檢查矢量控製相關參數，避免因參數設置不當導致過流：

• 轉矩提升（P0-10）：若設置過高，會導致低頻時電流過大，恒速時也可能過流。建議根據負載類型調整（恒轉矩負載設為5-10%，降轉矩負載設為0-5%）；

• V/F曲線（P0-11）：選擇與負載匹配的曲線（如風機/水泵選“降轉矩曲線”，傳送帶選“恒轉矩曲線”）；

• 過流保護閾值（P0-12）：若負載需短期過載（如1.2倍額定電流），可適當提高閾值（但不得超過變頻器的最大允許電流，如博騰A900-4T015GB的最大電流為37A）。

五、ERR06故障的解決案例

案例1：輸出電纜絕緣破損導致過流

故障場景：某化工廠的博騰A900-4T015GB變頻器驅動15KW水泵，運行中頻繁出現ERR06。
排查過程：

1. 測量輸入電壓（385V，正常）；

2. 用搖表測量輸出電纜，發現U相電纜絕緣電阻僅0.2MΩ（遠低於1MΩ）；

3. 拆開電纜，發現穿牆處絕緣層被老鼠咬破，芯線與牆體接觸（接地短路）。
   解決方法：更換破損電纜，用絕緣膠帶包裹穿牆處，重新測量絕緣電阻（≥5MΩ），故障消失。

案例2：電機參數設置錯誤導致過流

故障場景：某機械廠的博騰A900-4T018PB變頻器驅動18.5KW電機，啟動後恒速運行1分鍾即報ERR06。
排查過程：

1. 檢查外部電路（電纜、電機）均正常；

2. 核對電機參數，發現P1-03（額定電流）設為32A（實際電機額定電流37A）；

3. 重新設置P1-03為37A，並進行電機參數辨識。
   解決方法：參數修改後，變頻器顯示電流穩定在35A（接近額定值），故障未再出現。

案例3：負載突加導致過流

故障場景：某傳送帶係統的博騰A900變頻器，在輸送重物時頻繁報ERR06。
排查過程：

1. 測量輸入電壓（375V，正常）；

2. 檢查電機參數（正確）；

3. 觀察負載，發現傳送帶滾筒軸承損壞，導致卡滯，負載轉矩驟增。
   解決方法：更換軸承，調整傳送帶張緊度，故障消失。

六、ERR06故障的預防措施

為避免ERR06故障複發，需做好日常維護與預防性檢查：

1. 定期檢查外部電路：每月用搖表測量輸出電纜絕緣電阻（≥1MΩ），緊固接線端子；

2. 校準電機參數：更換電機或變頻器後，必須重新設置電機參數並進行辨識；

3. 監控輸入電壓：安裝電壓監測裝置，當電壓低於323V時報警；

4. 維護負載設備：定期清理風機/水泵的積灰，檢查傳送帶的張緊度和軸承狀態；

5. 合理選型：根據負載類型（恒轉矩/降轉矩）和過載需求選擇變頻器（如18.5KW電機需選18.5KW或更大功率的變頻器，過載能力需滿足1.2倍/60秒）。

七、結語

博騰變頻器A900的ERR06故障雖常見，但通過“先外後內、先易後難”的排查流程，結合參數核對、負載檢查、硬件檢測三大手段，可快速定位並解決問題。關鍵在於：

• 重視外部電路的檢查（占故障的40%以上）；

• 確保電機參數的準確性（矢量控製的核心）；

• 關注負載變化（突加負載是恒速過流的重要原因）。

對於維修人員而言，不僅要掌握故障排查的技巧，更要理解變頻器的控製原理（如矢量控製的轉矩計算、過流保護機製），才能從根源上避免故障複發。希望本文能為工業現場的變頻器維護提供實用參考，提升設備運行的可靠性。
