中泰威變頻器ZTW750係列手冊使用指南

引言

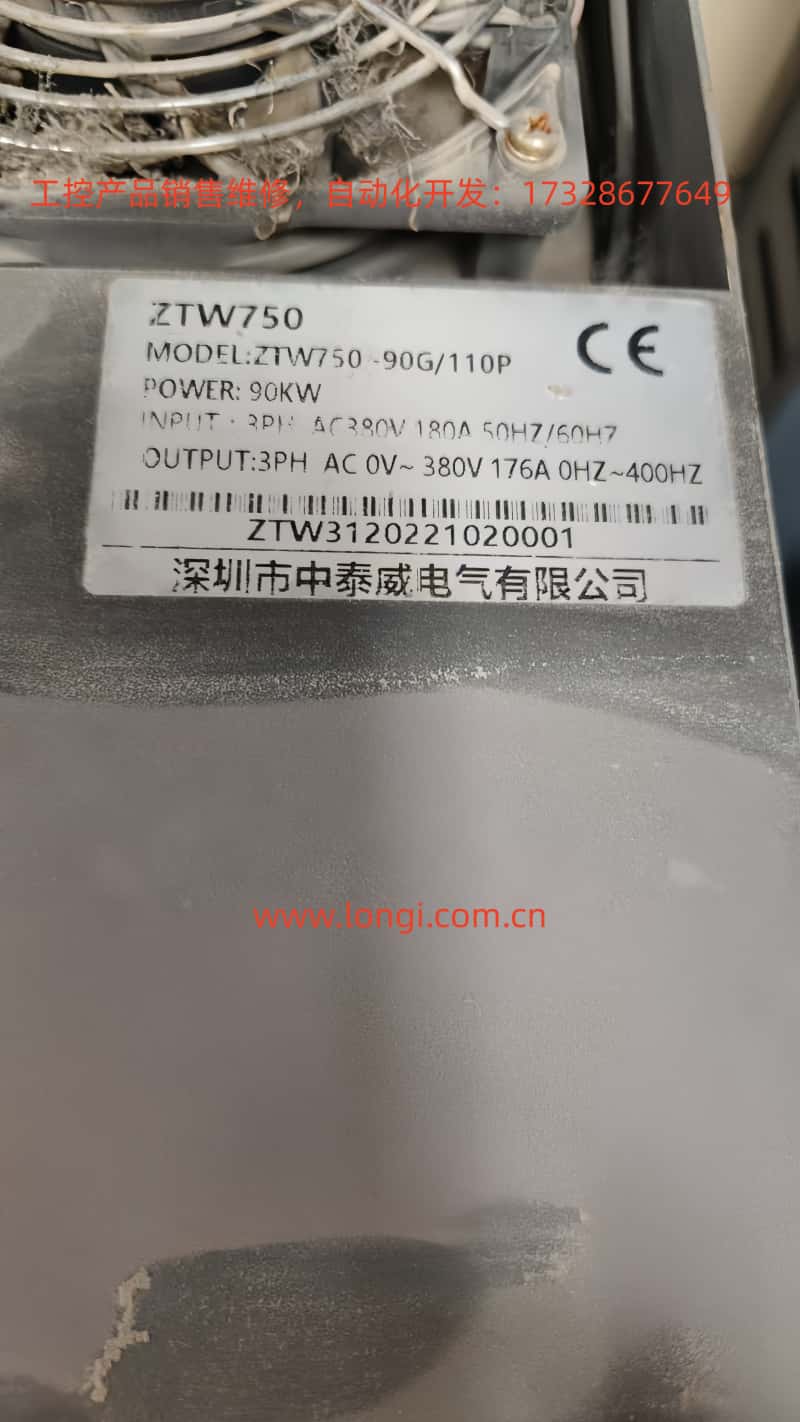

中泰威ZTW750係列變頻器是一款高性能、多功能的矢量控製變頻器，廣泛應用於工業自動化領域，如紡織、造紙、拉絲、機床、包裝、食品、風機、水泵及各種自動化生產設備。本文將詳細介紹該變頻器的操作麵板功能、密碼設置與消除、參數訪問限製、參數恢複出廠值設置，以及如何實現外部端子正反轉控製和外部電位器調速，同時列舉常見故障代碼及解決方法，幫助用戶更好地理解和使用中泰威ZTW750係列變頻器。

一、操作麵板功能介紹

1.1 操作麵板概述

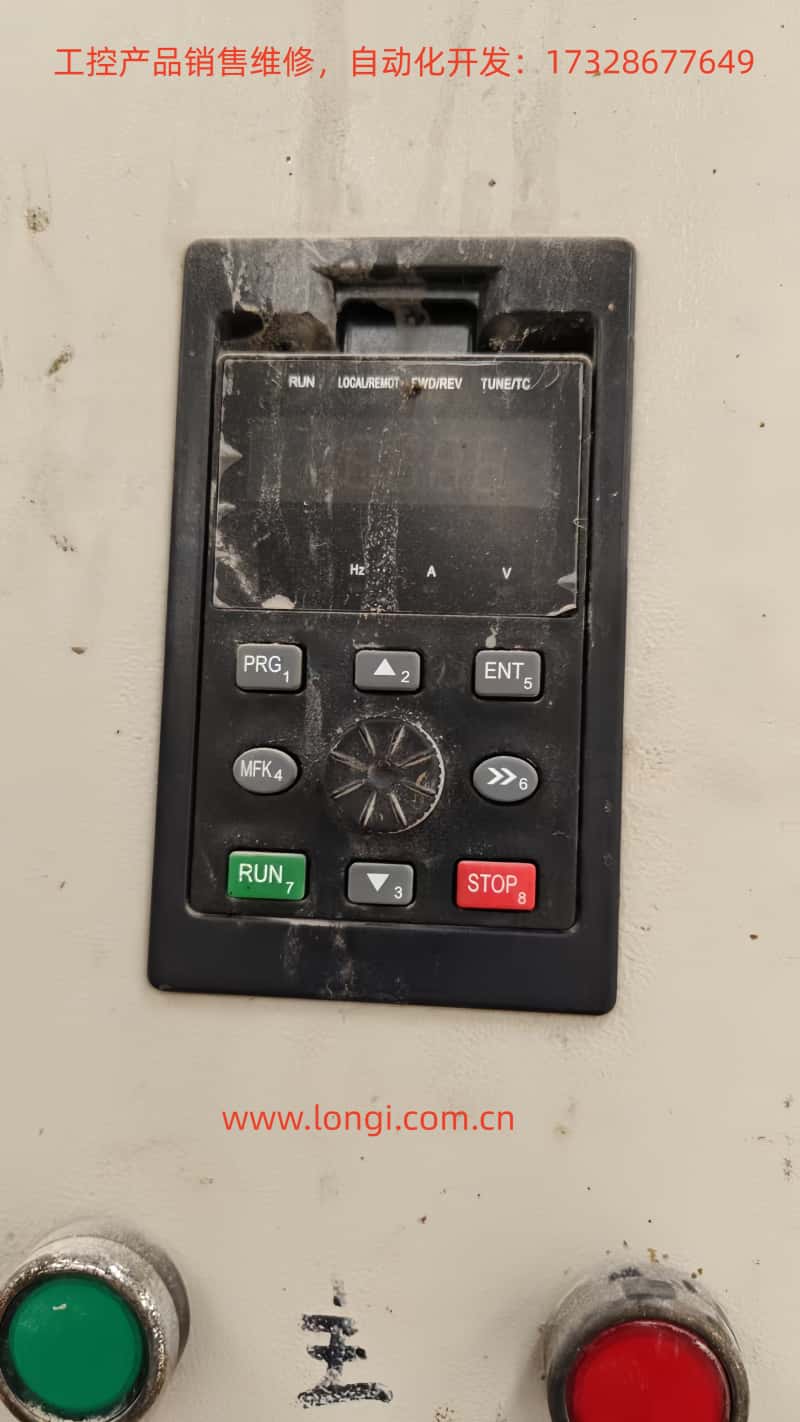

中泰威ZTW750係列變頻器的操作麵板集成了多種功能鍵和顯示區域，方便用戶進行參數設置、運行狀態監控和變頻器控製。操作麵板主要包括以下部分：

• 命令源指示燈：指示當前命令來源，如麵板操作、端子操作或遠程操作。

• 正反轉指示燈：顯示電機當前運行方向。

• 運行指示燈：變頻器運行時亮起。

• 編程鍵（PRG）：用於進入或退出菜單。

• 確認鍵（ENTER）：確認參數修改或進入下一級菜單。

• 遞增/遞減鍵：用於參數數值的增減。

• 移位鍵：在修改參數時選擇修改位。

• 運行鍵（RUN）：啟動變頻器。

• 停止/複位鍵（STOP/RESET）：停止變頻器運行或複位故障。

• 多功能選擇鍵（MF.K）：快速切換功能，如正反轉切換、點動等。

• 數據顯示區：顯示設定頻率、輸出頻率、監視數據及報警代碼等。

1.2 密碼設置與消除

密碼設置：

中泰威ZTW750係列變頻器提供了用戶密碼保護功能，以防止未經授權的參數修改。設置密碼的步驟如下：

1. 進入參數設置菜單，找到用戶密碼參數（PP-00）。

2. 使用遞增/遞減鍵輸入新密碼（非零值）。

3. 按確認鍵（ENTER）保存設置。

消除密碼：

要消除已設置的密碼，需將用戶密碼參數（PP-00）重新設為0，並按確認鍵保存。

1.3 參數訪問限製

為防止誤操作或未經授權的參數修改，中泰威ZTW750係列變頻器提供了參數訪問限製功能。用戶可以通過設置用戶密碼（PP-00）來限製參數訪問。當PP-00設為非零值時，進入參數設置菜單需要輸入正確密碼。

1.4 參數恢複出廠值設置

在需要恢複變頻器參數到出廠默認值時，可以使用參數恢複功能。具體步驟如下：

1. 進入參數設置菜單，找到參數初始化參數（PP-01）。

2. 使用遞增/遞減鍵選擇恢複選項（如恢複出廠參數，不包括電機參數；恢複所有參數，包括電機參數）。

3. 按確認鍵（ENTER）執行恢複操作。

二、外部端子正反轉控製與外部電位器調速

2.1 外部端子正反轉控製

中泰威ZTW750係列變頻器支持通過外部端子實現電機的正反轉控製。具體設置步驟如下：

2.1.1 接線

• 正轉控製：將正轉啟動按鈕（常開觸點）一端接至DI1端子，另一端接至COM端子。

• 反轉控製：將反轉啟動按鈕（常開觸點）一端接至DI2端子，另一端接至COM端子。

2.1.2 參數設置

1. 進入參數設置菜單，找到命令源選擇參數（P0-02），設為端子命令通道（值為1）。

2. 設置DI1端子功能為正轉運行（P4-00設為1，P4-01設為1）。

3. 設置DI2端子功能為反轉運行（P4-00設為1，P4-02設為1）。

2.2 外部電位器調速

中泰威ZTW750係列變頻器支持通過外部電位器實現電機轉速的調節。具體設置步驟如下：

2.2.1 接線

• 將電位器的三個端子分別接至+10V、AI1和GND端子。其中，+10V和GND由變頻器提供，AI1為模擬量輸入端子。

2.2.2 參數設置

1. 進入參數設置菜單，找到頻率源選擇參數（P0-03），設為模擬設定（值為2或3，根據電位器類型選擇）。

2. 設置AI1輸入為電壓輸入或電流輸入（根據電位器類型，P4-18設為0或2）。

3. 如需調整模擬量輸入範圍，可設置P4-04至P4-07等相關參數。

三、故障代碼及解決方法

中泰威ZTW750係列變頻器在運行過程中可能會遇到多種故障，每種故障都有對應的故障代碼。以下是一些常見故障代碼及其解決方法：

3.1 加速過電流（Err02）

可能原因：

• 變頻器輸出回路存在接地或短路。

• 控製方式為矢量且沒有進行參數調諧。

• 加速時間太短。

• 電壓偏低。

• 對正在旋轉的電機進行啟動。

解決方法：

• 檢查變頻器輸出回路，排除接地或短路故障。

• 進行電機參數調諧。

• 增大加速時間。

• 調整輸入電壓至正常範圍。

• 確保電機停止後再啟動。

3.2 減速過電流（Err03）

可能原因：

• 變頻器輸出回路存在接地或短路。

• 控製方式為矢量且沒有進行參數調諧。

• 減速時間太短。

• 電壓偏低。

• 減速過程中突加負載。

• 沒有加裝製動單元和製動電阻（如需）。

解決方法：

• 檢查變頻器輸出回路，排除接地或短路故障。

• 進行電機參數調諧。

• 增大減速時間。

• 調整輸入電壓至正常範圍。

• 避免減速過程中突加負載。

• 根據需要加裝製動單元和製動電阻。

3.3 恒速過電流（Err04）

可能原因：

• 變頻器輸出回路存在接地或短路。

• 控製方式為矢量且沒有進行參數調諧。

• 電壓偏低。

• 運行中突加負載。

• 變頻器選型偏小。

解決方法：

• 檢查變頻器輸出回路，排除接地或短路故障。

• 進行電機參數調諧。

• 調整輸入電壓至正常範圍。

• 避免運行中突加負載。

• 選用功率等級更大的變頻器。

3.4 欠壓故障（Err09）

可能原因：

• 輸入電壓不在規範規定的範圍內。

• 母線電壓不正常。

• 整流橋及緩衝電阻不正常。

• 驅動板或控製板異常。

解決方法：

• 調整輸入電壓至規範範圍內。

• 檢查母線電壓，必要時更換電容。

• 檢查整流橋及緩衝電阻，必要時更換。

• 尋求廠家技術支持，檢查並更換驅動板或控製板。

結論

中泰威ZTW750係列變頻器以其高性能、多功能和易操作性在工業自動化領域得到廣泛應用。本文詳細介紹了該變頻器的操作麵板功能、密碼設置與消除、參數訪問限製、參數恢複出廠值設置，以及如何實現外部端子正反轉控製和外部電位器調速，同時列舉了常見故障代碼及解決方法。希望本文能幫助用戶更好地理解和使用中泰威ZTW750係列變頻器，提高生產效率，降低維護成本。
