在工業自動化係統中，變頻器是驅動電機的重要核心設備。韓國現代（Hyundai）推出的 N700E 係列變頻器在紡織機械、輸送係統、風機、水泵以及自動化設備中應用非常廣泛。但在實際使用過程中，設備運行一段時間後，偶爾會出現 E11 故障代碼。

很多維修人員第一次遇到這個故障時往往不清楚含義，甚至誤判為功率模塊損壞。實際上，E11 故障屬於控製係統級別的報警，通常與 CPU 或控製板運行異常有關。

本文將從以下幾個方麵對 N700E E11 故障進行係統分析：

1. E11 故障代碼的含義

2. E11 故障出現的原理

3. 常見故障原因分析

4. 詳細維修排查步驟

5. 維修實例解析

6. 預防措施與維護建議

希望通過本文，幫助工程師快速定位並解決問題。

一、N700E 變頻器 E11 故障含義

根據 N700E 官方說明書的保護功能描述，E11 的含義為：

CPU Error（主CPU故障）

說明書解釋為：

“Inverter main CPU error. When this trip occurs, the inverter power must be turned off and after discharging completely, it can be turned on.”

翻譯為中文就是：

變頻器主CPU發生異常錯誤。當出現該故障時，必須關閉電源，等待內部電容完全放電後重新上電。

因此可以看出：

E11 並不是傳統意義上的

• 過流

• 過壓

• 過載

而是屬於 控製係統內部錯誤。

二、N700E 變頻器 CPU 控製係統結構

為了理解 E11 故障，我們需要先了解 N700E 變頻器內部控製結構。

N700E 的基本控製結構主要包括：

1 控製板 CPU

主要功能：

• 執行控製程序

• 運算矢量控製算法

• 監控保護功能

• 與操作麵板通信

• 管理IO端口

CPU 是整個變頻器的大腦。

2 EEPROM / Flash 存儲器

存儲：

• 參數數據

• 運行記錄

• 控製程序

如果存儲器數據異常，也會導致 CPU 運行錯誤。

3 電源管理模塊

控製板需要多個電壓：

• +5V

• +15V

• +3.3V

• -5V

任何一個電壓異常，CPU都會死機。

4 通信接口

包括：

• RS485

• 操作麵板

• IO端口

通信異常也可能觸發 CPU 保護。

三、E11 故障產生的原理

E11 本質上是 CPU運行異常檢測機製觸發。

變頻器內部程序會持續檢測：

• CPU運行狀態

• 程序指針

• 看門狗計數器

• 內存校驗

當發現異常時，係統會立即停機並顯示：

E11

典型觸發條件：

1. 程序運行死機

2. RAM校驗錯誤

3. Flash程序錯誤

4. CPU看門狗複位

四、N700E E11 故障常見原因

在實際維修中，E11 故障通常由以下幾個原因導致。

1 控製板電源異常

這是最常見原因。

控製板電源不穩定會導致：

CPU運行錯誤。

常見問題：

• 電源模塊老化

• 電容容量下降

• 5V電壓波動

• 開關電源IC損壞

表現：

• 開機直接 E11

• 或運行一段時間後出現

檢測方法：

測量控製板：

5V
3.3V
15V

是否穩定。

2 控製板電容老化

很多 N700E 已經使用十幾年。

電容老化是非常常見問題。

主要位置：

控製板：

• 470uF

• 100uF

• 47uF

電容 ESR 變大後：

CPU供電紋波增大。

導致：

程序錯誤。

3 CPU 晶振故障

CPU 運行依賴晶振。

晶振頻率通常：

8MHz
16MHz
20MHz

如果晶振異常：

CPU運行不穩定。

症狀：

• 隨機出現 E11

• 或無法啟動

4 存儲器數據錯誤

EEPROM 或 Flash 數據損壞。

可能原因：

• 強電幹擾

• 參數寫入異常

• 突然斷電

導致 CPU 啟動時校驗失敗。

5 控製板受潮或汙染

很多設備安裝在：

• 紡織廠

• 化工廠

• 冶金廠

環境可能有：

• 粉塵

• 油霧

• 水汽

汙染會導致：

• PCB漏電

• IO口幹擾

最終觸發 CPU error。

6 外部強幹擾

例如：

• 接觸器幹擾

• 電焊機

• 雷擊

通過控製線進入變頻器。

導致 CPU 複位。

7 控製板硬件損壞

極少數情況是：

CPU損壞。

可能原因：

• 雷擊

• 靜電

• 電源衝擊

這種情況通常需要更換控製板。

五、E11 故障詳細排查流程

維修人員可以按照以下步驟檢查。

第一步：斷電複位

按照手冊要求：

關閉變頻器電源。

等待：

10分鍾

因為變頻器內部電容需要完全放電。

然後重新上電。

如果故障消失：

說明是臨時CPU錯誤。

第二步：測量控製電源

重點檢測：

控製板電壓：

如果波動：

檢查電源模塊。

第三步：檢查控製板電容

重點檢查：

電解電容：

• 是否鼓包

• 是否漏液

• ESR是否升高

建議：

全部更換。

第四步：檢查晶振

使用示波器檢測：

晶振波形。

正常：

穩定正弦波。

異常：

頻率漂移。

第五步：清潔控製板

使用：

• 酒精

• 電子清潔劑

清潔：

PCB表麵。

去除：

• 油汙

• 灰塵

第六步：重新燒錄程序

如果確認：

EEPROM損壞。

需要：

重新寫入程序。

第七步：更換控製板

如果：

CPU損壞

隻能更換：

控製板。

六、現場維修案例

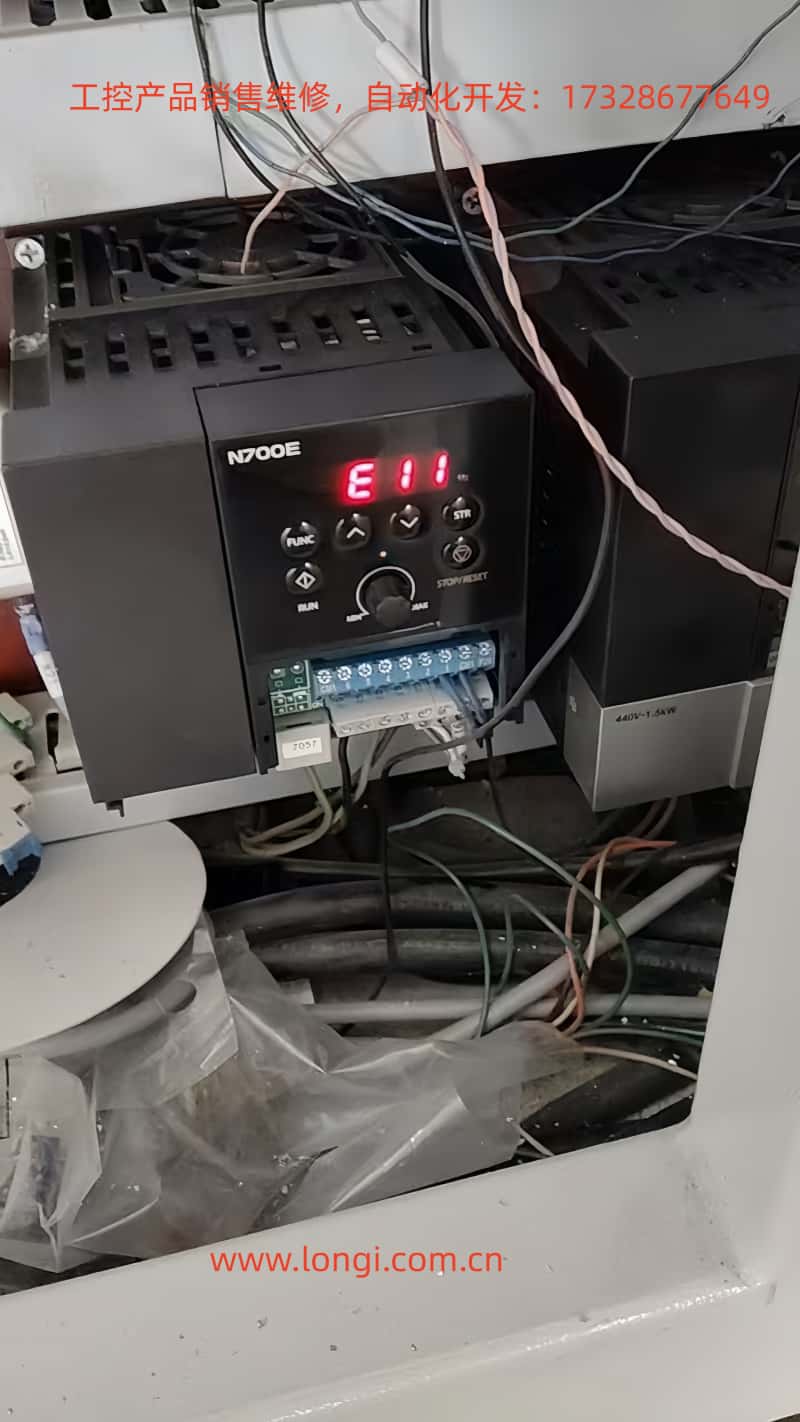

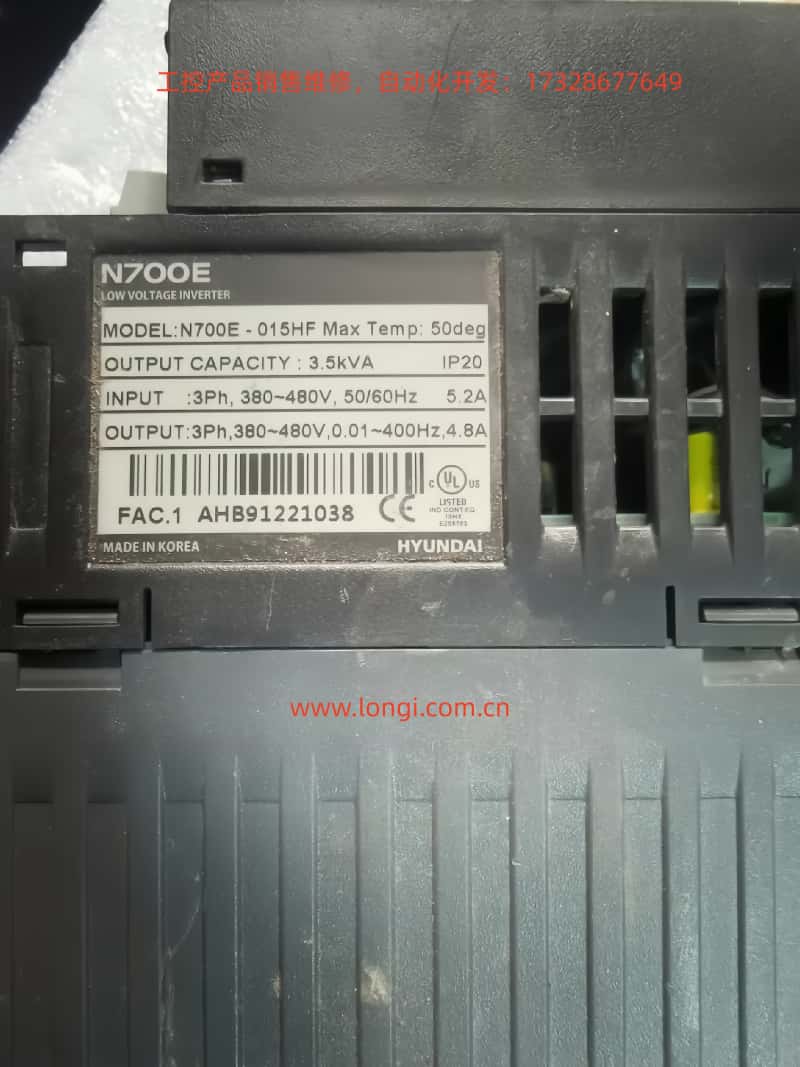

某紡織廠一台 N700E-022LF 變頻器出現 E11。

現象：

上電後立即報警。

檢查過程：

1
測量電源

發現：

5V電壓波動：

4.6V～5.2V。

2
拆機檢查。

發現：

控製板電容：

470uF鼓包。

3
更換電容。

重新上電。

故障消失。

設備恢複運行。

七、如何預防 E11 故障

為了減少此類問題，可以采取以下措施。

1 定期維護

建議：

每 3 年檢查一次。

重點檢查：

• 電容

• 風扇

• 接線

2 加強接地

變頻器必須：

可靠接地。

防止幹擾。

3 控製線屏蔽

控製信號線：

使用屏蔽線。

並接地。

4 安裝濾波器

電源端安裝：

EMI濾波器。

5 防止過熱

保證：

散熱良好。

環境溫度：

不超過 50℃。

八、總結

現代 N700E 變頻器 E11 故障屬於控製係統級別報警，其核心含義是：

主CPU運行異常。

常見原因包括：

• 控製板電源問題

• 電容老化

• 晶振異常

• 存儲器數據錯誤

• 環境幹擾

• 控製板損壞

維修時建議按照以下順序排查：

1
斷電複位

2
檢測控製電源

3
檢查電容

4
檢查晶振

5
清潔控製板

6
必要時更換控製板

通過係統的檢測流程，大部分 E11 故障都可以快速修複。
