富士ALPHA5伺服驅動器更換後參數配置與故障排除全麵指南

發布時間:2026-03-04 10:18:29 | 瀏覽量：556

富士ALPHA5伺服驅動器更換後參數配置與故障排除全麵指南

引言

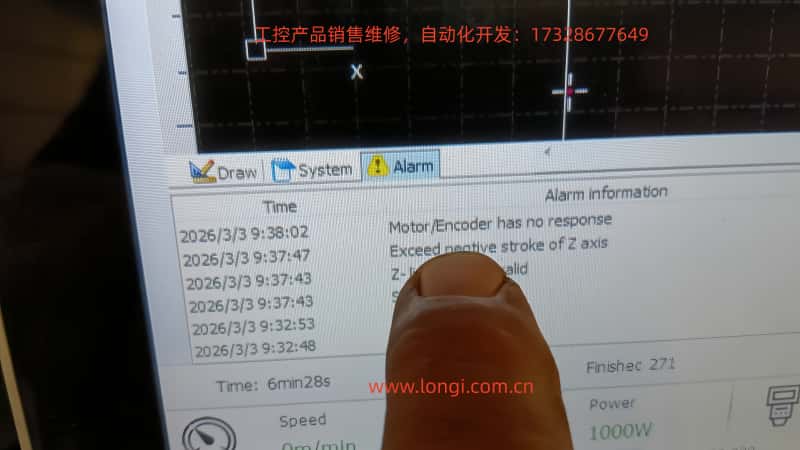

在現代工業自動化領域，伺服驅動器是實現精密運動控製的核心組件。富士電機ALPHA5係列伺服驅動器以其高性能、可靠性和智能特性而聞名，廣泛應用於CNC機床、機器人臂和自動化生產線中。然而，當原有驅動器損壞並更換為新設備時，用戶常常遇到兼容性問題，導致係統無法正常運行。例如，驅動器顯示“n.on”狀態（表示伺服未啟用）、Z軸超過負向行程極限（Exceeded negative stroke of Z axis）、電機/編碼器無響應（Motor/Encoder has no response）以及Z限位無效（Z-limit invalid）等報警。這些故障通常源於新驅動器的默認參數與原有係統不匹配，包括電機匹配、編碼器設置、電子齒輪比例和行程限位等。本文將深入探討富士ALPHA5伺服驅動器更換後的參數配置方法、故障診斷原理及排除策略，提供一步步指導，幫助工程師高效解決問題。

ALPHA5係列支持位置、速度和扭矩控製模式，適用於200V和400V電源係統，功率範圍從50W到15kW。新驅動器出廠時加載默認參數，這些參數基於標準電機和通用應用，但實際工業環境中需根據具體電機型號（如GYS係列）、負載慣量和CNC控製器（如FANUC或Siemens）進行自定義調整。如果忽略參數轉移，係統可能出現位置偏差、過載或安全停機。接下來，我們從基礎知識入手，逐步剖析問題根源，並提供實用解決方案。

一、富士ALPHA5伺服驅動器基礎知識

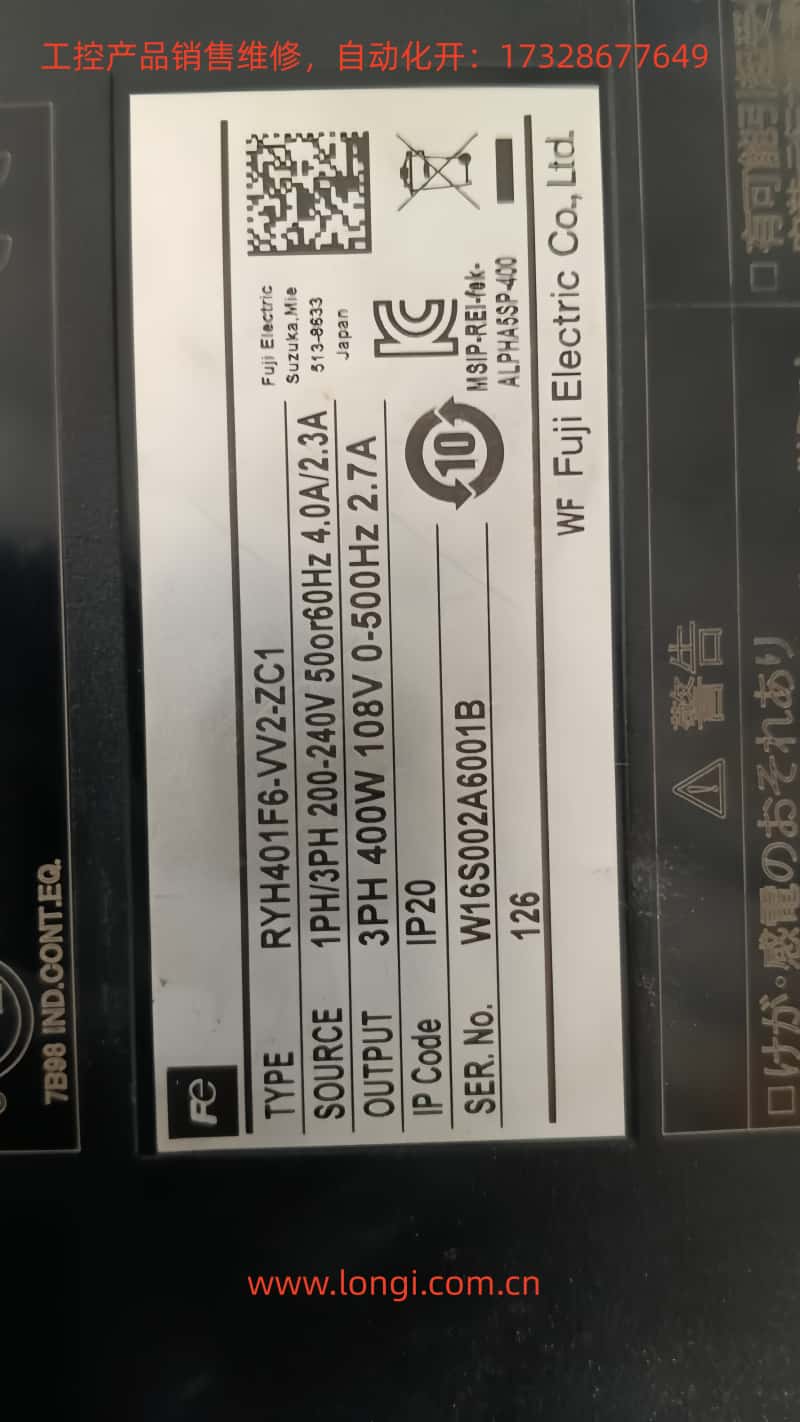

富士ALPHA5伺服驅動器（型號如 RYH401F6-VV2/ZC1）是智能型放大器，集成了高分辨率編碼器反饋、自動調諧和振動抑製功能。

1. 核心組件與接口

組件	功能描述	關鍵注意點
電源輸入	三相200-240V AC	標簽：SOURCE 3PH 200-240V 50/60Hz。電壓不穩會觸發Hu（高電壓）或Lu（低電壓）報警。
電機輸出	U、V、W相連接	支持GY係列電機，最大轉速6000r/min。接線錯誤會導致短路。
編碼器接口 (CN2)	支持增量(INC)或絕對(ABS)編碼器	分辨率17-20位。若無響應則觸發Et1/Et2報警。
序列I/O (CN1)	處理S-ON、FWD/REV、+OT/-OT、RST等信號	接線定義錯誤是導致“n.on”或限位無效的主因。
通信接口 (CN3)	RS-485，用於連接PC Loader軟件	用於參數備份、恢複及在線監控。
模擬監控 (CN4)	輸出速度、扭矩等模擬信號	便於使用示波器調試。
鍵盤顯示	7段LED顯示狀態	顯示“rdy”（就緒）、“n.on”（未啟用）或AL.xx報警代碼。

2. 控製原理

伺服控製基於閉環反饋：CNC發送脈衝指令 $\to$ 驅動器通過電子齒輪比轉換 $\to$ 電機轉動 $\to$ 編碼器反饋實際位置。若反饋中斷或偏差過大（PA2_69），係統觸發報警。更換驅動器後，新設備EEPROM中存儲的是出廠默認值，而非舊機參數，必須重新配置。

二、常見故障分析與根源

更換ALPHA5驅動器後，70%以上的故障源於參數不匹配。以下是典型故障鏈分析：

1. “n.on”狀態（伺服未啟用）

現象：驅動器顯示“n.on”，電機無扭矩。
原因：

S-ON（伺服使能）信號缺失或邏輯錯誤（檢查CN1接線）。
參數PA3_01（S-ON選擇）被禁用。
存在未清除的隱性報警（如編碼器異常）。
新驅動器檢測到編碼器不兼容，處於保護狀態。

2. 超過負向行程（Exceeded Negative Stroke）

現象：Z軸無法向下移動，顯示過行程報警。
原因：

軟件限位：PA2_26/PA2_27（正/負限位）設置過窄或未校準零點。
硬件限位：-OT信號線接錯或開關損壞。
歸零問題：未執行Homing（回零），位置計數器漂移。

3. 電機/編碼器無響應（Et1/Et2報警）

現象：AL.xx顯示Et1（單轉檢測失敗）或Et2（內存讀取錯誤）。
原因：

PA2_99（編碼器選擇）設置錯誤（如設為“無編碼器”）。
編碼器電纜鬆動或屏蔽層未接地。
5V編碼器電源中斷。
絕對編碼器電池耗盡（dL1報警）。

4. Z限位無效（Z-Limit Invalid）

現象：壓下限位開關無反應。
原因：

參數PA2_25（軟件OT啟用）設為0（禁用）。
輸入信號分配錯誤（PA3_07/+OT, PA3_08/-OT 引腳號不對）。

三、參數配置詳解（逐步操作指南）

推薦工具：PC Loader軟件（RS-485連接CN3）優於麵板操作。
前提：若舊驅動器可用，務必先執行 Fn04 備份參數；若不可用，需查閱電機銘牌和機床手冊。

步驟1：基礎通信與初始化

連接：PC安裝PC Loader，通過RS-485線連接CN3。
設置：

PA2_72 = 1（站號）
PA2_73 = 0（波特率38400bps）
PA2_97 = 0（協議）

初始化（無備份時）：執行 Fn06 (Initialize) 恢複出廠設置，然後重啟。

步驟2：電機與編碼器匹配（解決無響應）

這是最關鍵的一步，錯誤的設置會導致Et報警。

參數號	名稱	推薦設置	說明
PA2_98	電機類型	1 (GYS係列)	根據電機標簽選擇，0=GY係列
PA2_99	編碼器選擇	0 (自動) / 1 (17位)	若報Et1，嚐試手動設為1
PA1_02	編碼器類型	0 (增量) / 1 (絕對)	絕對式需檢查電池
PA1_04	電機極數	自動計算	通常設為0由驅動器自動檢測

步驟3：控製模式與脈衝設置（解決移動異常）

匹配CNC係統的指令格式。

PA1_01 = 0 （位置控製模式，CNC常用）
PA1_03 = 0/1 （脈衝輸入形式：0=脈衝+方向，1=正交A/B相）

注：需與CNC側參數一致，否則電機可能飛車或不轉。

PA1_05 = 0 （電子齒輪比模式）
PA1_06 / PA1_07 = 電子齒輪分子/分母

計算公式： $\frac{P A 1_06}{P A 1_07} = \frac{CNC 每移動單位脈衝數}{編碼器分辨率 \times 機械減速比}$
示例：若1mm需要10000脈衝，編碼器分辨率131072，則需計算分數填入。

步驟4：行程限位與歸零（解決超限報警）

針對Z軸負向超程問題：

軟件限位：

PA2_25 = 1 （啟用軟件限位）
PA2_27 = -500000 （負向限位值，根據實際行程設定，單位：脈衝）
PA2_26 = 500000 （正向限位值）

歸零參數 (Homing)：

PA2_06 = 500 （歸零速度 r/min）
PA2_07 = 1 （歸零方向，通常設為朝向負極限）
PA2_08 = 0 （歸零偏移量）
PA2_09 = 5 （歸零方式：如近點DOG+Z相）

執行歸零：設置完成後，必須執行一次回零操作以建立機床坐標係。

步驟5：增益與高級調諧（優化性能）

若電機運行振動或響應慢：

PA1_13 = 10 （自動調諧模式，必須在空載或半載下執行）
PA1_14 = 負載慣量比（默認1.0，Z軸通常設為1.5-3.0）
PA1_77 = 1 （振動抑製啟用）
PA1_71 = 共振頻率（若已知，如1000Hz）

四、排查和調試步驟（標準化流程）

安全警告：操作前斷電，確認放電指示燈熄滅，使用絕緣工具。

第一階段：硬件排查

目視檢查：檢查U/V/W動力線、編碼器CN2線是否鬆動、破損。
電壓測試：

輸入電源：三相200-240V AC。
直流母線：P-N間約300V DC。
編碼器電源：CN2引腳1/2間應為5V DC。

限位開關：萬用表測CN1上的+OT/-OT與COM之間的通斷，觸發開關時應導通/斷開。

第二階段：參數與報警診斷

讀取報警曆史：通過PC Loader讀取 AL.xx 曆史記錄。

Et1 $\to$ 查編碼器線、PA2_99。
oL $\to$ 查扭矩限、機械卡死。
Hu/Lu $\to$ 查輸入電壓。

監控輸入信號：在驅動器監控模式下查看S-ON、+OT/-OT信號狀態（ON=1，OFF=0）。
點動測試：

強製置位S-ON（PA3_01=1）。
使用Fn02（強製輸出）或CNC點動，觀察電機是否按預期微小轉動。
注意：若電機異響或劇烈振動，立即按下急停。

第三階段：高級修複

偏差計數器清零：若位置偏差過大（AL.92），需執行 Fn05 (Alarm Reset) 或重新歸零。
絕對編碼器電池：若顯示dL1，需在通電狀態下更換CN5接口的電池，避免原點丟失。
參數重寫：若所有方法無效，使用PC Loader執行 Fn06 徹底初始化，重新逐條寫入參數。

五、案例研究：巴西客戶Z軸故障修複實錄

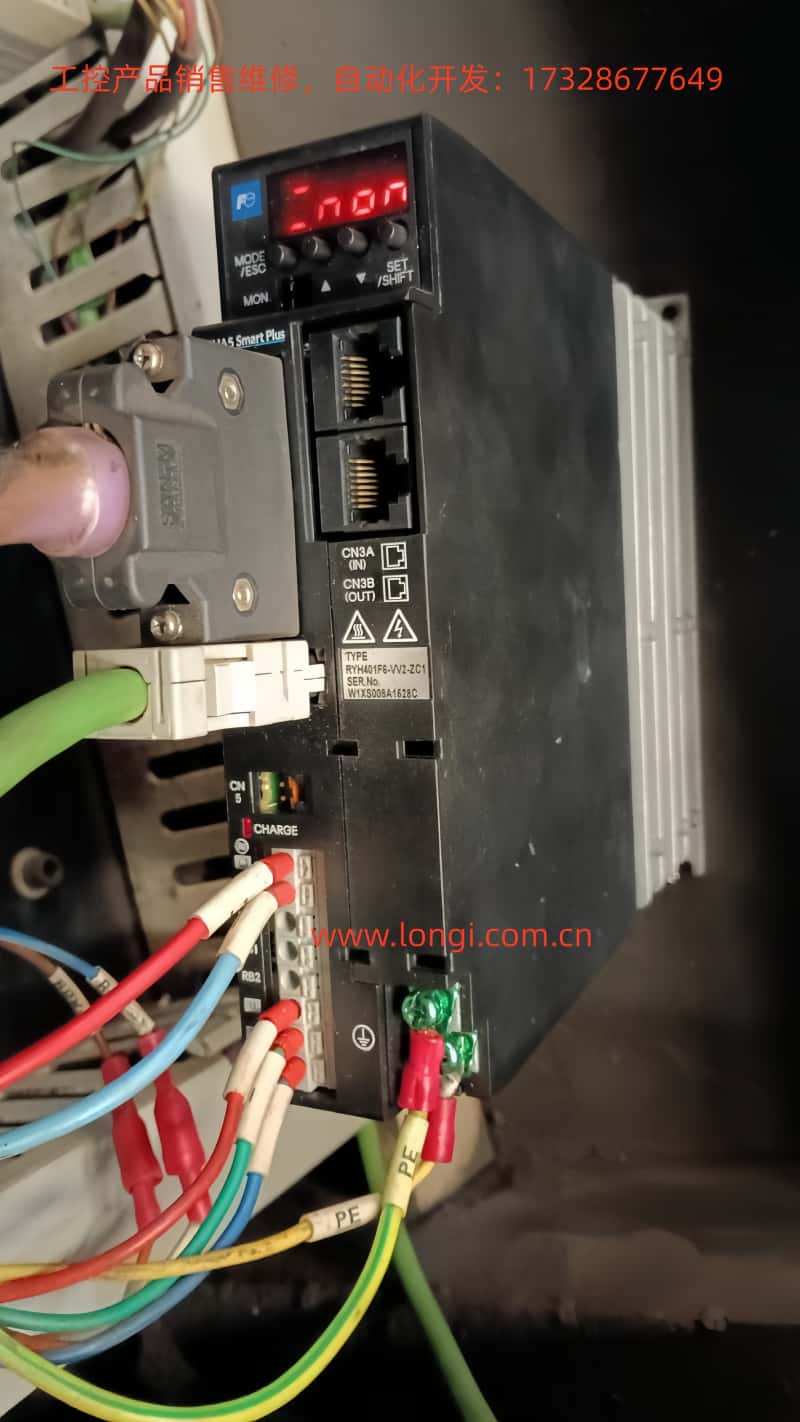

場景：某CNC加工中心Z軸更換RYH401F6-VV2驅動器後，係統上電顯示“n.on”，且無法移動，強製移動報“Z軸負向超程”。

診斷與修複流程：

現象確認：驅動器無報警代碼，僅顯示“n.on”；CNC顯示“Exceeded negative stroke”。
硬件檢查：動力線接線正確，編碼器電纜插緊。測量5V編碼器供電正常。
參數檢查：

讀取參數發現PA2_99=0（自動），但舊電機為特定17位編碼器，識別失敗。
PA2_27=0（默認），導致軟件限位生效但位置計數器為隨機值，觸發假超程。

解決方案：

將 PA2_99 改為 1 (17位增量式)。
將 PA2_25 改為 1 (啟用OT)，PA2_27 設為 -1000000 (根據Z軸行程估算)。
執行 Fn06 初始化非關鍵參數。

調試：

上電，伺服使能“rdy”亮起。
執行Z軸回零（Homing），找到參考點。
點動測試，負向移動正常，報警消除。
運行PA1_13=10自動調諧。

結果：機床恢複正常加工精度。

六、最佳實踐與維護建議

定期備份：每季度使用PC Loader備份參數文件（.par），並保存在U盤和雲端。
電池維護：絕對編碼器電池壽命約3年，定期檢查電壓，嚴禁在斷電狀態下更換電池。
防塵散熱：ALPHA5風扇壽命約5年，定期清理散熱扇灰塵，避免過熱停機。
接線規範：

動力線（U/V/W）與信號線（CN1/CN2/CN3）分開走線槽，間距>10cm。
編碼器屏蔽層單端接地（驅動器側），避免幹擾導致Et報警。

升級注意：若從FALDIC-α等舊係列升級，注意報警代碼差異（如AL.92在舊係列可能含義不同）。

結論

富士ALPHA5伺服驅動器更換後的調試是一項係統性工程，核心在於參數匹配與閉環反饋驗證。通過本文提供的故障樹分析、關鍵參數配置表及標準化排查流程，工程師可以快速定位並解決“n.on”、超程、編碼器無響應等常見問題。記住：80%的故障源於配置錯誤，而非硬件損壞。正確的參數設置不僅能恢複設備性能，還能延長伺服係統的使用壽命。

最後提示：若遇到無法解決的複雜故障（如內部IGBT損壞、CPU板故障），請聯係富士電機官方技術支持，並提供驅動器型號、序列號及報警曆史截圖。
