手持式XRF分析儀“異常移動”與能量校準失敗（ID:11）的複合故障診斷與修複實錄

摘要：
手持式X射線熒光光譜儀（XRF）作為現場快速元素分析的核心工具，其穩定性直接關係到工業檢測的效率與準確性。本文基於一台Hitachi（日立）手持式XRF分析儀的真實維修案例，深入剖析了“過濾器機械卡死”、“探測器製冷效率下降”以及“能量校準失敗（ID:11）”之間的耦合關係。通過對設備內部結構（探測器模塊、珀爾帖製冷片、濾光片轉盤）的拆解分析，結合診斷軟件中的關鍵參數（Peltier Drive、Detector Temperature、Cooling Rate），本文揭示了散熱係統老化對高精度檢測的致命影響，並提供了一套完整的從硬件修複到軟件校準的標準化作業流程（SOP）。

第一章：引言——現場檢測設備的“隱形殺手”

在合金鑒定、地質勘探、RoHS篩查等領域，手持式XRF分析儀是不可或缺的“現場實驗室”。然而，相較於台式設備，手持設備麵臨著更惡劣的工作環境：粉塵、震動、溫濕度劇烈變化。這些因素往往導致設備出現複雜的複合故障。

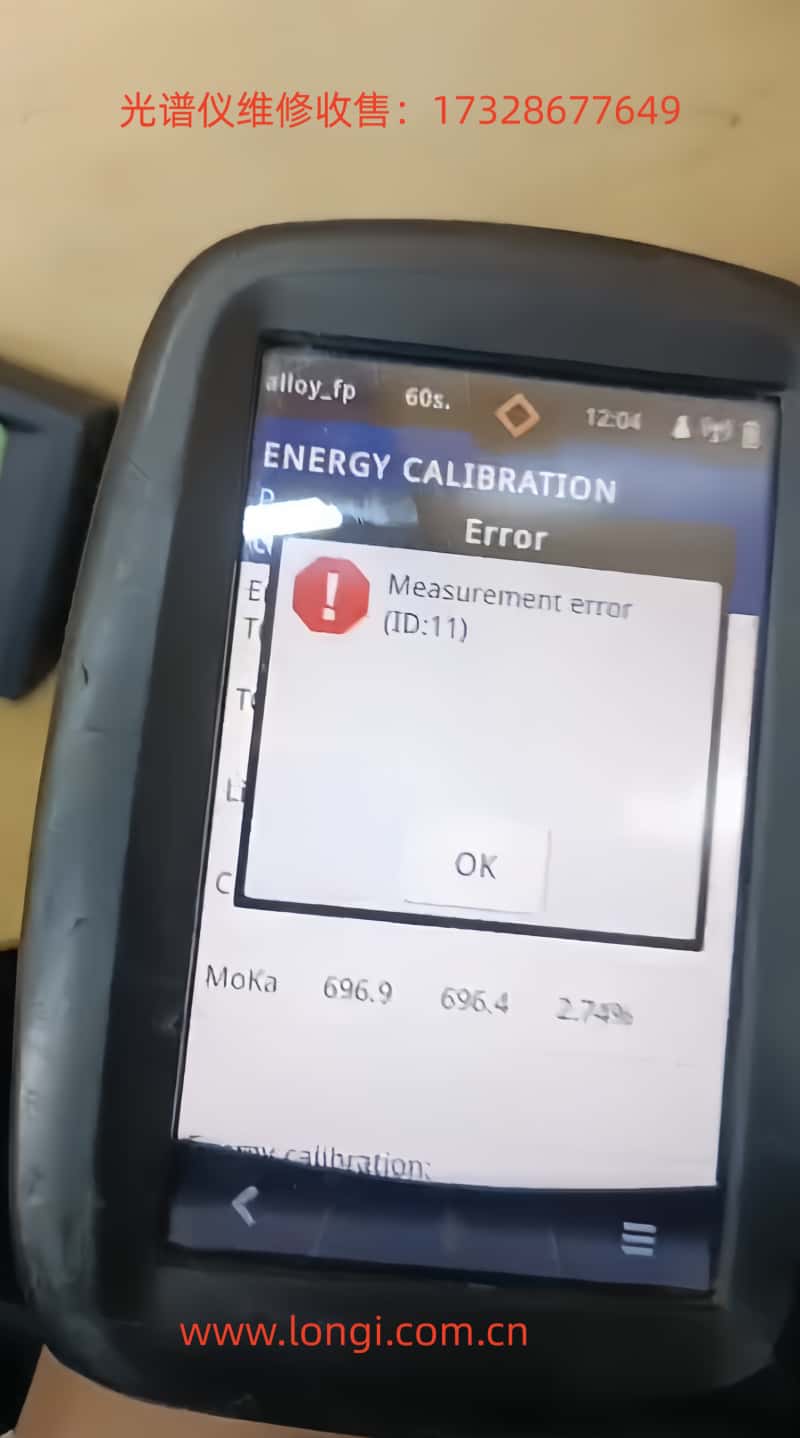

近期，我們接到一起典型的複合故障案例：設備在開機自檢時出現“異常移動/噪音”，且無法通過能量校準，係統報錯 ID:11（Energy Calibration Failed）。初看之下，這似乎是兩個獨立的問題——機械故障與電子學故障。但通過深度拆解與參數分析，我們發現這兩者實則互為因果：機械傳動係統的卡滯導致散熱效率下降，進而引發探測器熱噪聲增加，最終導致能量分辨率不達標，觸發校準失敗。

本文將以此案例為切入點，詳細拆解維修過程，為第三方維修工程師提供一套可複製的診斷邏輯。

第二章：故障現象與初步診斷

2.1 客戶描述的故障現象

• 主故障：開機自檢時，設備內部發出異常的機械摩擦聲或高頻震動聲（客戶描述為“weird movement”）。

• 次故障：無法進行正常的元素分析，進入校準模式後報錯 ID:11 或 ID:10（通常代表能量軸漂移或分辨率不足）。

• 環境：設備曾在多塵環境（如礦山或金屬加工廠）使用，未進行定期保養。

2.2 初步軟件診斷（關鍵截圖分析）

在未拆機前，通過設備自帶的診斷界麵（Parameters菜單），我們獲取了以下關鍵數據（對應文中提供的截圖）：

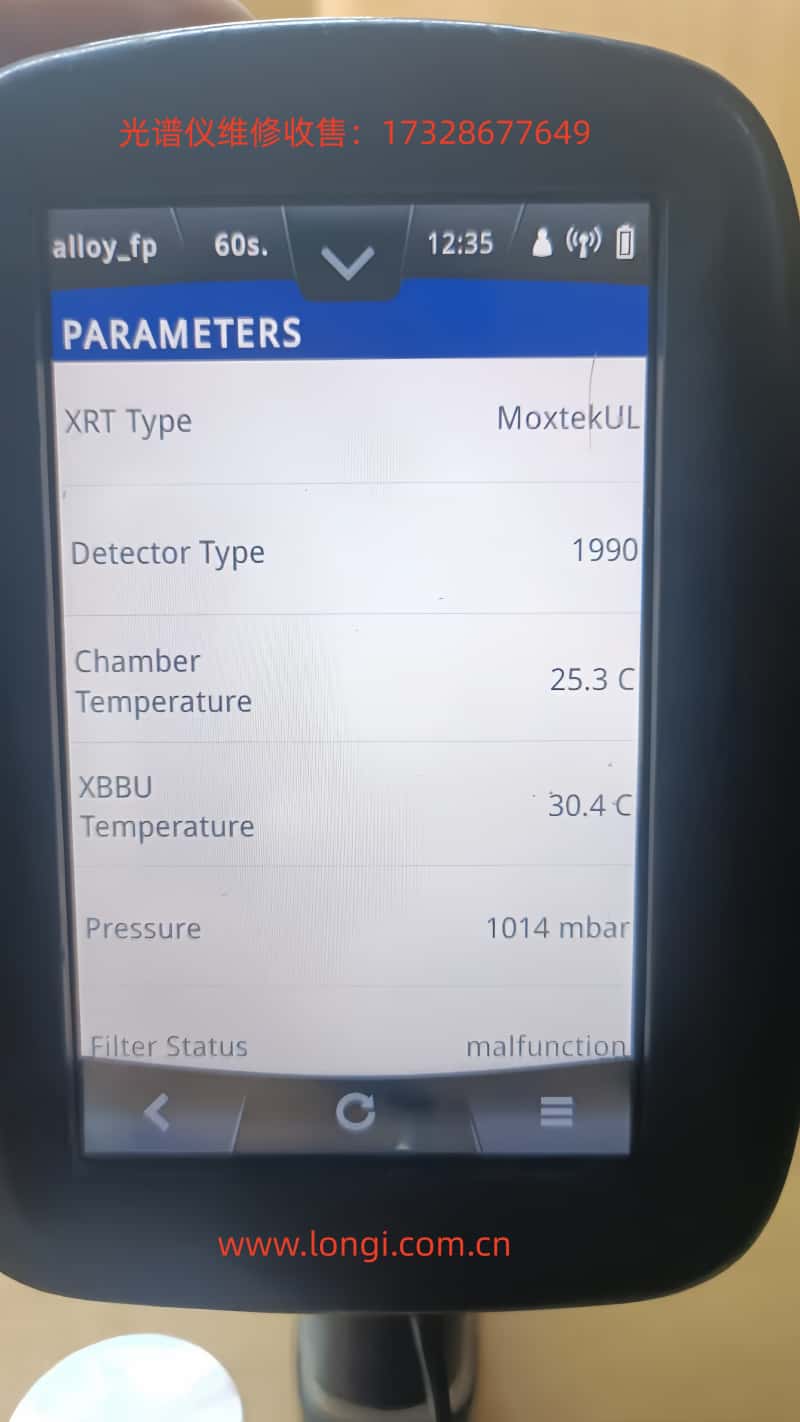

1. 過濾器狀態（Filter Status）：

• 早期狀態：Malfunction（故障）。

• 當前狀態：position_6（位置6）。

• 分析：這說明濾光片轉盤的步進電機或傳動齒輪並未完全損壞，而是處於“丟步”或“卡滯”狀態。係統能讀到位置信號，說明傳感器（霍爾傳感器或光電開關）工作正常，問題出在機械執行機構。

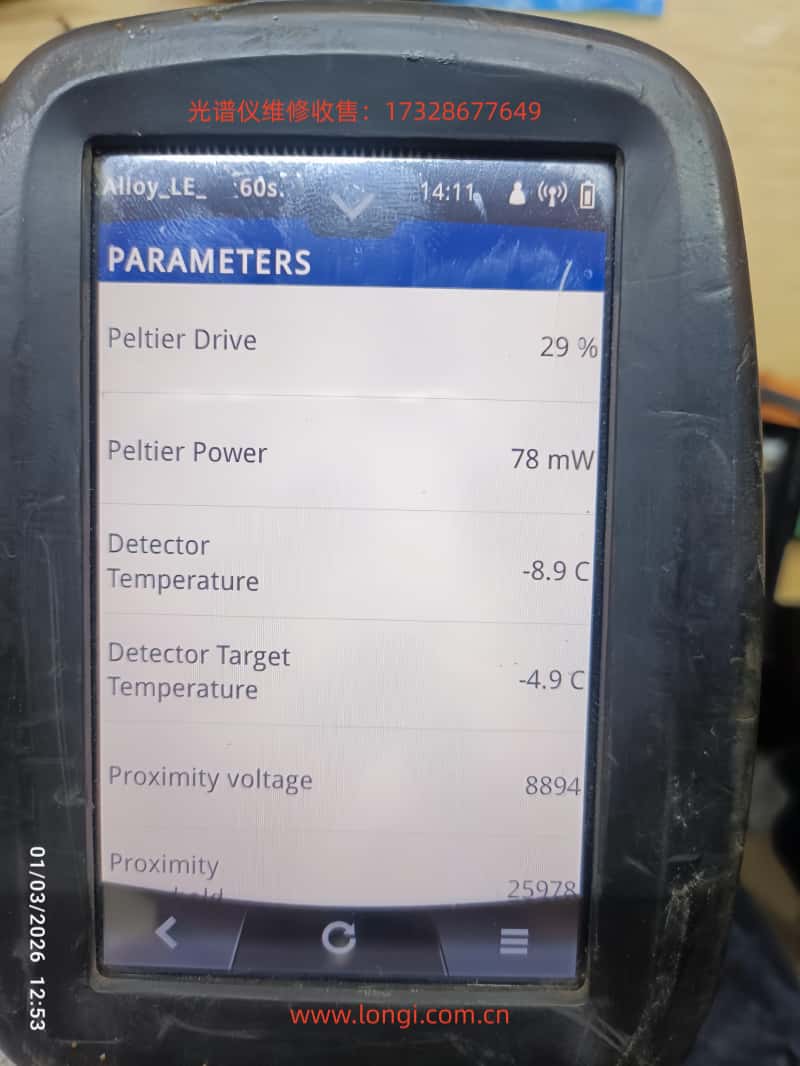

2. 探測器熱管理參數：

• 對於高性能Si-PIN或SDD探測器，工作溫度通常需穩定在 -20°C 至 -30°C 之間。當前 -8.9°C 雖然已低於環境溫度，但對於高精度校準來說，熱噪聲（Thermal Noise）依然過高。

• Cooling Rate僅為1°C/s，這在XRF設備中屬於極慢的水平（正常應在3-5°C/s）。這意味著製冷係統負載過重或散熱不良。

• Detector Temperature：-8.9 °C。

• Detector Target Temperature：-4.9 °C。

• Peltier Drive：29 %。

• Peltier Power：78 mW。

• Cooling Rate：1 C/s。

• 分析：這是一個非常危險的信號。

3. 高壓與偏置電壓：

• 雖然截圖未直接顯示高壓值，但結合“ID:11”報錯，通常意味著在低溫不足的情況下，高壓電源的紋波被放大，或者探測器漏電流增加，導致能譜峰形展寬（FWHM變大）。

第三章：硬件拆解與核心部件深度解析

為了驗證軟件診斷的推論，我們對設備進行了拆解（參考圖1）。

3.1 探測器模塊（Detector Module）結構

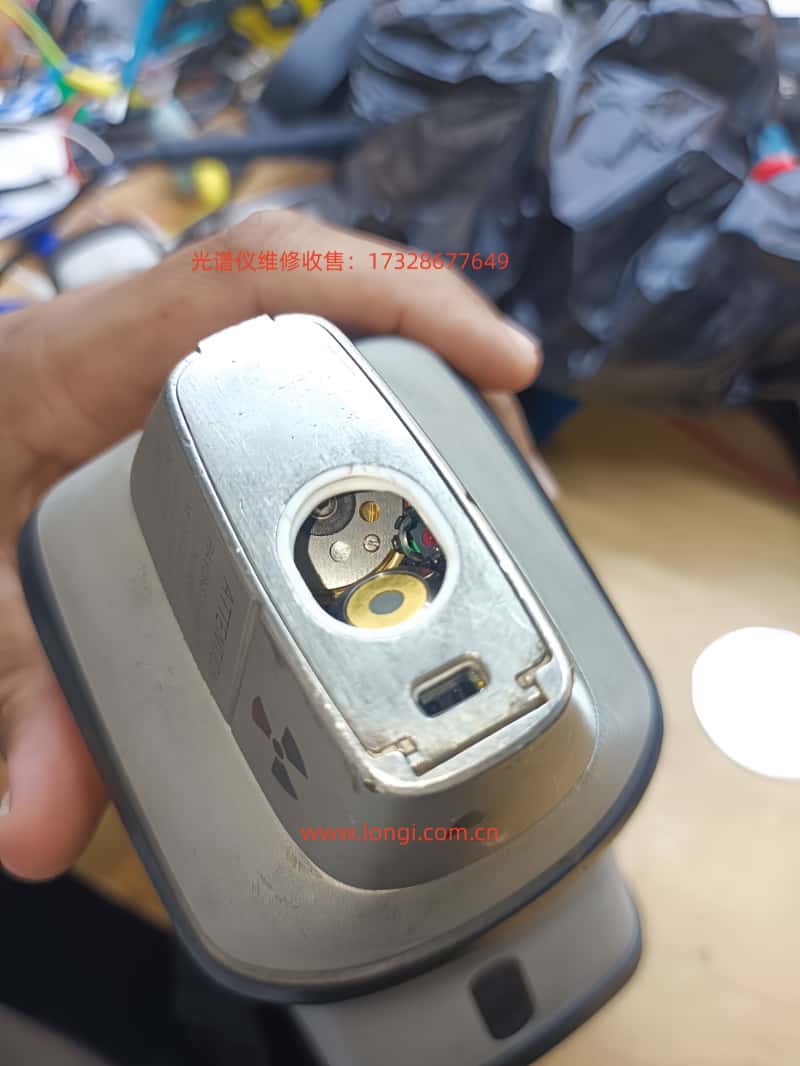

圖1展示了設備前端的探測器窗口。這是一個高度集成的模塊，包含：

• X射線入口窗：通常為鈹窗（Be）或聚合物窗，用於密封真空或惰性氣體環境，同時允許低能X射線通過。

• SDD/Si-PIN探測器芯片：核心傳感元件，對溫度極度敏感。

• 珀爾帖（Peltier）製冷片：位於探測器後方，通過半導體製冷原理將熱量從冷端（探測器）泵送到熱端（散熱片）。

• 前置放大器：緊貼探測器，用於將微弱的電荷信號轉換為電壓信號。

關鍵發現：
在拆解中發現，探測器模塊後方的散熱風扇積滿了灰塵，且散熱片與機殼之間的導熱矽脂已經幹涸、硬化。這直接解釋了為什麽 Cooling Rate 僅為 1 C/s——熱量無法有效從熱端導出，導致製冷效率雪崩式下降。

3.2 濾光片轉盤（Filter Wheel）機械故障分析

濾光片轉盤用於切換不同的濾光片（如Al, Cu, Ti等），以優化不同元素的激發條件。

• 故障機理：長期使用導致潤滑油揮發，金屬粉末混入齒輪組，造成機械阻力增大。

• 與製冷的關聯：濾光片轉盤通常由一個小型步進電機驅動。當機械阻力過大時，電機啟動電流瞬間飆升，可能會對主板電源造成瞬時壓降（Brownout）。雖然現代設備有穩壓電路，但頻繁的機械卡頓會增加整機功耗和發熱，間接加劇探測器的熱負荷。

第四章：複合故障的邏輯鏈條——為什麽製冷慢會導致ID:11？

這是本文的技術核心，也是很多初級維修人員容易忽視的邏輯盲區。

4.1 能量分辨率與溫度的物理關係

XRF探測器的能量分辨率（FWHM, Full Width at Half Maximum）直接決定了區分相鄰元素峰的能力（例如區分S和Pb，或者Mo和S）。
公式簡化為：
FWHM∝F⋅E/e
其中，F 是法諾因子（Fano Factor），E 是光子能量。
關鍵點：熱噪聲會直接加寬峰寬。溫度每升高10°C，漏電流可能翻倍。

• 在 -20°C 時，Mn-Kα (5.9 keV) 的分辨率可能為 145 eV。

• 在 -5°C 時，同樣的探測器可能退化到 180 eV 甚至更差。

4.2 ID:11 報錯的觸發機製

設備的能量校準程序（Factory Calibration）會執行以下步驟：

1. 激發標準樣品（如不鏽鋼或純金屬）。

2. 采集特征X射線能譜。

3. 軟件自動擬合峰位（Peak Position）和峰寬（FWHM）。

4. 判定：如果實測FWHM > 閾值（例如 > 160 eV @ 5.9 keV），係統判定探測器性能不達標，報錯 ID:11。

結論：圖3中顯示的 -8.9°C 和圖4中緩慢的冷卻速率，正是導致校準失敗的根本原因。客戶聽到的“異常移動”，很可能是散熱風扇為了彌補散熱不足而全速運轉產生的震動，或者是濾光片電機在高阻力下的嘯叫。

第五章：標準化維修與恢複流程（SOP）

基於以上分析，我們製定了以下維修方案，並指導客戶執行：

步驟一：深度清潔與散熱係統恢複（針對製冷慢）

1. 工具準備：無塵布、無水乙醇（99%）、軟毛刷、新導熱矽脂（高導熱係數，如信越7921）、壓縮空氣罐。

2. 操作：

• 拆下探測器模塊後蓋，暴露散熱片和風扇。

• 清除散熱鰭片間的灰塵團（這是熱阻的主要來源）。

• 用酒精徹底清潔風扇葉片上的油泥，確保動平衡。

• 關鍵動作：鏟除舊矽脂，均勻塗抹新矽脂於珀爾帖熱端與散熱片之間。注意薄而均勻，避免氣泡。

3. 預期效果：熱阻降低，Cooling Rate 應提升至 3 C/s 以上。

步驟二：機械傳動係統潤滑（針對Filter Status）

1. 操作：

• 滴入微量精密儀器潤滑油（如Krytox GPL 105）到濾光片轉盤的齒輪齧合處。

• 手動旋轉轉盤數次，確保無卡頓。

2. 驗證：重啟設備，觀察 Filter Status 是否能順暢地在 position_1 到 position_6 之間切換，且無報錯。

步驟三：探測器窗口清潔（針對輕元素檢測）

• 警告：圖1中圓形窗口極其脆弱。

• 操作：如果發現窗口有指紋或油漬，必須用鏡頭紙蘸無水乙醇輕輕單向擦拭。任何劃痕都會導致Mg, Al, Si等輕元素無法檢出。

步驟四：長時間冷機與參數監控

修複後不要立即校準！

1. 開機，進入 Parameters 界麵。

2. 記錄 Detector Initial Temp（如 20°C）。

3. 強製等待：觀察 Detector Temperature 下降過程。

• 目標：必須穩定在 -15°C 以下（最好 -20°C）。

• 監控 Peltier Drive：如果驅動長時間維持在 80-100% 但溫度不降，說明製冷片老化或散熱仍有問題。

• 監控 Cooling Rate：應恢複到 2-4 C/s。

步驟五：能量校準（Energy Calibration）

當溫度穩定在目標區間後：

1. 放置標準樣品（如304不鏽鋼或廠家提供的校準塊）。

2. 確保探頭緊貼樣品，無漏光。

3. 執行 Factory Calibration 或 Energy Calibration。

4. 結果驗證：

• 如果通過：查看校準後的 Resolution（分辨率）數值，應在 140-150 eV (Mn Kα) 範圍內。

• 如果仍報 ID:11：檢查高壓電纜連接器是否氧化，或者考慮探測器芯片本身是否因長期過熱而受損（不可逆損傷）。

第六章：高級故障排除——當基礎維修無效時

如果按照上述步驟操作後，設備依然報錯，需要考慮以下深層問題：

6.1 珀爾帖（Peltier）製冷片老化

• 現象：Peltier Power 顯示正常（如 78 mW），但 Detector Temperature 無法達到目標（如卡在 -5°C）。

• 原因：半導體製冷片內部的碲化鉍熱電偶對老化，製冷效率衰減。

• 解決：更換探測器模塊（通常與製冷片封裝在一起，不可單獨更換製冷片）。

6.2 前置放大器噪聲

• 現象：溫度正常，但能譜底噪（Baseline）極高，峰形畸變。

• 原因：FET場效應管老化或受潮。

• 解決：更換前置放大器電路板。

6.3 高壓電源（HV Supply）紋波

• 現象：峰位漂移，即使校準後很快又不準。

• 檢測：需要示波器測量高壓輸出端的紋波電壓。

• 解決：更換高壓模塊或濾波電容。

第七章：預防性維護與最佳實踐

為了避免此類故障再次發生，建議建立以下維護機製：

1. 定期清灰：每3個月使用壓縮空氣清理散熱口和風扇。

2. 環境控製：避免在超過40°C的環境或高濕度（>85%RH）下使用或存放。

3. 開機預熱/冷卻流程：

• 從冷環境移至熱環境時，先不開機，等待設備回溫至室溫（防止冷凝水）。

• 開機後，強製冷機5-10分鍾再進行測試，尤其是在夏季。

4. 電池管理：劣質電池內阻增大會導致供電不穩，影響Peltier製冷效率，建議使用原廠電池。

第八章：結論

本案例展示了手持XRF分析儀中機械係統與熱管理係統的強耦合特性。

• 濾光片轉盤的機械阻力（Filter Malfunction）雖未直接導致報錯，但它增加了係統負載和熱負擔。

• 散熱係統的積灰導致製冷效率下降（Cooling Rate 1 C/s），探測器工作在“高溫”狀態（-8.9°C）。

• 高溫導致熱噪聲增加，能量分辨率惡化，最終觸發能量校準失敗（ID:11）。

維修的核心不僅僅是“修好”，而是“恢複性能”。對於第三方維修人員而言，不能僅滿足於清除報錯代碼，必須通過診斷軟件的參數（如Peltier Drive, Cooling Rate）來量化設備的健康狀態。

通過本文提供的拆解圖（圖1）和參數截圖（圖2-4）的對照分析，讀者應能掌握一套從“現象”到“機理”再到“修複”的完整邏輯閉環。在未來的維修工作中，當遇到類似的“異常移動”或“校準失敗”時，請首先檢查散熱係統——這往往是被忽視的幕後黑手。
