百格拉伺服SG-30A係列用戶手冊使用指南

引言

百格拉伺服SG-30A係列驅動器作為一款高性能的伺服驅動裝置，廣泛應用於各種自動化設備和精密控製係統中。本文旨在通過詳細解讀SG-30A係列用戶手冊，為用戶提供一份全麵、實用的操作指南，幫助用戶快速上手並充分發揮驅動器的各項功能。本文將從操作麵板功能介紹、點動與手動測試流程、位置模式與速度模式的正反轉控製等方麵進行深入講解。

操作麵板功能介紹

操作麵板概述

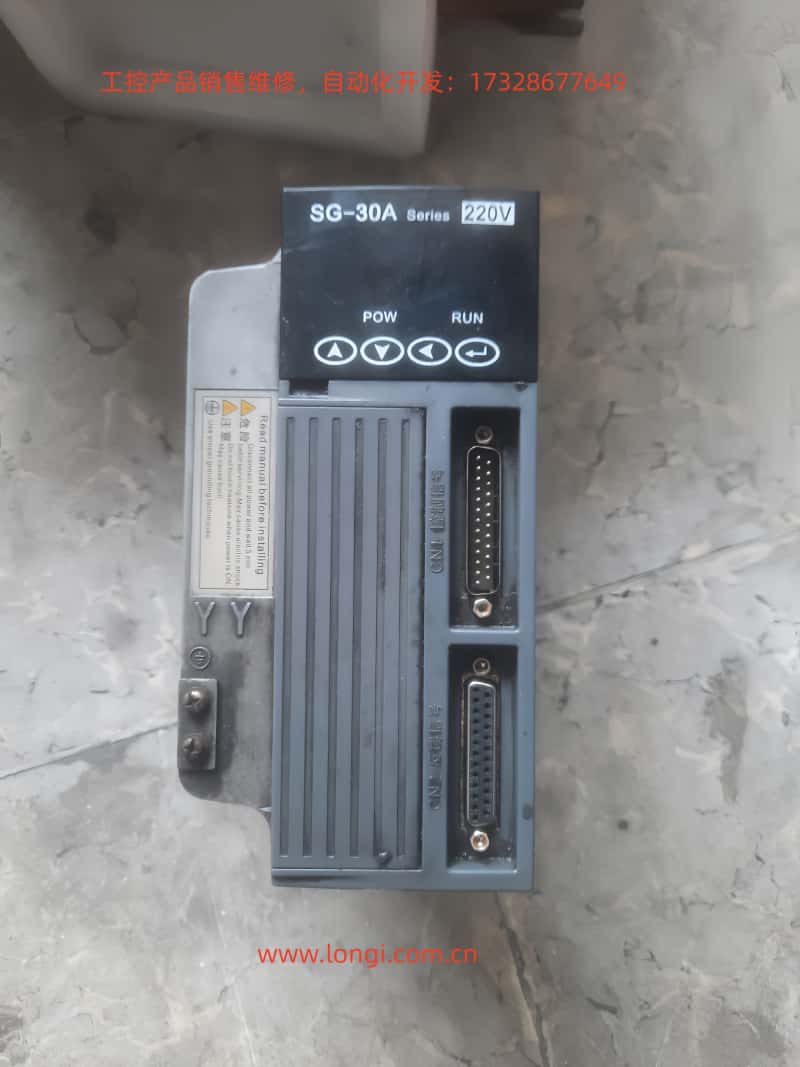

SG-30A係列驅動器的操作麵板由6個LED數碼管顯示器和4個按鍵（↑、↓、←、Enter）組成，用於顯示係統狀態、設置參數及進行各種操作。麵板設計簡潔直觀，分層操作模式使得參數設置和係統監控更加便捷。

顯示功能

• 係統狀態顯示：操作麵板可顯示電機轉速、當前位置、指令脈衝積累量、位置偏差、電機轉矩、電機電流、直線速度、轉子絕對位置、指令脈衝頻率、運行狀態及輸入輸出端子信號等多種係統狀態信息。

• 報警信息顯示：當係統出現故障或異常時，操作麵板會顯示相應的報警代碼，幫助用戶快速定位問題。例如，Err-15、Err-30等報警代碼分別對應光電編碼器連接錯誤和編碼器Z脈衝丟失等故障。

按鍵設置

• ↑、↓鍵：用於增加或減少數值大小，或選擇不同的菜單項。在參數設置模式下，長按可實現快速增減。

• ←鍵：表示層次的後退或取消操作。在參數設置過程中，按下←鍵可返回上一級菜單或取消當前修改。

• Enter鍵：表示進入、確定或前進操作。在菜單選擇模式下，按下Enter鍵進入選定的子菜單；在參數設置模式下，按下Enter鍵確認修改並保存。

點動與手動測試流程

點動操作（JOG運行）

點動操作允許用戶通過按鍵控製電機的短時運行，常用於設備調試和手動定位。

接線

• 確保主電路端子（R、S、T）接入三相AC220V電源。

• 控製電壓端子（r、t）接入單相AC220V電源。

• 編碼器信號接插件CN2與伺服電機連接好。

• 控製信號接插件CN1按圖示連接，至少連接伺服使能（SON）信號。

操作流程

1. 通電前檢查：確認所有接線正確無誤，電機空載且固定牢固。

2. 通電：接通控製電路電源和主電路電源，POWER指示燈點亮。

3. 參數設置：

• 按下Enter鍵進入第1層菜單，選擇“Jr-”（JOG運行模式）。

• 按下Enter鍵進入JOG運行參數設置界麵，設置JOG運行速度（參數PA21）。

4. JOG操作：

• 確認沒有報警後，使伺服使能（SON）ON，RUN指示燈點亮。

• 按下↑鍵並保持，電機按JOG速度正向運行；鬆開按鍵，電機停轉。

• 按下↓鍵並保持，電機按JOG速度反向運行；鬆開按鍵，電機停轉。

手動調速操作

手動調速操作允許用戶通過按鍵調整電機的運行速度，常用於速度調試和性能測試。

接線

與點動操作接線相同。

操作流程

1. 通電前檢查：與點動操作相同。

2. 通電：接通控製電路電源和主電路電源，POWER指示燈點亮。

3. 參數設置：

• 按下Enter鍵進入第1層菜單，選擇“Sr-”（速度試運行模式）。

• 按下Enter鍵進入速度試運行參數設置界麵，無需額外設置速度指令，因為速度將通過按鍵實時調整。

4. 手動調速：

• 確認沒有報警後，使伺服使能（SON）ON，RUN指示燈點亮。

• 按下↑鍵增加速度指令，電機轉速上升；按下↓鍵減少速度指令，電機轉速下降。

位置模式與速度模式的正反轉控製

位置模式正反轉控製

位置模式通過接收外部脈衝指令來控製電機的位置，適用於需要精確定位的場合。

接線

• 主電路端子：三相AC220V接R、S、T端子。

• 控製電壓端子：r、t接單相AC220V電源。

• 編碼器信號：CN2與伺服電機連接。

• 控製信號：

• CN1的PULS+、PULS-接位置指令脈衝正負極。

• SIGN+、SIGN-接方向指令信號正負極。

• SON接伺服使能信號。

• 必要時連接ALRS（報警清除）、RSTP（CW驅動禁止）、FSTP（CCW驅動禁止）等信號。

參數設置

• 控製方式選擇（PA4）：設置為0（位置控製模式）。

• 電子齒輪設置（PA12、PA13）：根據傳動比和編碼器分辨率設置合適的電子齒輪比，以實現精確的位置控製。

• 位置指令平滑濾波器（PA19）：根據實際需求設置，以減少指令脈衝的突變對係統的影響。

正反轉控製

• 正轉：通過外部控製器發送正向脈衝指令（PULS+為正，PULS-為負）和正向方向信號（SIGN+為高電平，SIGN-為低電平）。

• 反轉：通過外部控製器發送反向脈衝指令（PULS+為負，PULS-為正）和反向方向信號（SIGN+為低電平，SIGN-為高電平）。

速度模式正反轉控製

速度模式通過接收外部模擬速度指令或內部速度指令來控製電機的轉速和方向，適用於需要連續調速的場合。

接線

• 主電路端子：與位置模式相同。

• 控製電壓端子：與位置模式相同。

• 編碼器信號：與位置模式相同。

• 控製信號：

• 若使用外部模擬速度指令，連接VIN+、VIN-到模擬速度指令源。

• SON接伺服使能信號。

• 必要時連接ALRS、RSTP、FSTP等信號。

• 若使用內部速度指令，通過參數設置選擇內部速度。

參數設置

• 控製方式選擇（PA4）：設置為1（速度控製模式）。

• 內外速度指令選擇（PA22）：設置為0（內部速度）或1（外部模擬速度指令）。

• 模擬速度指令增益（PA43）：根據模擬指令電壓範圍設置合適的增益值。

• 模擬速度指令方向取反（PA44）：根據實際需求設置是否取反速度指令方向。

正反轉控製

• 正轉：

• 若使用內部速度指令，通過參數設置選擇正向內部速度（如SC1=0，SC2=0選擇內部速度1，且內部速度1設置為正向速度）。

• 若使用外部模擬速度指令，發送正電壓信號到VIN+、VIN-，電壓值決定電機轉速，方向由PA44參數決定（通常正電壓對應正轉）。

• 反轉：

• 若使用內部速度指令，通過參數設置選擇反向內部速度（如SC1=1，SC2=0選擇內部速度2，且內部速度2設置為反向速度）。

• 若使用外部模擬速度指令，發送負電壓信號到VIN+、VIN-（或根據PA44設置發送正電壓實現反轉），電壓值決定電機轉速。

結論

通過本文的詳細講解，用戶應已掌握百格拉伺服SG-30A係列驅動器操作麵板的功能介紹、點動與手動測試流程以及位置模式和速度模式的正反轉控製方法。在實際應用中，用戶應根據具體需求合理設置參數和接線，以充分發揮驅動器的性能優勢。同時，建議用戶定期查閱用戶手冊以獲取最新信息和技術支持，確保係統的穩定運行和高效生產。
