藍海華騰V5-H係列變頻器E.rEF故障深度排查與LOC1按鍵鎖定解決實戰指南

引言

藍海華騰V5-H係列高性能矢量控製變頻器憑借高精度、高可靠性，廣泛應用於水泵、風機、傳送帶、機床等工業負載。然而，在長期運行中，E.rEF（比較基準異常）和LOC1（按鍵鎖定）是維修人員最常遇到的兩類故障——前者會導致變頻器直接停機，後者會鎖死操作麵板，嚴重影響生產效率。本文結合藍海華騰V5-H用戶手冊（V5-H係列專用）、實戰維修案例及電子電路原理，深度解析這兩個故障的成因、排查流程及解決技巧，幫助維修人員快速定位問題、恢複設備運行。

第一章 E.rEF故障的本質與核心成因

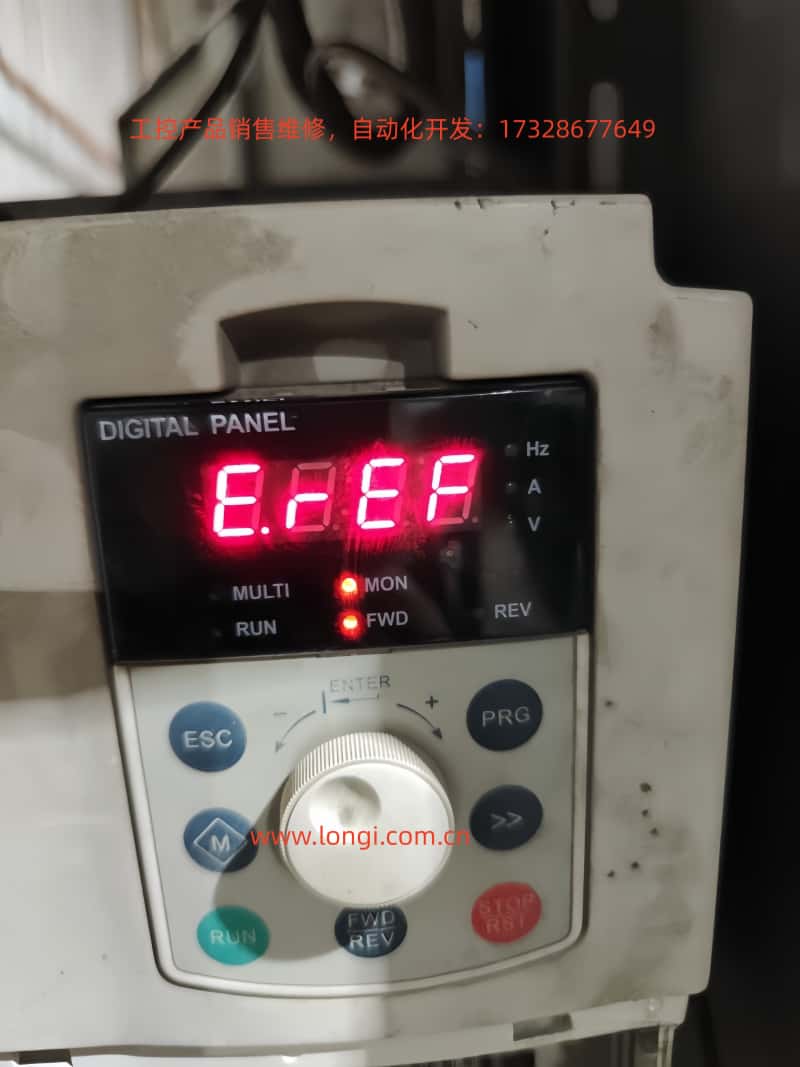

根據《藍海華騰V5-H高性能矢量控製型變頻器用戶手冊》（以下簡稱“手冊”），E.rEF故障代碼對應“比較基準異常”，屬於硬件級故障，需停機檢修。其本質是：變頻器控製電路的基準電壓/信號出現異常，導致CPU無法正確判斷電流、電壓等采樣信號，從而觸發保護機製。

1.1 手冊定義的E.rEF故障原因

手冊明確列出E.rEF的三大核心成因（按發生概率排序）：

1. 內部開關電源異常（占比約50%）：基準電壓（5V、15V）不穩或丟失，導致控製電路參考信號錯誤；

2. 信號采樣/比較電路異常（占比約30%）：電流、電壓采樣信號錯誤，或比較電路（運放、基準源）損壞；

3. 內部插接件鬆動（占比約20%）：控製板與電源板、驅動板之間的排線鬆動，導致信號傳輸中斷。

1.2 故障邏輯鏈解析

變頻器的控製核心是CPU（如ARM或DSP），其工作依賴穩定的基準電壓（如5V給CPU供電，2.5V給比較電路作為參考）和準確的采樣信號（如電機電流、直流母線電壓）。當基準電壓異常時，采樣信號會被“誤判”——例如，5V基準降至3V，原本1V的電流采樣信號會被CPU識別為1.67V（1V/3V×5V），超過閾值後觸發E.rEF。

第二章 E.rEF故障分步排查流程（從簡到繁）

E.rEF故障的排查需遵循“先外部後內部、先簡單後複雜”的原則，避免盲目拆解導致二次損壞。以下是標準化排查流程：

2.1 第一步：斷電檢查內部連接（最常見原因，占比約40%）

操作場景：變頻器長期振動（如水泵、風機負載）或環境潮濕，導致內部排線鬆動、氧化。
工具：螺絲刀（十字/一字）、酒精（95%）、鑷子。
步驟：

1. 斷電放電：斷開變頻器輸入電源（L1/L2/L3），等待5分鍾（讓直流母線電容放電，用萬用表測P+與N-之間電壓，確保<36V）；

2. 打開外殼：擰下變頻器正麵/側麵的固定螺絲（注意隱藏螺絲，如散熱片下方），取下外殼；

3. 檢查排線：找到控製板（CPU板，通常標有“CONTROL”）、電源板（標有“POWER”）、驅動板（標有“DRIVE”）之間的連接器（如CN1、CN2、CN3，多為10Pin/20Pin排線）；

• 用鑷子輕輕拔插排線，確保無鬆動（若拔插時有“哢嗒”聲，說明接觸良好）；

• 若排線金手指有氧化痕跡（發黑），用酒精棉擦拭幹淨；

4. 固定排線：用紮帶將排線固定在控製板上（避免振動再次鬆動），重新裝好外殼。

案例：某工廠V5-H-4T2.2G變頻器（風機負載），因長期振動導致控製板與電源板的CN1排線鬆動，重新插拔後E.rEF故障消除。

2.2 第二步：通電檢測開關電源輸出（關鍵步驟，決定故障範圍）

若重新插拔排線後仍報E.rEF，需重點檢測電源板的輸出電壓——基準電壓異常是E.rEF的核心誘因。
工具：萬用表（推薦FLUKE 15B+，精度高）、示波器（可選，用於測紋波）。
檢測點與正常範圍（以380V輸入為例）：

操作步驟：

1. 通電（不接電機），將萬用表調至直流電壓檔（量程20V測5V/15V/24V，量程1000V測直流母線）；

2. 紅表筆接電源板輸出端（如+5V），黑表筆接GND（電源板上的“GND”端子或金屬外殼）；

3. 記錄各電壓值，若5V異常（如<4.5V或>5.5V），說明電源板的5V開關電源電路故障（常見元件：整流橋GBU808、濾波電容470μF/25V、開關管MOSFET、PWM控製器UC3842）；

4. 若所有輸出都異常（如5V=0V，15V=0V），說明電源板的主整流電路故障（整流橋擊穿、主電容鼓包）。

維修技巧：

• 5V異常時，優先檢查濾波電容（是否鼓包、漏液）——若電容失效，會導致5V紋波過大（>100mV），觸發E.rEF；

• 若電容正常，檢查開關管（如IRF840）——用萬用表測漏極（D）與源極（S）之間的電阻，若<10Ω，說明擊穿；

• 若開關管正常，檢查PWM控製器（如UC3842）——測其8腳（VCC）電壓，若<10V，說明啟動電路故障（如啟動電阻開路）。

2.3 第三步：信號采樣電路檢測（電流/電壓采樣）

若電源板輸出正常，需排查信號采樣電路——電流、電壓采樣錯誤會導致比較電路誤判。

2.3.1 電流采樣電路（以霍爾傳感器為例）

原理：霍爾傳感器（如HC-TS100A）檢測電機電流，輸出與電流成正比的電壓（如10A對應1V），經運放放大後送CPU。
檢測步驟：

1. 斷開電機接線（避免帶電操作）；

2. 找到霍爾傳感器（通常安裝在驅動板上，靠近電機接線端子）；

3. 用萬用表測霍爾傳感器的輸出電壓（OUT腳與GND腳之間）：

• 靜態（電機不轉）：0V（正常）；

• 動態（電機轉動）：根據負載電流，輸出0-5V電壓（如1.5A電機，輸出0.15V）；

4. 若輸出電壓為0V（靜態/動態都為0），說明霍爾傳感器損壞（需更換，型號需匹配）；

5. 若輸出電壓滿量程（如5V），說明采樣電阻開路（需更換，阻值通常為0.1Ω/5W）。

2.3.2 電壓采樣電路（直流母線電壓）

原理：直流母線電壓（P+/N-）經分壓電阻（如R1=100kΩ、R2=10kΩ）分壓後，送CPU采樣（如540V母線分壓後為49V，再經後續電路降壓到0-5V）。
檢測步驟：

1. 通電，測分壓電阻R2兩端的電壓（R2與GND之間）；

2. 正常範圍：380V輸入時，R2電壓約4.9V（540V×10k/(100k+10k)=49V？不對，實際中會用更小的電阻，如R1=10kΩ、R2=1kΩ，分壓後為540V×1k/(10k+1k)=49V，再經運放降壓到0-5V）；

3. 若R2電壓為0V，說明R1開路（需更換，阻值10kΩ/1W）；

4. 若R2電壓異常高（如10V），說明R2短路（需更換）。

2.4 第四步：比較電路與基準源檢測（進階步驟）

若采樣電路正常，需排查比較電路——運放（如LM358）將采樣信號與基準電壓比較，輸出高/低電平給CPU。
工具：示波器（測運放輸入輸出波形）、萬用表（測基準電壓）。
檢測點：

1. 基準電壓源（如TL431）：輸出應為2.5V（±1%），測其陰極（K）與陽極（A）之間的電壓；

2. 比較運放（如LM358）：

• 輸入腳（IN+、IN-）：IN+接采樣信號，IN-接基準電壓（2.5V）；

• 輸出腳（OUT）：采樣信號>基準電壓時，OUT輸出高電平（5V）；反之輸出低電平（0V）。

異常處理：

• 若TL431輸出≠2.5V（如3V或1V），說明基準源損壞（需更換，型號TL431）；

• 若運放輸入正常（IN+=3V，IN-=2.5V），但輸出始終低電平（0V），說明運放損壞（需更換，型號LM358）。

第三章 LOC1按鍵鎖定的原因與解鎖實戰

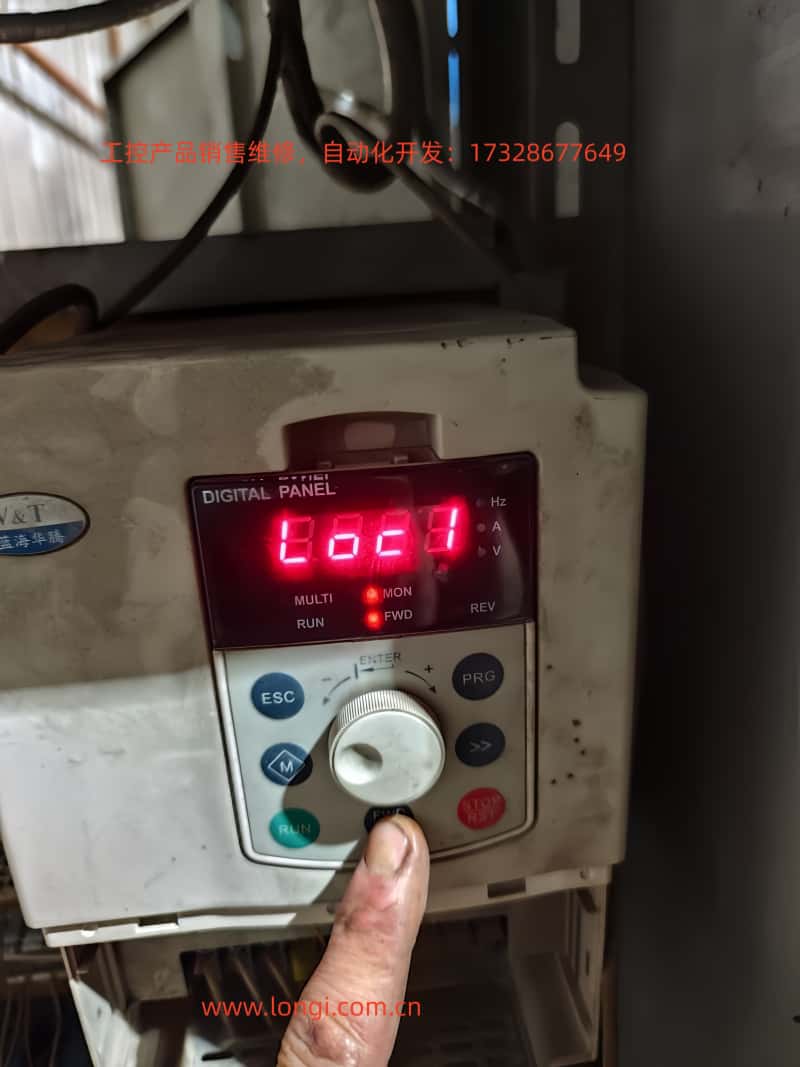

LOC1是藍海華騰V5-H變頻器的按鍵鎖定狀態（對應手冊參數P2.00=1），此時所有麵板按鍵（除RUN/STOP外）不可用，防止誤操作修改參數。

3.1 LOC1的觸發場景

1. 誤操作：同時按下組合鍵（如ESC+PRG+旋鈕），觸發鎖定；

2. 參數設置：P2.00被誤改為1（如維修人員調試時不小心修改）；

3. 麵板故障：麵板按鍵短路，導致鎖定功能誤觸發。

3.2 手冊標準解鎖方法（必看）

根據手冊4.6節“按鍵鎖定及解鎖”，LOC1解鎖組合鍵為：
同時按下「ESC鍵」+「飛梭鍵逆時針旋轉」+「◄鍵」（部分麵板無◄鍵，需用PRG或M鍵替代）。

操作步驟（以V5-H標準麵板為例）：

1. 確保變頻器通電（顯示LOC1）；

2. 用左手拇指按住ESC鍵（麵板左上角，標有“ESC”）；

3. 用右手食指按住飛梭鍵（麵板中間的旋鈕），逆時針旋轉（向“-”方向轉動）；

4. 用右手中指按住◄鍵（麵板左側，標有“◄”的方向鍵，若沒有，用PRG鍵替代）；

5. 保持三個按鍵/動作同時進行3-5秒，直到顯示屏幕從“LOC1”切換為其他狀態（如“8888”或停機參數）；

6. 鬆開所有按鍵，確認麵板按鍵是否恢複正常（如按RUN鍵，電機是否啟動）。

替代方案（若無◄鍵）：

• 嚐試ESC+逆時針旋轉+PRG鍵（PRG鍵在麵板右上角，標有“PRG”）；

• 嚐試ESC+逆時針旋轉+M鍵（M鍵在麵板左側，標有“M”）；

• 若以上組合無效，說明麵板故障（需更換麵板）。

3.3 解鎖後取消鎖定（修改P2.00參數）

解鎖後，需將P2.00參數改為0（不鎖定），避免再次誤觸發。
操作步驟：

1. 按PRG鍵進入一級菜單（顯示“P0.00”）；

2. 用飛梭鍵旋轉找到P2.00（按鍵鎖定設置）；

3. 按ENTER鍵進入參數修改狀態，用飛梭鍵將值從1改為0；

4. 按ENTER鍵確認，退出菜單（顯示停機參數）。

第四章 實戰案例：V5-H-4T1.5G變頻器故障維修全過程

4.1 故障現象

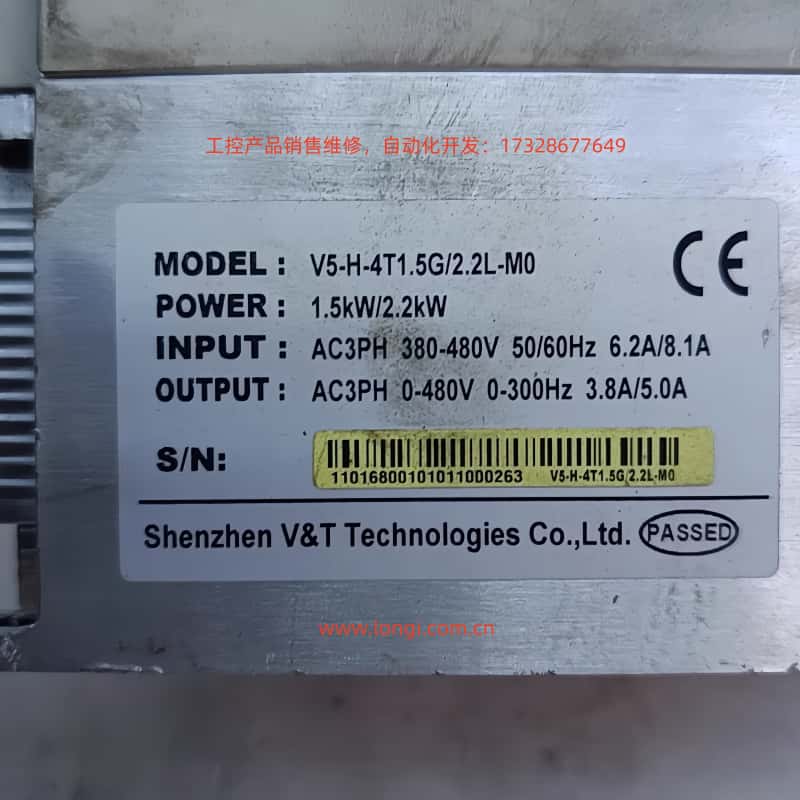

某食品廠輸送帶用V5-H-4T1.5G變頻器（380V輸入，1.5kW電機），運行中突然停機，麵板顯示E.rEF，按任意鍵顯示LOC1，無法進入菜單。

4.2 排查過程

1. 第一步：斷電檢查排線：打開外殼，重新插拔控製板與電源板的CN1排線（10Pin），通電後仍顯示E.rEF；

2. 第二步：檢測電源板輸出：測5V輸出隻有3.2V（正常4.8-5.2V），15V=15.2V（正常），24V=24.5V（正常），直流母線=540V（正常）；

3. 第三步：維修電源板：拆開電源板，發現5V濾波電容（470μF/25V）鼓包漏液，更換同規格電容（470μF/25V，品牌紅寶石），通電後5V=5.1V（正常），E.rEF消失；

4. 第四步：解鎖LOC1：用組合鍵ESC+逆時針旋轉+PRG鍵，保持5秒，顯示切換為“8888”，鬆開後顯示停機參數（0.00Hz）；

5. 第五步：修改P2.00：進入菜單，找到P2.00=1，改為0，確認後LOC1消失，按鍵恢複正常。

4.3 維修結果

變頻器恢複正常，輸送帶啟動，運行電流1.1A（額定1.5A），無異常。後續跟蹤3個月，未再出現故障。

第五章 預防措施與日常維護（避免故障複發）

5.1 環境維護

• 安裝要求：變頻器需安裝在通風良好、幹燥的地方（環境溫度0-40℃，濕度<80%RH），避免陽光直射；

• 散熱管理：定期清理散熱片灰塵（每3個月用壓縮空氣吹掃），若環境溫度>30℃，加裝散熱風扇（220V，風量≥50CFM）。

5.2 連接檢查

• 內部排線：每6個月檢查一次內部排線（CN1、CN2、CN3），用紮帶固定，避免振動鬆動；

• 外部接線：定期檢查電源接線（L1/L2/L3）、電機接線（U/V/W）是否牢固，避免接觸不良導致電壓波動。

5.3 參數管理

• P2.00設置：除非必要，不要將P2.00設為1（鎖定），避免誤操作；

• 參數備份：用麵板或藍海華騰專用軟件（如V5-H Programmer）備份變頻器參數，故障時可快速恢複。

5.4 定期檢測

• 電源檢測：每1年檢測一次電源板輸出電壓（5V、15V、24V），確保在正常範圍；

• 采樣電路檢測：每2年檢測一次電流/電壓采樣電路（霍爾傳感器、分壓電阻），避免元件老化導致故障。

第六章 常見問題解答（Q&A）

Q1：E.rEF故障能否通過複位消除？

A：不能。E.rEF是硬件故障，需排查修複後才能消除，按STOP/RST鍵複位無效。

Q2：LOC1鎖定後，無法進入菜單怎麽辦？

A：必須用組合鍵解鎖（手冊標準方法），若組合鍵無效，可能是麵板故障（需更換麵板，型號需匹配）。

Q3：電源板5V異常，能否自行維修？

A：若有電子維修經驗，可檢查易損元件（濾波電容、開關管、PWM控製器），更換損壞元件；若無經驗，建議更換整個電源板（藍海華騰原廠電源板約200-300元，比維修更可靠）。

Q4：信號采樣電路故障，如何快速判斷？

A：用萬用表測采樣電壓：

• 若電壓為0V或滿量程，說明采樣電路故障（霍爾傳感器/采樣電阻損壞）；

• 若電壓正常，但仍報E.rEF，說明比較電路故障（運放/基準源損壞）。

結論

藍海華騰V5-H係列變頻器的E.rEF故障和LOC1鎖定是維修中的高頻問題，但隻要掌握“從簡到繁”的排查邏輯（先檢查排線，再測電源，最後查采樣/比較電路），並熟練使用手冊中的解鎖組合鍵，就能快速恢複設備運行。

關鍵總結：

• E.rEF的核心是基準電壓/采樣信號異常，優先檢查電源板和排線；

• LOC1的解決關鍵是組合鍵解鎖，解鎖後修改P2.00參數取消鎖定；

• 日常維護（清理灰塵、固定排線、定期檢測）是避免故障複發的核心。
