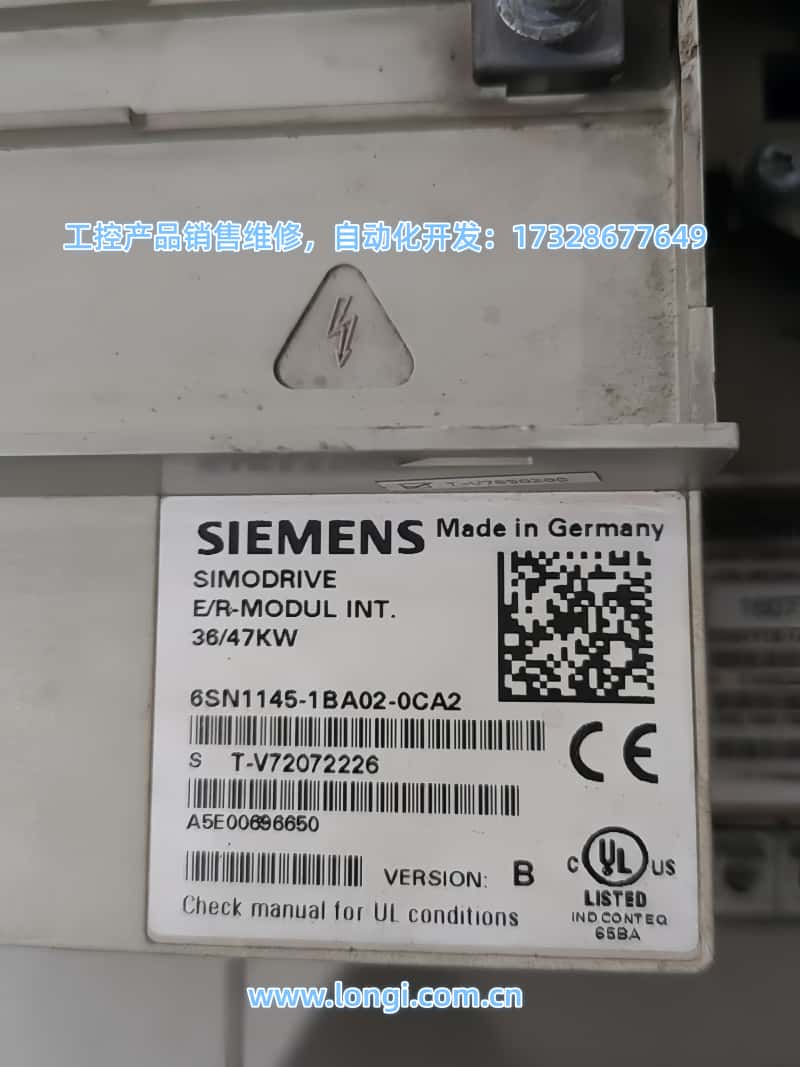

SIMODRIVE 611 Infeed 模塊 DC-Link 電壓異常下降的係統性分析與維修實踐

——以 6SN1145-1BA02-0CA2 為例的工程診斷指南

一、問題背景與典型故障現象

在使用 Siemens SIMODRIVE 611 驅動係統的 CNC 機床中，進給模塊（Infeed Module）承擔著**三相交流整流、建立並穩定直流母線（DC-link）**的關鍵角色。
在大量現場案例中，工程師經常遇到如下現象：

• 直流母線電壓（DC-link）在空載或輕載時約為 580–620VDC；

• 在機床運行過程中，電壓偶發性下降至約 520VDC；

• 同時伴隨 主軸運行不穩定、轉矩不足；

• 主軸電流異常升高（如 25–30A 甚至更高）；

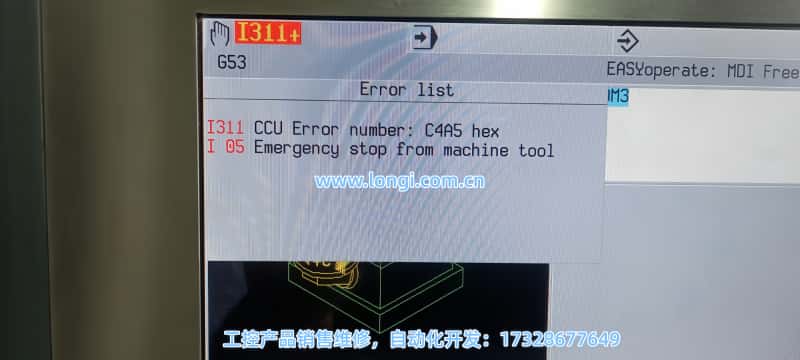

• CNC 顯示報警：

• I311 – CCU Error (如 C4A5 hex)

• I05 – Emergency stop from machine tool

該類故障往往具有以下特點：
非持續性、負載相關、溫度或時間相關、重啟後可短暫恢複。
這使得問題在早期階段極易被誤判為主軸、電機或 CNC 參數問題。

二、DC-Link 電壓下降為何會引發“高電流 + 停機”？

1. DC-Link 在 SIMODRIVE 611 中的作用

在 SIMODRIVE 611 架構中：

Infeed 模塊 → 建立 DC-link → 所有軸模塊與主軸模塊共享該直流母線

DC-link 是整個驅動係統的“能量緩衝池”。
其功能包括：

• 吸收電網瞬態波動；

• 在負載突變時提供瞬時能量；

• 保證逆變側 IGBT 在額定電壓下工作。

2. 電壓下降為何導致電流“反向升高”？

當 DC-link 電壓下降時，驅動控製器為了維持既定的：

• 轉速

• 轉矩

• 加速度

會自動提高輸出電流以補償功率不足：

[
P = U \times I
]

當 U（DC-link）下降，係統隻能通過**提高 I（相電流）**來維持功率輸出。

結果是：

• 主軸電流快速上升；

• 觸發電流限製、欠壓、控製異常；

• CCU 收到異常狀態 → 報 I311；

• 機床 PLC 側觸發安全鏈 → I05 急停。

因此，在這類故障中：

“高電流”往往是結果，而不是根因。

三、600V 掉到 520V：一定是故障嗎？

這是一個極易被忽略但非常關鍵的問題。

1. DC-link 電壓與進線電壓的對應關係

結論：

• 如果現場電網是 400VAC，那麽 520VDC 本身並非絕對異常；

• 如果現場是 460–480VAC，那麽從 600V 掉到 520V，已經是嚴重供能不足。

 因此，在任何維修判斷之前，必須先確認進線電壓等級。

四、最常見的根因分析（按現場概率排序）

1. 進線掉相 / 欠壓 / 接觸不良（最高概率）

這是現場最常見、也是最容易被忽視的原因，包括：

• 熔斷器座老化、彈片失去張力；

• L1/L2/L3 端子螺絲鬆動；

• 主接觸器觸點氧化、燒蝕；

• 上遊配電櫃大負載切入造成瞬時壓降。

典型特征：

• 故障多為“偶發”；

• 與車間其他大功率設備動作有關；

• 故障後端子、熔斷器座常有發熱或變色痕跡。

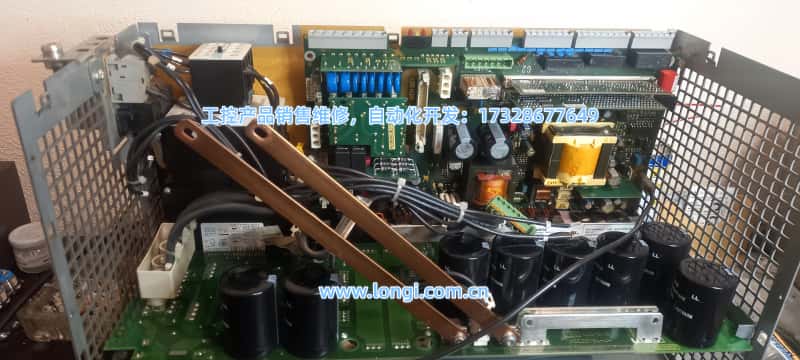

2. DC-link 電解電容老化（非常常見）

SIMODRIVE 611 屬於典型的“老一代大功率模擬+數字混合係統”，
其 DC-link 電容長期處於：

• 高電壓；

• 高紋波電流；

• 高溫環境。

隨著時間推移，電容會出現：

• 容量下降；

• ESR 上升；

• 紋波抑製能力顯著變差。

結果就是：

• 空載看似正常；

• 一旦主軸加速、切削或製動，母線瞬間塌陷。

這是大量“間歇性掉壓故障”的真正元凶。

3. 預充電 / 主接觸器回路異常

Infeed 模塊通常包含：

• 預充電阻；

• 預充繼電器；

• 主接觸器。

若存在以下問題：

• 接觸器線圈供電不穩（24V 老化）；

• 觸點接觸電阻過大；

• 預充無法完全切換到主回路；

則 DC-link 可能在運行中短暫失去整流供電，僅靠電容支撐，從而快速掉壓。

4. 主軸側異常拖垮 DC-link（需驗證）

包括：

• 主軸機械卡滯、軸承損傷；

• 電機繞組局部短路、絕緣下降；

• 主軸功率模塊內部異常。

特征：

• 電流異常通常先出現；

• 即使 DC-link 正常，也會出現過流趨勢。

五、工程化排查流程（可直接照做）

Step 1：同步記錄“輸入三相 + DC-link”

這是區分外部供電問題與 Infeed 內部問題的唯一有效方法：

• L1-L2、L2-L3、L3-L1 線電壓；

• DC+ / DC− 實測電壓；

• 故障發生時刻（加速 / 切削 / 減速）。

判斷邏輯：

• 三相也掉 → 外部供電 / 接觸問題；

• 三相穩、DC-link 掉 → 電容 / 預充 / Infeed 內部；

• 電流先異常 → 主軸側優先檢查。

Step 2：檢查所有大電流連接點

在斷電並確認 DC-link 完全放電後：

• 緊固所有進線端子、銅排；

• 檢查熔斷器座是否燒蝕；

• 檢查主接觸器觸點狀態；

• 檢查風扇與散熱通道。

Step 3：評估 DC-link 電容狀態

推薦方法：

• 運行狀態下測 DC-link 紋波（合規測量方式）；

• 對比輕載與重載下的電壓跌落速度；

• 必要時拆下電容進行容量 / ESR 測試。

經驗結論：

對於運行超過 10–15 年的 611 係統，
整組更換 DC-link 電容 bank 往往是性價比最高的維修方案。

Step 4：隔離驗證主軸負載

• 主軸空載運行是否正常？

• 空載電流是否異常偏高？

• 負載變化是否與掉壓高度相關？

六、關於 I311 / C4A5 hex 報警的正確理解

在 SIMODRIVE 611 係統中：

• I311 是 CNC 層麵對驅動係統狀態異常的反饋；

• C4A5(hex) 為內部診斷碼，常與：

• 就緒信號丟失；

• 供電異常；

• 驅動控製狀態錯誤
  相關。

在 DC-link 掉壓案例中，該報警通常是結果而非根因。
隻要供能問題被解決，I311 往往會隨之消失。

七、長期穩定運行的預防建議

• 定期（6–12 個月）檢查 DC-link 電容溫升；

• 檢查進線端子與熔斷器座接觸狀態；

• 對電網波動大的工廠，考慮加裝電能質量監測；

• 對老舊係統，製定 電容預防性更換計劃。

八、總結（給搜索引擎與工程師的核心結論）

• SIMODRIVE 611 DC-link 掉壓 ≠ 參數問題 ≠ 主軸必壞；

• 絕大多數案例集中在：
  進線供電問題 + DC-link 電容老化；

• 先測“電壓”，再談“電流”，不要本末倒置；

• 工程化、數據化排查，能顯著降低誤修成本。
