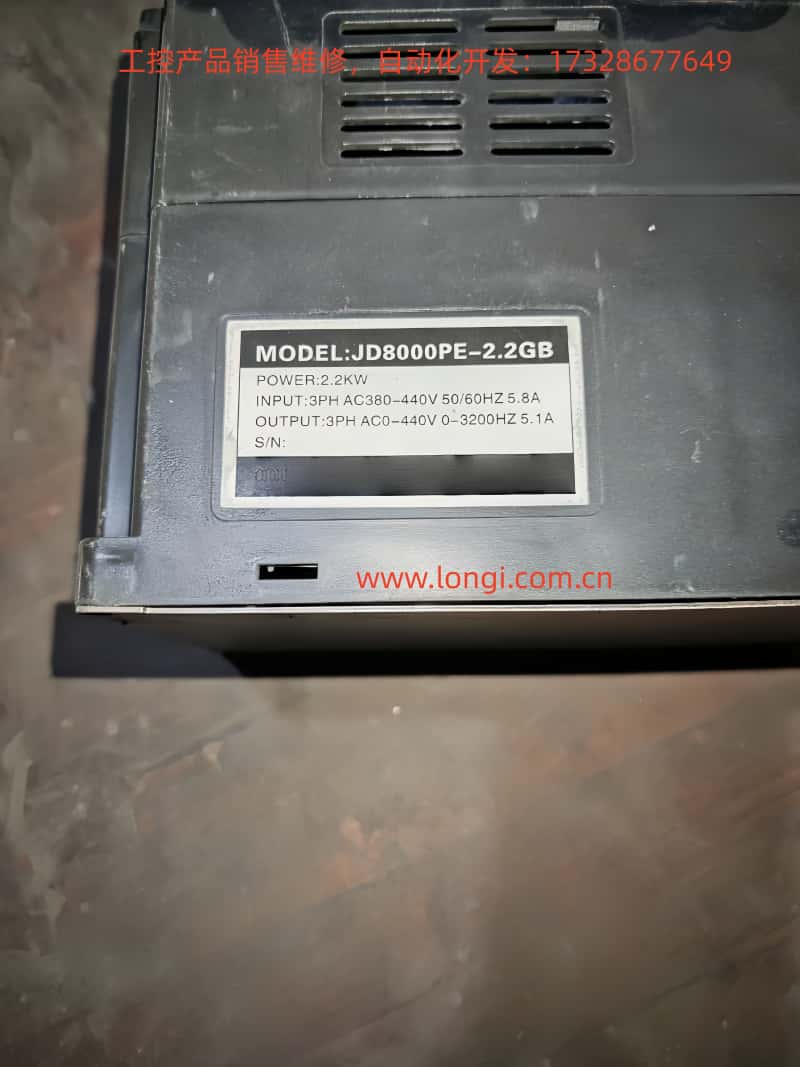

佳帝變頻器PE8000係列手冊使用指南

佳帝（JiaDi）PE8000係列高性能矢量控製變頻器采用無速度傳感器矢量控製（SVC）和V/F控製方式，啟動轉矩強勁、動態響應快、調速範圍廣，廣泛適用於風機水泵、機床、紡織、起重、包裝、注塑等工業領域。PE8000係列體積緊湊、操作簡便、保護功能完善，本指南基於官方簡易說明書，結合實際工程經驗，係統講解操作麵板使用、密碼保護、參數初始化、外部端子正反轉控製、電位器調速接線、參數設置以及故障代碼與處理方法。內容詳實實用，幫助用戶快速上手，實現穩定高效運行。

1. 操作麵板功能介紹及參數保護

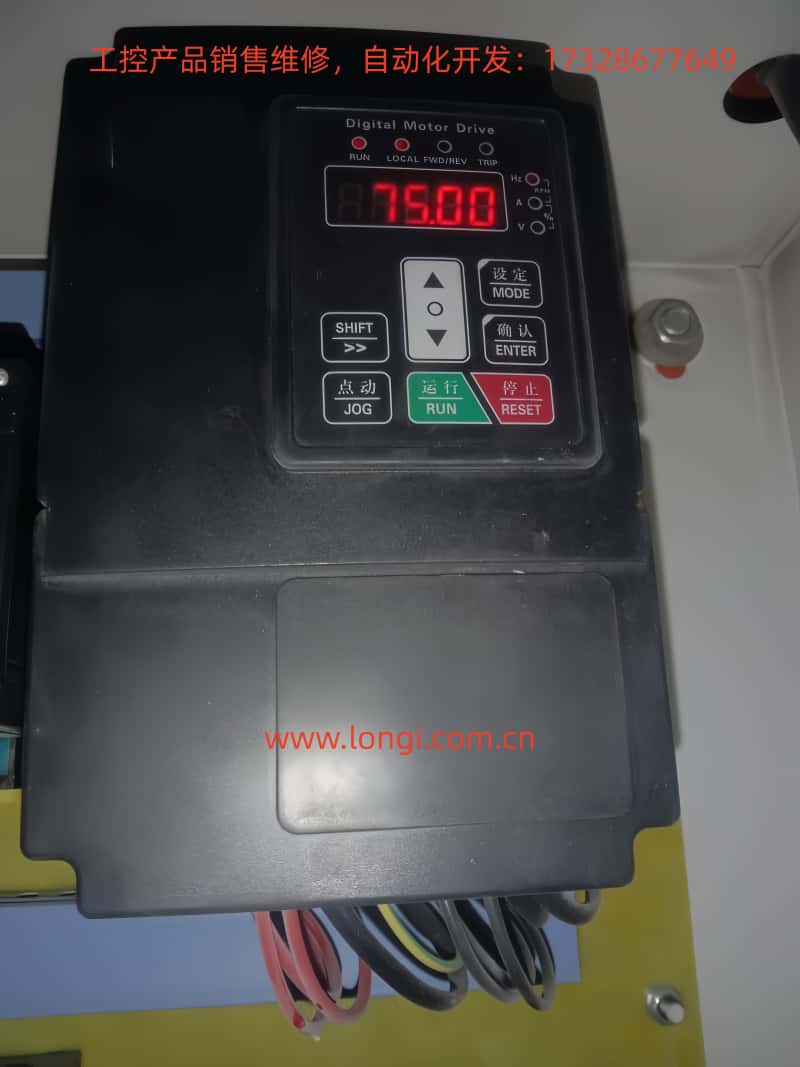

PE8000係列標配LED數碼管操作麵板，顯示直觀，按鍵布局符合人體工學，便於現場調試和監控。

麵板組成與指示燈

• 數碼管顯示區：實時顯示頻率、電流、電壓、轉速、故障代碼等（單位通過Hz/A/V燈切換）。

• 指示燈：

• RUN（運行燈）：亮表示變頻器正在運行。

• LOCAL（本地控製燈）：亮表示麵板命令通道有效。

• FWD/REV（正反轉燈）：指示當前運行方向。

• TRIP（故障燈）：亮表示發生保護動作。

• 按鍵功能：

• MODE（設定）：進入/退出參數菜單。

• ENTER（確認）：確認參數修改或進入下一級菜單。

• SHIFT（移位）：切換編輯位或快速切換監視參數。

• ▲ / ▼（UP/DOWN）：增加/減少數值或翻閱功能碼。

• JOG（點動）：點動運行（默認正轉，可自定義）。

• RUN（運行）：啟動（麵板命令有效時）。

• RESET（停止/複位）：停止運行或複位故障。

麵板操作基本流程

1. 上電後默認顯示設定頻率（如50.00Hz）。

2. 按 MODE 進入P0組，按 ▲/▼ 選擇功能碼，按 ENTER 進入編輯，按 ▲/▼ 修改值，按 ENTER 保存，按 MODE 退出。

3. 監視模式：運行中按 SHIFT 可循環切換輸出頻率、電流、電壓、轉速等參數。

4. 快速返回：長按 MODE 可直接退出至初始顯示。

如何設置密碼和消除密碼（參數訪問限製）

PE8000提供用戶密碼保護功能，有效防止誤操作和保護知識產權。

• 設置密碼：進入 PP-00（用戶密碼），設定0~65535之間的任意非零值（如1234），按 ENTER 確認。

• 啟用保護：密碼設置後，下次修改任何參數時需先輸入正確密碼才能進入菜單。

• 消除密碼：將 PP-00 修改回 0，即取消密碼保護。

• 注意：密碼丟失可通過廠家技術支持或參數初始化（見下文）解決，但會清除用戶設置。建議調試完成後立即設置密碼，並記錄備份。

如何恢複參數出廠值

• 進入 PP-01（參數初始化）。

• 設置為 01：恢複出廠參數（不包括電機參數），按 ENTER 執行。

• 其他選項：

• 02：清除故障記錄、運行時間等曆史信息。

• 04：恢複用戶備份參數。

• 501：備份當前用戶參數（強烈建議定期執行）。

• 執行後變頻器自動重啟，所有P0~P9組參數恢複默認值（P0-01控製方式默認SVC，P0-02命令源默認端子等）。

• 重要提醒：初始化前必須備份關鍵參數（如電機銘牌參數P1組）。初始化後需重新進行電機自學習（P1-11=1靜態或2動態）。

2. 外部端子正反轉控製和電位器給定頻率調速

PE8000支持靈活的外部控製，適合PLC、按鈕或自動化係統集成。

控製回路端子布局（參考接線圖）

• +24V / COM：控製電源輸出（DC24V）。

• DI1~DI5：多功能數字輸入（可定義正反轉、點動、多段速等）。

• AI1：模擬電壓/電流輸入（0~10V / 0~20mA，默認電壓）。

• +10V / GND：模擬電源輸出（DC10V，供電位器使用）。

• FM / FMR：多功能輸出（頻率脈衝或開關量）。

• T/A-T/B-T/C：繼電器輸出（故障、運行等）。

• OP：+24V公共端（部分機型跳線使用）。

外部端子正反轉控製

推薦接線（兩線式，最常用）：

• 正轉按鈕/觸點：DI1 接 +24V（或COM視跳線）。

• 反轉按鈕/觸點：DI2 接 +24V。

• COM 接按鈕另一端。

• 建議增加停止按鈕（可定義DI3為自由停車或外部故障）。

關鍵參數設置（P0/P4組）：

• P0-02（命令源選擇）= 1（端子命令通道，LOCAL燈亮）。

• P4-11（端子命令方式）= 0（兩線式1：DI1閉合正轉，DI2閉合反轉，同時閉合停止）。

• 備選：1（兩線式2）、2（三線式1，需額外使能端子）。

• P4-00（DI1功能）= 1（正轉運行 FWD）。

• P4-01（DI2功能）= 2（反轉運行 REV）。

• P4-10（DI濾波時間）= 0.010s（防抖動）。

• P0-09（運行方向）= 0（默認正向）。

操作：外部按鈕控製啟停與方向，優先級高於麵板。支持多段速（DI定義12~15）、點動（4/5）等擴展。

外部電位器給定頻率調速

推薦接線（電壓型，最穩定）：

• 10kΩ電位器：兩端分別接 +10V 和 GND。

• 中間抽頭接 AI1（確保跳線在V檔）。

• 屏蔽電纜，長度<30m，避免幹擾。

參數設置：

• P0-03（主頻率源X選擇）= 2（AI1）。

• P0-04（輔助頻率源Y）= 0（關閉）或與其他源疊加。

• P0-07（頻率源疊加方式）= 00（純主頻率源）。

• P0-10（最大頻率）= 50.00Hz（或根據需要60/400Hz）。

• P0-12（上限頻率）= 50.00Hz。

• P0-22（頻率指令分辨率）= 2（0.01Hz，高精度）。

• P4-10濾波時間適當增大（0.05~0.2s）抗幹擾。

調速效果：旋轉電位器實現0~最大頻率連續平滑調節，結合SVC控製實現0.5Hz以上150%額定轉矩。麵板電位器（P0-03=4）可作為備用。

組合應用：可將AI1作為輔源（P0-07十位設1，主-輔），實現主給定+微調。

注意事項：

• 模擬輸入需正確跳線（V/I切換）。

• 加減速時間P0-17/P0-18建議5~30s，避免衝擊。

• 外部控製時P0-27可綁定命令源與頻率源。

3. 故障代碼及解決方法

PE8000共提供24項保護功能，故障時TRIP燈亮、繼電器動作、麵板顯示Err代碼。按 RESET 複位前必須排除根本原因。

主要故障代碼及處理（摘自手冊，結合工程實踐）

• Err01 逆變單元保護：輸出短路、模塊過熱、接線鬆動。處理：檢查電機線絕緣、清理風道、更換風扇、尋求技術支持。

• Err02 加速過電流：加速時間太短、電機參數未自學習、突加負載。處理：增大P0-17加速時間、執行電機自學習（P1-11）、檢查機械卡阻。

• Err03 減速過電流：減速時間短、無製動單元。處理：增大P0-18、加裝製動電阻（PB端子）。

• Err04 恒速過電流：負載過重、選型偏小。處理：檢查負載、升級功率等級。

• Err05 加速過電壓：輸入電壓高、外力拖動。處理：加製動單元、延長加速時間。

• Err07 恒速過電壓：同上。

• Err09 欠壓故障：瞬停、電源異常。處理：檢查電網、啟用掉電再啟動功能。

• Err10 變頻器過載 / Err11 電機過載：負載過大、保護參數不當（P9-01）。處理：調整過載係數、減輕負載。

• Err14 模塊過熱：環境溫度高、風道堵塞、載波頻率高（P0-15）。處理：降低載波（8kHz以下）、清理風道、更換風扇。

• Err15 外部設備故障：DI定義外部故障（11或33）。處理：排除外部信號後複位。

• Err16 通訊故障：接線或參數錯誤。處理：檢查485線、PD組通訊參數。

• Err18 電流檢測故障：霍爾器件或驅動板異常。處理：尋求技術支持。

• Err19 電機調諧故障：參數未按銘牌設置或接線問題。處理：正確輸入P1組銘牌參數後重新自學習。

• Err22 硬件故障：過流/過壓硬件保護。處理：按過流/過壓流程排查。

• Err23 對地短路：電機或電纜對地短路。處理：搖表測量絕緣，更換電纜。

• Err30 掉載故障：運行電流低於P9-64。處理：調整掉載閾值或檢查負載脫離。

• Err45 電機過溫：溫度傳感器問題。處理：檢查接線、改善電機散熱。

通用故障處理步驟

1. 記錄Err代碼及運行參數（電流、電壓、頻率）。

2. 斷電10分鍾，檢查接線、絕緣、風道。

3. 執行電機自學習。

4. 查看PP-01清除記錄後重試。

5. 頻繁故障聯係佳帝技術支持。

常見非代碼故障

• 上電無顯示：檢查電源、34芯排線。

• 電機不轉：檢查P0-02命令源、電機參數、接線。

• DI失效：檢查P4組定義、+24V供電。

4. 典型應用案例

案例1：風機水泵節能控製
某中央空調係統采用22kW PE8000（P型）。P0-03=2（AI1電位器遠程調速），P0-01=2（V/F控製），PID閉環（PA組）。實現恒壓供水，節能25%以上，載波頻率自動調整（P0-16=1）降低噪聲。

案例2：數控機床主軸驅動
7.5kW G型PE8000，SVC控製（P0-01=0），外部端子正反轉（DI1/DI2），AI1電位器微調。0.5Hz輸出180%轉矩，低速切削穩定，S曲線加減速（P0-19單位0.01s）實現精密定位。

案例3：紡織機械多段速運行
15kW用於絡筒機。DI3~DI5定義多段指令（P4組12~14），結合簡易PLC（P0-03=7），實現8段速+擺頻。P0-09方向控製確保正反轉切換無衝擊，定長計數功能提升成紗質量。

案例4：起重提升設備
11kW用於卷揚機。外部端子三線式控製（P4-11=2），加裝製動電阻，轉矩提升（P1組）。四象限運行穩定，Err02/03過流保護有效防止溜車。

案例5：注塑機油泵改造
18.5kW PE8000搭配壓力反饋。AI2接傳感器，PID調節流量壓力，P0-24 0Hz輸出選擇“無輸出”節能待機。過載保護（Err11）確保安全，實測節能30%。

5. 總結與日常維護建議

佳帝PE8000係列以高性價比、豐富功能和完善保護深受用戶喜愛。正確使用麵板、合理設置參數、嚴格按手冊接線是穩定運行的關鍵。建議：

• 首次使用前進行電機絕緣測試（≥5MΩ）和自學習。

• 重要參數備份（PP-01=501）。

• 每季度檢查風道、緊固接線、記錄最高溫度。

• 環境溫度<45℃，濕度<90%無凝露。

• 複雜應用或故障處理及時聯係廠家。
