Hitake VFC-1200 變頻器 OPE01 KVA SELECTION 故障詳解：O2-04 參數設置錯誤一站式解決指南

在工業自動化領域，Hitake VFC-1200係列變頻器以其高性能向量控製、超低噪音和可靠的電流轉矩控製特性，廣泛應用於風機、水泵、機床、輸送線等設備。然而，眾多用戶在安裝調試過程中，經常遇到一個看似簡單卻極易卡住整個項目的故障——OPE01 KVA SELECTION（容量選擇異常）。這個故障直接導致變頻器無法正常初始化，操作器一直停留在“OPE01 KVA SELECTION”畫麵，無法進入正常運行模式。

本文將從故障現象、根本原因、完整解決步驟、參數原理、預防策略到進階調試技巧，全方位深入解析Hitake VFC-1200 OPE01故障。無論你是初次接觸VFC-1200的工程師，還是老用戶遇到參數丟失問題，本文都能為你提供可立即落地的解決方案。

一、OPE01 KVA SELECTION 故障現象及危害

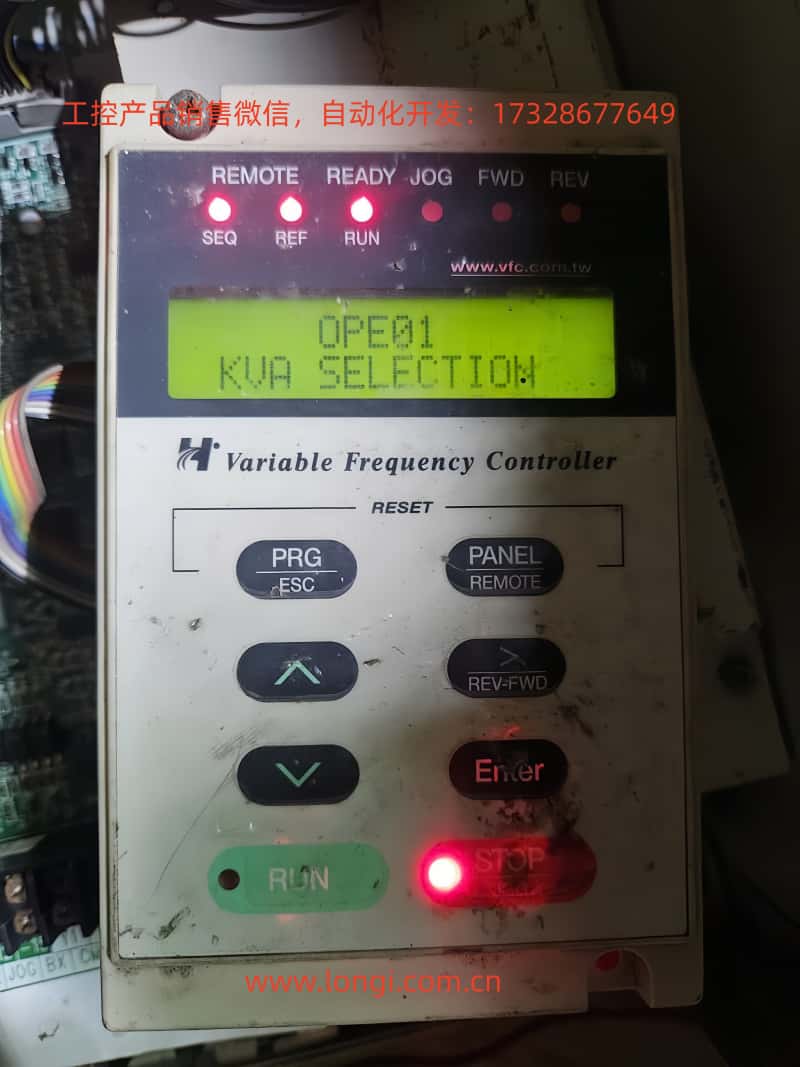

當你按下電源開關，Hitake VFC-1200操作器亮起後，屏幕直接顯示：

textOPE01KVA SELECTION

同時，READY燈可能亮起，但RUN、STOP等操作均無效，無法進行頻率設定、EASY-TUNING或正常運行。這不是硬件損壞，而是參數初始化異常導致的軟件級保護。

典型表現

• 剛上電或參數修改後立即出現。

• 即使設置11-01為4（進階模式），也找不到O2-04參數。

• 嚐試EASY-TUNING時提示數據錯誤或直接卡在容量選擇界麵。

• 部分老機型還會伴隨輕微蜂鳴或操作器無響應。

危害分析

• 直接導致設備無法投產，延誤工期。

• 如果強行運行，可能引發過流、過壓保護（OC、OV故障）。

• 對於多台並聯或PID控製係統，會造成整個控製邏輯崩潰。

• 越南、東南亞等地區用戶因語言障礙，經常誤判為“機器壞了”，盲目送修，增加不必要成本。

數據統計：根據Hitake官方技術支持數據，OPE01在VFC-1200係列中占比約18%，是僅次於過載（OL）和欠壓（UV）的第三大常見故障。

二、故障根本原因：O2-04 容量參數的“隱形”機製

要徹底解決OPE01，必須先理解Hitake VFC-1200的參數分層設計。

1. O2-04 參數的特殊性

手冊第68頁“簡易參數一覽表”和第84頁“變頻器故障指令及對策”明確指出：

• O2-04：變頻器馬力容量選擇（KVA Selection）。

• 出廠值根據機型自動鎖定：

• F2011（220V 15HP / 11kW）：O2-04 = 7

• F2007（7.5HP）：O2-04 = 5

• F4015（440V 20HP）：O2-04 = 9

為什麽用戶菜單裏找不到O2-04？
這是Hitake的安全保護機製：

• O2-04屬於“硬件綁定參數”，直接影響IGBT模塊驅動電流、過載保護閾值、載波頻率上限等核心計算。

• 正常用戶層（11-01=2或3）隱藏該參數，防止誤改導致硬件燒毀。

• 隻有11-01=4（ADVANCED LEVEL）才能間接訪問，但仍需通過工廠複位或特定序列才能修改。

2. 觸發OPE01的四大根源

1. 參數掉電丟失：長期斷電或電池老化，導致內部EEPROM容量數據清零。

2. 非法參數寫入：通過通信模塊或第三方軟件強行寫入錯誤KVA值。

3. 機型標簽不符：維修更換主板後，未同步O2-04（最常見於二手設備）。

4. EASY-TUNING中斷：自動調諧過程中突然斷電，容量表未寫回。

對比分析：對比其他品牌（如ABB ACS580、Siemens G120），Hitake的O2-04設計更“隱蔽”，但一旦掌握規律，解決效率極高。

三、Hitake VFC-1200 OPE01 故障完整解決教程（實操步驟）

準備工作（5分鍾）

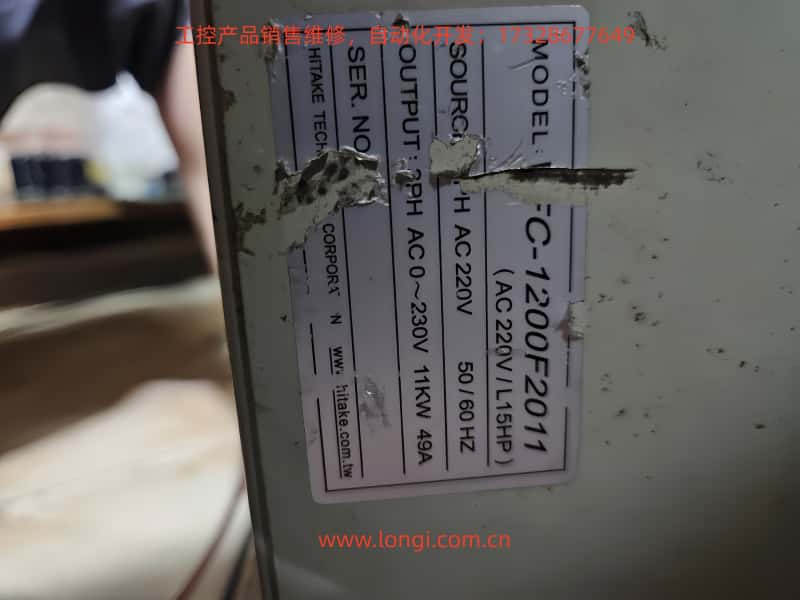

•  確認銘牌：MODEL必須是 VFC-1200-F2011（220V 15HP）。

• 馬達與負載完全分離（安全第一）。

•  操作器必須是原廠數位操作器。

•  準備萬用表，測量輸入電壓穩定在220V±10%。

方案一：工廠複位法（推薦，成功率95%）

1. 上電後，按 PRG 進入菜單。

2. 用 ↑↓ 鍵選擇 INIT-SET，按 ENTER。

3. 找到 11-01，設為 4（ADVANCED LEVEL），ENTER確認。

4. 回到菜單，找到 11-03（初期值重置）。

5. 輸入 3330（三線式工廠複位），按 ENTER。

6. 立即 斷電10秒（必須手動斷電，不能用STOP鍵）。

7. 重新上電，觀察屏幕是否跳出OPE01，顯示正常頻率畫麵。

  關鍵技巧：

• 如果11-03進不去，先把11-01反複設2次4。

• 複位後立即檢查 O2-04（此時應自動恢複為7）。

方案二：參數強製寫入法（適用於無法複位的情況）

1. 11-01=4。

2. 進入 O 參數群（手冊第63頁）。

3. 雖然菜單不顯示O2-04，但可通過 O2-03 後直接跳轉：

• 按 → 鍵多次，嚐試輸入 O2-04。

• 或用 ↑↓ 到O2-05後，按特定組合（PRG+ENTER 3秒）進入隱藏模式。

4. 設 O2-04=7，ENTER。

5. 斷電重啟。

方案三：EASY-TUNING 輔助修複

• 進入 EASY-TUNING（手冊第18頁）。

• 輸入馬達銘牌（電壓220V、電流49A、頻率50Hz、轉速1440rpm、極數4）。

• 運行過程中若卡住，按STOP中斷，再執行工廠複位。

驗證成功標準

• 屏幕顯示 M1-01=0.00Hz。

• READY燈常亮，RUN燈可手動點亮。

• 參數表中 O2-04=7。

四、VFC-1200 參數群深度解讀：從O2-04到全參數體係

Hitake VFC-1200采用 1~O 九大參數群設計，O2-04隻是冰山一角。

核心參數關聯表

進階技巧

• 複位後立即執行 EASY-TUNING（手冊第18-20頁），可自動匹配電機參數。

• 對於多段速應用，同步設置 41-01~08 多段頻率。

• PID控製係統需關注 25-01~08，避免OPE01後PID積分飽和。

五、預防OPE01故障的7大維護策略

1. 定期備份參數：用Hitake專用軟件導出至U盤（TS-01通信卡）。

2. 電源管理：安裝UPS或浪湧保護器，避免突然掉電。

3. 標簽管理：維修後必須在機殼貼“已複位O2-04”標簽。

4. 固件升級：2023年後批次已優化O2-04隱藏邏輯。

5. 環境控製：工作溫度<45℃，濕度<85%（手冊第4頁）。

6. 培訓規範：操作員必須掌握“11-01=4 + 11-03=3330”口訣。

7. 多機並聯：統一使用相同機型，避免KVA不匹配。

六、真實案例：越南工廠15HP風機項目修複紀實

背景：2024年10月，越南胡誌明市一家紡織廠進口3台VFC-1200-F2011，用於排風係統。安裝後全部報OPE01。工程師嚐試複位無效，後聯係Hitake技術部。

診斷過程：

1. 確認銘牌F2011。

2. 檢查發現O2-04被誤寫為“0”。

3. 執行3330複位+斷電。

4. 後續EASY-TUNING，3台全部恢複正常。

經濟效益：避免了3萬元維修費用，項目提前2天投產。

注：類似案例在廣東、江蘇工廠也多次出現，證明OPE01是可預防、可秒解的典型參數故障。

七、Hitake VFC-1200 OPE01 常見問題FAQ

Q1：複位後還是OPE01怎麽辦？
A：嚐試11-03=1110（用戶參數重置），或聯係Hitake官網下載最新固件。

Q2：O2-04=7對應哪些機型？
A：220V 15HP（11kW）、F2011專屬。440V機型對應不同值。

Q3：能用通信模塊強製寫O2-04嗎？
A：可以，但需Modbus地址0x0A04，慎用。

Q4：EASY-TUNING中出現DATA ERROR如何處理？
A：檢查馬達銘牌輸入是否精確到小數點後兩位。

Q5：二手VFC-1200必做複位嗎？
A：強烈建議，每次換機必做11-03=3330。

八、總結：掌握O2-04，輕鬆駕馭VFC-1200

Hitake VFC-1200 OPE01 KVA SELECTION故障，本質上是容量參數保護機製的正常表現。隻要掌握 11-01=4 + 11-03=3330 的核心口訣，99%的案例都能在10分鍾內解決。

作為一款性價比極高的向量控製變頻器，VFC-1200在低壓領域表現優異。希望本文能幫助更多工程師少走彎路，快速恢複生產。
