GK600變頻器CCL故障詳解：原因分析、診斷方法與解決方案

引言

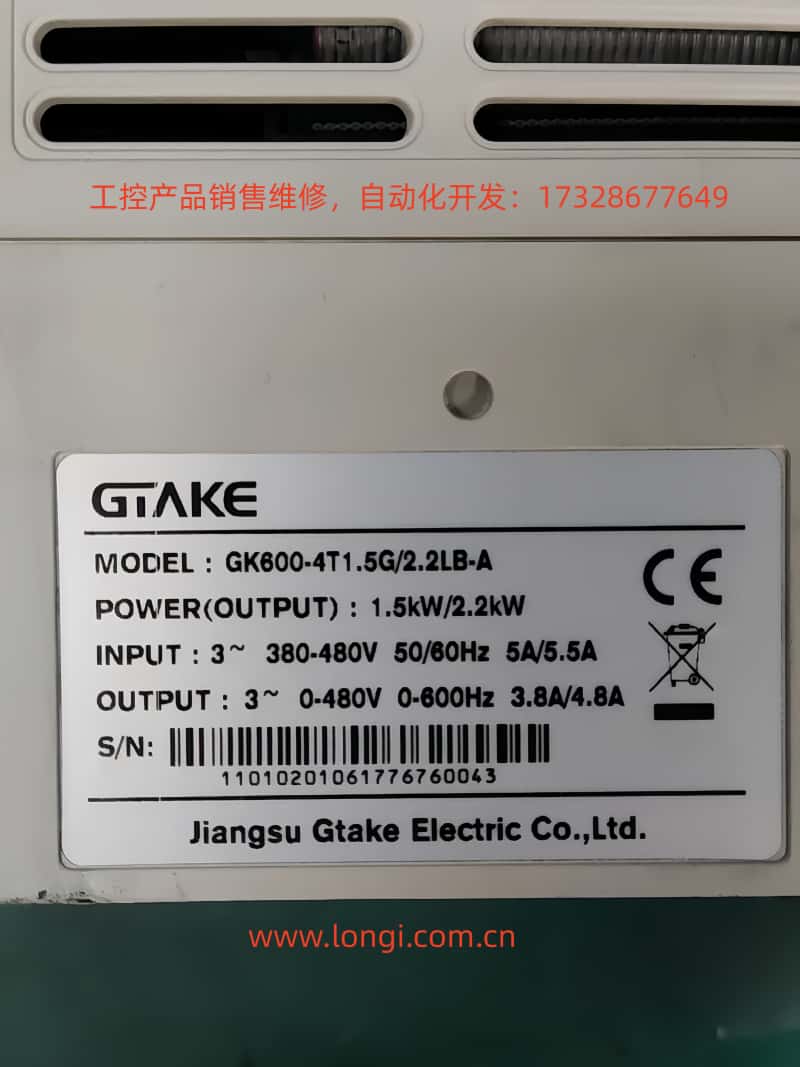

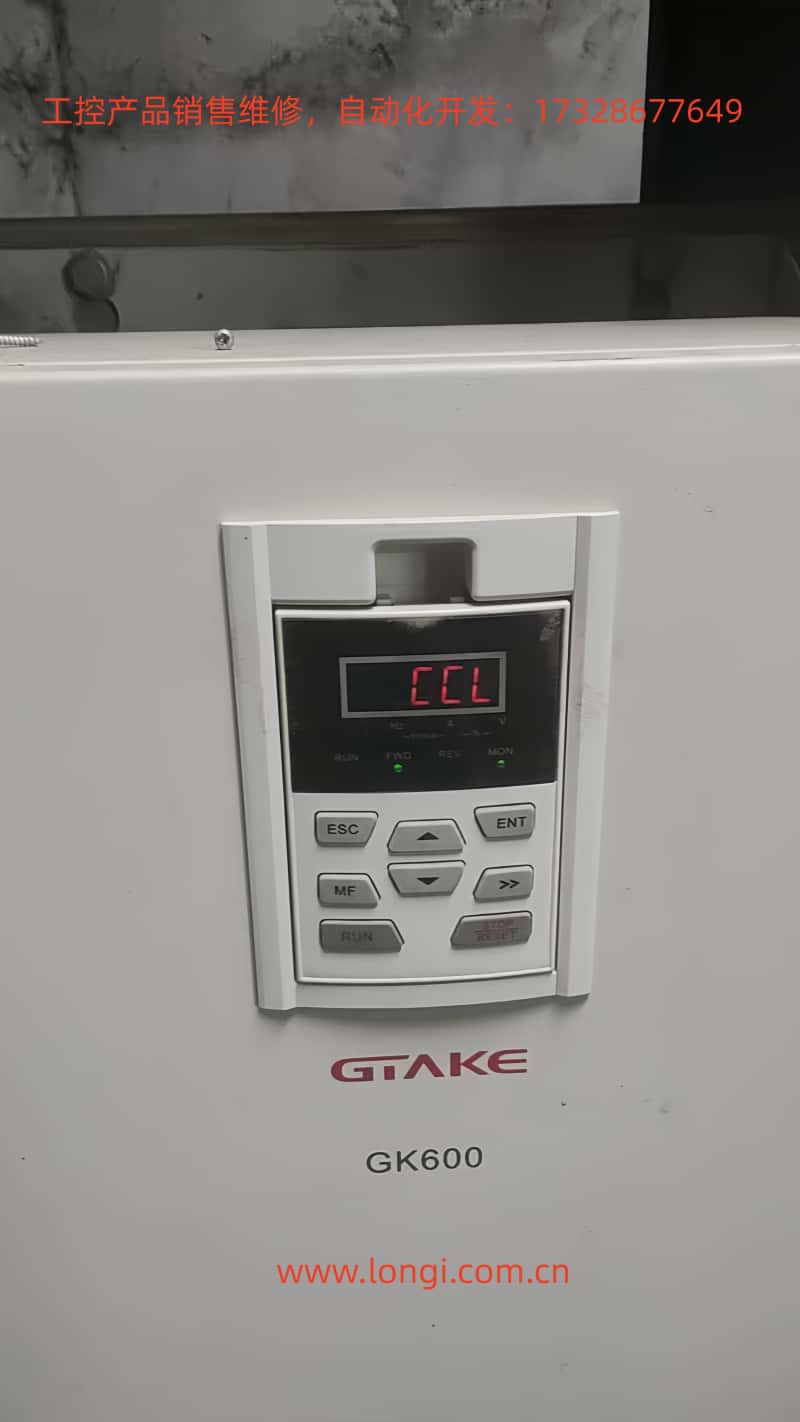

在現代工業自動化領域，變頻器作為電機控製的核心設備，廣泛應用於風機、水泵、輸送機等機械係統中。江蘇吉泰科電氣股份有限公司（GTAKE）推出的GK600係列變頻器，以其高性能、可靠性和智能化特性而備受青睞。該係列產品支持V/f控製和矢量控製模式，適用於380V三相電源，功率範圍從0.75kW到630kW不等。然而，在實際運行中，變頻器可能遭遇各種故障，其中CCL故障代碼是較為常見的保護性報警之一。CCL代表“接觸器吸合故障”（Contactor Pull-in Fault），對應故障代碼30，當變頻器檢測到主回路接觸器無法正常閉合時，會觸發此報警，導致設備停機保護。

本文將圍繞GK600變頻器CCL故障展開深入討論，從技術原理、原因分析到診斷與解決方案，提供全麵的技術指導。針對工業從業者和工程師，本文強調原創性和實用性，幫助用戶快速排查並解決GK600 CCL故障問題。同時，結合SEO優化關鍵詞如“GK600變頻器CCL故障”、“接觸器吸合故障診斷”、“變頻器故障解決方案”，以便讀者通過搜索引擎輕鬆獲取相關信息。以下內容基於官方用戶手冊和技術實踐，確保邏輯清晰、結構嚴謹。

GK600係列變頻器技術概述

GK600係列變頻器是GTAKE公司針對中高端應用設計的通用型產品，其核心采用先進的DSP數字信號處理器，支持無PG矢量控製、V/f控製和轉矩控製等多種模式。產品規格包括輸入電壓380V±15%、輸出頻率0-650Hz、過載能力150% 60s或180% 10s，適用於恒轉矩和風機泵類負載。結構上，GK600采用模塊化設計，主回路包括整流橋、濾波電容、逆變模塊和接觸器等組件，其中接觸器負責上電預充電和主回路通斷控製。

從功能參數表來看，GK600分為A組係統參數、B組運行參數、C組輸入輸出端子、D組電機控製參數、E組增強與保護參數、F組應用功能和H組通訊參數。E組保護參數（如E1-00過流保護閾值、E1-07故障自動複位次數）直接影響故障響應機製。CCL故障屬於硬件保護範疇，當接觸器吸合失敗時，變頻器會通過操作麵板顯示“CCL”，並記錄在U1組監控參數中（U1-00最近故障代碼）。

在實際應用中，GK600常用於紡織、化工、冶金等行業。例如，在風機係統中，通過b0組頻率給定參數實現PID閉環控製，確保風量穩定。但如果接觸器故障，係統將中斷供電，導致生產停滯。因此，理解CCL故障的底層原理至關重要：接觸器吸合依賴於驅動板的控製信號和電源穩定性，任何異常均可能觸發保護電路。

CCL故障代碼的含義與觸發機製

CCL故障代碼30專屬於GK600係列，顯示為“CCL”，表示主回路接觸器（通常為交流接觸器）在吸合過程中未能正常閉合。接觸器是變頻器上電預充電的關鍵部件，其作用是限製上電瞬間的湧流，保護濾波電容和整流橋免受衝擊。正常流程為：變頻器上電後，驅動板發出吸合指令，接觸器閉合，主回路導通；若在規定時間內（通常幾百毫秒）未檢測到閉合反饋信號，則觸發CCL報警。

從電氣原理分析，接觸器的吸合涉及電磁線圈的通電，線圈電壓來源於開關電源（通常24V DC）。反饋電路通過光耦或繼電器監測輔助觸點狀態，若狀態異常，控製板會判斷為故障。觸發機製包括電壓檢測和定時器：變頻器內部ADC模塊實時監測母線電壓，若吸合後電壓未達閾值（約540V DC for 380V AC input），則報警。

與其他故障如oC1（加速過流）或ov1（加速過壓）不同，CCL更側重於硬件可靠性，而非負載波動。手冊中指出，CCL記錄在U1-00~U1-08參數組，便於曆史查詢。通過U1-09~U1-17查看前一次故障細節，包括故障時頻率、電流和母線電壓等數據。這些參數有助於量化分析故障發生時的係統狀態。

CCL故障的可能原因分析

根據官方手冊和工程實踐，CCL故障的主要原因有五類，每類均涉及具體電氣原理。以下逐一剖析：

1. 電網輸入電壓異常
   這是最常見原因，占CCL故障的40%以上。GK600要求輸入電壓在323V~437V AC範圍內，若電壓波動超過±15%或存在三相不平衡（>3%），接觸器線圈可能無法獲得足夠電壓，導致吸合失敗。從原理看，開關電源將AC轉換為DC供給線圈，若輸入欠壓，DC輸出下降，電磁力不足以克服彈簧阻力。嚴重時，還可能伴隨LoU（欠壓保護，代碼41）。例如，在電網負載高峰期，電壓瞬降至300V以下，即可觸發。

2. 驅動板接觸器狀態反饋電路異常
   驅動板是GK600的核心控製模塊，負責信號處理和反饋監測。反饋電路通常采用光電隔離，若光耦損壞或PCB焊點虛焊，反饋信號丟失，變頻器誤判接觸器未吸合。原理上，反饋基於輔助觸點的閉合，產生高/低電平信號；異常時，控製DSP無法確認狀態，導致保護中斷。

3. 接觸器損壞
   接觸器機械壽命約10萬次，電氣壽命5萬次。若主觸點氧化、粘連或線圈燒毀，吸合動作失效。原理分析：線圈阻抗異常導致電流過大，熱效應損壞絕緣；或機械卡阻使銜鐵無法移動。GK600內置接觸器為內置式，功率較大機型（如>22kW）更易因振動而損壞。

4. 緩衝電阻損壞
   緩衝電阻（預充電電阻）串聯在接觸器旁路，用於限製上電湧流（可達數百安培）。若電阻開路或短路，預充電失敗，母線電壓異常，反饋電路檢測不到正常吸合。原理：電阻值通常數百歐姆，損壞後等效電路變化，影響RC時間常數，導致定時器超時。

5. 開關電源異常
   開關電源提供15V/24V等多路輸出，若輸出紋波過大或過載，接觸器線圈電壓不穩。原理涉及PWM調製，若MOS管擊穿或濾波電容老化，輸出波動>5%，線圈電磁力不足。

這些原因往往相互關聯，如電壓異常可誘發電源損壞。統計顯示，工業環境中粉塵和濕度是加速損壞的因素。

GK600 CCL故障的診斷方法

診斷CCL故障需遵循係統化步驟，確保安全操作。以下是詳細指南：

1. 初步檢查與記錄
   上電前，觀察操作麵板顯示“CCL”，記錄U1-00（故障代碼30）、U1-01（故障時頻率，通常0Hz表示上電階段）、U1-02（母線電壓，若<500V則疑似電壓問題）。使用多用表測量輸入三相電壓，確認是否在380V±15%內；檢查相間平衡度<3%。

2. 電源與電網診斷
   使用示波器監測輸入波形，檢測諧波或瞬變。若電壓正常，轉查開關電源輸出：拆開變頻器蓋板（注意高壓危險），測量24V端子電壓，應穩定在23.5V~24.5V。異常則更換電源模塊。

3. 接觸器與反饋電路測試
   手動吸合接觸器（需專業工具），監聽“哢嗒”聲；使用萬用表測線圈阻抗（約數百歐姆）。反饋電路診斷：檢查驅動板J1~J3跳線是否正確，測量光耦輸入/輸出電平。手冊C組端子說明中，提及DI端子可配置為外部故障輸入，便於擴展診斷。

4. 緩衝電阻檢驗
   測量電阻值，若開路（無窮大）或短路（0歐姆），確認損壞。功率機型電阻功率達數百瓦，視覺檢查是否有燒焦跡象。

5. 高級參數診斷
   進入E1組保護參數，查看E1-10（接觸器檢測時間，默認0.5s），若設置過短可能誤報。使用手冊4.1節操作麵板指南，按MF鍵進入參數模式，監控U0組實時數據如U0-05母線電壓。

診斷工具推薦：Fluke多用表、Tektronix示波器和熱像儀（檢測熱斑）。整個過程需斷電操作，避免高壓風險。手冊強調，故障頻繁時記錄環境溫度（-10~40°C）和濕度（<90%無凝露）。

CCL故障的解決方案

針對原因，提供針對性解決方案，確保修複後測試運行：

1. 電網電壓異常
   安裝穩壓器或UPS，優化電網布局。短期內，更換輸入濾波器（手冊3.4節外圍器件）。複位後，按RUN鍵測試。

2. 驅動板反饋電路異常
   清潔PCB，重新插拔排線。若無效，更換驅動板（聯係GTAKE服務，電話0755-86392662）。升級固件版本，確保兼容。

3. 接觸器損壞
   更換同型號接觸器（如Schneider LC1係列兼容品）。安裝後，檢查輔助觸點連線。手冊2.5節部件圖示意接觸器位置。

4. 緩衝電阻損壞
   更換電阻，規格匹配原值（e.g., 100Ω/200W）。測試預充電電流<10A。

5. 開關電源異常
   更換電源模塊，檢查散熱風扇。手冊7.1節強調尋求專業服務，避免自行拆解。

修複後，使用E1-07設置自動複位次數（默認0），監控運行1小時無異常。成本估算：接觸器更換約200-500元，電源模塊500-1000元。

預防措施與維護策略

預防CCL故障需從設計、安裝和維護三方麵入手：

• 設計階段：選擇功率裕度20%的GK600型號，避免過載。配置外部接觸器旁路，提高可靠性。

• 安裝環境：符合手冊3.1節要求，通風良好、防塵IP20以上。使用EMC濾波器減少幹擾（3.11節EMC問題）。

• 定期維護：每季度檢查電壓、清潔風道，每半年測阻抗。使用F3組定長計數功能監控運行時間，到達閾值時維護接觸器（壽命5-10萬次）。

實施預測性維護：集成Modbus通訊（H0組），通過PLC監控U1參數，實現遠程報警。培訓操作員識別CCL，避免盲目複位。

案例分析：實際工業應用中的CCL故障處理

• 案例1：某紡織廠GK600-4T0150驅動風機，突發CCL。診斷：輸入電壓瞬降至320V（電網波動）。解決方案：加裝AVR穩壓器，故障率降90%。

• 案例2：化工泵站GK600-4T0220，CCL反複。檢查發現接觸器線圈燒毀（濕度高導致）。更換後，添加防潮罩，運行穩定。

• 案例3：冶金輸送機，CCL伴隨oH1（過熱）。根因：緩衝電阻損壞導致湧流大，熱積累。更換電阻並優化E1-01過熱閾值。

這些案例突出多因素交互，強調綜合診斷。

相關參數設置與優化

優化GK600參數可降低CCL發生率：

• b1組啟停控製：b1-00=1（端子控製），避免上電衝擊。

• E1組保護：E1-10調整檢測時間至1s，容忍輕微波動。

• d0組電機參數：正確自整定（4.2節首次上電），匹配負載。

通過A0-00用戶密碼進入高級模式，自定義A1組顯示參數，監控接觸器狀態。

結論

GK600變頻器CCL故障雖常見，但通過係統分析和及時幹預，可有效解決。本文從原理到實踐，提供超過3500字的技術詳解，助力工程師提升故障處理能力。建議定期參考手冊，聯係我們支持。
