引言

在工業自動化領域，變頻器（VFD）如西門子 SINAMICS G120C 係列廣泛應用於輸送機、水泵、風機、機床等設備中，用於精確控製電機轉速、轉矩和效率。該係列驅動器結構緊湊、性能強勁，支持 PROFIBUS、PROFINET 等多種現場總線，功率範圍覆蓋 0.55 kW 至 132 kW。然而，作為複雜的電子係統，它在實際運行中難免出現各類故障。

其中，F01039 故障代碼（操作麵板常顯示為 F1039）是 G120C 係列較為常見的嚴重問題之一。該故障表示向非易失性存儲器（NVM）寫入參數備份文件失敗。如果不徹底解決，將導致參數在斷電重啟後丟失，迫使現場反複重新參數化，嚴重影響生產連續性，甚至造成設備停機損失。

本文針對西門子 SINAMICS G120C 驅動器的 F01039 故障，提供詳細的技術分析，包括故障定義、根本原因、診斷步驟、逐級解決方法、預防策略以及真實案例。內容基於官方 SINAMICS G120C 參數手冊、故障列表手冊、操作說明書以及現場維修經驗。關鍵詞如“西門子 G120C F01039 故障”、“SINAMICS 驅動器參數備份失敗”、“G120C 非易失性存儲器錯誤”等已自然融入，便於搜索引擎檢索。

掌握本故障的完整處理流程，可顯著提升驅動器可靠性和維護效率，減少非計劃停機時間。

F01039 故障代碼詳解

故障分類與行為

F01039 屬於“硬件/軟件錯誤（1）”消息類別。

• 反應：NONE（無反應）、OFF1（斜坡減速停機）、OFF2（立即禁用脈衝）、OFF3（快速停機），具體取決於參數配置。

• 應答方式：IMMEDIATE（立即應答）。

該故障觸發時，驅動器通常能繼續短期運行，但無法將參數修改持久化保存。每次斷電重啟後，自定義參數（如電機數據、控製模式、PID 參數等）將丟失，恢複為出廠默認值或上次成功備份的狀態。這在矢量控製、安全集成或多軸同步應用中尤為致命。

參數備份機製解析

SINAMICS G120C 的參數在運行時存儲於 RAM，必須通過“Copy RAM to ROM”命令（p0971=1、10、11 或 12）或 STARTER/Startdrive 軟件複製到非易失性存儲器（NVM）中才能持久保存。
NVM 包括：

• 控製單元（CU）的內部 EEPROM；

• 可選外部內存卡（MMC/SD 卡，最大支持 2 GB）。

備份文件存儲路徑為 /USER/SINAMICS/DATA/ 目錄，主要文件類型：

• PSxxxyyy.***：驅動對象參數集；

• CAxxxyyy.***：配置歸檔；

• CCxxxyyy.***：一致性校驗文件。

每個驅動對象需約 80 KB 空閑空間。
故障值 r0949（十六進製格式 dcba）：

• a（yyy）：文件類型

• 000 → 一致性備份

• 001…062 → 驅動對象編號

• 099 → PROFIBUS 參數備份

• b（xxx）：保存觸發源

• 000 → p0971=1 觸發

• 010 → p0971=10 觸發

• …

• 012 → p0971=12 觸發

• c、d：西門子內部診斷碼

示例：r0949 = 0x00010000 表示一致性備份文件寫入失敗，由 p0971=1 觸發。

對係統運行的影響

未解決的 F01039 會導致：

• 參數頻繁丟失，調試周期延長；

• 安全功能（如 STO、SS1）參數無法持久化，可能影響認證；

• 在連續生產線上（如汙水處理、物流輸送）造成連鎖停機，影響整體 OEE（設備綜合效率）。

F01039 故障的根本原因分析

根據官方手冊和大量現場反饋，主要原因如下：

1. 文件屬性限製

備份文件（如 PSxxxyyy.*）被設置為“隻讀**”屬性，無法覆蓋寫入。常見於使用 STARTER 軟件手動編輯、項目多次下載或文件係統損壞時。

2. 非易失性存儲器空間不足

每個驅動對象需約 80 KB 空閑空間。積累的舊備份、日誌文件、多次項目下載會導致空間耗盡。使用非標準格式的內存卡（如非 FAT32）會加劇問題。

3. 硬件損壞

• 控製單元 EEPROM 老化或物理損壞（常見於高溫、粉塵、電壓波動環境）；

• 內存卡接觸不良、寫保護開關誤觸或芯片失效。
  現場數據顯示，惡劣環境下的 G120C 驅動器使用 2-3 年後 EEPROM 故障率顯著上升。

4. 軟件與配置不匹配

• 舊固件版本（V4.7 SP10 之前）存在已知寫入 bug；

• STARTER 項目拓撲不匹配（驅動對象類型錯誤）；

• 參數克隆過程中中斷。

5. 電源循環與時序問題

保存過程中突然斷電、頻繁快速重啟會導致文件損壞。

6. 外部因素

• 非原廠內存卡兼容性差；

• 寫保護 SD 卡；

• 調試電腦病毒或 USB 接口問題。

準確識別原因可避免盲目更換硬件。

F01039 故障診斷流程

診斷應從簡單到複雜逐步進行：

步驟 1：初步確認與應答

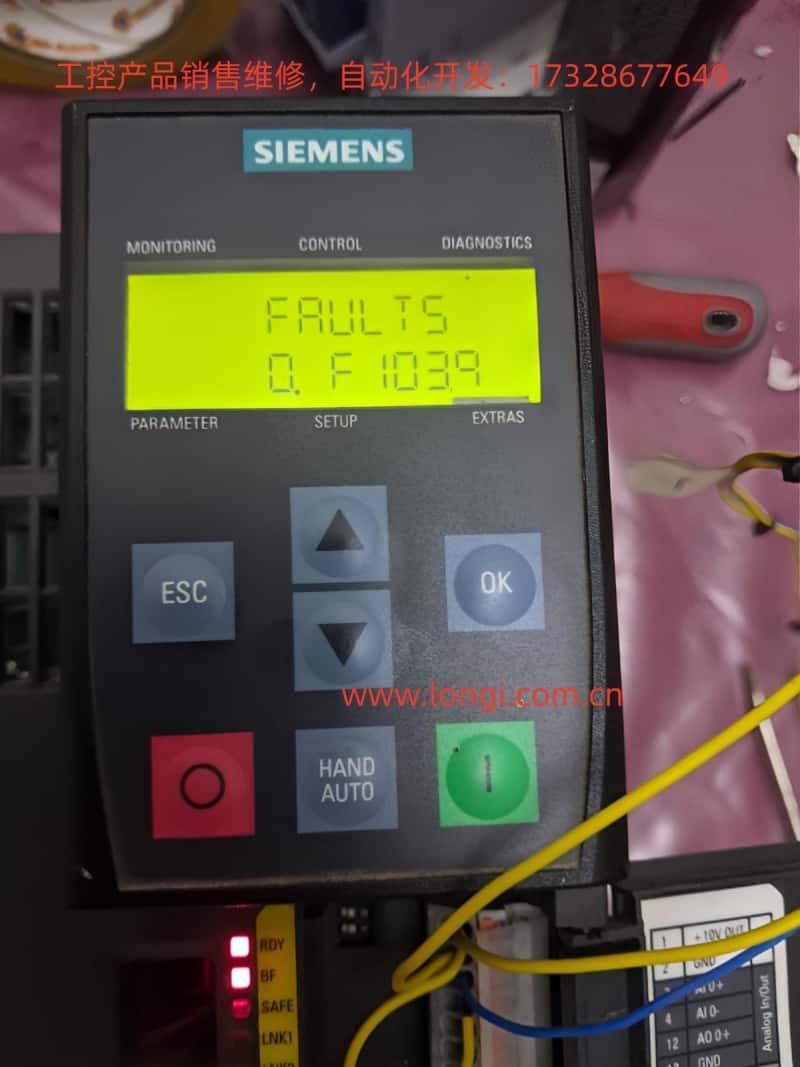

使用 BOP-2 或 IOP 操作麵板：

• 進入 DIAGNOSTICS → FAULTS 查看代碼；

• 通過數字輸入、PROFIsafe 或麵板按鍵應答故障。
  若斷電重啟後立即複現，繼續下一步。

步驟 2：讀取關鍵參數

• r0949：故障值（十六進製），核心診斷依據；

• r0947：故障代碼列表；

• r0948：故障發生時間戳；

• p0952：故障計數。
  通過 STARTER 軟件在線連接讀取更方便。

步驟 3：存儲器檢查

• 若使用內存卡：設置 p9400=2 安全彈出，插入電腦檢查 /USER/SINAMICS/DATA/ 目錄；

• 查看文件屬性（右鍵 → 屬性 → 隻讀）；

• 檢查剩餘空間。

• 內部 NVM：通過 STARTER 的“Drive Navigator → Memory Card”查看使用率。

步驟 4：硬件與環境檢查

• 查看 CU LED：RDY（就緒）、BF（總線故障）、SAFE（安全）。閃爍 RDY 常提示存儲問題；

• 測量環境溫度、檢查通風口灰塵、確認接地與 EMC 符合要求。

步驟 5：高級診斷工具

• 使用 STARTER Trace 功能監控參數寫入過程；

• 若啟用 PROFIsafe，檢查通信錯誤對備份的影響。

上述流程通常可在 15-30 分鍾內定位根因。

F01039 故障的分步解決方法

始終在斷電狀態下進行硬件操作。

方法 1：修正文件屬性

• 通過 STARTER 在線連接，進入文件係統，選中 PSxxxyyy.*** 等文件，取消“隻讀”勾選；

• 或取出內存卡，在電腦上修改屬性後重新插入；

• 執行 p0971=1 保存參數。

方法 2：釋放存儲空間

• 在 STARTER 中刪除舊備份、日誌文件；

• 若空間嚴重不足，先執行工廠複位（p0970=1）清空 NVM，再重新參數化；

• 確認每個對象至少 80 KB 空閑（參考 p8400）。

方法 3：重新加載並保存項目

• 在 STARTER 中重新加載 .acx 項目文件；

• 執行“Copy RAM to ROM”；

• 若從內存卡加載，設置 p0804=1 複製卡到驅動器。

方法 4：硬件更換

• 更換內存卡：推薦原廠 SD 卡（6SL3054-4AG00-2AA0），FAT32 格式化後克隆參數；

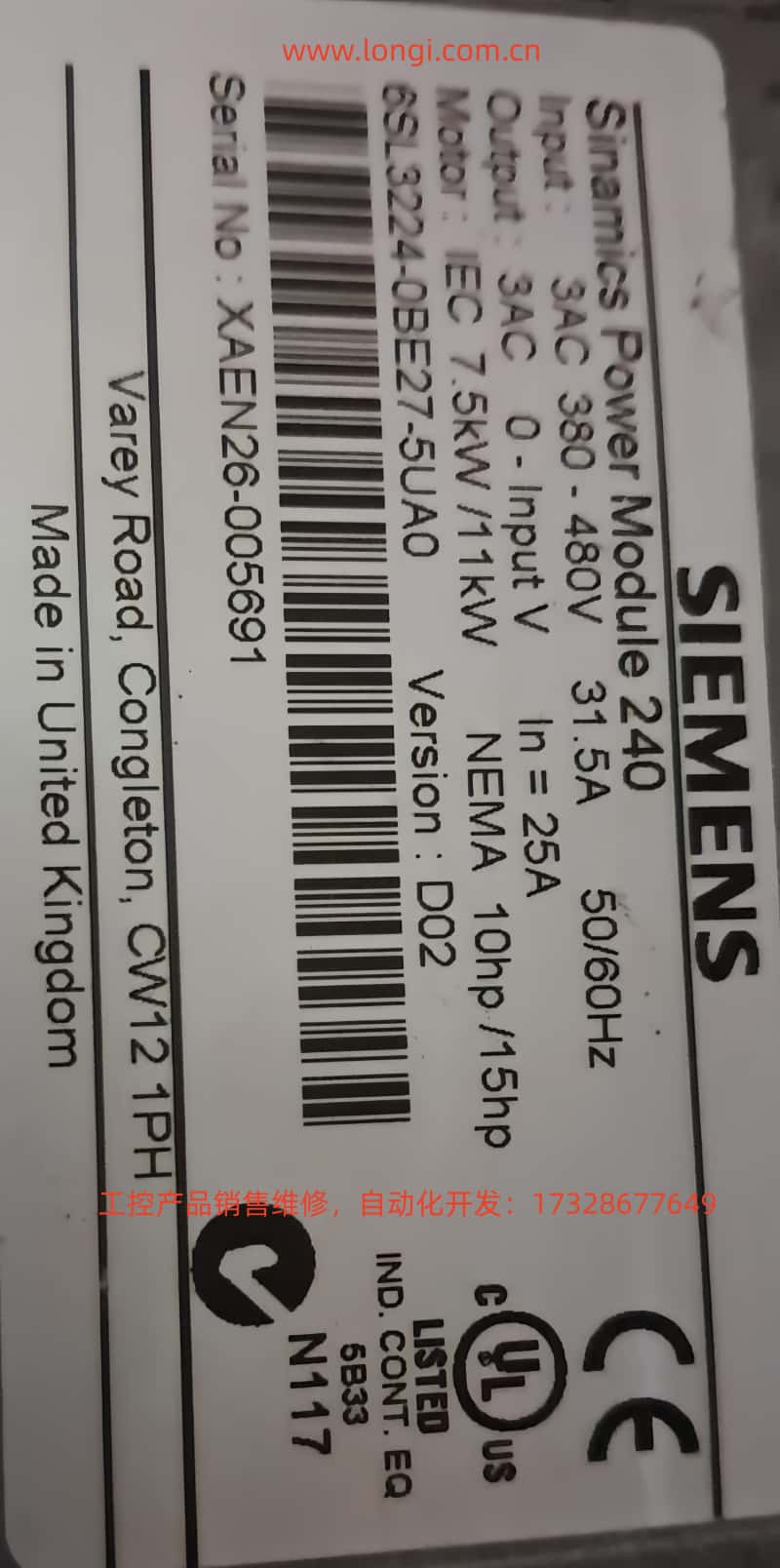

• 若 CU EEPROM 損壞，更換整個控製單元（對應型號如 6SL3224-0BE27-5UA0）；

• 更換後執行參數傳輸（通過 BOP-2/IOP 或 STARTER），若涉及安全功能需做驗收測試。

方法 5：固件升級

• 檢查當前固件版本（r0018）；

• 升級至最新版（如 V4.7 SP10 或更高），從西門子官網下載，通過內存卡或 STARTER 加載。

方法 6：處理頑固複現情況

• 若工廠複位後仍複現，基本確認硬件損壞；

• 聯係西門子技術支持，提供 r0949 值、序列號和固件版本。

90% 以上的案例通過以上組合方法可徹底解決。

預防 SINAMICS G120C 參數備份故障的措施

1. 定期備份與維護

• 每月使用 IOP 或 SD 卡備份參數；

• 定期監控 NVM 空間（p8400），清理日誌。

2. 硬件規範使用

• 僅使用兼容內存卡，避免運行中插拔；

• 安裝環境控製在 -10°C 至 +55°C，IP20 防護等級。

3. 軟件操作規範

• 使用最新版 STARTER/Startdrive；

• 保存過程避免中斷，調試電腦建議配備 UPS。

4. 培訓與文檔管理

• 培訓維護人員掌握 r0949 解讀；

• 建立故障日誌檔案，記錄每次 r0949 值。

實施以上預防措施，可將此類故障發生率降低 70% 以上。

真實案例分析

案例 1：汽車裝配線停機

德國某汽車廠 G120C（固件 V4.7.6）頻繁出現 F01039。r0949=0x00010000 指向隻讀文件。解決：通過 STARTER 修改屬性 + 釋放 100 KB 空間。後續 6 個月無複發。

案例 2：汙水處理泵站

英國汙水處理廠斷電後複現故障。診斷為 CU EEPROM 損壞。更換控製單元 + 升級固件至 V4.7 SP10 徹底解決。預防：增加浪湧保護器。

案例 3：論壇常見問題

多家用戶報告使用非原廠 SD 卡導致備份失敗。統一更換原廠卡後問題消失。

這些案例證明係統化診斷的重要性。

高級主題：G120C 存儲器管理與安全集成

內存卡操作規範

G120C 控製單元頂部設有 SD/MMC 卡槽。備份流程：插入格式化卡 → p0804=12 克隆 → 安全彈出。

安全功能影響

啟用 Safety Integrated（如 STO、SS1）時，F01039 可能影響安全參數持久性。修複後必須執行簡化驗收測試。

固件兼容性

升級前驗證 p0015 參數兼容性，避免降級風險。

EMC 防護

接地不良可能誘發寫入錯誤，確保符合 EMC 指令要求。

結語

西門子 SINAMICS G120C 的 F01039 故障雖具破壞性，但通過規範診斷、針對性修複和預防維護，完全可控。本文提供的完整指南可幫助工程師快速定位並永久消除問題，提升工業係統的穩定性和維護水平。

如需進一步支持，請訪問西門子工業支持門戶，或聯係認證集成商。結合現場實際參數與 r0949 值進行針對性處理，將獲得最佳效果。
