匯川IS620P伺服驅動器Er.d04故障詳解：原因分析、診斷方法與解決方案

引言

在現代工業自動化領域，伺服驅動器作為精密運動控製的核心組件，廣泛應用於半導體製造、機床加工、食品包裝和機器人等設備中。匯川技術的IS620P係列伺服驅動器以其高性能、中小功率設計（100W~7.5kW）和支持多種通信協議（如Modbus、CANopen和CANlink）的特性，成為眾多自動化係統的首選。然而，在實際應用中，故障不可避免。其中，Er.d04故障作為CANopen通信相關的典型問題，常導致係統停機，影響生產效率。本文將從技術角度深入剖析Er.d04故障的成因、診斷流程和解決方案，幫助工程師快速排查和優化係統。同時，本文基於匯川官方手冊和行業實踐，提供原創的技術指導，旨在提升伺服係統的可靠性和維護效率。

IS620P係列伺服驅動器概述

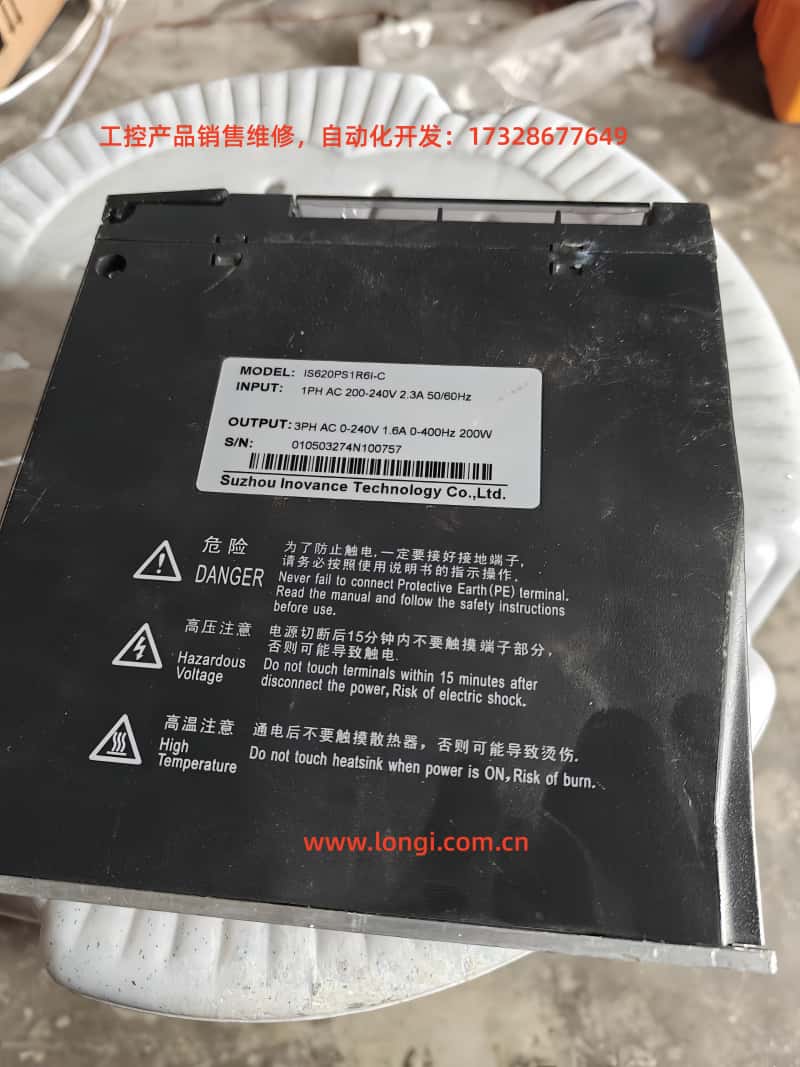

匯川IS620P係列伺服驅動器是針對高精度位置、速度和轉矩控製需求設計的交流伺服產品。該係列支持多台驅動器聯網運行，通過CANopen協議實現同步控製，適用於要求快速響應的自動化場景，如印刷電路板打孔機和傳送機械。驅動器配備剛性表設置、慣量辨識和振動抑製功能，配合MS1/ISMH係列伺服電機（配備20位或23位多圈絕對值編碼器），可實現安靜平穩的運行和精準定位。

從硬件角度看，IS620P驅動器包括主回路電源輸入（R、S、T）、控製回路電源（L1C、L2C）、電機連接（U、V、W）和通信接口（CN3、CN4用於CANopen）。其認證符合CE標準，包括EMC指令（EN 61800-3）和LVD指令（EN 61800-5-1），確保在工業環境中的電磁兼容性。驅動器的故障顯示通過操作麵板的LED數碼管呈現，Er.d04屬於通信類故障，具體指“節點保護或心跳超時”。

該係列驅動器的版本更新記錄顯示，從2020年至今，不斷優化參數設置和故障處理邏輯，例如2022年C04版本修改了H01-02參數設定，以提升通信穩定性。這使得IS620P在處理網絡超時問題時更具魯棒性，但用戶仍需注意配置細節。

CANopen通信協議基礎

CANopen是一種基於CAN總線的應用層協議，由CiA（CAN in Automation）組織標準化，廣泛用於工業自動化網絡。IS620P驅動器支持CANopen協議，通過NMT（Network Management）、PDO（Process Data Object）和SDO（Service Data Object）實現主從站通信。

• NMT機製：管理網絡狀態，包括初始化、預操作、操作和停止。Er.d04常與NMT狀態轉換相關。

• 心跳（Heartbeat）機製：從站定期發送心跳消息，主站作為消費者監控。如果從站心跳超時，主站會觸發警報。

• 節點保護（Node Guarding）：主站輪詢從站狀態，從站響應以確認在線。

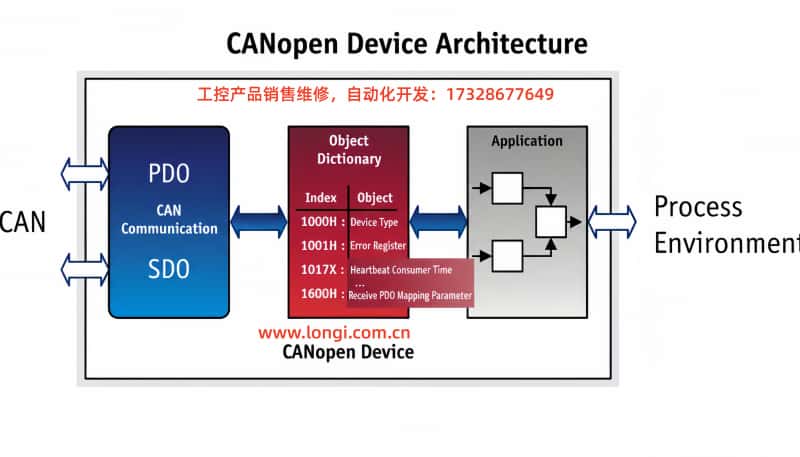

在IS620P中，CANopen配置參數包括H0C-08（波特率）、H0C-00（節點ID）和0x1017（心跳產生時間）。協議模型如圖所示：

心跳超時通常由消費者配置時間（Consumer Time）或守護時間（Guard Time）決定。如果從站未在規定時間內響應，會觸發Er.d04故障。理解這些基礎有助於診斷通信問題。

Er.d04故障的定義和觸發條件

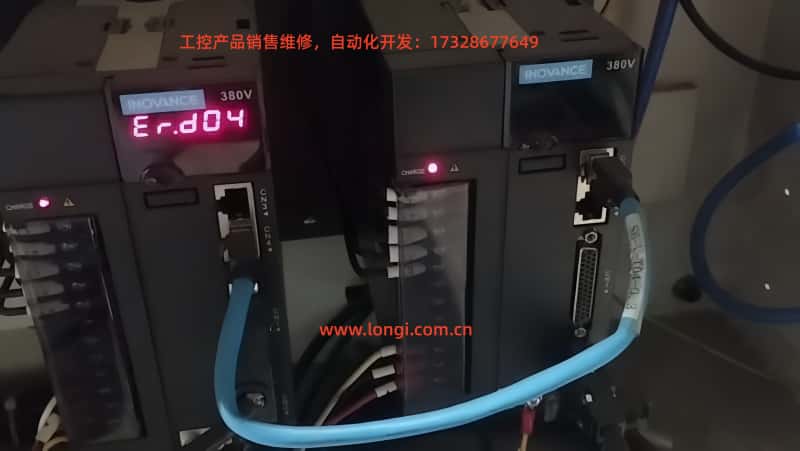

根據匯川《IS620P係列伺服設計維護使用手冊》，Er.d04故障定義為“節點保護或心跳超時”。具體而言，從站（IS620P驅動器）到達消費者配置時間，或節點守護時間超時，導致通信中斷。該故障屬於CANopen相關錯誤，麵板顯示“Er.d04”，內部故障碼H0B-45可能記錄額外細節。

觸發條件包括：

• 主站未收到從站心跳消息超過設定閾值（通常為心跳產生時間的1.5倍）。

• 網絡節點掉線或配置不一致，導致NMT狀態異常。

• 電機使能時，接收到初始化或停止命令，但通信未恢複。

與其他故障區分：Er.d03為“CAN通信中斷”（錯誤過多），Er.d05為“使能時NMT轉向初始化”。Er.d04更側重超時機製，常見於多軸同步係統。

可能原因分析

Er.d04故障的根源多為通信鏈路問題，基於手冊和現場經驗，分類如下：

1. 配置參數錯誤：

• 心跳產生時間（0x1017）或守護時間（0x100C）設置不當。如果守護時間過短，而網絡延遲大，會頻繁超時。

• 節點ID衝突或波特率不匹配（H0C-08）。例如，主站設為500kbps，從站為250kbps，導致數據幀丟失。

2. 網絡連接問題：

• CAN總線電纜損壞、接觸不良或終端電阻缺失。標準要求兩端120Ω電阻，若缺失會引起反射幹擾。

• 節點掉線：某個從站電源故障或斷開，影響整個網絡心跳監控。

3. 硬件故障：

• 驅動器CAN接口芯片損壞，或外部幹擾（如電磁噪聲）導致信號畸變。

• 電源波動影響通信模塊穩定性。

4. 軟件和係統因素：

• 上位機（如PLC）同步周期誤差過大（Er.d11相關，但可誘發d04）。

• PDO映射長度錯誤（Er.d08），間接影響心跳響應。

統計顯示，80%的Er.d04源於配置和連接問題。詳細原因表格：

診斷步驟

診斷Er.d04需係統方法，結合手冊工具（如InoTouch軟件）和儀器。步驟如下：

1. 初步檢查顯示和日誌：

• 查看麵板Er.d04和H0B-45內部碼，確認是心跳還是守護超時。

• 使用InoTouch連接驅動器，讀取故障曆史（H0A組參數）。

2. 驗證配置：

• 檢查H0C-00（節點ID）、H0C-08（波特率）和0x1017（心跳時間）。確保與主站一致。

• 監控0x1016（消費者心跳時間），驗證是否超過閾值。

3. 網絡物理檢查：

• 用萬用表測CAN_H和CAN_L間電阻（應為60Ω，表示兩端120Ω並聯）。

• 檢查電纜完整性，排除短路或開路。用示波器觀察信號波形，正常為方波，無畸變。

4. 節點狀態測試：

• 重啟所有節點，觀察NMT狀態（0x1F80）。用CAN分析儀監控心跳幀。

• 逐個隔離節點，定位掉線設備。

5. 高級診斷：

• 若疑似幹擾，加EMC濾波器測試。

• 記錄同步周期誤差（Er.d11相關參數），調整60C2-1h和60C2-2h。

診斷流程圖（基於手冊）：

• 啟動 → 檢查配置 → 配置OK? → 是: 檢查連接 → 連接OK? → 是: 測試硬件 → 否則修複。

典型診斷時間：30-60分鍾。

解決方案

針對原因，提供步步解決方案：

1. 修複配置錯誤：

• 設置0x1017為1000ms（默認），確保守護時間0x100C x 0x100D > 心跳時間。

• 統一波特率：H0C-08=5（500kbps）。複位NMT（發送0x01到從站）。

2. 優化網絡連接：

• 更換損壞電纜，確保雙絞線屏蔽接地。

• 添加終端電阻：兩端節點並聯120Ω電阻。

• 複位節點：斷電重啟，或通過軟件發送NMT複位命令。

3. 處理硬件故障：

• 更換CAN接口卡或驅動器。如果是噪聲，加磁環於UVW線（繞2-4匝）。

• 確保電源穩定，加隔離變壓器。

4. 軟件調整：

• 重新配置PDO映射，確保傳輸長度一致（Er.d08相關）。

• 更新驅動器固件至最新版本（如C04），優化通信邏輯。

示例參數表（基於手冊）：

解決方案後，測試係統：發送測試心跳，監控無超時。

預防措施

預防Er.d04需從設計、安裝和維護入手：

• 設計階段：選擇兼容CANopen的主站，確保參數標準化。使用EDS文件配置網絡。

• 安裝最佳實踐：電纜長度<500m，總線拓撲線性，避免分支。接地良好，信號線與動力線分離>30cm。

• 維護策略：定期檢查心跳日誌，使用InoTouch監控。設置警報閾值，早發現問題。

• 培訓與文檔：工程師熟悉手冊版本變更（如2022年H05-54修改），避免配置失誤。

實施這些，可將故障率降至<5%。

案例研究

案例1：半導體設備多軸係統。設備使用10台IS620P驅動器CANopen聯網，主站為PLC。運行中報Er.d04。診斷：發現終端電阻缺失，波特率不一致（部分250kbps）。解決方案：統一500kbps，加120Ω電阻，重啟NMT。係統恢複，生產效率提升15%。

案例2：機床應用。單驅動器Er.d04。檢查發現電纜鬆動，心跳時間過短（500ms）。調整至1000ms，固定電纜，無複發。

這些案例證明，係統診斷可節省停機時間。

相關參數和工具

關鍵參數：

• H0C組：通信設置。

• 0x1000~0x1FFF：CANopen對象字典。

工具：

• InoTouch軟件：參數調整、故障日誌。

• CAN分析儀：幀監控。

• 示波器：信號 integrity檢查。

高級：使用虛擬VDI/VDO擴展IO，模擬心跳測試（H0C-09=1）。

結論

匯川IS620P Er.d04故障雖常見，但通過係統分析和步驟化診斷，可高效解決。理解CANopen機製是關鍵，用戶應注重配置一致性和網絡穩定性。未來，隨著固件優化，此類故障將進一步減少。建議定期維護，確保自動化係統高效運行。
