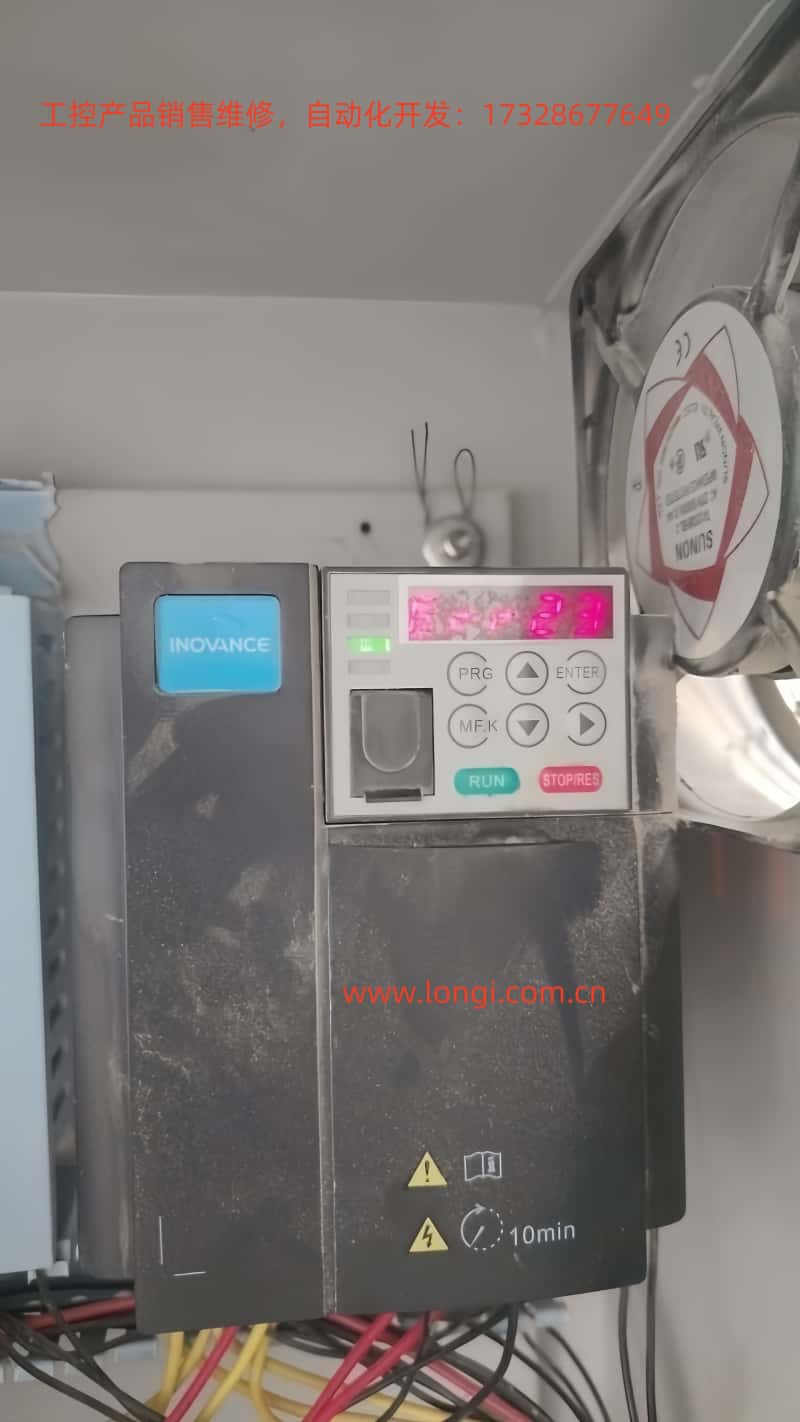

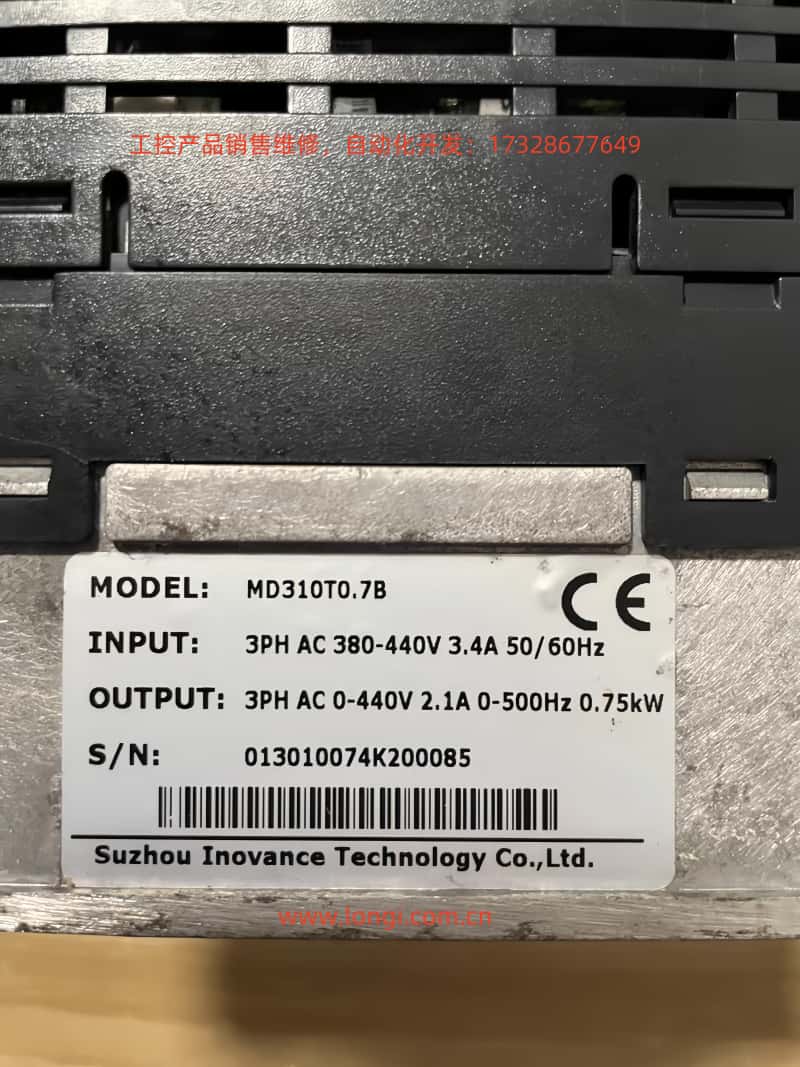

匯川MD310變頻器Err23故障全解析：原因、排查步驟與解決方法（附預防指南）
引言
在工業自動化現場，匯川MD310係列變頻器因高性價比、穩定的矢量控製性能被廣泛應用於風機、泵、傳送帶等設備。然而，Err23故障（電機/輸出電纜對地短路）是其最常見的“絕緣殺手”——據匯川技術支持2023年統計，Err23占MD310係列故障的18%，輕則導致生產線停機（每小時損失可達數萬元），重則燒毀電機或變頻器IGBT模塊。
本文將從故障原理、排查邏輯、解決方法到預防體係，全麵拆解Err23故障，幫助工程師快速定位問題、減少停機損失，同時提供可落地的預防指南，從根源避免故障複發。
一、Err23故障的核心原理：對地短路的“絕緣失效鏈”
Err23的本質是電機繞組/輸出電纜與大地之間的絕緣電阻下降至閾值以下，導致漏電流超過變頻器的保護設定值。要理解這一故障，需從等效電路和變頻器檢測機製入手：
1.1 對地短路的等效電路
電機繞組（U/V/W相）與外殼（地）之間存在絕緣電阻Rₙₛ（正常情況下Rₙₛ≥10MΩ）。當Rₙₛ因老化、受潮、破損下降時，漏電流Iₗₑₐₖ=U ₛ Rₙₛ（U ₛ 電機相電壓，380V電機約220V）會急劇增大。
MD310變頻器通過直流母線電流采樣或輸出端電壓檢測，實時監測漏電流：當Iₗ ₖ超過額定電流的15%（默認閾值）時，變頻器立即觸發Err23故障，切斷輸出以保護設備。
1.2 故障的“連鎖危害”
Err23並非孤立故障，其背後隱藏著絕緣失效的連鎖反應：
初期：電機/電纜絕緣輕微下降（Rₙₛ=1-10MΩ），變頻器僅報警（部分型號支持“預警”），未停機；
中期：絕緣進一步惡化（Rₙₛ＜1MΩ），漏電流增大，變頻器觸發Err23停機；
後期：若未及時處理，漏電流會導致電機繞組局部過熱（絕緣層碳化）、電纜相間短路，甚至燒毀變頻器IGBT模塊（因過電流導致結溫超過150℃）。
二、Err23故障的排查邏輯：從“外”到“內”的三步法
排查Err23的核心原則是“先易後難、先外部後內部”，避免盲目拆解變頻器。以下是標準化排查流程（安全第一：操作前必須斷電10分鍾，用萬用表測直流母線P-N端電壓為0）：
2.1 第一步：排查電機繞組絕緣（70%故障的根源）
電機是Err23的“重災區”，常見原因包括受潮、繞組老化、異物侵入。
（1）檢測工具與方法
（2）判斷標準與處理
案例：某水廠MD310變頻器報Err23，測電機絕緣僅0.3MΩ。拆開電機發現繞組表麵有冷凝水（車間濕度達85%），烘幹後絕緣恢複至15MΩ，故障解決。
2.2 第二步：排查輸出電纜絕緣（20%故障的“隱蔽點”）
電纜破損是Err23的第二大原因，常見於接頭鬆動、機械擠壓、動物啃咬（如老鼠咬壞電纜絕緣層）。
（1）檢測方法
（2）常見破損位置與修複
接頭處：因接線鬆動、氧化導致絕緣下降，需重新壓接（用銅鼻子+壓線鉗），並包裹絕緣膠帶（3層以上）；
彎曲處：電纜過度彎曲（半徑＜10倍電纜直徑）導致絕緣層開裂，需更換電纜並調整敷設路徑；
擠壓處：電纜被重物壓住（如貨架、設備），需穿PVC管保護，避免直接暴露。
2.3 第三步：排查變頻器內部絕緣（10%故障的“終極原因”）
若電機和電纜絕緣均正常，需檢查變頻器輸出端是否對地短路（IGBT模塊擊穿是主要原因）。
（1）檢測方法
（2）IGBT模塊擊穿的原因與處理
過電壓：電網波動（如雷擊、大型設備啟動）導致電機反電動勢超過IGBT額定電壓（380V電機反電動勢可達500V以上），需加裝浪湧保護器（SPD）；
過電流：電機堵轉、負載突變導致電流超過IGBT額定值（如5.5kW電機額定電流11A，堵轉電流可達60A），需調整變頻器“過電流保護”閾值（或加裝熱繼電器）；
過熱：變頻器散熱不良（風扇堵塞、散熱片積灰），需定期清理（用壓縮空氣吹掃，避免用濕布）。
注意：若IGBT模塊擊穿，需送匯川授權維修中心更換（不可自行拆解，避免觸電或損壞驅動電路）。
三、Err23故障的解決方法：針對性修複與應急處理
根據排查結果，采取以下解決措施（優先更換故障部件，避免臨時湊合）：
3.1 電機絕緣故障的解決
受潮：用烘幹箱（80-100℃，4-6小時）或低壓電流烘幹法（用調壓器將電壓降至額定電壓的10%-20%，電流控製在額定電流的50%以內）；
繞組燒毀：送專業電機廠重繞繞組（成本約為新電機的30%-50%），或更換同型號新電機（推薦選用IP55防護等級電機，防潮防塵）；
預防：電機外殼加裝防雨罩，車間安裝除濕機（濕度控製在≤70%）。
3.2 電纜絕緣故障的解決
輕微破損：用熱縮管修複（加熱收縮後絕緣性能恢複至原水平），或用絕緣膠帶纏繞（需纏繞3層，每層重疊1/2）；
嚴重破損：更換整根電纜（推薦選用屏蔽電纜，截麵積符合電機額定電流要求：如5.5kW電機用4mm²銅芯電纜）；
預防：電纜穿管敷設（PVC管或鋼管），避免與動力電纜並行（間距≥30cm，防止電磁幹擾）。
3.3 變頻器內部故障的解決
3.4 應急處理（緊急情況）
若現場無備用電機/電纜，可采取以下臨時措施（僅用於短時間運行，需盡快更換故障部件）：
旁路故障相：三角形連接的電機，斷開故障相（如U相），用V、W兩相運行（功率下降至50%，需降低負載）；
更換備用變頻器：用同型號備用變頻器替換故障機（需提前備份參數，如電機額定電壓、電流、加減速時間）；
降低負載：將電機負載降至額定值的70%以下（減少漏電流），暫時維持生產。
四、Err23故障的預防體係：從“被動維修”到“主動預防”
預防是解決Err23故障的關鍵，通過定期維護、環境控製、參數優化，可將故障發生率降低80%以上。以下是可落地的預防指南：
4.1 定期檢測：建立“絕緣健康檔案”
4.2 環境控製：打造“絕緣友好型”現場
防潮：車間安裝除濕機（濕度≤70%），電機/變頻器加裝防雨罩（IP54及以上）；
防塵：定期清理變頻器風扇、散熱片（每2周1次，用壓縮空氣吹掃，避免灰塵積累影響散熱）；
防高溫：變頻器安裝在通風良好的位置（周圍留≥10cm空間），避免陽光直射；夏季高溫時，增加軸流風扇冷卻（風向朝向散熱片）。
4.3 參數優化：開啟“智能保護”
MD310變頻器支持實時絕緣檢測功能（參數P8.09=1），可設置絕緣電阻閾值（如P8.10=1MΩ），當絕緣電阻下降至閾值時，變頻器提前報警（而非直接停機），給工程師留出處理時間。
此外，正確設置電機參數（如P1.00=電機額定電壓、P1.01=額定電流、P1.02=額定功率），避免因參數錯誤導致過電流（間接引發絕緣失效）。
4.4 接地係統：確保“安全底線”
電機外殼、變頻器外殼、電纜屏蔽層需可靠接地（接地電阻≤4Ω）；
接地線選用銅芯線（截麵積≥16mm²），避免用鋁線（易氧化導致接地不良）；
每年檢測接地電阻（雨季前必須檢測），若超標需增加接地極（如打入地下的角鋼，長度≥2m）。
五、常見誤區與避坑指南
誤區1：用萬用表測絕緣電阻
萬用表的電壓≤10V，無法擊穿絕緣層的微小缺陷（如受潮的絕緣層），測出的電阻值無參考意義。必須用兆歐表（500V/1000V）！
誤區2：忽略電纜中間的破損
僅測電纜兩端的絕緣電阻，可能遺漏中間的破損點（如老鼠咬壞的部位）。需分段檢測或用電纜故障測試儀定位。
誤區3：電機受潮後直接啟動
受潮電機的絕緣電阻雖經烘幹恢複，但繞組內部仍有殘留水分，直接啟動會導致絕緣再次下降。需冷卻至室溫後再啟動！
誤區4：接地不良不影響Err23
接地不良會導致電機外殼帶電（威脅人身安全），同時放大漏電流的影響（如接地電阻=10Ω時，漏電流會增加2倍）。必須確保接地可靠！
六、案例分析：某化工廠MD310變頻器Err23故障排查全過程
故障現象
某化工廠的MD310-4T11GB變頻器（驅動11kW泵）突然報Err23，泵停機，生產線中斷。
排查過程
安全準備：斷開變頻器電源，用萬用表測P-N端電壓為0，確認放電完成；
測電機絕緣：拆下泵的電纜，用500V兆歐表測電機U相繞組對地絕緣，結果為0.2MΩ（遠低於1MΩ標準）；
檢查電機：拆開泵的端蓋，發現繞組表麵有黑色碳化痕跡（因長期受潮+過載），判斷為繞組短路；
測電纜：電纜絕緣電阻為15MΩ（正常）；
測變頻器：輸出端對地絕緣為20MΩ（正常）；
結論：電機繞組燒毀導致Err23。
解決與預防
七、總結：Err23故障的“破局關鍵”
匯川MD310變頻器Err23故障的核心是絕緣失效，排查需遵循“電機→電纜→變頻器”的邏輯，解決需“針對性修複+預防”結合。通過本文的解析，工程師可快速定位故障、減少停機損失；同時，通過定期檢測、環境控製、參數優化，可從根源避免故障複發。
最後提醒：若自行排查無法解決故障，請聯係我們技術支持，提供變頻器型號、故障代碼、現場檢測數據（如絕緣電阻值、接地電阻值），避免誤操作導致更大損失。
附錄：MD310變頻器Err23故障相關參數
P8.09：絕緣檢測使能（0=關閉，1=開啟）；
P8.10：絕緣檢測閾值（單位：MΩ，默認1）；
P8.11：絕緣檢測延遲時間（單位：s，默認10）；
P9.00：故障代碼查詢（Err23對應代碼為23）。
（注：參數設置需根據現場實際情況調整，建議在工程師指導下操作。）
