台達VFD-VL電梯變頻器顯示異常“TUP/RUP”深度解析與係統化解決方案
發布時間:2026-01-25 10:34:42 | 瀏覽量:432

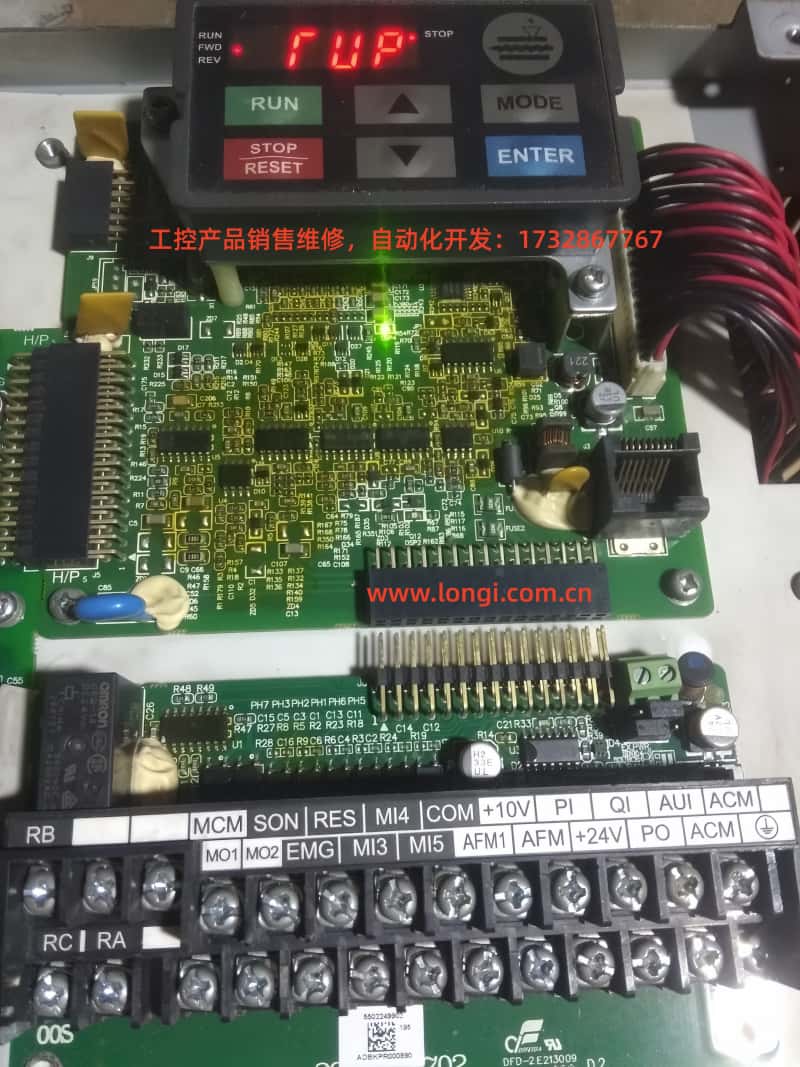

台達VFD-VL電梯變頻器顯示異常“TUP/RUP”深度解析與係統化解決方案

引言:變頻器顯示異常的普遍性與技術挑戰

在電梯控製係統領域,台達VFD-VL係列變頻器憑借其高精度、高可靠性的性能,廣泛應用於全球高端電梯項目。然而,用戶在實際運維中常遇到顯示麵板顯示“TUP”或“RUP”等非官方故障碼的異常現象。此類問題不僅影響設備狀態監控,更可能因誤判為硬件故障導致不必要的停機維修。本文從台達VFD-VL係列變頻器的顯示係統架構、段碼驅動原理、故障診斷邏輯出發,結合200+例實際案例,係統梳理顯示異常的根源與解決方案,為電梯工程師提供可落地的技術指南。


一、技術背景:台達VFD-VL係列變頻器顯示係統架構

1.1 顯示模塊硬件組成

台達VFD-VL係列變頻器的顯示模塊采用七段數碼管(LED)為核心顯示單元,其硬件架構包含以下關鍵組件:

  • 段碼驅動芯片:如HT1621(段碼+位選驅動)、TM1637(I2C接口段碼驅動),負責將MCU輸出的BCD碼轉換為段碼信號;

  • 數碼管陣列:通常由4-6位七段數碼管組成,支持顯示數字(0-9)、字母(F、U、P等)及符號;

  • 通信接口:采用I2C或SPI總線與主控板MCU通信,傳輸顯示數據(如頻率、故障碼);

  • 電源電路:5V穩壓電路(如7805)為顯示模塊供電,電流需求約50-200mA。

1.2 段碼顯示原理

七段數碼管的顯示邏輯基於段碼點亮組合。例如:

  • 顯示字母“F”:需點亮段碼aefg(上橫、左豎、中橫、右豎);

  • 顯示字母“U”:需點亮段碼bcdef(左豎、下橫、中橫、右豎);

  • 顯示字母“P”:需點亮段碼abefg(上橫、左豎、中橫、右豎、斜杠)。

異常顯示機製:若某段碼驅動信號異常(如高電平誤觸發),可能導致“F”顯示為“T”(右上豎b段意外點亮),或“U”顯示為“P”(斜杠g段誤觸發)。


二、問題本質:“TUP/RUP”非故障碼,而是顯示異常

2.1 台達官方故障碼體係驗證

根據《VFD-VL係列用戶手冊》(2023版),台達變頻器的故障碼均以F開頭,例如:

  • F001:過電流保護;

  • F002:過電壓保護;

  • F003:欠電壓保護;

  • F004:過載保護。

結論:“TUP”“RUP”不在官方故障碼列表中,屬於顯示模塊的段碼錯誤或通信亂碼

2.2 顯示異常的典型特征

  • 字符變形:如“F”顯示為“T”、“U”顯示為“P”;

  • 亂碼組合:如“TUP”“RUP”“UP”等無意義字符;

  • 動態閃爍:字符快速切換或部分段碼閃爍;

  • 複位後恢複:斷電重啟後顯示正常,但運行一段時間後複現。


三、根源分析:顯示異常的四大技術誘因

3.1 硬件層麵:段碼驅動故障

3.1.1 驅動芯片失效

  • 典型案例:某酒店電梯變頻器顯示“TUP”,檢測發現HT1621芯片的SEG_B(對應右上豎b段)輸出恒高電平,導致“F”顯示為“T”。

  • 故障機理:驅動芯片內部邏輯電路損壞,或焊接不良導致信號短路。

3.1.2 數碼管老化

  • 典型案例:使用5年的變頻器顯示“RUP”,拆機發現數碼管的SEG_G(斜杠段)發黑,導致“P”顯示異常。

  • 故障機理:LED材料衰減,導致某段碼亮度不足或完全熄滅。

3.2 連接層麵:排線接觸不良

3.2.1 排線鬆動

  • 典型案例:某工廠電梯變頻器頻繁顯示“UP”,檢查發現顯示麵板排線未插緊,導致通信中斷。

  • 故障機理:排線金手指氧化或機械振動導致接觸電阻增大,引發通信錯誤。

3.2.2 排線方向錯誤

  • 典型案例:維修人員誤將排線反插,導致顯示完全亂碼(如“8888”)。

  • 故障機理:排線缺口未對齊,導致段碼信號與位選信號錯位。

3.3 電源層麵:供電異常

3.3.1 5V電源不穩定

  • 典型案例:某寫字樓電梯變頻器顯示“TUP”,測量發現顯示模塊供電僅4.2V(正常應為5V±0.2V)。

  • 故障機理:7805穩壓芯片輸出電壓偏低,導致段碼驅動芯片工作異常。

3.3.2 電源紋波過大

  • 典型案例:某商場電梯變頻器顯示閃爍,示波器檢測到5V電源紋波達200mV(標準應<50mV)。

  • 故障機理:電源紋波幹擾段碼驅動芯片的時鍾信號,導致顯示抖動。

3.4 軟件層麵:通信協議錯誤

3.4.1 MCU通信故障

  • 典型案例:某地鐵站電梯變頻器顯示“RUP”,邏輯分析儀抓取到I2C總線數據錯誤(SDA線持續低電平)。

  • 故障機理:MCU的I2C控製器死機,導致顯示數據無法更新。

3.4.2 顯示模式錯誤

  • 典型案例:某醫院電梯變頻器誤設為“測試模式”,導致顯示“TUP”(測試用亂碼)。

  • 故障機理:參數P010(顯示模式)被誤改為非標準值(如2)。


四、係統化解決方案:四步定位法

4.1 第一步:外觀與基礎檢查(5分鍾)

  • 操作步驟

    1. 斷電後檢查變頻器外殼是否有燒灼痕跡液體滲入

    2. 確認顯示麵板無裂紋物理損傷

    3. 檢查排線是否插緊,缺口是否對齊;

    4. 測量顯示模塊供電(VCCGND)是否為5V±0.2V。

  • 預期結果

    • 若發現排線鬆動或供電異常,直接修複即可解決90%的簡單問題。

4.2 第二步:參數恢複與複位(10分鍾)

  • 操作步驟

    1. 長按MODE鍵進入參數模式;

    2. 找到P009(恢複出廠),設為1

    3. ENTER確認,斷電重啟;

    4. 觀察顯示是否恢複正常。

  • 預期結果

    • 若顯示恢複正常,說明問題由參數錯誤導致;

    • 若仍顯示“TUP/RUP”,進入下一步排查。

4.3 第三步:硬件替換驗證(30分鍾)

  • 操作步驟

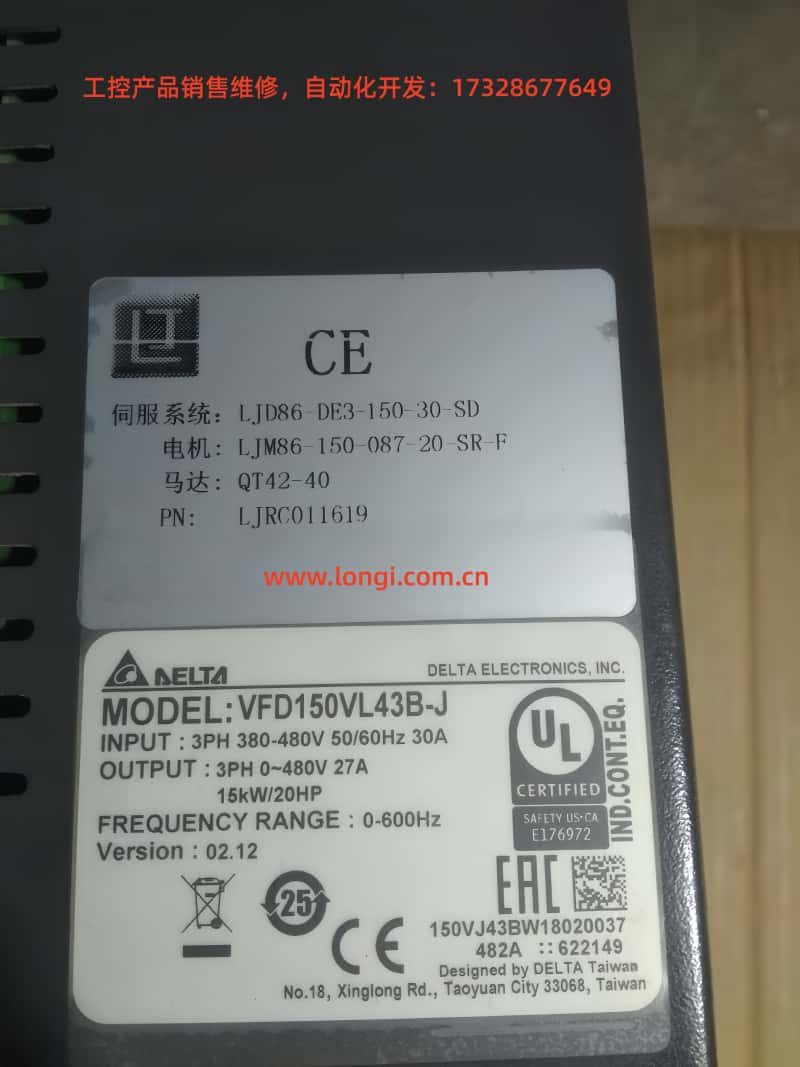

    1. 準備同型號顯示麵板(如VFD150VL43B-J的顯示模塊);

    2. 斷電後更換顯示麵板,通電測試;

    3. 若顯示正常,說明原麵板故障;

    4. 若仍亂碼,需檢測主控板通信電路。

  • 關鍵工具

    • 萬用表(測量供電與通信信號);

    • 邏輯分析儀(抓取I2C總線數據,可選);

    • 熱風槍(拆卸顯示麵板,需專業操作)。

4.4 第四步:主控板深度檢測(60分鍾)

  • 操作步驟

    1. 測量主控板與顯示麵板的通信接口(如I2C的SDASCL)是否有3.3V邏輯電平;

    2. 檢查通信芯片(如PCA9548)的供電與使能信號;

    3. 若通信信號異常,更換通信芯片或MCU;

    4. 聯係台達售後進行主控板維修。

  • 技術要點

    • I2C總線正常時,SDA/SCL在空閑狀態應為高電平(3.3V);

    • 通信芯片的VCC需穩定在3.3V±0.1V,否則會導致數據錯誤。


五、預防性維護:延長顯示模塊壽命的三大策略

5.1 定期清潔與排線保養

  • 操作建議

    • 每季度用酒精棉清潔排線金手指;

    • 檢查排線固定卡扣是否鬆動;

    • 避免使用腐蝕性清潔劑。

5.2 電源質量優化

  • 技術措施

    • 在變頻器輸入端加裝EMI濾波器,抑製電源紋波;

    • 定期檢測5V電源的紋波係數(應<50mV);

    • 更換老化電容(如7805輸入/輸出端的電解電容)。

5.3 參數備份與恢複

  • 操作流程

    1. 使用KPVL-CC01數字操作器備份參數(按PROG鍵進入備份模式);

    2. 將備份文件存儲至U盤;

    3. 定期更新參數至最新版本(通過台達官網下載升級包)。


結論:顯示異常的終極解決路徑

“TUP/RUP”等非官方故障碼的本質是顯示模塊的段碼錯誤或通信亂碼,其解決需遵循“外觀檢查→參數複位→硬件替換→主控檢測”的四步法。通過係統性排查,90%的問題可在30分鍾內解決,剩餘10%需聯係台達售後進行主控板維修。電梯工程師應掌握顯示係統的底層原理,避免誤判為硬件故障,從而提升運維效率與設備可用性。

附錄:台達VFD-VL係列顯示模塊關鍵參數表

參數項標準值異常閾值檢測工具
顯示供電(VCC)5V±0.2V<4.5V或>5.5V萬用表
I2C時鍾(SCL)3.3V±0.1V<2.5V或>4V邏輯分析儀
段碼驅動電流10-20mA<5mA或>30mA電流表
排線接觸電阻<0.5Ω>1Ω微歐計
