引言：
在工業自動化領域，變頻器作為關鍵的控製設備之一，被廣泛應用於調速、控製電動機等重要場合。然而，由於其工作環境複雜以及元件多樣性，變頻器的故障不可避免地影響到生產的連續性和穩定性。特別是如富士FRENIC-E1S係列變頻器等設備中的 DC母線預充電電阻，常因過熱、過載等原因發生燒毀，進而導致設備無法啟動或者工作不穩定。

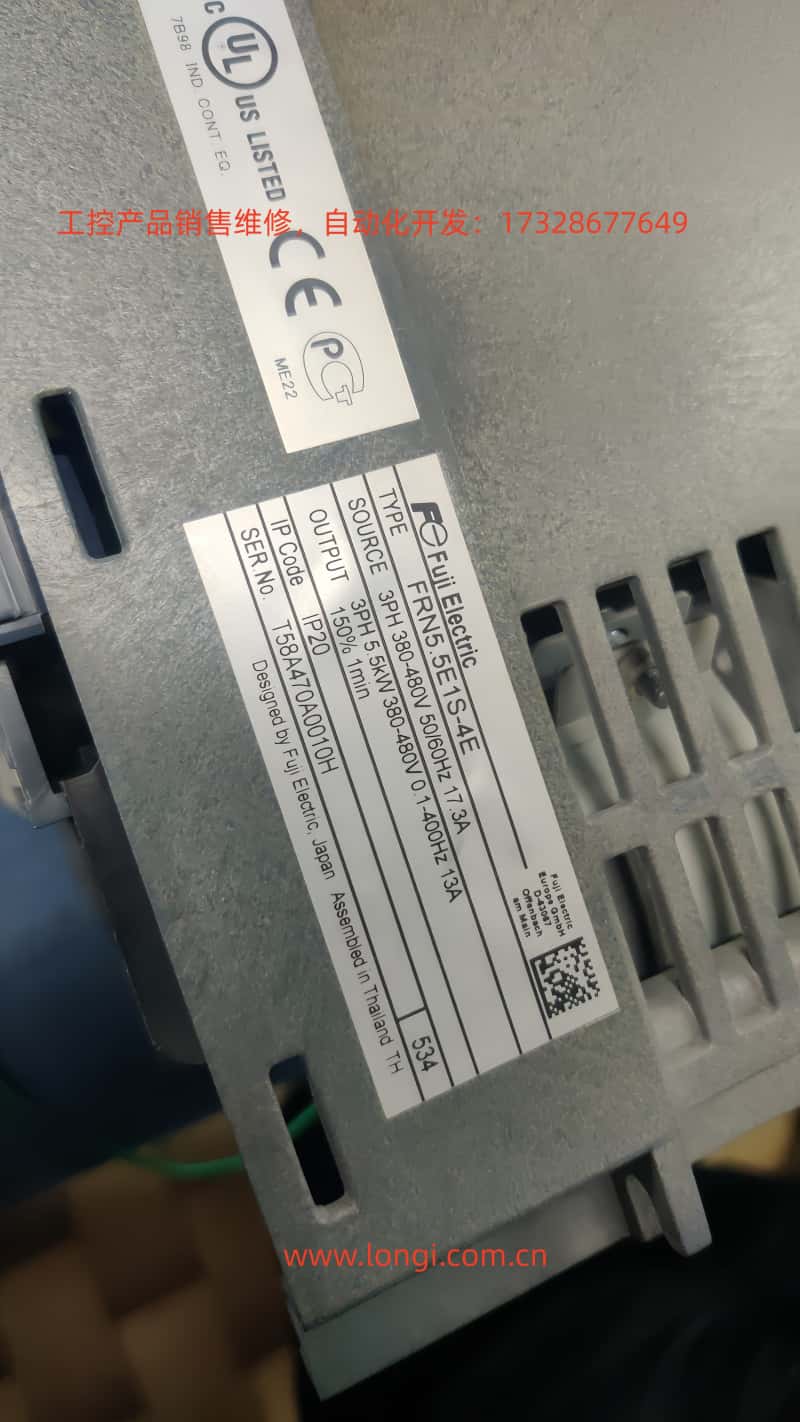

本文將結合富士FRENIC-E1S變頻器中的DC母線預充電電阻燒壞的典型故障案例，詳細分析其工作原理、常見故障原因以及針對該問題的維修方案。本文的目的是幫助讀者更好地理解變頻器中這一關鍵元件的作用，並提供高效、科學的維修流程，確保變頻器恢複正常運行。
一、變頻器中的DC母線預充電電阻作用
1.1 DC母線電容的充電過程
變頻器作為一種用於電動機控製的高效設備，通常會涉及到直流母線電容的充電過程。由於直流母線電容需要快速充電到高電壓，若直接充電可能會引發瞬間大電流衝擊，影響電源以及設備的安全。因此，預充電電阻便在此時發揮了至關重要的作用。
1.2 預充電電阻的功能與設計
預充電電阻的主要作用是在變頻器上電初期，通過限製電流的方式緩慢為DC母線電容充電，避免電流浪湧對變頻器電路造成損害。它通常由一個較大功率的電阻組成，並在充電完成後通過繼電器或晶閘管（SCR）短接，以減少功耗並提高工作效率。
在富士FRENIC-E1S變頻器中，預充電電阻通過上電時控製電流的大小，保證直流母線電壓逐步升高，最終穩定在設定的值。該過程可以有效防止電容快速充電時產生過大的電流，從而避免損壞電路中的其他敏感元件。
二、常見的DC母線預充電電阻故障原因分析
2.1 預充電電阻燒壞的常見原因
預充電電阻燒壞的原因通常有以下幾種：
電流過載： 在設備頻繁啟動或母線電容容量過大時，預充電電阻需要承受較長時間的高電流，可能導致電阻發熱過度，最終燒毀。
繼電器或晶閘管故障： 一旦預充電電阻完成其功能，繼電器或晶閘管應當將電阻短接，以減少功率消耗。如果繼電器無法正常工作，電阻將長時間承載高功率，容易過熱燒毀。
電源波動或缺相： 如果電源供電不穩定，或者變頻器在缺相、相序錯誤的情況下工作，DC母線電容可能無法正常充電，導致電阻過熱或燒毀。
母線電容老化： 如果母線電容已經老化，電容的充電特性會發生改變，使得預充電過程異常，從而對電阻產生較大的壓力，最終導致故障。
環境溫度過高： 在一些高溫環境下，電阻的散熱條件變差，導致其溫度超過設計範圍，最終燒壞。
2.2 故障的表現症狀
當DC母線預充電電阻燒壞時，變頻器通常表現出以下症狀：
設備無法啟動： 由於預充電電阻未能完成電容充電，變頻器無法穩定啟動。
報警或故障代碼： 在一些高端變頻器中，燒壞的預充電電阻可能會觸發報警或顯示故障代碼，如過電流、過溫等。
異常的電源波動： 電阻燒壞可能導致供電不穩定，進而影響電機運行，出現頻繁的停機和重啟現象。
三、如何診斷和排查DC母線預充電電阻故障
3.1 通過故障代碼進行初步診斷
很多變頻器都配備有故障診斷係統，當出現故障時，會通過顯示屏或指示燈輸出故障代碼。例如，在富士FRENIC-E1S變頻器中，當預充電電阻燒壞時，設備可能會顯示“過電流”或“啟動失敗”的錯誤代碼。根據這些故障代碼，工程師可以初步確認故障位置。
3.2 電阻外觀檢查

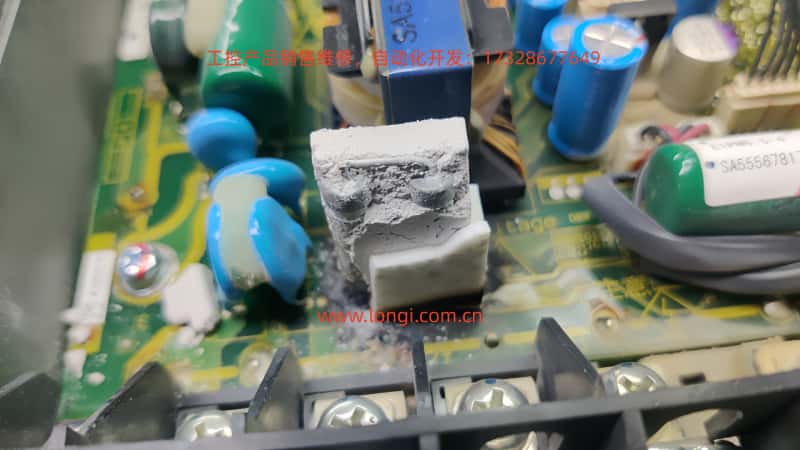

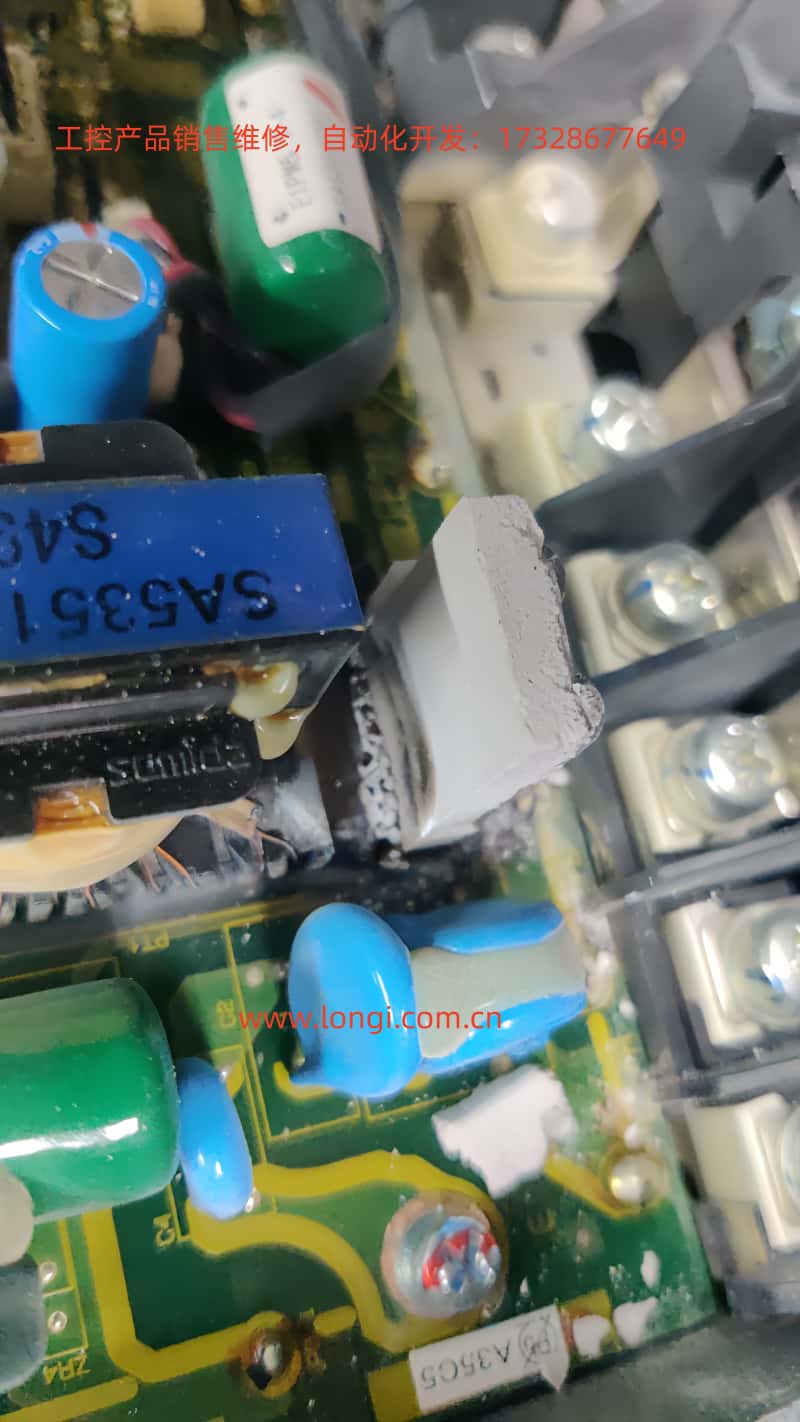

從電路板的外觀可以判斷電阻是否燒壞。常見的電阻燒壞後會出現以下現象：
電阻表麵有明顯的燒焦痕跡或白色粉末；
電阻與電路板的連接端子可能出現焦化或開裂；
如果電阻長時間過熱，可能會導致周圍電路元件的損壞。
3.3 電阻值測量
使用萬用表的電阻檔可以測量電阻的阻值，確認其是否在設計值範圍內。如果測得電阻值異常（通常表現為開路或阻值過小），則可以確認電阻已損壞。
四、DC母線預充電電阻的更換與維修步驟
4.1 準備工作：
在進行預充電電阻更換前，需要關閉電源，並確保設備已經完全冷卻。拆開變頻器外殼，取下電源接線，準備好新的預充電電阻以及必要的工具。
4.2 電阻拆卸與更換：
拆卸原電阻： 使用合適的工具拆卸燒壞的電阻。通常電阻焊接在電路板上，使用焊錫吸取器或熱風槍可以輕鬆去除。
清理電路板： 在拆卸電阻後，使用電子清潔劑清理電路板，去除任何殘留的燒焦物質和雜質，確保新電阻能夠穩固焊接。
安裝新電阻： 根據設備型號，選擇合適的電阻（通常為 22Ω - 27Ω，30W - 50W），並將其焊接到電路板上。確保電阻焊點牢固且沒有虛焊。
4.3 檢查繼電器與電容：
更換電阻後，還需要檢查繼電器和母線電容：
4.4 重新測試設備：
完成更換後，重新連接電源，啟動變頻器，觀察設備是否能夠正常啟動，並檢查是否出現報警或故障代碼。如果設備正常運行，故障已經解決。
五、預防措施與維護建議
5.1 定期檢查與維護
為了避免DC母線預充電電阻燒壞，建議定期對變頻器進行維護，尤其是預充電電阻、繼電器和母線電容的檢查。定期清潔電路板、檢查電阻狀態、監測環境溫度和電源質量，可以有效延長設備的使用壽命。
5.2 環境控製
變頻器應盡量安裝在溫度和濕度適宜的環境中。避免高溫、潮濕等環境對設備造成影響，保持設備的散熱性能，避免電阻過熱。
5.3 使用高質量的電氣元件
在設備選型時，應選用質量可靠、性能穩定的電氣元件，特別是在高功率變頻器中，選擇合適規格的預充電電阻，可以有效減少故障的發生。
六、結語
DC母線預充電電阻雖然是變頻器中一個小小的元件，但它的作用不容忽視。當出現燒壞現象時，不僅影響設備的啟動，還可能導致更嚴重的電路損壞。通過本文的分析和維修指南，希望能夠幫助廣大工程師快速診斷和排除這一常見故障，並通過合理的預防和維護措施，確保變頻器設備的穩定運行。
對於廣大設備使用者來說，深入了解變頻器工作原理和常見故障，才能更好地保障生產的連續性，減少停機時間和維修成本。
