Fanuc CNC 係統故障排除：報警代碼 SYS_ALM455 和 SPM 24 – 診斷、修複和預防策略

引言

Fanuc CNC（計算機數控）係統是現代製造業的核心組成部分，在航空航天到汽車等行業中驅動精密加工。這些係統，例如 Series 0i-MD 係列，依賴於精密的伺服放大器、主軸模塊和控製單元來確保高速、準確的操作。然而，像報警代碼 SYS_ALM455（表示風扇電機停止和係統關機）以及 SPM 24（串行數據錯誤）這樣的故障可能會中斷生產，導致昂貴的停機時間。根據實際診斷，這些報警往往相互關聯，其根源如故障的 DC 母線連接器會加劇問題。

本文提供對 Fanuc 係統中的這些報警的全麵技術探討，特別是 βiSVSP 放大器係列（例如型號 A06B-6164-H343）。基於 Fanuc 維護手冊和故障排除指南，我們詳細說明原因、診斷方法、修複程序和預防措施。目標是為工程師和技術人員提供可操作的見解，以最小化故障並延長係統壽命。重點放在結構化的邏輯上：從症狀識別到根因分析，確保修複高效並防止複發。

Fanuc CNC 係統概述

Fanuc CNC 架構包括關鍵組件：控製單元（例如 Series 0i-MD）、用於軸控製的伺服放大器、用於旋轉操作的主軸放大器（SPM）以及電源模塊（PSM）。βiSVSP 係列將伺服和主軸放大集成在緊湊單元中，支持多軸操作，具有高達 400V 的高壓能力。例如，A06B-6164-H343 型號處理 40/40/80A 伺服電流和 15kW 主軸輸出，額定輸入為 200-240V AC，頻率 50/60Hz。

係統可靠性的關鍵是冷卻機製，例如放大器散熱器上的外部或內部風扇，這些風扇散發功率晶體管的熱量並防止熱關機。串行通信通過光學或電氣電纜將 CNC 控製器鏈接到放大器，確保命令和反饋的同步數據傳輸。這些鏈接或電源分配中的故障——通過 DC 母線連接器（例如 CX1A/B 接口）——可能會級聯成報警。

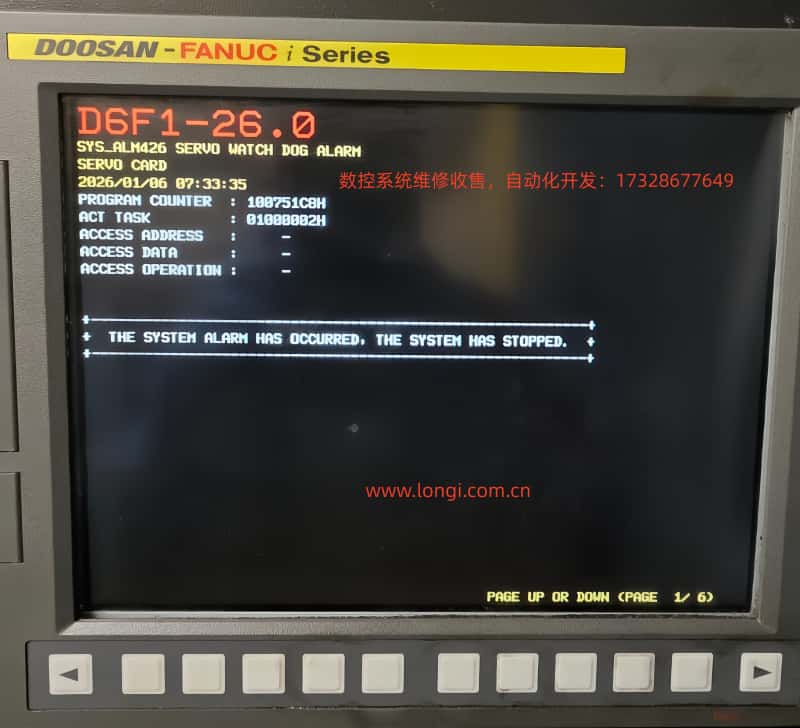

理解係統互連至關重要：DC 鏈路母線在模塊間共享電源，因此鬆動的連接器可能會欠壓風扇或中斷串行數據，同時觸發 SYS_ALM455 和 SPM 24。報警日誌中的程序計數器（例如 10018B30H）和訪問地址（例如 0100000AH）提供診斷線索，並帶有時間戳用於事件關聯（例如 2026/01/11 19:47:41）。

報警代碼分析

SYS_ALM455：風扇電機停止和關機

SYS_ALM455 表示冷卻風扇故障，促使立即係統關機以避免放大器或電機過熱損壞。在 Fanuc Series 0i-MD 中，此報警顯示為 “SYS_ALM455 FAN MOTOR STOP AND SHUTDOWN”，通常伴隨放大器上的紅色 LED。

原因：

• 風扇硬件故障： 電機燒毀、軸承卡住或葉片因灰塵積累而阻塞。βiSVSP 單元中的風扇（通常 24V DC，尺寸 40mm）在使用 20,000-50,000 小時後易於磨損。

• 電源問題： 風扇電路欠壓來自 DC 鏈路波動。故障的主母線連接器（例如鬆動的銅條或氧化的引腳）可能會使電壓降至 22.8V DC 以下，導致風扇停轉。

• 環境因素： 高環境溫度（>40°C）或通風不良會增加熱負荷，加速故障。附近電機的電磁幹擾（EMI）也可能中斷風扇控製信號。

• 軟件/參數錯誤： 錯誤配置的參數（例如 No. 7310 用於軸順序）或伺服軟件中的奇偶校驗錯誤，雖然在風扇特定報警中較少見。

從診斷數據來看，此報警與程序計數器值相關聯，這些值表示在風扇監控例程期間執行停止。在多模塊設置中，它可能鏈接到母線錯誤或熔絲熔斷（例如伺服放大器中的 FS1）。

診斷：

1. 視覺檢查： 檢查放大器 LED（例如 ALM/ERR 紅色表示故障）。通過打開機櫃上電驗證風扇旋轉。

2. 電壓測量： 使用萬用表在風扇端子上測量；預期穩定 24V DC。探測 DC 鏈路母線（標稱 300V）以檢測下降。

3. 日誌分析： 查看 CNC 診斷（Nos. 400-499）以獲取串行狀態和溫度讀數。使用示波器檢查電纜上的 EMI。

4. 隔離測試： 斷開風扇並獨立測試；如果停轉，導線間電阻應為無限大。

如果報警在上電循環後持續存在，懷疑互連問題如 DC 母線故障。

SPM 報警 24：串行數據錯誤

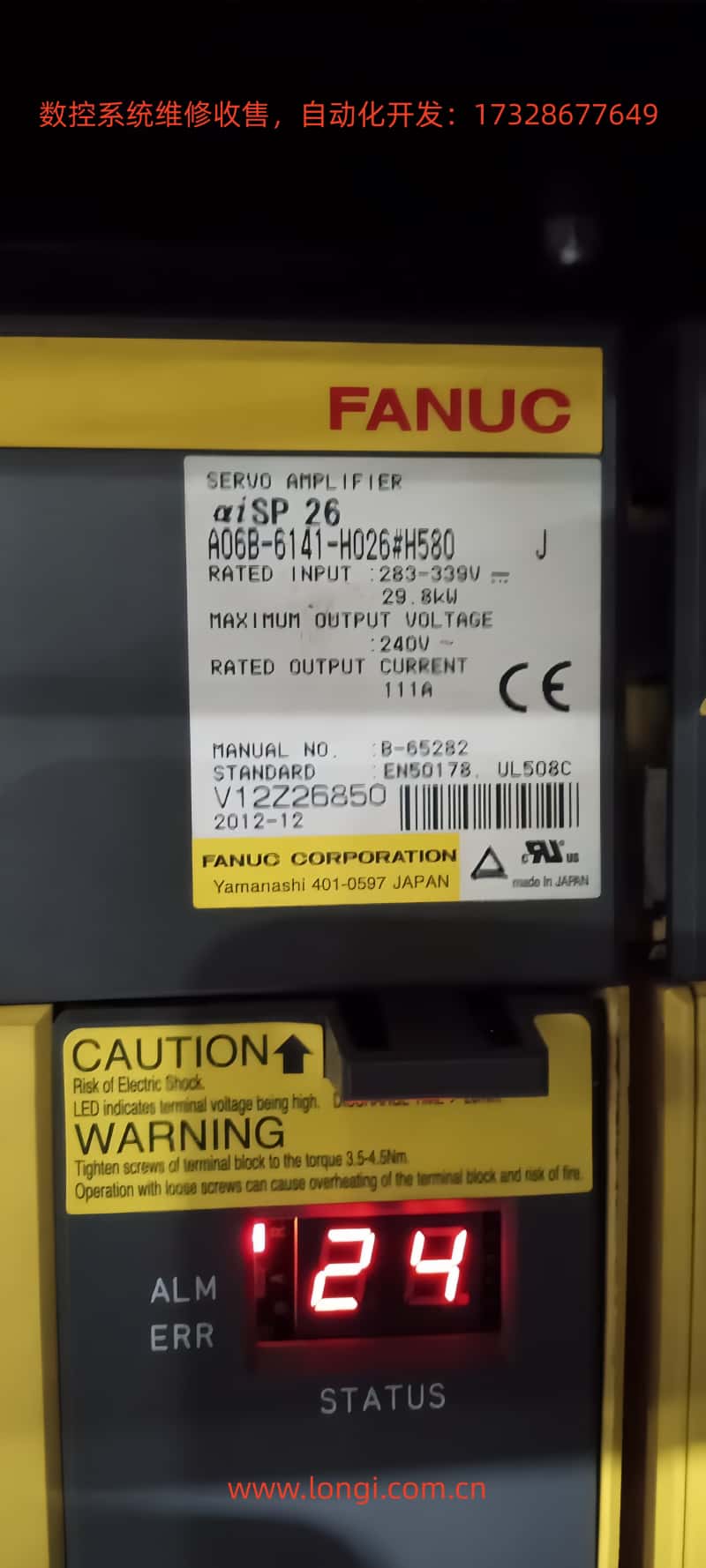

SPM 24 表示 CNC 控製器和主軸放大器模塊之間的串行通信錯誤。在 SPM LED 上顯示為 “24”，它表示數據損壞或中斷，通常無法重置而無需斷電。

原因：

• 通信中斷： 串行電纜上的噪聲（例如光學纖維或 CX3/CX38 接口）來自 EMI、超過最大長度（根據 B-65282EN 手冊），或接地不良。

• 電源相關故障： 操作中途 CNC 電源切斷，欠壓 SPM 控製 PCB。主母線插頭問題——鬆動、損壞的引腳或電弧——導致電壓不穩定，從而引發數據奇偶校驗錯誤。

• 硬件缺陷： 故障的 SPM PCB、晶體管模塊或反饋信號。在 βiSVSP 中，這與 DC 鏈路欠壓報警相關聯（例如報警 5：低 DC 電壓）。

• 連鎖反應： 通常是 SYS_ALM455 的次要反應；風扇引起的關機會中斷電源，導致 SPM 24 作為對 CNC 關閉狀態的“正常”響應，但持續情況表示更深層問題。

診斷日誌可能顯示 “Serial Transfer Data Error”，DGN No. 471 詳細說明主軸速度比率或反饋不匹配。

診斷：

1. 電纜檢查： 檢查串行鏈接是否有損壞；測試連續性和屏蔽。使用邏輯分析儀測量信號完整性。

2. 電源驗證： 確認 AC 輸入（200-240V）和 DC 鏈路（300V）；波動指向母線連接器。

3. 參數審查： 檢查 Nos. 400-499 以獲取通信狀態；如果懷疑噪聲，重置。

4. LED 解釋： SPM 顯示如 “-24” 或 “0 24” 表示特定子錯誤（例如電纜故障 vs. PCB 問題）。

報警間互連和 DC 母線問題

SYS_ALM455 和 SPM 24 經常同時出現，因為它們共享對 DC 母線的依賴。主母線插頭（銅條或 CX1 接口）分配電源；這裏的故障會導致連鎖效應：

• 電壓下降使風扇停轉（SYS_ALM455）。

• 不穩定性損壞串行數據（SPM 24）。

• 在診斷中，鬆動的插頭表現為間歇報警，由振動惡化。

從故障排除指南來看，解決母線問題往往同時清除兩個報警。警告：在檢查前始終放電電容器（斷電後等待 15 分鍾）以避免電擊。

故障診斷方法

有效診斷遵循邏輯、分層的方法：症狀記錄、隔離和驗證。

1. 初始評估：

• 記錄報警時間戳、程序計數器和 CNC 屏幕上的訪問數據。

• 檢查放大器 LED：紅色 ALM 表示錯誤，空白顯示表示電源故障。

• 使用 Fanuc 的示教器或 MDI 麵板訪問參數。

2. 工具和技術：

• 萬用表/示波器： 用於電壓、電阻和波形分析。

• 熱成像： 檢測放大器或連接器上的熱點。

• 診斷軟件： Fanuc 的 PMC 梯形邏輯查看器用於信號跟蹤。

• 隔離： 交換模塊（例如在單獨電源上測試風扇）以定位故障。

3. 逐步協議：

• 上電循環： 重置報警；如果持續，繼續。

• 環境掃描： 測量環境溫度/濕度；清潔灰塵。

• 組件測試： 風扇（旋轉測試）、電纜（連續性）、連接器（視覺/扭矩檢查）。

• 高級： 操作期間監控 DGN 參數以檢測瞬態錯誤。

對於 βiSVSP，參考手冊 B-65322 中的連接圖。記錄發現以識別模式。

修複程序

修複必須優先考慮安全：隔離電源、使用 ESD 保護，並遵循 OEM 規格。

對於 SYS_ALM455：

1. 風扇更換： 在放大器散熱器（後部/頂部）定位風扇。斷開、移除（螺絲/夾子），安裝新的（例如 A06B-6134-K002）。測試旋轉。

2. 清潔： 在散熱器上使用壓縮空氣；避免在電子設備上使用溶劑。

3. 電源修複： 如果電壓低，重置 DC 母線插頭；用異丙醇清潔氧化。扭矩至規格（例如 2-3 Nm）。

4. 驗證： 上電，監控 30 分鍾；檢查診斷以清除。

對於 SPM 24：

1. 電纜修複： 更換故障串行電纜；確保適當屏蔽/接地。

2. PCB 交換： 如果懷疑 PCB，更換 SPM 控製板（A20B-1009-0650 係列）。

3. 母線連接器修複： 係統放電，移除插頭，檢查引腳。如果損壞，清潔/更換；安全重新連接。

4. 重置序列： 關閉 CNC 和放大器電源；等待 5 分鍾；先重新供電放大器，然後 CNC。

鏈接報警的集成修複：

• 先解決根源（例如母線插頭）：斷開，測試電阻（<1Ω），重新組裝。

• 修複後：運行主軸測試（M03 S1000）和軸點動；監控溫度。

• 如果報警複發，向 Fanuc 服務升級以進行 PCB 分析。

總修複時間： 1-4 小時，取決於訪問權限。

預防維護最佳實踐

主動維護可將報警頻率降低 70-80%，根據行業基準。

日常/每周例程：

• 視覺檢查： 檢查風扇、電纜、連接器是否有磨損。

• 清潔： 從機櫃中移除灰塵；使用入口過濾器。

• 監控： 通過 CNC 日誌溫度（例如主軸負載表）。

每月/季度：

• 電壓審計： 測量輸入/輸出；如果偏差 >5%，校準。

• 風扇服務： 潤滑軸承；每 2 年更換。

• 電纜完整性： 母線插頭的扭矩檢查；EMI 屏蔽驗證。

年度大修：

• 全麵診斷： 使用 Fanuc 工具進行參數備份、固件更新。

• 組件更換： 電池、熔絲（例如 PSM 中的 F3）。

• 培訓： 確保操作員遵循上電序列（放大器先於 CNC）。

采用檢查清單： 日常（清潔）、500 小時（檢查）、2000 小時（大修）。Fanuc 的終身支持和翻新零件程序有助於成本控製。接地至 C 類標準可防止噪聲誘發錯誤。

案例研究：生產環境中解決互連報警

在最近涉及 Fanuc Series 0i-MD 和 βiSVSP 放大器的場景中，報警 SYS_ALM455 和 SPM 24 在 2026/01/11 的 19:47:41 同時出現。初始檢查顯示無風扇旋轉，DC 鏈路電壓為 250V（低於標稱 300V）。診斷定位到鬆動的主母線插頭，導致欠壓。

修複： 係統斷電，清潔後重置插頭。獨立測試風扇（在 24V 下旋轉）。修複後，報警清除；主軸測試確認穩定操作。預防： 添加每月扭矩檢查和 EMI 過濾器。停機時間： 2 小時；通過計劃維護防止複發。

此案例強調了整體診斷的價值，與 Fanuc 的 B-65285EN 手冊推薦一致。

結論

SYS_ALM455 和 SPM 24 展示了 Fanuc CNC 組件如何互連，導致級聯故障，通常根源於電源分配如 DC 母線連接器。通過掌握診斷（日誌、工具）、修複（逐步）和預防（例程），技術人員可實現 >99% 的正常運行時間。始終谘詢 Fanuc 手冊（例如 B-65322、B-65282EN）並利用 OEM 支持處理複雜問題。實施這些策略不僅解決即時問題，還促進長期係統彈性，優化製造效率。
