摘要

Siemens Masterdrives VC係列是高性能矢量控製變頻驅動器，廣泛應用於工業自動化、牽引係統和起重設備中。F002故障代碼表示預充電過程失敗，即直流母線電壓未在規定時間內（通常3秒）達到閾值（約P071參數設定的線路電壓×1.34的80%）。該故障可能源於供電問題、接觸器故障或參數配置錯誤，導致設備停機和生產中斷。本文從驅動器概述入手，詳細剖析F002故障的原理、診斷方法、解決方案，並結合實際案例和預防策略，提供全麵技術指導。內容基於官方手冊和實際應用經驗，旨在幫助工程師高效排除故障，確保係統可靠性。文章涵蓋參數設置、序列控製和維護實踐。

1. 引言

在現代工業環境中，變頻驅動器（如Siemens Masterdrives VC係列）是實現精確電機控製的核心組件。這些驅動器通過矢量控製技術，提供從V/Hz開環到閉環速度/轉矩控製的多種模式，支持異步和同步電機。F002預充電故障是常見問題之一，它發生在驅動器上電序列中，當直流鏈路電壓無法及時建立時觸發。該故障不僅影響設備啟動，還可能指示更深層的硬件或配置問題，如供電不穩或接觸器失效。根據工業統計，類似故障占驅動器停機原因的15%-20%，直接導致生產損失。理解並排除F002故障需要係統性方法，本文將從基礎到高級逐步展開，確保邏輯嚴謹和技術深度。

Masterdrives VC係列的典型應用包括牽引驅動、起重機、風機和泵係統，其規格包括輸入電壓380-480V AC、輸出頻率0-500Hz、功率範圍從幾kW到數百kW。驅動器采用脈寬調製（PWM）技術，將交流輸入整流為直流，再逆變為可變頻率輸出。預充電階段是關鍵，確保電容器安全充電，避免湧流損壞功率模塊。F002的發生往往與此階段相關，及時診斷可減少 downtime。

2. Siemens Masterdrives VC係列概述

Siemens Masterdrives VC（Vector Control）係列是模塊化變頻驅動器，設計用於高動態響應和精確控製。係列包括緊湊型、機架型和機箱型單元，如6SE70xx型號，支持AC-AC或DC-AC配置。核心規格如下：

• 輸入/輸出：輸入三相380-480V AC，50/60Hz；輸出三相0-480V，頻率0-500Hz。直流鏈路電壓典型為線路電壓的1.34倍（例如，400V AC對應約536V DC）。

• 功率範圍：從0.55kW到250kW，支持並聯配置擴展。

• 控製模式：V/Hz控製（開環，常用於風機/泵）；矢量控製（閉環，支持速度/轉矩模式，適用於牽引/起重）。

• 組件：控製單元（CU）處理微處理器邏輯；功率電子單元（PEU）管理整流和逆變；可選板如TSY（轉速同步）、SCB（串行通信）、CB/TB（通信/技術板）。接口包括RS485/RS232、模擬/數字I/O和脈衝編碼器輸入。

• 保護功能：內置過載保護（i²t模型）、電機溫度估算、接地故障檢測。符合UL、CE和EMC標準。

應用領域廣泛：在牽引係統中，用於精確速度控製，如軌道車輛或輸送帶；起重設備中，提供恒轉矩輸出，確保負載安全提升；在風機/泵應用中，節能優化V/Hz曲線。案例顯示，該係列在鋼鐵廠和水處理設施中可靠性高達99.5%，但需定期維護電容器和接觸器。

驅動器的模塊化設計允許擴展，如添加雙端口RAM（DPR）用於SCB/TSY板通信，支持PROFIBUS等總線。規格參數如P071（供電電壓）和P761（脈衝頻率）直接影響性能，需根據應用調整。

3. 驅動器工作原理

Masterdrives VC基於矢量控製原理，將電機磁通和轉矩解耦，實現獨立調節。工作流程如下：

1. 整流階段：三相AC輸入經二極管橋整流為直流，預充電電路（電阻/接觸器）限製初始電流，避免電容器損壞。

2. 直流鏈路：電容器存儲能量，提供穩定DC電壓（r006參數顯示）。預充電目標是達到80%閾值，時間不超過3秒。

3. 逆變階段：IGBT模塊通過PWM生成可變頻率/電壓輸出，控製電機速度/轉矩。

4. 閉環控製：使用脈衝編碼器或模擬轉速計反饋（P208參數配置類型），PID調節器（P225-P229增益/時間常數）優化響應。

5. 序列控製：狀態機（r001參數）管理從“就緒上電”（009）到“預充電”（010）、“就緒”（011）和“運行”（014）的過渡。ON命令觸發接觸器閉合（P612參數），監控直流電壓曲線。

矢量控製的優勢在於高動態性能：轉矩響應<10ms，速度精度±0.01%。在牽引應用中，它確保恒功率區平穩過渡；在起重中，防止負載滑動。預充電故障中斷此序列，導致F002。

4. 參數化和啟動過程

參數化是驅動器配置的核心，使用PMU麵板、OP1S或DriveMonitor軟件。訪問級別P051=2（標準）或3（專家）。啟動步驟：

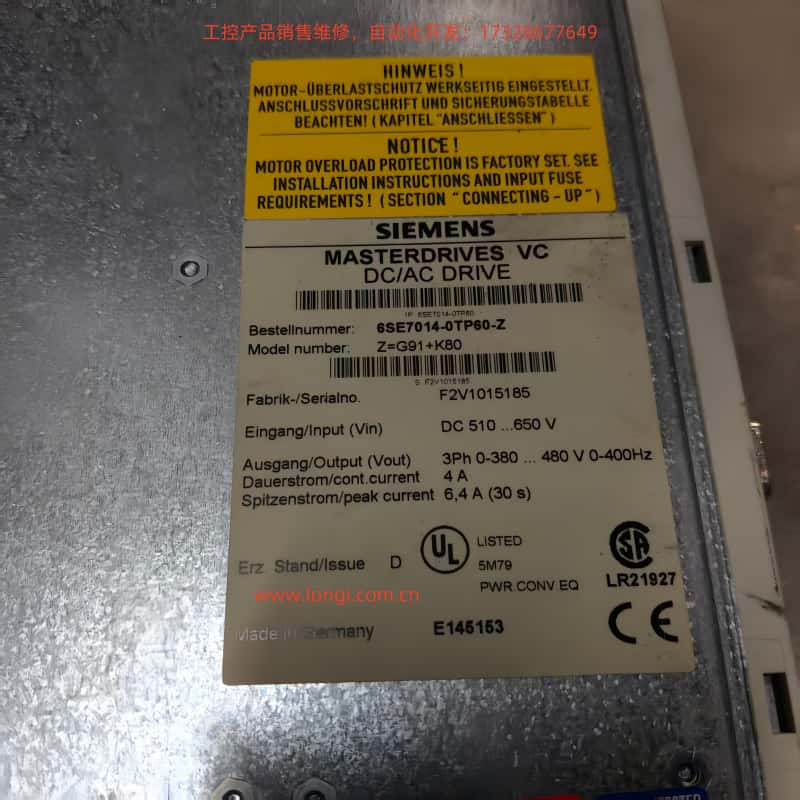

1. 初始化：P052=2恢複出廠設置，輸入P070（MLFB型號，如6SE7014-0TP60-Z）。

2. 電機數據：P100-P109設置額定電壓/電流/頻率/極對數/速度。

3. 自動參數化：P052=6自動分配P168/P169等。

4. 控製器調優：P253-P254電流控製器，P225-P229速度/頻率增益。

5. 反饋配置：P208編碼器類型（1-6數字，3-4模擬），P209脈衝數。

6. 設定點源：P443主設定點（例如1003=模擬輸入）。

7. 自動重啟：P366=1-3啟用WEA（自動重啟），P367延遲時間。

8. 熱保護：P360-P363設置過溫閾值和i²t時間常數。

9. 接地測試：P354啟動，r358結果。

10. 電機識別：P052=7（靜止識別，包括接地測試），P052=8（完整識別）。

對於外部主接觸器控製，P612=1001（X9:4,5輸出），P591=1003（X101:18反饋）。預充電涉及P071閾值計算，故障時檢查r006電壓。

5. 故障代碼係統

Masterdrives VC使用三位代碼（如F002）報告故障，存儲在r947-r951。PMU顯示r000狀態，r001操作狀態。故障分類：

• Fxxx：嚴重故障，觸發關斷脈衝，進入故障狀態（r001=007）。

• Axxx：報警，不中斷運行，但需關注（如A065=WEA激活）。

• 日誌：r947故障號，r949值，r951時間。

係統監控包括過壓/欠壓、過載、接地和通信。F002屬於預充電類別，與序列控製緊密相關：ON命令後120ms延遲檢查接觸器反饋，500ms監控電壓，若3秒內未達閾值，則F002。

6. F002預充電故障詳細分析

F002定義：預充電監控超時，直流鏈路電壓未達閾值（P071×1.34的80%）。觸發於r001=010（預充電）狀態，若3秒後r006<閾值，則故障。

• 閾值計算：例如P071=400V，閾值≈536V的80%=429V。

• 影響：脈衝禁止，狀態位3=高（故障），位31=高僅在預充電中。存儲在故障內存。

可能原因：

1. 供電電壓不匹配：線路電壓低於P071。

2. 接觸器問題：主接觸器未閉合（P612輸出），反饋信號缺失（P591輸入）。

3. 預充電電路故障：電阻損壞、SKD（電容形成電路）缺失（閑置>1年）。

4. 硬件配置錯誤：P090/P091板槽不對，選項板缺失。

5. 其他：接地故障（r001=008/012抑製），勵磁時間不足（P189）。

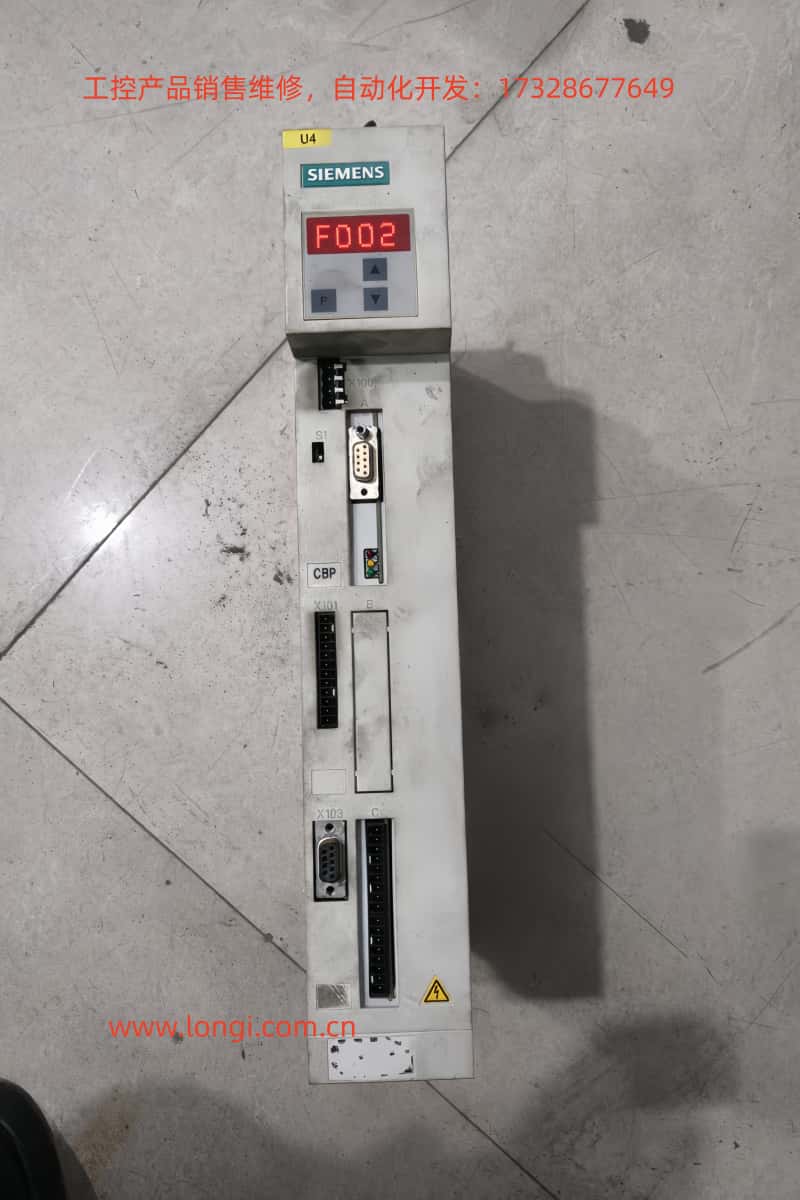

症狀：PMU顯示“F002 Pre-charging fault”，設備無法進入運行狀態。

7. 診斷步驟

診斷需安全斷電，使用多用表和示波器。逐步指南：

1. 檢查供電：測量輸入電壓，確保匹配P071。比較r006與預期。

2. 驗證接觸器：檢查X9:4,5輸出（P612=1001），X101:18反饋（P591=1003）。測試線圈電壓（24V DC）。

3. 監控序列：觀察r001過渡：009→010→011。若卡在010，檢查3秒計時。

4. 參數審核：確認P071準確，P366（WEA）是否抑製監控（P366=1-3可能掩蓋）。

5. 硬件檢驗：驗證板槽（P052=4初始化），檢查電容器（閑置>1年需形成）。

6. 接地測試：P354啟動，若r358異常，檢查絕緣。

7. 日誌分析：讀取r947-r951，關聯時間戳。

8. 自測試：P052=11運行內部邏輯測試。

使用DriveMonitor軟件圖形化電壓曲線。

8. 補救措施

針對原因修複：

1. 供電校正：調整P071或修複電源。

2. 接觸器修複：更換線圈或繼電器，確保反饋回路閉合。

3. 電容形成：使用SKD 50/12緩慢充電（208-415V單元）。

4. 參數重置：P052=1重置，P052=5驅動設置。

5. 硬件更換：若板損壞，替換CU/PEU。

6. 故障確認：控製字位7=1（確認），重啟ON命令。

7. 旁路接觸器：AC單元中，確保20ms延遲後閉合。

修複後，監控r010（直流利用率）<100%。

9. 案例研究

案例1：鋼鐵廠牽引係統（基於實際報告）。Masterdrives VC驅動（6SE7041-2WL60-Z）在滿速運行時F002故障。診斷顯示直流電壓降至520V（預期560V）。原因：預充電電阻開路，接觸器反饋缺失。解決方案：更換預充電板，調整P071匹配線路波動。結果：係統恢複，downtime<2小時。

案例2：起重機轉動應用。6SE7021-3TP70驅動顯示F002，預充電板電阻燒毀。分析：外部熔絲吹斷導致過流。修複：更換板和熔絲，確保整流/回饋單元先於逆變器啟動。預防：增加監控P367延遲。

案例3：微型大師440變體（類似VC）。F002（過壓變體）源於直流鏈路超過P2172閾值。原因：高主供電或再生能量。解決方案：檢查r0026電壓，添加製動電阻。

這些案例強調供電穩定和接觸器完整性。

10. 預防維護和最佳實踐

預防F002需定期維護：

• 年度檢查：測量直流電壓，測試接觸器（>100,000次操作壽命）。

• 電容管理：閑置>1年，使用SKD形成，避免漏電。

• 參數備份：使用DriveMonitor存儲設置。

• 環境控製：保持溫度<40°C，濕度<90%，EMC符合（屏蔽電纜）。

• 軟件更新：升級到V1.3或更高，支持增強診斷。

• 培訓：工程師熟悉PMU/OP1S，理解控製字/狀態字（r550-r553）。

• 冗餘設計：並聯單元，啟用KIP（動能緩衝）處理電壓波動。

最佳實踐：集成PROFIBUS監控實時參數，減少手動幹預。

11. 高級主題：參數配置和軟件工具

高級配置涉及相關參數表格：

軟件工具：DriveMonitor提供圖形參數化、故障日誌分析。結合SIMATIC S7 PLC，通過控製字位0（ON）自動化序列。

對於自定義應用，調整P163控製模式（3=頻率，4=速度，5=轉矩），集成技術控製器（P310溫度適應）。

12. 結論

F002預充電故障雖常見，但通過係統診斷和預防可有效管理。Masterdrives VC的強大功能依賴正確配置和維護，確保工業應用的可靠運行。工程師應優先檢查供電和接觸器，利用手冊參數優化係統。未來，遷移到SINAMICS係列可進一步提升性能，但VC遺留係統仍需專業支持。遵循本文指南，可將故障率降至最低，實現高效生產。
