哈希水質分析儀SC1000控製器使用指南

引言

哈希水質分析儀SC1000控製器作為一款高精度、多參數的水質監測設備，廣泛應用於飲用水處理、工業廢水處理、環境監測等多個領域。本使用指南旨在幫助用戶全麵了解SC1000控製器的功能、安裝、操作及維護流程，確保用戶能夠高效、準確地使用該設備進行水質監測。

一、產品概述

1.1 產品特點

SC1000控製器是一款基於菜單操作的多參數水質監測控製器，具有以下顯著特點：

• 多參數監測：支持同時連接並監測多個數字傳感器，如pH、溶解氧、電導率、濁度等。

• 高精度測量：采用先進的傳感技術和信號處理算法，確保測量數據的準確性和可靠性。

• 靈活配置：可根據用戶需求配置不同的輸入/輸出卡、繼電器卡及現場總線接口卡。

• 用戶友好界麵：配備彩色觸摸屏顯示器，操作直觀簡便。

• 遠程監控：支持通過網絡接口實現遠程監控和數據傳輸。

1.2 產品組成

SC1000控製器主要由以下部分組成：

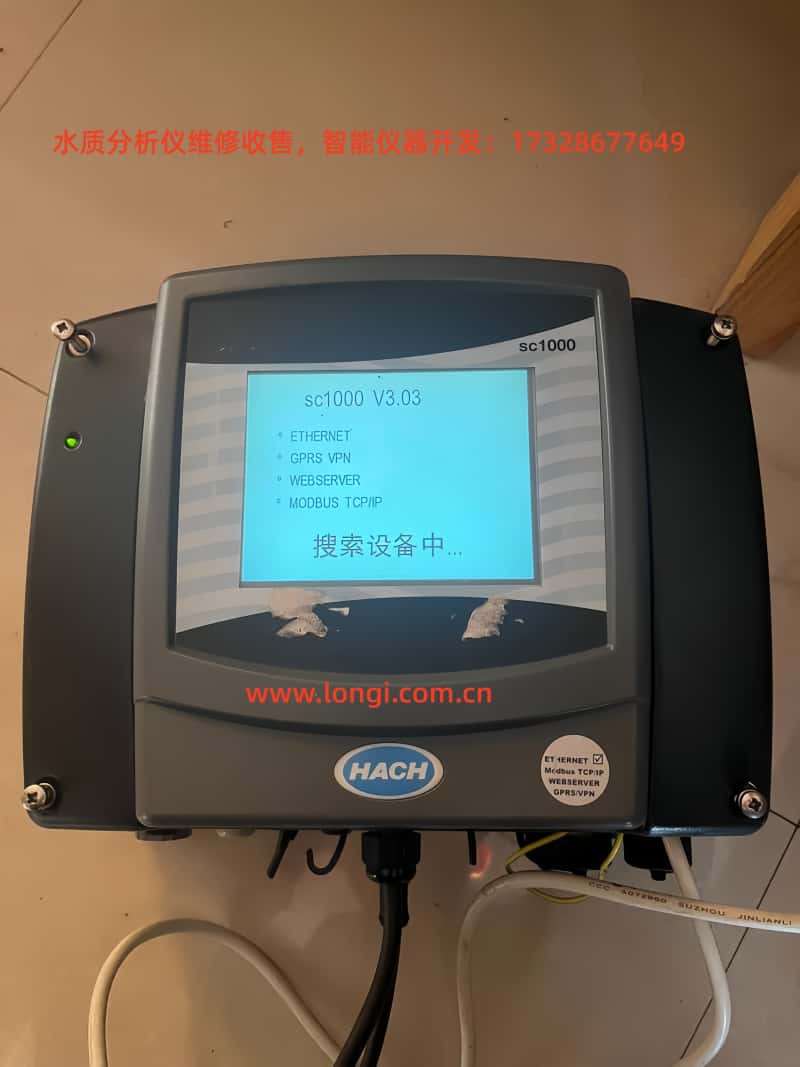

• 顯示器單元：彩色觸摸屏顯示器，用於顯示測量數據、係統狀態及進行參數設置。

• 探頭模塊：連接數字傳感器的核心部件，負責信號采集與處理。

• 擴展卡：包括模擬輸入/輸出卡、數字輸入/輸出卡、繼電器卡及現場總線接口卡等，用於擴展控製器功能。

• 電源及配件：包括電源線、保險絲、安裝支架及通信電纜等。

二、安裝指南

2.1 安裝前準備

• 確認配件齊全：對照裝箱單，確認所有配件是否齊全。

• 選擇安裝位置：選擇通風良好、幹燥、無強電磁幹擾的地點安裝控製器。戶外安裝時，建議配備遮陽板。

• 準備安裝工具：根據安裝需要，準備螺絲刀、扳手、電鑽等基本工具。

2.2 機械安裝

2.2.1 控製器尺寸與安裝空間

• 控製器尺寸（長×寬×高）：約200×230×50毫米（顯示器），315×255×120毫米（探頭模塊，不含顯示器）。

• 安裝空間要求：牆式安裝時，頂部與側麵至少留出5厘米冷卻空間，底部留出15厘米聯接電纜空間。

2.2.2 牆式安裝步驟

• 標記安裝位置：根據控製器尺寸，在牆上標記出四個安裝孔位置。

• 鑽孔：使用電鑽在標記位置鑽孔，並安裝膨脹螺栓。

• 懸掛控製器：將控製器懸掛在螺栓上，套上套圈並擰緊底部螺栓。

2.2.3 水平/垂直管道安裝

• 參考安裝工具包中的管道安裝指示，使用提供的支架和管道進行安裝。

• 確保管道連接牢固，無泄漏。

2.3 電氣安裝

2.3.1 電源連接

• 交流電源：支持100～240V AC ±10V，50/60Hz電源輸入。使用密封型緊壓帽維持IP65環境規格。

• 直流電源：支持24V DC（18～30V）電源輸入。同樣使用密封型緊壓帽。

• 接線步驟：

• 斷開儀器電源。

• 拆下探頭模塊外殼和勢壘擋板。

• 穿過電源線並連接至接線端子。

• 重新安裝勢壘擋板和探頭模塊外殼。

2.3.2 擴展卡接線

• 繼電器卡接線：

• 斷開儀器電源。

• 拆下繼電器塑料外殼。

• 參照接線圖連接電線，並確保接線牢固。

• 重新安裝繼電器和探頭模塊外殼。

• 輸入/輸出卡接線：

• 根據輸入/輸出卡類型（模擬/數字），參照接線圖連接信號線。

• 確保所有連接點無鬆動，避免信號幹擾。

2.4 網絡連接

• SC1000網絡構建：通過SC1000網絡電纜連接多個探頭模塊，構建多參數監測網絡。

• 網絡接線：

• 剝去通信電纜絕緣層，連接至網絡連接器。

• 固定連接器並安裝終端電阻器（如需要）。

• 將連接器插入探頭模塊網絡接口。

三、操作指南

3.1 顯示器操作

3.1.1 觸摸屏校正

• 首次使用或更換操作人員時，需進行觸摸屏校正。

• 校正步驟：

• 進入係統設置菜單，選擇顯示器設置。

• 選擇觸摸屏校正選項，按照屏幕提示完成校正。

3.1.2 主菜單瀏覽

• 使用上彈工具欄中的快捷鍵或設備清單瀏覽主菜單。

• 菜單結構包括傳感器狀態、設置、係統設置及診斷等。

3.2 傳感器操作

3.2.1 傳感器狀態監測

• 實時顯示各傳感器的測量數據及狀態信息。

• 通過傳感器狀態菜單查看錯誤和警告信息。

3.2.2 傳感器設置

• 進入傳感器設置菜單，對各傳感器進行參數配置和校準。

• 設置內容包括測量單位、報警閾值、輸出信號類型等。

3.3 係統設置

3.3.1 輸出端設置

• 選擇輸出端類型（模擬/數字），配置輸出參數和傳輸方式。

• 設置響應時間、電流範圍及錯誤模式等。

3.3.2 繼電器設置

• 配置繼電器觸發條件（如高/低報警、定時器等）。

• 設置報警閾值、延時時間及輸出狀態等。

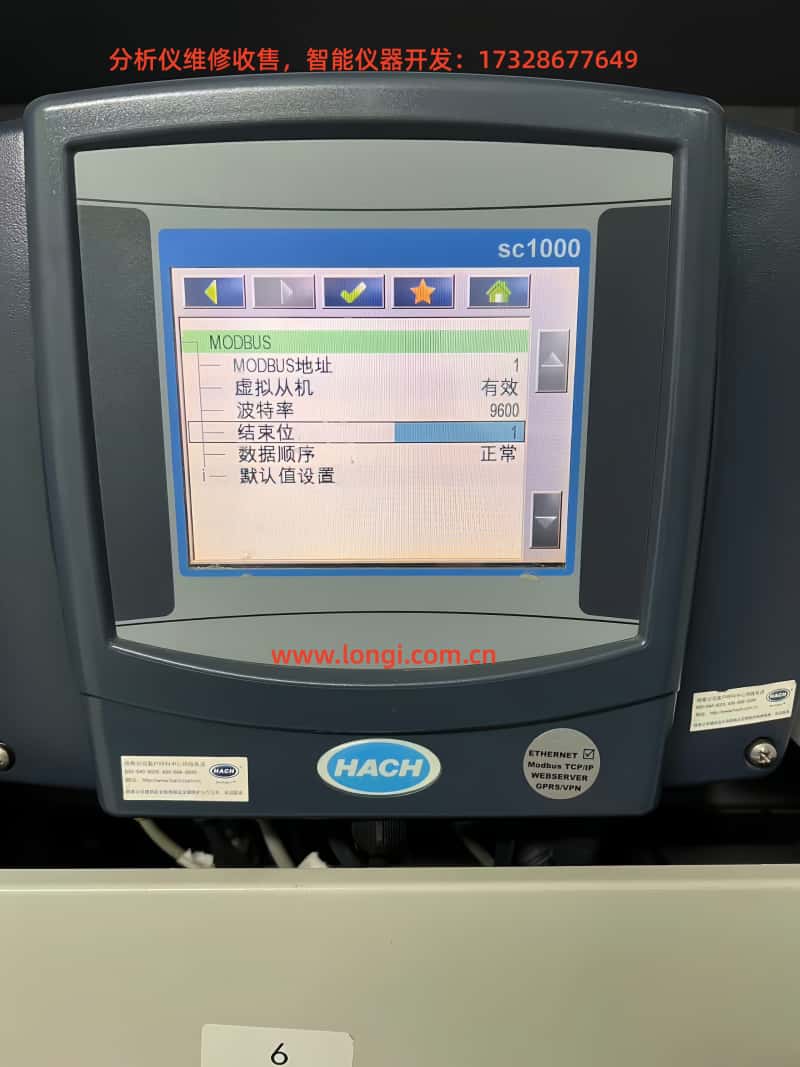

3.3.3 網絡設置

• 配置網絡地址、波特率及數據格式等。

• 確保網絡通信穩定可靠。

四、維護與故障排除

4.1 常規維護

• 外觀檢查：定期檢查控製器和探頭模塊外觀，確認無機械損傷和腐蝕。

• 連接檢查：檢查所有連接器是否緊固，無漏氣或腐蝕現象。

• 清潔保養：使用柔軟濕布清潔控製器和探頭模塊表麵，必要時使用中性洗滌劑。

4.2 保險絲更換

• 斷電操作：更換保險絲前，必須斷開儀器所有電源。

• 保險絲規格：根據控製器型號選擇合適的保險絲規格（如M3.5A慢熔、T8A等）。

• 更換步驟：

• 拆下探頭模塊外殼和勢壘擋板。

• 取出舊保險絲，插入新保險絲。

• 重新安裝勢壘擋板和探頭模塊外殼。

4.3 故障排除

• 無顯示：檢查電源連接是否正常，確認保險絲是否熔斷。

• 數據異常：檢查傳感器連接是否牢固，重新校準傳感器。

• 通信故障：檢查網絡連接是否正確，確認網絡設置參數無誤。

五、結語

哈希水質分析儀SC1000控製器以其多參數監測、高精度測量及靈活配置的特點，在水質監測領域發揮著重要作用。通過本使用指南的介紹，用戶可以全麵了解SC1000控製器的安裝、操作及維護流程，確保設備的高效穩定運行。在實際應用過程中，用戶應根據具體需求和場景靈活調整設備配置和參數設置，以獲得最佳的監測效果。
