引言

在現代工業與環境監測領域，水質監測是確保生產安全、環境保護及資源有效利用的關鍵環節。帕特克（Partech）750w²監測儀作為一款高性能、多參數的水質監測設備，憑借其精確度高、操作簡便、功能全麵等特點，廣泛應用於汙水處理、食品加工、造紙、礦業等多個行業。本文旨在通過詳細解讀帕特克750w²監測儀的手冊，為用戶提供一份全麵、實用的使用指南，幫助用戶快速掌握儀器的操作、校準、維護及故障排除等技能。

一、儀器概述

1.1 產品簡介

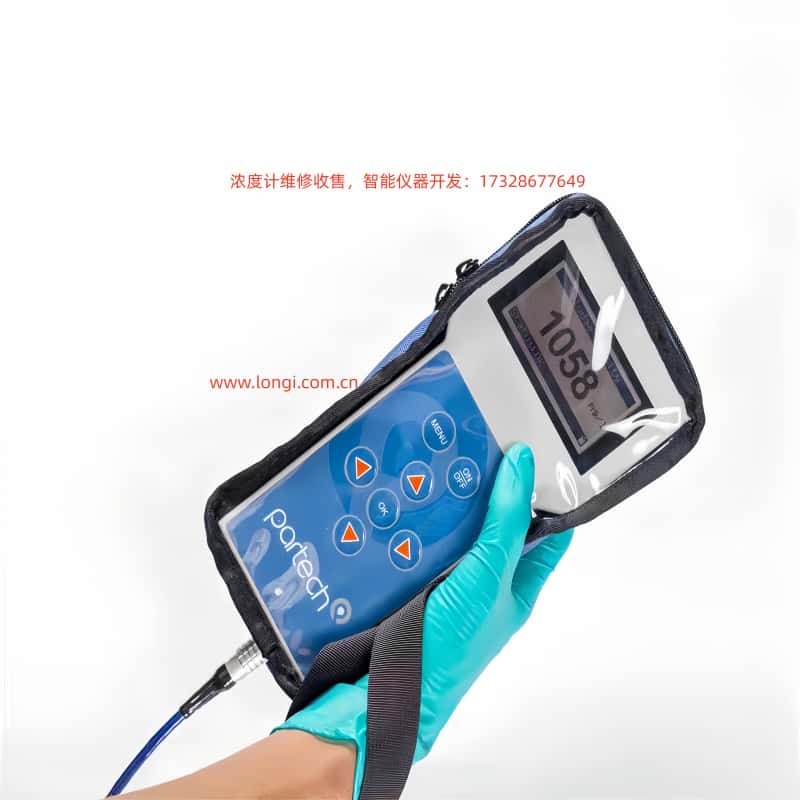

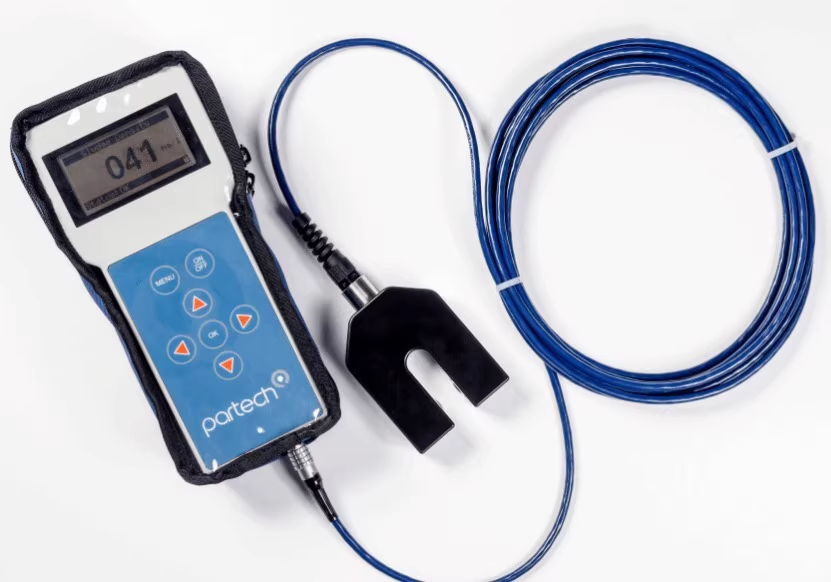

帕特克750w²監測儀是一款集數據采集、處理、顯示與傳輸於一體的高精度水質監測設備。它支持與多種Partech WaterWatch²係列傳感器配合使用，能夠實時監測懸浮固體（SS）、溶解氧（DO）、溫度等多個關鍵水質參數。儀器設計緊湊，操作界麵友好，適用於各種現場環境。

1.2 主要特點

• 高精度測量：采用先進的傳感技術和信號處理算法，確保測量數據的準確性。

• 多參數監測：支持懸浮固體、溶解氧、溫度等多種參數的同時監測。

• 靈活配置：可根據用戶需求配置不同的傳感器和測量範圍。

• 數據記錄與傳輸：內置數據記錄器，支持USB數據傳輸，便於數據分析和處理。

• 易於操作：直觀的顯示屏和簡潔的鍵盤設計，使操作更加簡便快捷。

二、基本操作

2.1 開機與關機

開機操作非常簡單，隻需按下儀器正麵的On/Off按鈕，儀器將自動進入測量模式。在測量完成後或需要關閉儀器時，長按On/Off按鈕直至屏幕關閉，儀器即完成關機操作。

2.2 測量模式

在測量模式下，儀器將實時顯示當前連接傳感器的測量值。顯示屏上不僅會展示大字體測量值，還會通過狀態欄顯示電池狀態、儀器設置等關鍵信息。用戶可以通過以下操作進一步處理測量數據：

• 保存讀數：在測量模式下，按下OK鍵可保存當前傳感器讀數、時間和日期。狀態欄將短暫顯示“Saving”以確認數據已保存。

• 查看記錄數據：通過訪問Recorded Data菜單，用戶可以查看之前保存的傳感器讀數記錄。

2.3 菜單導航與配置

為了方便用戶進行各種配置和操作，儀器設計了直觀的菜單係統。

• 訪問主菜單：在測量模式下，按下Menu鍵即可進入主菜單。

• 選擇選項：使用箭頭鍵在主菜單中瀏覽並選擇所需選項，按下OK鍵確認選擇。

• 返回測量模式：在任何非測量模式下，若60秒內無按鍵操作，儀器將自動返回測量模式。

三、傳感器校準

準確的傳感器校準是確保測量數據可靠性的關鍵。帕特克750w²監測儀支持對懸浮固體傳感器和溶解氧傳感器進行校準。

3.1 懸浮固體傳感器校準

3.1.1 零點校準（Zero Calibration）

零點校準是校準過程中的第一步，用於消除傳感器在無懸浮固體情況下的基礎讀數。

• 步驟：

1. 將傳感器浸入清潔水中，使用深色容器以減少環境光幹擾。

2. 進入主菜單，選擇Measurement Config，再選擇Suspended Solids。

3. 選擇Set Zero功能，等待讀數穩定後按下OK鍵完成零點校準。

3.1.2 設置測量範圍（Set Cal）

設置測量範圍是為了確保傳感器在預期的濃度範圍內準確測量。

• 步驟：

1. 根據實際應用需求，確定懸浮固體的最大預期濃度值。

2. 在Measurement Config菜單中選擇Set Cal功能。

3. 使用箭頭鍵調整測量範圍至最大預期濃度值，按下OK鍵確認設置。

3.1.3 取樣校準（Take Sample）

當用戶不知道校準溶液的確切值時，可以使用取樣校準功能。

• 步驟：

1. 將傳感器浸入代表性樣品中。

2. 在Measurement Config菜單中選擇Take Sample功能。

3. 等待校準完成，儀器將顯示校準成功信息。

3.2 溶解氧傳感器校準

3.2.1 100%開空氣校準

溶解氧傳感器的校準通常在開放空氣中進行，以確保傳感器能夠準確測量水中的溶解氧濃度。

• 步驟：

1. 確保傳感器處於無風環境中，避免氣流幹擾。

2. 進入主菜單，選擇Measurement Config，再選擇DO Saturation。

3. 選擇Calibrate功能，等待飽和度達到約90%後按下OK鍵完成校準。

四、高級配置與功能

除了基本的測量和校準功能外，帕特克750w²監測儀還提供了許多高級配置和功能，以滿足不同用戶的需求。

4.1 站點管理

站點管理功能允許用戶為不同的監測位置配置獨立的校準值和設置。這對於需要同時監測多個位置的應用場景尤為有用。

• 添加站點：在主菜單中選擇Sites，然後選擇Add Site，輸入站點名稱並確認。

• 刪除站點：在Sites菜單中選擇Delete Site，選擇要刪除的站點並確認。

• 編輯站點名稱：在Sites菜單中選擇Edit Site Name，修改站點名稱並確認。

4.2 數據記錄與傳輸

4.2.1 數據記錄

儀器內置數據記錄器，可自動記錄傳感器讀數。用戶可通過Recorded Data菜單查看記錄的數據。

• 查看記錄數據：在測量模式下按下OK鍵進入Recorded Data菜單，瀏覽並查看記錄的數據。

4.2.2 數據傳輸

儀器支持通過USB接口將數據傳輸至PC進行進一步分析。

• 連接PC：使用隨附的USB電纜將儀器連接至PC。

• 數據傳輸：儀器將作為USB存儲驅動器出現在PC上，用戶可訪問DataRecordings文件夾查看和複製數據文件。

五、維護與故障排除

為了確保儀器的長期穩定運行，用戶需要進行適當的日常維護，並在出現故障時及時進行排除。

5.1 日常維護

• 清潔傳感器：定期清潔傳感器表麵，確保測量準確性。可以使用柔軟的布料輕輕擦拭傳感器表麵，避免使用化學清潔劑。

• 檢查電池：確保電池充足電，避免在電量過低時使用儀器。如果長時間不使用儀器，建議將電池取出並妥善存放。

• 存儲環境：將儀器存放在幹燥、通風、避光的環境中，避免極端溫度和濕度。不要將儀器暴露在陽光直射或潮濕的環境中。

5.2 故障排除

盡管帕特克750w²監測儀設計可靠，但在使用過程中仍可能遇到一些故障。以下是一些常見故障及其排除方法：

5.2.1 無法開機

• 檢查電池：確認電池已正確安裝且電量充足。如果電池電量過低，請充電後再試。

• 檢查電源適配器：若使用外部電源適配器，確認其正常工作且連接正確。嚐試使用另一個電源適配器或插座進行測試。

5.2.2 測量數據不準確

• 檢查傳感器：確認傳感器未受損且連接正確。檢查傳感器電纜是否鬆動或損壞，並重新連接傳感器。

• 重新校準：按照手冊中的校準步驟重新校準傳感器。確保在校準過程中遵循所有指導，並使用正確的校準溶液。

5.2.3 數據傳輸失敗

• 檢查USB連接：確認USB電纜連接牢固且PC上的USB端口正常工作。嚐試使用另一個USB電纜或端口進行測試。

• 檢查數據文件：確認DataRecordings文件夾中的數據文件未損壞。如果文件損壞，嚐試從儀器中重新傳輸數據。

六、固件更新

為確保儀器性能的穩定性和功能的持續優化，建議定期更新儀器固件。固件更新可以修複已知問題、增加新功能或提高儀器性能。

• 更新前準備：確保儀器電量充足，並備份重要數據。在更新過程中，不要斷開儀器與PC的連接或關閉儀器電源。

• 更新步驟：

1. 從Monitor Config菜單中選擇Update Monitor F/W。

2. 將包含固件更新文件的BIN文件複製到儀器根目錄下。確保文件名稱正確且未被修改。

3. 確認儀器上僅有一個BIN文件，並按下OK鍵開始更新。更新過程中，儀器將顯示更新進度。

4. 等待更新完成，儀器將自動重啟。重啟後，檢查儀器功能是否正常。

七、結論

帕特克750w²監測儀作為一款高性能的水質監測設備，憑借其精確度高、操作簡便、功能全麵等特點，在多個行業得到了廣泛應用。通過本文的詳細解讀，相信用戶已經對儀器的操作、校準、維護及故障排除等技能有了全麵的了解。在實際應用中，建議用戶嚴格按照手冊中的指導進行操作和維護，以確保儀器的長期穩定運行和測量數據的準確性。

同時，隨著技術的不斷發展，帕特克公司可能會推出更多創新產品和技術支持服務。用戶應關注帕特克公司的官方網站或聯係客戶服務部門，以獲取最新的產品信息和技術支持。通過不斷學習和實踐，用戶將能夠更好地利用帕特克750w²監測儀進行水質監測工作，為環境保護和資源利用做出更大的貢獻。
